Modificar Bibliotecas Integradas en Altium Designer

En el vasto universo del diseño electrónico, la gestión de componentes es una tarea fundamental que impacta directamente la eficiencia y la calidad de nuestros proyectos. Altium Designer, una de las herramientas de diseño más potentes del mercado, introduce el concepto de Bibliotecas Integradas (IntLibs) como una solución robusta y centralizada para manejar la información de los componentes. Sin embargo, una pregunta recurrente para muchos diseñadores es: ¿cómo se modifican estas bibliotecas una vez creadas? La respuesta, si bien no es tan directa como simplemente 'editar', es un proceso lógico y seguro que garantiza la coherencia de sus diseños.

¿Qué son las Bibliotecas Integradas (IntLibs) en Altium Designer?

Las Bibliotecas Integradas, identificadas con la extensión *.IntLib, son la culminación del modelo de componente integrado de Altium Designer. En esencia, una IntLib es un archivo único y autocontenido que agrupa toda la información necesaria para un componente electrónico: desde el símbolo esquemático hasta los modelos de huella PCB, modelos de simulación (SPICE), y cualquier parámetro adicional.

Este enfoque integrado se construye a partir de un paquete de biblioteca (`*.LibPkg`), que actúa como un proyecto para compilar diversas fuentes, como:

• Bibliotecas Esquemáticas (`*.SchLib`): Contienen los símbolos gráficos de los componentes y los parámetros asociados.
• Bibliotecas PCB (`*.PcbLib`): Almacenan las huellas (footprints) físicas de los componentes para el diseño de la placa de circuito impreso.
• Archivos de Modelo (`*.Mdl`, `*.Ckt`): Para simulaciones de circuito y otros modelos de dominio.

La principal ventaja de compilar todas estas piezas en una IntLib es su portabilidad. Al ser un único archivo, es increíblemente fácil de compartir, mover o archivar sin preocuparse por enlaces rotos o archivos perdidos. Además, ofrece una seguridad inherente, ya que una vez compilada, la IntLib es inmutable, lo que significa que nadie puede modificar accidentalmente un componente dentro de ella, garantizando la integridad de los datos.

La Naturaleza Inmutable de las IntLibs: ¿Por qué no se pueden editar directamente?

Es crucial entender que una Biblioteca Integrada es un producto compilado. Piense en ella como un programa ejecutable (un .exe); no puede abrir el .exe y modificar su código fuente directamente. Del mismo modo, una IntLib es el resultado final de un proceso de compilación que ha empaquetado y verificado todos los datos. Esta característica es una fortaleza, no una limitación, ya que asegura que los componentes que usted utiliza en sus diseños son exactamente los mismos que se definieron en sus fuentes, sin posibles alteraciones accidentales.

Por lo tanto, la respuesta directa a la pregunta de cómo modificar una IntLib es: no se puede editar directamente. Cualquier cambio debe realizarse en las fuentes originales que la componen, y luego la IntLib debe ser recompilada para reflejar esas modificaciones. Este proceso asegura que siempre se trabaje con una versión verificada y controlada de sus componentes.

El Proceso Maestro: Modificar una IntLib mediante Recompilación de las Fuentes

Dado que las IntLibs son inmutables, el proceso para modificarlas implica volver a sus orígenes: las bibliotecas fuente y el paquete de biblioteca que las generó. Aquí están los pasos detallados:

1. Identificar y Abrir el Paquete de Biblioteca Fuente (`*.LibPkg`)

El primer paso es localizar el proyecto de paquete de biblioteca (`*.LibPkg`) que se utilizó para generar la IntLib original. Este archivo es la clave, ya que contiene referencias a todas las bibliotecas esquemáticas y PCB, así como a los modelos de dominio que conforman sus componentes. Una vez localizado, ábralo en Altium Designer. Debería ver todas las bibliotecas fuente listadas en el panel de Proyectos.

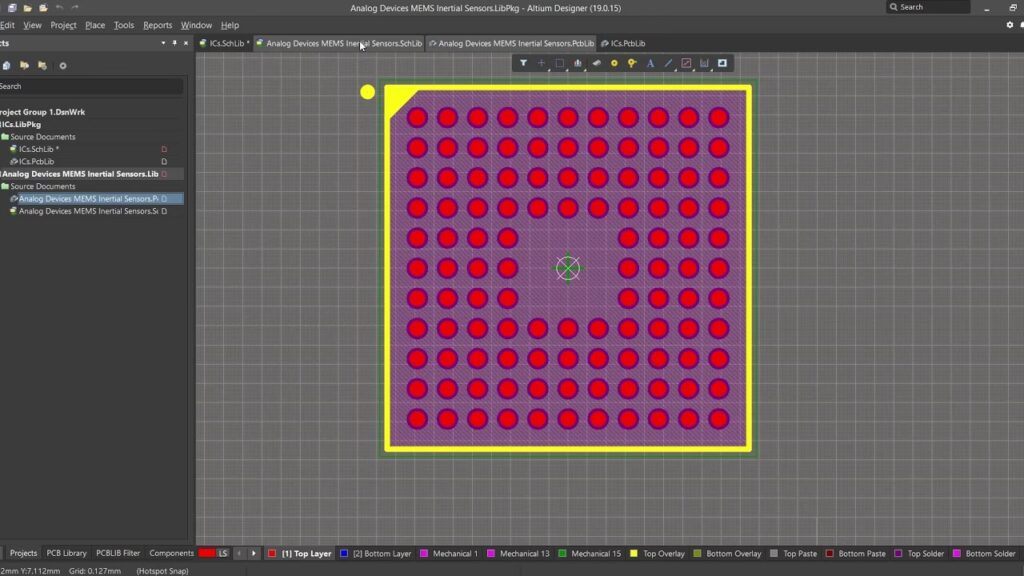

2. Localizar y Editar las Bibliotecas Fuente Necesarias

Dentro del proyecto *.LibPkg, identifique las bibliotecas fuente que necesitan ser modificadas:

• Si necesita cambiar un símbolo esquemático, añadir o eliminar parámetros, o ajustar las vinculaciones de modelos, abra el archivo *.SchLib correspondiente.
• Si necesita modificar la huella física de un componente (pads, contorno 3D), abra el archivo *.PcbLib.
• Para cambios en modelos de simulación, acceda a los archivos *.Mdl o *.Ckt.

3. Realizar los Cambios Necesarios

Una vez abiertas las bibliotecas fuente, realice las modificaciones deseadas. Esto puede incluir:

• Añadir nuevos componentes o borrar existentes.
• Modificar símbolos (formas, pines, designadores).
• Actualizar o añadir parámetros (número de parte, valor, fabricante).
• Cambiar o añadir vinculaciones a modelos (ej., vincular un nuevo footprint PCB a un símbolo esquemático).
• Ajustar las huellas (dimensiones de pads, capas, modelos 3D).

4. Guardar las Bibliotecas Fuente Modificadas

Es fundamental guardar todos los cambios realizados en las bibliotecas fuente (*.SchLib, *.PcbLib, etc.) antes de proceder. Altium Designer le avisará si hay cambios sin guardar al intentar compilar.

5. Recompilar el Paquete de Biblioteca

Con todas las fuentes actualizadas y guardadas, el siguiente paso es recompilar el paquete de biblioteca. Para ello, haga clic derecho sobre el archivo *.LibPkg en el panel de Proyectos y seleccione la opción 'Compile Integrated Library'. Altium Designer iniciará el proceso de compilación, que incluye una serie de verificaciones de integridad, como la disponibilidad de los modelos y el mapeo correcto de los pines.

Cualquier advertencia o error (por ejemplo, modelos no encontrados o mapeos incorrectos) se mostrará en el panel de Mensajes. Es vital revisar y corregir estos problemas en sus bibliotecas fuente antes de continuar. La nueva IntLib generada reemplazará automáticamente la versión anterior en la ubicación de salida definida para su proyecto (generalmente en una subcarpeta de 'Project Outputs').

6. Verificar la Nueva IntLib

Una vez recompilada, es buena práctica verificar que la nueva IntLib contenga los cambios deseados. Puede añadirla a sus bibliotecas instaladas (si no lo hace automáticamente) y explorar sus componentes desde el panel de Componentes para asegurar que todo esté correcto.

La siguiente tabla resume la diferencia fundamental en la gestión de componentes:

Un Salvavidas: Descompilar una IntLib cuando no tienes las Fuentes

¿Qué sucede si necesita modificar una IntLib pero no tiene acceso al paquete de biblioteca original (`*.LibPkg`) o a las bibliotecas fuente? Altium Designer ofrece una funcionalidad de 'descompilación' que le permite extraer las bibliotecas fuente de una IntLib existente. Esta es una herramienta invaluable para la recuperación de datos o para la ingeniería inversa de sus propias bibliotecas perdidas.

Pasos para Descompilar una IntLib:

1. Abrir la IntLib: Vaya a File > Open y navegue hasta el archivo *.IntLib que desea descompilar. Alternativamente, puede arrastrar y soltar el archivo *.IntLib desde el Explorador de Archivos de Windows directamente a la ventana de Altium Designer.
2. Usar la Función "Extract": Al abrir una IntLib, Altium Designer le presentará el diálogo 'Open Integrated Library'. En este diálogo, haga clic en el botón 'Extract'.
3. Resultado de la Extracción: Altium Designer creará una nueva carpeta (con el mismo nombre que la IntLib) en la misma ubicación que el archivo *.IntLib original. Dentro de esta carpeta, encontrará los archivos fuente extraídos:
   • Un nuevo paquete de biblioteca (<NombreDeLaIntLib>.LibPkg).
   • Las bibliotecas esquemáticas (*.SchLib) extraídas.
   • Las bibliotecas PCB (*.PcbLib) extraídas.

   Es importante notar que, si bien los archivos de modelo de simulación (*.Mdl, *.Ckt) se extraen a la misma carpeta, no se añaden automáticamente al proyecto *.LibPkg. Sin embargo, Altium Designer configurará automáticamente las rutas de búsqueda en las opciones del proyecto para que estos modelos sean encontrados durante la compilación.

4. Guardar el Nuevo Paquete de Biblioteca: El paquete de biblioteca recién creado no se guarda automáticamente. Asegúrese de guardarlo en la ubicación deseada. A partir de este punto, tendrá un nuevo conjunto de archivos fuente y un *.LibPkg con los que podrá trabajar para realizar las modificaciones deseadas, siguiendo el proceso de recompilación descrito anteriormente.

Contexto: Cómo se Crean las Bibliotecas Integradas (Un Vistazo Rápido)

Aunque el enfoque principal es la modificación, entender cómo se crean las IntLibs proporciona un contexto valioso. Altium Designer ofrece varias vías para su generación:

• Creación desde un Paquete de Biblioteca (`*.LibPkg`)

  Esta es la forma más común y recomendada. Implica crear un proyecto *.LibPkg, añadirle bibliotecas esquemáticas y PCB, definir las vinculaciones de modelos y luego compilar el paquete. Ofrece el mayor control y visibilidad sobre las fuentes.

• Creación desde Documentos de Proyecto

  Altium permite generar una IntLib directamente desde los documentos esquemáticos y PCB de un proyecto de diseño existente. Esto es útil para archivar o reutilizar componentes de un diseño terminado. El software creará automáticamente las bibliotecas *.SchLib y *.PcbLib a partir de los componentes utilizados y las compilará en una IntLib.

• Creación desde una Biblioteca de Base de Datos (DbLib/SVNDbLib)

  Para entornos corporativos donde los componentes se gestionan en una base de datos centralizada, Altium Designer puede generar IntLibs directamente desde una biblioteca de base de datos (*.DbLib o *.SVNDbLib). Esto permite a los administradores de bibliotecas trabajar con bases de datos, mientras que los diseñadores pueden usar IntLibs "offline" que reflejan el estado actual de la base de datos.

• Mediante Adquisición de Componentes (Workspace)

  En el ecosistema de Altium 365 o un Workspace, los componentes se gestionan de manera centralizada. Es posible "adquirir" componentes de su Workspace y compilarlos en una IntLib. Aunque los componentes colocados desde esta IntLib seguirán manteniendo un vínculo con el Workspace, permite un flujo de trabajo desconectado mientras se asegura la conexión con la fuente maestra.

Beneficios Reafirmados de las IntLibs

A pesar de que el proceso de modificación requiere un paso adicional (la recompilación), los beneficios de las Bibliotecas Integradas son innegables y justifican este enfoque:

• Centralización y Portabilidad: Todos los modelos y parámetros de un componente están en un solo archivo, facilitando su transporte y uso en diferentes estaciones de trabajo o con otros colaboradores.
• Integridad de Datos: La compilación verifica la coherencia de los datos, asegurando que los símbolos se conecten correctamente a sus huellas y modelos, minimizando errores.
• Seguridad y Control: Al ser inmutables, las IntLibs previenen cambios accidentales en los componentes ya definidos, proporcionando un entorno de diseño más estable y predecible. Esto es vital para mantener la calidad y la estandarización en proyectos grandes o equipos de trabajo.

Preguntas Frecuentes sobre la Gestión de IntLibs en Altium Designer

P: ¿Puedo añadir modelos de simulación directamente a una IntLib después de compilarla?
R: No. Para añadir o modificar modelos de simulación, debe hacerlo en los archivos de modelo fuente (*.Mdl, *.Ckt) y/o en las referencias dentro de la *.SchLib, y luego recompilar el *.LibPkg para generar una nueva IntLib.

P: ¿Qué pasa si un componente en mi IntLib tiene un modelo que no se encuentra?
R: Durante el proceso de compilación del *.LibPkg, Altium Designer verificará la disponibilidad de todos los modelos vinculados. Si un modelo no se encuentra, se generará una advertencia o un error en el panel de Mensajes. Deberá corregir las rutas o añadir el archivo de modelo faltante a las fuentes antes de volver a compilar.

P: ¿Es mejor usar IntLibs o bibliotecas discretas (.SchLib, .PcbLib) para mis proyectos?
R: Las IntLibs ofrecen una mayor robustez y portabilidad, especialmente para la gestión de componentes estándar de la empresa o para compartir proyectos. Las bibliotecas discretas pueden ser útiles durante la fase de desarrollo rápido de nuevos componentes, pero para uso final y proyectos compartidos, las IntLibs son generalmente preferibles debido a su naturaleza autocontenida y verificada.

P: ¿Cómo garantizo que mis componentes se mapeen correctamente entre símbolo y huella?
R: La compilación de un paquete de biblioteca integrada es el mejor método para garantizar el mapeo correcto. Altium Designer realiza una verificación exhaustiva de los mapeos de pines entre el símbolo esquemático y la huella PCB durante la compilación. Incluso si decide seguir utilizando bibliotecas discretas, es altamente recomendable compilarlas al menos una vez en un *.LibPkg para aprovechar esta verificación de mapeo.

P: ¿Se pierden los datos si descompilo una IntLib?
R: No, la descompilación extrae los archivos fuente a una nueva ubicación. No se pierden datos, y el archivo *.IntLib original permanece intacto. Es un proceso seguro para recuperar sus fuentes.

Conclusión

La modificación de Bibliotecas Integradas en Altium Designer no es un proceso de edición directa, sino de disciplina y gestión de las fuentes. Entender que una IntLib es un producto compilado y que cualquier cambio debe originarse en sus componentes fuente (esquemáticos, PCB, modelos) es fundamental. La capacidad de descompilar una IntLib en caso de perder las fuentes originales añade una capa de seguridad y flexibilidad, asegurando que sus valiosos activos de diseño nunca estén fuera de alcance.

Al adherirse a este flujo de trabajo de modificación y recompilación, los diseñadores pueden mantener bibliotecas de componentes coherentes, fiables y fáciles de gestionar, lo que se traduce en diseños electrónicos más robustos y eficientes.
