Plantillas Stencil: De la Creación DIY a la Limpieza SMT

El mundo de los stencils o plantillas es vasto y sorprendentemente versátil, abarcando desde las expresiones artísticas más sencillas hasta los procesos de fabricación más complejos y de alta precisión. Si alguna vez te has maravillado con un diseño repetitivo impecable en una pared, una camiseta o incluso en un circuito electrónico, es muy probable que una plantilla haya sido la herramienta clave. Estas ingeniosas herramientas permiten transferir diseños de manera consistente y eficiente, siendo fundamentales en estilos de pintura, técnicas de dibujo, grabados y, como veremos, en la industria electrónica. Este artículo te guiará a través del proceso de creación de tus propias plantillas artesanales y te sumergirá en el riguroso mundo de la limpieza de stencils en entornos de manufactura avanzada.

Crea tus Propias Plantillas: El Arte del Stencil DIY

La personalización y la creatividad son el corazón de muchos proyectos, y tener tus propias plantillas hechas a mano te abre un universo de posibilidades. Ya sea para decorar muebles, textiles, paredes o simplemente para añadir un toque único a tus dibujos, hacer tu propio stencil es una habilidad gratificante y práctica. Además, es una alternativa económica a la compra de plantillas prefabricadas, permitiéndote tener diseños absolutamente únicos.

Materiales Esenciales para tu Stencil Casero

Antes de sumergirte en el proceso creativo, asegúrate de tener a mano los siguientes materiales. Son fáciles de conseguir y te garantizarán un resultado óptimo:

• Papel de calco: Necesario si tu diseño no es original o si lo vas a transferir de una impresión.
• Cúter o bisturí de precisión: La herramienta fundamental para el corte. Un buen filo es crucial.
• Rotulador permanente: Para delinear tu diseño sobre el material final.
• Superficie de corte: Una mesa de corte o una base protectora para no dañar tu superficie de trabajo.
• Separadores de plástico: Esos que se usan en las carpetas con anillas son ideales. Son resistentes, flexibles y fáciles de limpiar, lo que los convierte en el material perfecto para stencils duraderos.

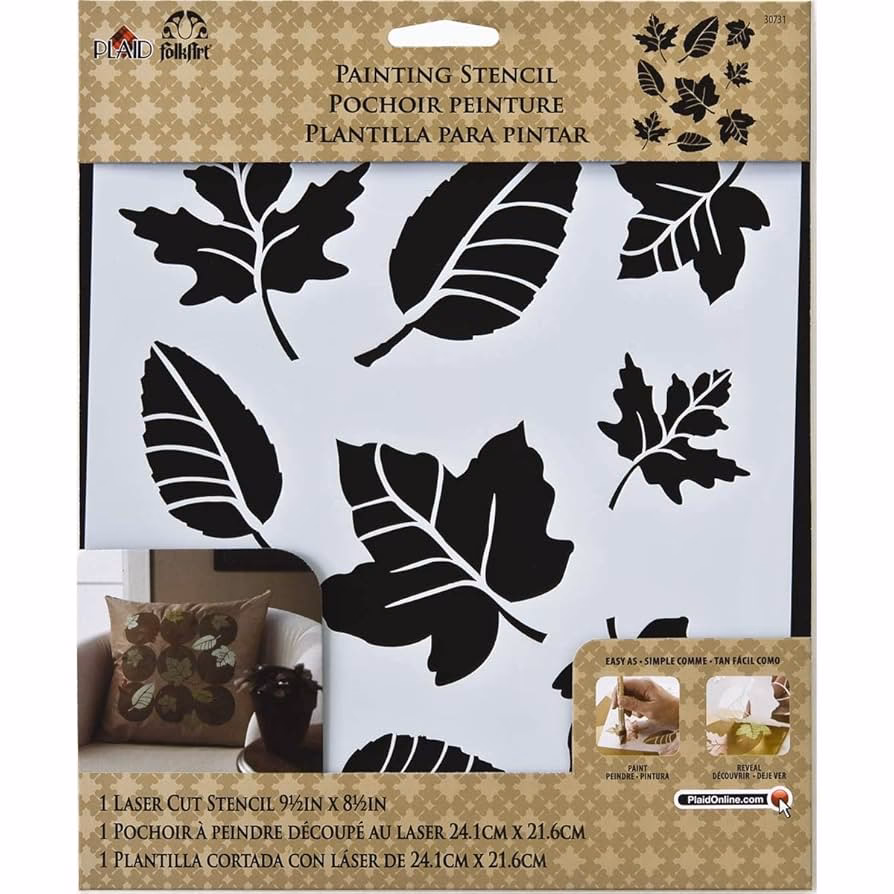

Pasos para Confeccionar tu Plantilla Artesanal

El proceso es más sencillo de lo que parece, pero requiere paciencia y precisión. Sigue estos pasos para crear tu plantilla personalizada:

1. Confecciona el dibujo: Este es el punto de partida. Puedes optar por un diseño completamente original, dibujándolo tú mismo directamente sobre el plástico. Si prefieres utilizar un dibujo existente, ya sea una imagen impresa de tu ordenador o una ilustración de un libro, el papel de calco será tu aliado. Utiliza el papel de calco para transferir meticulosamente el contorno del diseño al separador de plástico. Asegúrate de que las líneas sean claras y definidas.
2. Recorta con el cúter: Una vez que tu diseño esté plasmado en el plástico, llega el momento del corte. Este paso es el más delicado y requiere la mayor atención. Coloca el plástico sobre tu superficie de corte y, con el cúter o bisturí, comienza a recortar cuidadosamente cada línea de tu diseño. Es vital que prestes especial atención a las conexiones entre las diferentes partes del dibujo. Si tu diseño tiene "islas" internas (por ejemplo, el centro de una "O" o una "A"), asegúrate de que estas permanezcan unidas al resto de la plantilla mediante pequeños puentes. Esto es crucial para que no se te caigan las piezas internas y tu plantilla mantenga su integridad. Piensa en si necesitas el "positivo" (la silueta del objeto) o el "negativo" (el espacio alrededor del objeto) para tu proyecto, y corta en consecuencia. La clave es que todas las partes que desees que queden fijas en la plantilla estén conectadas.
3. Revisa y perfecciona: Una vez finalizado el corte, levanta tu plantilla y examínala a contraluz. Busca cualquier imperfección en los bordes o secciones que necesiten un ajuste. Un corte limpio garantiza un resultado nítido en tu superficie de aplicación.

Versatilidad y Mantenimiento de tu Stencil de Plástico

Una de las grandes ventajas de las plantillas de plástico es su versatilidad y durabilidad. Al ser de un material no poroso, la pintura que pueda caer sobre ellas se puede limpiar con gran facilidad, permitiéndote reutilizarlas múltiples veces. Simplemente límpialas con un paño húmedo o, dependiendo del tipo de pintura, con el disolvente adecuado inmediatamente después de usarlas. Esto prolongará significativamente su vida útil.

Además, puedes combinar varias plantillas para lograr efectos complejos. Por ejemplo, se pueden utilizar dos plantillas para un mismo diseño: una para la silueta principal y otra para añadir detalles o texturas internas con un color diferente. Esto permite una superposición de colores y formas que enriquecen el resultado final. La única limitación es tu imaginación.

Una vez que domines esta técnica, te darás cuenta de lo sencillo que es crear plantillas para cualquier proyecto. Si bien existen numerosos recursos visuales y cursos en línea que pueden ayudarte a perfeccionar tus habilidades en el uso de aerosoles o en otras técnicas de pintura, el primer paso es siempre tener una plantilla de calidad.

La Limpieza de Stencils en Procesos Industriales: Un Mundo Diferente

Mientras que la creación de stencils para manualidades es un arte accesible, existe otro ámbito donde las plantillas, también conocidas como stencils, son herramientas de precisión crítica en procesos de fabricación de alta tecnología. Nos referimos a los stencils utilizados en la industria de la electrónica, específicamente en la tecnología de montaje superficial (SMT), donde la limpieza y el mantenimiento de estas plantillas son factores determinantes para la calidad y eficiencia de la producción.

Entendiendo la Pasta de Soldar y su Importancia

En el corazón del proceso SMT se encuentra la pasta de soldar, un componente esencial para la conexión de microcomponentes electrónicos (SMD) a las placas de circuito impreso (PCB). Esta pasta se compone principalmente de una aleación de estaño en microgránulos, con diámetros que oscilan entre los 20 y los 75 micrómetros. Estos diminutos esferas de estaño están mezcladas con un "flux", un agente químico que actúa como decapante, eliminando óxidos y facilitando una soldadura limpia y fuerte. El flux puede ser de base acuosa o solvente, y su elección es crucial para el proceso.

La pasta de soldar debe ser depositada con extrema precisión sobre los "PADs" o islas de soldadura de la PCB. Una vez colocados los componentes SMD sobre esta pasta, el conjunto se somete a un ciclo de temperatura controlado en un horno continuo. Durante este ciclo, el estaño se funde y fluye, creando al enfriarse una unión eléctrica y mecánica permanente entre el componente y la PCB. Es fundamental destacar que las pastas de soldar requieren almacenamiento refrigerado y deben alcanzar la temperatura ambiente antes de su uso para evitar la condensación de humedad, que puede causar fallas. Además, son productos tóxicos y siempre deben manejarse siguiendo las indicaciones del fabricante.

El Stencil SMT: Precisión y Fabricación

El depósito preciso de la pasta de soldar se logra principalmente mediante un proceso serigráfico que utiliza un stencil SMT o "clisé". A diferencia de las plantillas caseras, los stencils SMT son hojas metálicas de acero inoxidable o latón. Las aberturas en estas hojas, que coinciden exactamente con el tamaño y la forma de los PADs de la PCB y sus coordenadas, se crean con una precisión milimétrica mediante procesos avanzados como el corte láser, la electroerosión o el ataque químico.

Existen también los "screen" o bastidores, que consisten en una malla tramada porosa sobre la cual se aplica una emulsión fotosensible, dejando libres las aberturas para los PADs. Tanto los stencils como los screens se tensan y pegan a un marco metálico para su uso en máquinas de serigrafía. Durante el proceso, el stencil se alinea meticulosamente sobre la PCB, asegurando que las aberturas queden centradas sobre los PADs. Luego, una espátula extiende la pasta de soldar sobre el stencil, forzándola a pasar por las aberturas y depositándola sobre los PADs al separarse el stencil de la PCB.

Herramientas Complementarias: Las Espátulas (Squeegees)

Las espátulas, o "squeegees", son esenciales para aplicar la pasta. Las más comunes son las de goma o poliuretano y las de metal. Las espátulas de goma son menos usadas en entornos de alta precisión porque una presión excesiva puede filtrar pasta bajo el stencil, provocando "puentes de soldadura" (conexiones no deseadas entre PADs) y requiriendo limpiezas más frecuentes de la cara inferior del stencil.

Las espátulas de metal, generalmente de flejes de acero inoxidable o latón, son las más indicadas, especialmente para componentes de "fine pitch" (paso fino). Se utilizan con un ángulo de incidencia de 30º a 45º sobre el stencil. Requieren menos presión, no necesitan afilado constante y son más duraderas, aunque su costo inicial es mayor. Su uso minimiza los defectos y asegura una deposición uniforme.

Máquinas de Serigrafía para Stencils SMT

Para producciones de bajo volumen o prototipos, es posible realizar el proceso de forma manual con un dispositivo de banco que fije la PCB y el stencil para la aplicación manual de la pasta. Sin embargo, para una fabricación seriada y de alta calidad, es casi indispensable contar con una máquina serigrafiadora para SMD, también conocidas como "empastadoras".

Estas máquinas varían en su grado de automatización. Las más avanzadas son computarizadas y cuentan con sistemas de transporte automático de PCBs, desde un cargador hasta la zona de serigrafiado y luego a la siguiente estación de la línea de producción. Las menos automatizadas requieren la colocación y retirada manual de las placas. Los sistemas de fijación de la PCB pueden ser por pernos posicionadores, por agarre lateral con flejes finos o por vacío, succionando la PCB contra una placa base perforada.

La alineación stencil-PCB en las máquinas avanzadas se logra con sistemas de visión que utilizan cámaras para visualizar "fiduciales" (marcas de posicionamiento) tanto en la PCB como en el stencil. La información es procesada, el error de alineación se calcula y la posición del stencil se corrige con servomotores, garantizando una precisión inigualable. En máquinas más sencillas, la alineación se realiza visualmente.

La Crítica Tarea de Limpiar un Stencil SMT

La limpieza del stencil es un aspecto de vital importancia en el proceso de impresión de pasta de soldar. Un stencil sucio puede llevar a una alta tasa de errores, como falta o exceso de pasta en los PADs, lo que resulta en fallas de soldadura y productos defectuosos. La frecuencia de limpieza depende de la aplicación y el tipo de pasta utilizada.

Los métodos de limpieza van desde la forma manual, utilizando alcohol isopropílico y papel absorbente libre de pelusas o paños especiales, hasta sistemas de limpieza automáticos integrados en las propias máquinas serigrafiadoras. Estos sistemas automáticos utilizan un rollo de paño de limpieza embebido en alcohol, que limpia y seca el stencil, enrollando el paño sucio de forma continua. La frecuencia de limpieza y la necesidad de reponer el alcohol o reemplazar el paño son gestionadas por el software de la máquina.

Asegurando la Calidad: Parámetros Clave para una Impresión Perfecta

Una buena impresión de pasta de soldar es considerada por muchos como la clave del éxito en un proceso SMT. Para garantizar esta calidad, se controlan rigurosamente varios parámetros clave:

• Presión de la espátula: Una presión óptima asegura que no queden restos de pasta sobre el stencil, lo que evitaría un grosor excesivo de pasta en los PADs y reduciría el riesgo de puentes de soldadura. Es preferible aplicar un poco más de presión que menos. La presión ideal varía según el estado de la espátula, la velocidad, la viscosidad de la pasta y el tamaño de la placa. Un buen punto de partida para velocidades bajas es de 0.75 kg a 1.25 kg por cada 100 mm de largo de placa.
• Velocidad de impresión: Típicamente entre 20 y 80 mm por segundo. Lo esencial es que la pasta forme un "rollo" constante frente a la espátula a medida que avanza. La velocidad máxima sin comprometer la calidad dependerá del tipo de pasta.
• Snap Off (Distancia de separación inicial): Es la distancia entre la PCB y la cara inferior del stencil en la posición de impresión, sin la presión de la espátula. Para stencils metálicos, idealmente debe ser "cero" (impresión de contacto o "contact printing"). Para los screens de malla, puede variar de 0.5 a 3 mm, y en este caso, el snap off influye directamente en la cantidad de pasta depositada.
• Velocidad de separación: La velocidad a la que el stencil se separa de la PCB después de la impresión. Una separación muy lenta aumenta el tiempo de ciclo, mientras que una muy rápida puede dejar bordes altos en la pasta depositada. La velocidad ideal depende del tipo de pasta y la calidad del clisé.
• Área de impresión: Para asegurar que la pasta ruede correctamente frente a la espátula, esta debe comenzar a avanzar entre 80 y 100 mm antes de alcanzar las aberturas del stencil. Además, la espátula debe sobresalir como mínimo 20 mm a cada lado del área de impresión.
• Factores ambientales: La presencia de polvo o suciedad ambiental puede provocar defectos, como puentes de soldadura en islas de paso fino. La temperatura del ambiente debe ser baja y relativamente constante para evitar cambios en la viscosidad de la pasta a lo largo del día, lo que dificultaría un control de proceso efectivo.

Inspección Óptica Automatizada (AOI): El Ojo que Garantiza la Calidad

La importancia de una impresión de pasta de soldar impecable ha llevado al desarrollo de sistemas de Inspección Óptica Automatizada (AOI). Estos sistemas se montan en línea después de la serigrafiadora y verifican la correcta deposición de la pasta. Si detectan falta o exceso de pasta, o cualquier otro defecto, emiten una alarma, evitando que placas con impresiones defectuosas continúen en el proceso y alertando sobre posibles fallas en la serigrafiadora. La necesidad de un sistema AOI, así como de una serigrafiadora totalmente automatizada, se determina por la aplicación específica y un análisis de costo-beneficio.

Preguntas Frecuentes sobre Stencils

¿Qué tipo de plástico es mejor para hacer stencils caseros?

Los separadores de plástico que se usan en las carpetas con anillas son excelentes. Son lo suficientemente rígidos para mantener su forma, flexibles para adaptarse a superficies ligeramente curvas y fáciles de limpiar, lo que los hace ideales para stencils reutilizables.

¿Puedo usar mi stencil casero con cualquier tipo de pintura?

Sí, puedes usar tu stencil con pinturas acrílicas, en aerosol, de tela, etc. Lo importante es limpiar el stencil inmediatamente después de cada uso con el disolvente adecuado para la pintura utilizada, para evitar que se seque y obstruya las aberturas.

¿Cuál es la principal diferencia entre un stencil DIY y un stencil SMT industrial?

La principal diferencia radica en su propósito, materiales y precisión. Los stencils DIY son para manualidades y arte, hechos de plástico con cortes manuales. Los stencils SMT son herramientas de ingeniería de alta precisión, fabricados de metal (acero inoxidable, latón) con tecnología láser o química, diseñados para la deposición exacta de pasta de soldar en microcircuitos electrónicos.

¿Por qué es tan crítica la limpieza en los stencils SMT?

La limpieza es crítica porque cualquier residuo de pasta de soldar en el stencil SMT puede causar defectos graves en la PCB, como puentes de soldadura (cortocircuitos) o la ausencia de soldadura, lo que resulta en fallas funcionales del producto electrónico. Un stencil limpio asegura una deposición uniforme y precisa de la pasta.

¿Qué son los "fiduciales" en el contexto de los stencils SMT?

Los "fiduciales" son marcas de posicionamiento microscópicas (generalmente pequeños círculos o cuadrados) grabadas tanto en la PCB como en el stencil. Las máquinas de serigrafía automatizadas usan sistemas de visión con cámaras para detectar estas marcas y alinear el stencil con la PCB con una precisión extrema, garantizando que la pasta de soldar se deposite exactamente donde debe ir.

En definitiva, los stencils son herramientas que encarnan la precisión y la repetición, ya sea para liberar tu creatividad en un proyecto de bricolaje o para garantizar la fiabilidad de los dispositivos electrónicos que usamos a diario. Comprender cómo se hacen y se mantienen estas plantillas, desde las más sencillas hasta las más complejas, es abrir una ventana a la ingeniosidad humana en diferentes escalas.
