En el vasto y complejo mundo de la ingeniería industrial, donde la precisión y la fiabilidad son pilares fundamentales para el éxito operativo, la estanqueidad de los sistemas juega un papel absolutamente crítico. Imagina maquinaria trabajando bajo condiciones que desafían los límites: presiones que comprimen materiales, temperaturas que funden metales, y fluidos tan corrosivos que disolverían componentes comunes. En estos escenarios extremos, los sistemas de sellado convencionales simplemente no son suficientes. Es aquí donde la innovación tecnológica nos brinda soluciones de alto rendimiento, como la revolucionaria gama de sellos mecánicos de fuelle metálico, diseñados específicamente para soportar y superar los desafíos más exigentes que la industria moderna presenta.
Estos componentes no son meros accesorios; son el corazón de la protección de equipos vitales, previniendo fugas que podrían resultar en pérdidas económicas significativas, daños ambientales, o incluso riesgos para la seguridad. Su capacidad para mantener la integridad de un sistema bajo coacciones extremas los convierte en un elemento indispensable en sectores que van desde la química pesada hasta la industria alimentaria, garantizando que los procesos fluyan sin interrupciones y con la máxima eficiencia.
¿Qué son los Sellos Mecánicos de Fuelle Metálico?
Para comprender la magnitud de su importancia, es fundamental diferenciar los sellos mecánicos de fuelle metálico de sus contrapartes más tradicionales. A menudo, los sellos convencionales emplean resortes o muelles, ya sean simples, multi-muelles o ballestas, para generar la fuerza de cierre necesaria entre las caras de roce del sello. Sin embargo, en los sellos de fuelle metálico, esta función es asumida por un fuelle metálico, una ingeniosa estructura flexible y ondulada, fabricada con aleaciones especiales. Esta distinción no es meramente estética; representa un salto cualitativo en rendimiento y durabilidad.
La presencia del fuelle metálico confiere a estos sellos una serie de características operativas superiores. En lugar de depender de la compresión y expansión de muelles individuales que pueden ser susceptibles a la corrosión, la fatiga o la obstrucción por partículas del fluido, el fuelle metálico ofrece una fuerza de carga más uniforme y constante. Esto se traduce directamente en una mayor capacidad de adaptación a las deformaciones del eje y a las variaciones de presión, manteniendo siempre un contacto óptimo entre las caras de sellado y, por ende, una estanqueidad superior y más duradera bajo las condiciones más adversas.
Ventajas Inigualables de los Sellos de Fuelle Metálico
La adopción de un fuelle metálico en lugar de un sistema de muelles convencional aporta una serie de ventajas distintivas que elevan el rendimiento y la vida útil del sello a niveles extraordinarios. Estas características los convierten en la opción preferida para aplicaciones críticas donde la fiabilidad no es negociable:
- Mayor Capacidad de Reacción ante la Fatiga: Los continuos ciclos de trabajo, las vibraciones y los cambios de presión son factores que inducen fatiga en cualquier componente mecánico. Los fuelles metálicos están diseñados para soportar un número significativamente mayor de ciclos de flexión y extensión sin degradación estructural. Su construcción y los materiales avanzados utilizados les permiten absorber y disipar las tensiones de manera más efectiva, prolongando drásticamente su vida útil en comparación con los muelles que pueden romperse o perder su elasticidad con el tiempo y el uso repetitivo.
- Resistencia Química y a Altas Temperaturas: La clave de su robustez reside en la aleación especial utilizada para su construcción. Estas aleaciones no solo son mecánicamente fuertes, sino que también ofrecen una resistencia excepcional a una amplia gama de productos químicos agresivos, evitando la corrosión que podría comprometer la integridad del sello. Además, su composición les permite mantener sus propiedades mecánicas y de sellado incluso a temperaturas extremadamente elevadas, donde los elastómeros y otros materiales utilizados en sellos convencionales simplemente fallarían.
- Rendimiento Óptimo bajo Presión y Altas Revoluciones: El diseño intrínseco del fuelle metálico contribuye a que el sello esté inherentemente equilibrado. Esta característica es crucial, ya que permite que el sello funcione eficazmente a presiones elevadas, como los impresionantes 20 bar, sin sufrir un desgaste prematuro en las caras de roce. De manera similar, su equilibrio y resistencia a la vibración les permiten operar a muy altas revoluciones, pudiendo alcanzar hasta las 6000 RPM, una velocidad que pondría en riesgo la estabilidad y la durabilidad de sellos con diseños menos robustos.
- Capacidad de “Auto-limpieza”: Esta es una ventaja particularmente ingeniosa para aplicaciones con fluidos viscosos o que contienen partículas. Gracias a su forma exterior y al movimiento rotacional, el fuelle metálico genera un efecto de repulsión radial. Este efecto actúa como un mecanismo de auto-limpieza, previniendo activamente que los fluidos pastosos, residuos o partículas sólidas se acumulen y apelmacen en la cámara del sello mecánico. La acumulación de estos materiales es una causa común de fallos en sellos convencionales, ya que puede impedir el movimiento libre del sello o dañar las caras de sellado.
Comparativa: Sellos de Fuelle Metálico vs. Muelles Convencionales
Para ilustrar mejor estas ventajas, la siguiente tabla resume las diferencias clave:
| Característica | Sellos con Fuelle Metálico | Sellos con Muelles Convencionales |
|---|---|---|
| Resistencia a la Fatiga | Muy alta, ciclos continuos garantizados | Menor, susceptible a la fatiga y fallo |
| Resistencia Química | Excelente debido a aleaciones especiales | Variable, depende del material del muelle y elastómeros |
| Resistencia a Temperatura | Alta (hasta 400ºC con Grafoil) | Limitada por elastómeros de muelles (generalmente más baja) |
| Equilibrio del Sello | Intrínsecamente equilibrado | Puede requerir diseños complejos para lograr equilibrio |
| Presión de Trabajo | Altas (hasta 20 bar de forma eficiente) | Menores presiones de operación |
| Velocidad (RPM) | Altas (hasta 6000 rpm sin desgaste) | Menores RPM, mayor riesgo de desgaste prematuro |
| Capacidad de Auto-limpieza | Sí, efecto de repulsión radial eficaz | No, susceptible a acumulación de residuos y obstrucción |
| Vida Útil General | Extensa y fiable en condiciones extremas | Más corta en entornos exigentes |
Tipología y Aplicaciones Específicas de Sellos de Fuelle Metálico
Dentro de la familia de sellos mecánicos de fuelle metálico, existen modelos especializados, cada uno diseñado para satisfacer necesidades específicas de la industria, optimizando el rendimiento en los entornos más complejos:
LMB85: El Versátil para Altas Temperaturas y Fluidos Calientes
El modelo LMB85 es un sello mecánico de fuelle metálico que destaca por su impresionante capacidad para operar a altas temperaturas, hasta 300ºC. Esta resistencia térmica es posible gracias a la cuidadosa selección de materiales tanto para la cara de roce como para la tórica. Una característica distintiva de este modelo es el alojamiento de su tórica, que la mantiene estática. Esto es crucial, ya que al evitar el movimiento de la tórica, se previenen daños que podrían surgir de vibraciones constantes o cambios repetitivos de presión, asegurando una estabilidad y fiabilidad excepcionales a largo plazo.
El LMB85 encuentra su aplicación ideal en una vasta gama de industrias, pero es particularmente valioso en:
- La Industria Química: Su idoneidad para trabajar con aceites calientes lo convierte en un componente esencial en procesos donde el control térmico de fluidos es crítico, garantizando la estanqueidad en intercambiadores de calor, bombas de circulación de aceite y reactores.
- Frío Industrial: Curiosamente, a pesar de su capacidad para altas temperaturas, también se encuentra frecuentemente en compresores dentro del sector del frío industrial. Esto demuestra su versatilidad y su capacidad para mantener la integridad del sellado bajo variaciones térmicas significativas y presiones operativas.
LMB84: El Especialista en Fluidos Viscosos y Pastosos
El modelo LMB84 representa una evolución del LMB85, incorporando una característica clave que lo hace sobresalir en aplicaciones con fluidos complejos: su fuelle metálico es ondulado. Esta ondulación no es un detalle menor; amplifica la capacidad de repulsión de fluidos pastosos y residuos, mejorando significativamente el efecto de auto-limpieza inherente a los sellos de fuelle metálico. La forma ondulada crea un movimiento más dinámico y una mayor agitación del fluido en la proximidad del sello, lo que impide de manera más efectiva la acumulación y el apelmazamiento de sustancias viscosas.
Gracias a esta innovación, el LMB84 es la elección perfecta para:
- La Industria Alimentaria: Es indispensable donde se manejan productos como pastas alimentarias, caramelo, chocolate y otros ingredientes viscosos, asegurando la higiene y la eficiencia al prevenir la acumulación de producto que podría contaminar o detener la producción.
- La Industria Química: Muestra un comportamiento excepcional con sustancias como adhesivos, plásticos fundidos y otros polímeros, donde la viscosidad y la tendencia a solidificarse o adherirse son desafíos constantes para el sellado.
LMB86: El Pionero para Temperaturas Ultra-Extremas
El modelo LMB86 se distingue de sus hermanos por su audaz aproximación al sellado del contacto con el eje. A diferencia de los modelos anteriores que utilizan una junta tórica, el LMB86 emplea una junta especial de Grafoil. El Grafoil es un material de grafito expandido que posee una resistencia excepcional a temperaturas extremadamente altas y a la agresión química, superando con creces las capacidades de cualquier elastómero convencional. La integración de esta junta se logra gracias a una prensa incorporada en su parte posterior, que asegura un sellado firme y duradero contra el eje.
Esta configuración única permite que el LMB86 trabaje en condiciones térmicas que son inalcanzables para otros sellos, soportando temperaturas de hasta 400ºC. Su robustez térmica lo hace indispensable en:
- La Industria Petrolera: Es comúnmente utilizado en procesos de refinación y producción de petróleo donde las temperaturas alcanzan niveles críticos, como en unidades de craqueo catalítico, hornos de proceso y bombas de transferencia de crudo caliente, garantizando la seguridad y eficiencia operativa en entornos verdaderamente extremos.
Tabla Comparativa: Modelos de Sellos Mecánicos de Fuelle Metálico
A continuación, una tabla que resume las características y aplicaciones de los modelos LMB presentados:
| Modelo | Característica Clave del Fuelle | Junta con Eje | Temperatura Máxima de Trabajo | Aplicaciones Típicas | Ventaja Primaria |
|---|---|---|---|---|---|
| LMB85 | Convencional | Tórica estática | Hasta 300ºC | Química (aceites calientes), Frío industrial (compresores) | Versatilidad, estabilidad de tórica en vibración |
| LMB84 | Ondulado | Tórica | No especificado (similar a LMB85) | Alimentaria (pastas, chocolate), Química (adhesivos, plásticos fundidos) | Mayor repulsión de fluidos pastosos y residuos |
| LMB86 | Convencional | Grafoil con prensa | Alrededor de 400ºC | Industria Petrolera (procesos de alta temperatura) | Resistencia a temperaturas ultra-extremas |
Preguntas Frecuentes sobre Sellos Industriales
- ¿Cuál es la diferencia fundamental entre un sello de fuelle metálico y uno de muelle?
- La principal diferencia radica en el componente que genera la fuerza de cierre. Mientras que los sellos convencionales utilizan muelles helicoidales o ballestas, los sellos de fuelle metálico emplean una estructura de fuelle metálico flexible. Esto les confiere mayor resistencia a la fatiga, a químicos, a altas temperaturas, y mejor equilibrio.
- ¿Por qué los sellos de fuelle metálico son ideales para condiciones extremas?
- Son ideales debido a su aleación especial que soporta altas temperaturas y químicos agresivos, su diseño equilibrado que permite operar a altas presiones y RPM, y su capacidad de auto-limpieza que previene la acumulación de fluidos viscosos, superando las limitaciones de los sellos convencionales en estos entornos.
- ¿Qué significa el efecto de “auto-limpieza” en estos sellos?
- El efecto de auto-limpieza se refiere a la capacidad del fuelle metálico de generar una repulsión radial al girar. Esto impide que los fluidos pastosos o residuos se acumulen y apelmacen en la cámara del sello, manteniendo su funcionalidad y prolongando su vida útil sin intervención.
- ¿Qué ventaja ofrece el uso de Grafoil en el modelo LMB86?
- El Grafoil es un material de grafito expandido que, a diferencia de los elastómeros, puede soportar temperaturas extremadamente altas (hasta 400ºC) y es altamente resistente a químicos. Su uso en el LMB86 permite que el sello opere en los entornos térmicos más severos, como los encontrados en la industria petrolera.

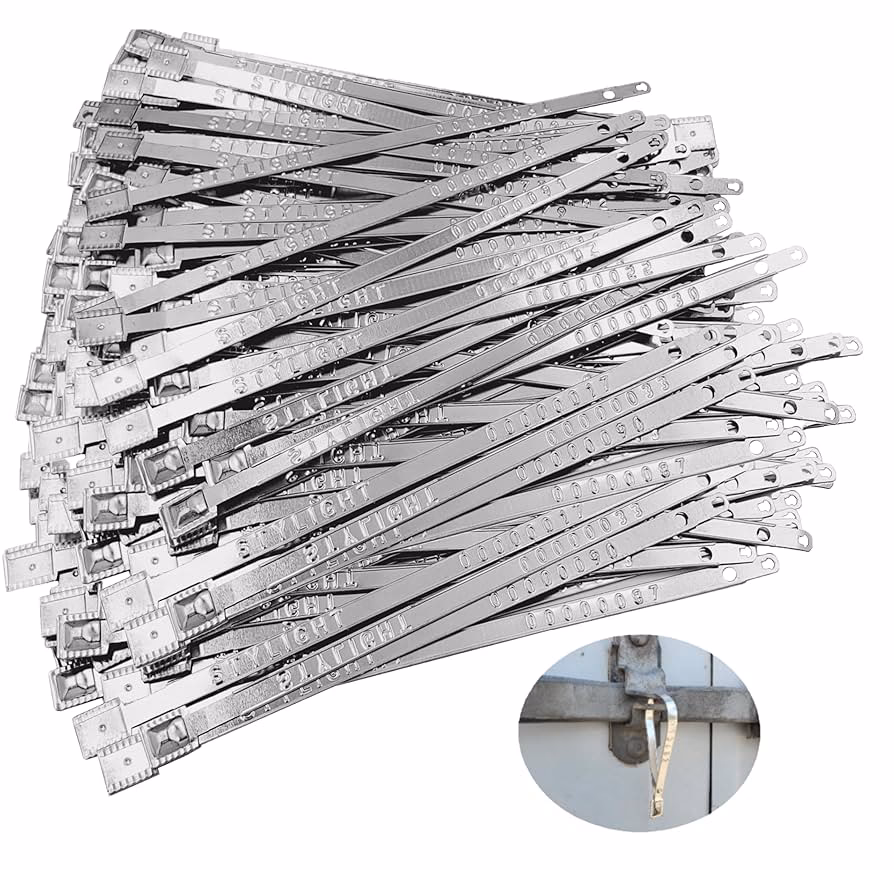

- ¿Qué son los sellos de seguridad?
- Los sellos de seguridad son dispositivos diseñados para indicar si un objeto o sistema ha sido manipulado o accedido sin autorización. A menudo, se aplican insertando una punta o clavo en un candado hasta escuchar un clic, asegurando el cierre y registrando un número de serie para control y trazabilidad. Su función principal es proporcionar evidencia de manipulación, no estanqueidad como los sellos mecánicos.
En resumen, los sellos mecánicos de fuelle metálico representan una solución de ingeniería avanzada y robusta para los desafíos más exigentes de la estanqueidad industrial. Su diseño innovador, sus materiales de vanguardia y sus características operativas superiores los convierten en un componente crítico para garantizar la eficiencia, la seguridad y la durabilidad de los equipos en las industrias más demandantes. La inversión en estos sellos de alto rendimiento no es solo una cuestión de cumplimiento, sino una decisión estratégica que se traduce en operaciones más fluidas, menos tiempo de inactividad y una mayor protección de los activos y el medio ambiente.
