Rueda Libre: Funcionamiento y Aplicaciones Clave

En el vasto universo de la ingeniería mecánica, existen componentes que, aunque a menudo pasan desapercibidos, son fundamentales para el correcto funcionamiento de innumerables máquinas. Uno de estos ingeniosos dispositivos es el mecanismo de rueda libre, una solución elegante que permite una flexibilidad crucial en la transmisión de potencia. Desde la eficiencia en el desplazamiento de un automóvil hasta la libertad de pedaleo en una bicicleta, la rueda libre es un testimonio de cómo un diseño simple puede tener un impacto significativo en el rendimiento y la durabilidad de sistemas complejos.

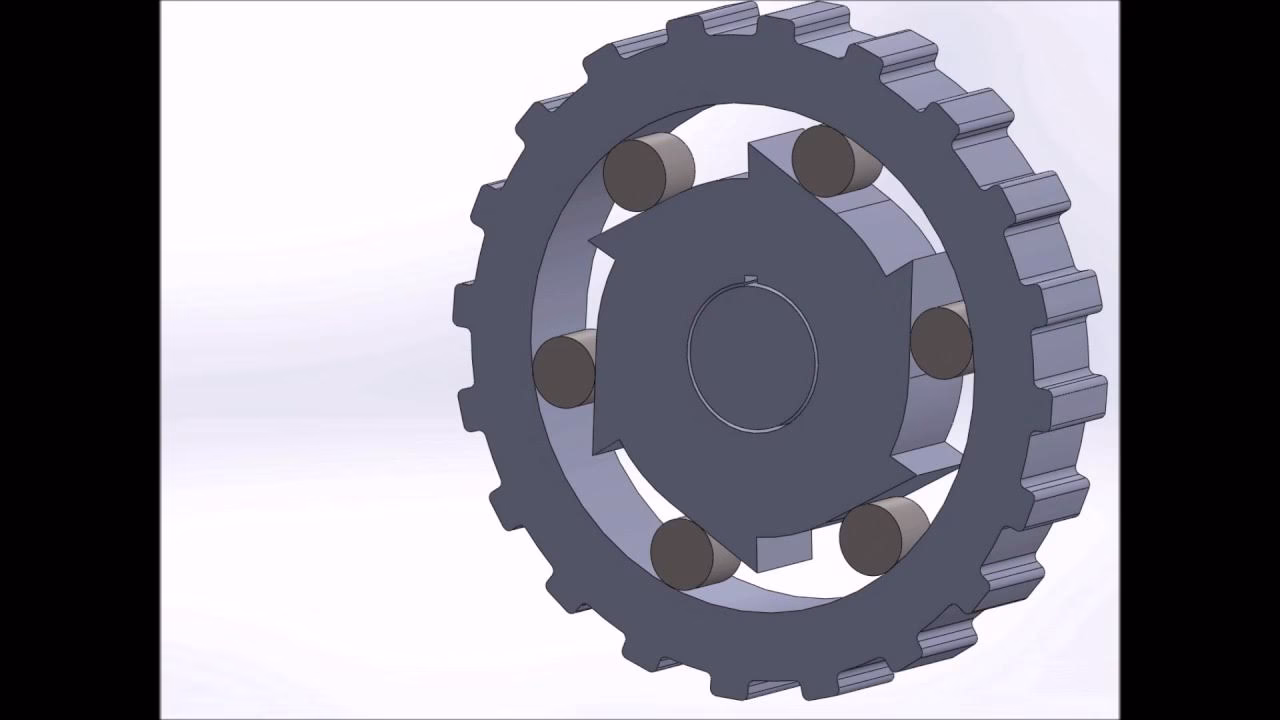

¿Qué es el Mecanismo de Rueda Libre?

En su esencia más pura, el mecanismo de rueda libre es un dispositivo que permite que un eje o componente gire libremente en una de las direcciones, pero que al girar en el sentido opuesto se engrana firmemente para transmitir la fuerza. Imagine un sistema donde la energía se transfiere solo cuando es necesario, y se desconecta automáticamente cuando no lo es, permitiendo un movimiento sin resistencia. Esto se logra mediante el uso de pequeños elementos mecánicos llamados trinquetes.

Estos trinquetes, que son piezas pivotantes o deslizantes, se encargan de esta doble función. Cuando el eje gira en el sentido de la transmisión de potencia, los trinquetes se "enganchan" en una corona dentada, creando una conexión sólida que permite que la fuerza se transmita eficazmente de un componente a otro. Sin embargo, cuando el eje intenta girar en el sentido opuesto, o cuando la fuente de potencia deja de actuar (por ejemplo, al dejar de pedalear o al soltar el acelerador), los trinquetes simplemente "deslizan" o "desenganchan" de la corona. Esto permite que el eje o el componente conectado gire libremente sin ninguna interferencia, arrastre o resistencia proveniente de la parte que antes transmitía la potencia. Esta capacidad de "ir a la vela" o "desacoplarse" es lo que define su utilidad y versatilidad en diversas aplicaciones mecánicas.

La Rueda Libre en el Mundo del Automóvil

Aunque a menudo se asocia con las bicicletas, el mecanismo de rueda libre tiene aplicaciones vitales y menos conocidas en el sector automotriz, contribuyendo a la eficiencia, la suavidad de la conducción y la protección de componentes clave.

Movimiento por Inercia y Eficiencia de Combustible

Una de sus aplicaciones más interesantes en vehículos se encuentra en el sistema de transmisión de algunos automóviles modernos. Cuando un conductor deja de acelerar, en un coche sin rueda libre, el motor seguiría conectado a las ruedas, generando lo que se conoce como "freno motor". Esto ralentiza el vehículo y, en ciertas situaciones, puede consumir combustible innecesariamente para mantener el motor en marcha a ciertas revoluciones, incluso cuando no se está generando potencia activa. El mecanismo de rueda libre interviene aquí, permitiendo que, al dejar de pisar el acelerador, el vehículo se "desacople" del motor. Esto significa que el coche puede moverse por inercia, o "a ralentí", sin la resistencia del freno motor, aprovechando su propia velocidad y el impulso. El movimiento se reanuda suavemente y sin tirones cuando el conductor vuelve a acelerar y la potencia se transmite de nuevo. Este sistema contribuye a un consumo de combustible más eficiente, especialmente en descensos o al acercarse a detenciones, y a una experiencia de conducción más fluida.

Protección Fundamental del Motor de Arranque

Otra aplicación crítica y a menudo invisible de la rueda libre en los automóviles se da en el sistema de arranque del motor. Cuando giramos la llave o pulsamos el botón de encendido, el motor de arranque (un pequeño motor eléctrico de alta potencia) se acopla al cigüeñal del motor principal para hacerlo girar y ponerlo en marcha. Una vez que el motor principal arranca, comienza a girar a miles de revoluciones por minuto. Si el motor de arranque permaneciera acoplado al cigüeñal después de que el motor principal ha encendido, la inmensa velocidad de rotación y la inercia del motor principal se transferirían directamente al motor de arranque. Esto resultaría en daños catastróficos e inmediatos para el motor de arranque, ya que este componente no está diseñado para soportar las altísimas revoluciones que alcanzaría. La rueda libre, en este contexto, permite que la potencia se transmita del motor de arranque al cigüeñal para iniciarlo, pero, una vez que el motor arranca y supera la velocidad del motor de arranque, el mecanismo de rueda libre se desacopla automáticamente. Esto protege eficazmente el motor de arranque de cualquier retroceso de fuerza o velocidad excesiva, asegurando su durabilidad y el funcionamiento continuo del sistema de encendido. Este es un ejemplo perfecto de cómo un pequeño mecanismo previene fallos mayores y costosos.

En Cajas de Cambio Automáticas

En algunos vehículos equipados con cajas de cambio automáticas, la rueda libre también encuentra su lugar para optimizar el rendimiento. Su función es similar a la del movimiento por inercia, pero aplicada a la gestión de las marchas. Permite que la caja de cambios se "desembrague" o se ponga en un estado de punto muerto virtual cuando el vehículo está rodando por inercia, y volver a acoplar una marcha de manera fluida en el momento en que se vuelve a pisar el acelerador. Este sistema suele activarse solo cuando el coche supera una cierta velocidad y se utilizan marchas largas, maximizando la eficiencia y la suavidad de la transición entre la propulsión y el rodaje por inercia. El diseño para estas aplicaciones automotrices a menudo involucra una rueda y una corona circular que se acoplan mediante bolas que se introducen en huecos de su estructura, permitiendo el acoplamiento cuando se transmite la potencia y el desacoplamiento en el momento que se deja de transmitir.

La Rueda Libre en el Ciclismo: Un Mundo de Diferencias

Cuando hablamos de bicicletas, el término "rueda libre" adquiere un significado aún más específico y se convierte en un punto clave para entender las diferencias entre los sistemas de transmisión. La gran mayoría de las bicicletas modernas utilizan uno de dos sistemas para permitir el pedaleo libre (sin que las ruedas se muevan) y la capacidad de rodar sin pedalear (ir "a piñón libre"): la rueda libre tradicional (freewheel) o el cassette (freehub). Ambos sistemas contrastan marcadamente con las mazas de piñón fijo (donde la rueda siempre gira con los pedales) y las mazas de contrapedal (que frenan al pedalear hacia atrás), ofreciendo la versatilidad de múltiples velocidades y la libertad de movimiento que los ciclistas modernos esperan.

Sistema de Rueda Libre (Freewheel)

Este es el sistema más antiguo y tradicional para bicicletas con múltiples velocidades, prevalente hasta la década de los 80. Hoy en día, sigue siendo común en muchas bicicletas de gama media-baja debido a su simplicidad de fabricación y menor coste. Técnicamente, la "rueda libre" en este contexto se refiere a la unidad completa que contiene tanto el mecanismo de trinquete como los piñones (uno o varios).

• Diseño Integral: La rueda libre es una unidad compacta donde el mecanismo de trinquete y los piñones están integrados de forma inseparable.
• Sujeción a la Maza: Posee una rosca interna, la cual se atornilla directamente a una rosca externa ubicada en el lado derecho de la maza trasera de la bicicleta. Es, en esencia, un "piñón roscado" que se instala y desinstala como una sola pieza.
• Número de Piñones: Comúnmente, las ruedas libres vienen con 5, 6 o 7 piñones, aunque en el pasado existieron con menos velocidades.
• Reemplazo: Una característica importante y a menudo limitante es que, si los dientes de uno o varios piñones se desgastan o si se desea cambiar la relación de velocidades (por ejemplo, para subir pendientes más fácilmente), es necesario reemplazar todo el conjunto de la rueda libre, ya que los piñones no se venden ni se cambian individualmente.

Desmonte e Instalación de la Rueda Libre

El proceso para manipular una rueda libre requiere de herramientas específicas y un poco de conocimiento técnico:

• Desmontaje: Para quitar una rueda libre, necesitará un dado especial, comúnmente conocido como extractor de rueda libre. Es crucial tener en cuenta que existen diferentes tipos de extractores para diferentes marcas y modelos de ruedas libres, por lo que es importante cerciorarse de que se utiliza el adecuado para evitar dañar las estrías internas. El extractor se inserta en las estrías de la rueda libre. Para asegurar el extractor y evitar que se salga o dañe la rosca, se recomienda volver a colocar la tuerca del eje de la maza, dejando cierta holgura. Con una llave o, en casos más difíciles, un tornillo de banco, se sujeta el extractor y se gira en sentido contrario a las manecillas del reloj para desenroscar la rueda libre de la maza. A veces puede requerir una fuerza considerable si está muy apretada.
• Instalación: La instalación de una rueda libre es considerablemente más sencilla y no suele requerir herramientas adicionales. Basta con atornillar la rueda libre a la maza en el sentido de las manecillas del reloj. No es necesario aplicar una fuerza excesiva con herramientas para apretarla al máximo, ya que la tensión de la cadena al pedalear, especialmente bajo carga, se encargará de apretar la rosca de forma segura y firme durante el uso normal de la bicicleta.

Sistema de Cassette (Freehub)

El sistema de cassette, cuyo nombre oficial es "Freehub" (núcleo libre), fue una innovación significativa introducida por Shimano en la década de los 80. Gracias a su rendimiento superior, mayor durabilidad y versatilidad, es el sistema predominante en prácticamente todas las bicicletas de gama media-alta y alta en la actualidad, y en la mayoría de las bicicletas de montaña y de carretera modernas.

• Mecanismo Integrado en la Maza: La diferencia fundamental con la rueda libre es que el mecanismo de trinquete (el que permite el giro libre y el acoplamiento para la transmisión de potencia) no está en los piñones. En cambio, está incorporado directamente en el lado derecho de la maza trasera de la bicicleta, dentro de lo que se conoce como el "cuerpo del freehub".
• Piñones Separados: Los piñones, a los que se les denomina "cassette", son un conjunto de piñones individuales y espaciadores que se deslizan sobre un núcleo estriado de la maza. A menudo, los piñones vienen unidos por remaches o tornillos para mantenerlos en orden y facilitar su manipulación, pero estos no son estructurales y pueden retirarse.
• Número de Piñones: Los cassettes suelen tener un rango más amplio de piñones y velocidades, comúnmente de 7, 8, 9, 10, 11 o incluso 12 velocidades en sistemas más recientes.
• Reemplazo Individual: Una ventaja clave y muy práctica del cassette es que los piñones pueden ser sustituidos de manera individual. Si solo uno o dos piñones están desgastados (por ejemplo, los que más se usan), no es necesario cambiar todo el conjunto, lo que puede resultar en un ahorro significativo y una mayor vida útil de los componentes de la transmisión.

Desmonte e Instalación del Cassette

El manejo de un cassette también requiere herramientas específicas, y el proceso es diferente al de la rueda libre:

• Desmontaje: Para retirar un cassette, necesitará dos herramientas principales: un extractor de cassette (que es diferente al extractor de rueda libre) y una llave de cadena (o "látigo de cadena"). La llave de cadena se utiliza para sujetar el cassette y evitar que gire mientras se afloja el anillo de bloqueo que lo mantiene en su lugar. El extractor de cassette se inserta en las estrías del anillo de bloqueo del cassette. Al igual que con la rueda libre, es recomendable volver a colocar la tuerca del eje de la maza con cierta holgura para mantener el extractor en su lugar y evitar que se resbale. Con una llave, se gira el extractor en sentido contrario a las manecillas del reloj mientras se sujeta firmemente el cassette con la llave de cadena, hasta que el anillo de bloqueo se afloje y se puedan retirar los piñones y espaciadores que lo conforman.
• Instalación: Para instalar un cassette, es crucial colocar los piñones y espaciadores en el orden correcto. Afortunadamente, la mayoría de los piñones y el núcleo estriado tienen una orientación particular (una estría más ancha que las demás) que evita que se coloquen en la posición equivocada, actuando como una guía. Simplemente se deslizan los piñones y espaciadores sobre el núcleo estriado de la maza y se aprieta el anillo de bloqueo con el extractor de cassette hasta que quede firme (generalmente con un par de apriete especificado por el fabricante). Muchos fabricantes han adoptado el diseño de Shimano para los núcleos de cassette, lo que significa que muchos cassettes son compatibles entre diferentes marcas de mazas, pero siempre es vital verificar la compatibilidad del estriado antes de realizar una compra para asegurar un ajuste perfecto.

Rueda Libre vs. Cassette: Una Comparativa Esencial

Entender las diferencias entre estos dos sistemas es fundamental para cualquier ciclista, ya sea para el mantenimiento, la mejora o la compra de una bicicleta. Aquí una tabla comparativa para aclarar sus características principales y ayudarle a identificar cuál sistema tiene o cual podría ser el más adecuado para sus necesidades:

Preguntas Frecuentes sobre el Mecanismo de Rueda Libre

¿Qué es exactamente un trinquete en este contexto y cómo funciona?

Un trinquete es un pequeño componente mecánico, generalmente una pieza de metal pivotante o deslizante con un extremo puntiagudo o en forma de cuña, que permite el movimiento rotacional en una sola dirección mientras lo bloquea o lo impide en la dirección opuesta. Funciona en conjunto con una rueda dentada o una corona. Cuando la fuerza se aplica en el sentido deseado, el trinquete se engancha en los dientes de la corona, transmitiendo el movimiento. Cuando la fuerza cesa o se intenta girar en la dirección opuesta, el trinquete se desengancha o "salta" sobre los dientes, permitiendo que la rueda gire libremente sin arrastrar al componente que lo impulsa. Esencialmente, actúa como un "pestillo" unidireccional.

¿La rueda libre en un automóvil realmente ahorra combustible?

Sí, la implementación de un mecanismo de rueda libre en el sistema de transmisión de un automóvil puede contribuir al ahorro de combustible y a una reducción de emisiones. Al permitir que el vehículo "ruede por inercia" o "a vela" (conocido como "coasting") cuando el conductor levanta el pie del acelerador, se reduce drásticamente el efecto del freno motor. Esto significa que el coche puede mantener su velocidad durante más tiempo sin consumir combustible para superar la resistencia interna del motor, lo que se traduce en una mayor eficiencia, especialmente en descensos prolongados o en situaciones de tráfico fluido donde se pueden anticipar las paradas y el vehículo puede deslizarse libremente sin la necesidad de pisar el freno o el acelerador.

¿Puedo cambiar una rueda libre por un cassette en mi bicicleta para mejorarla?

No directamente. Las mazas de bicicleta diseñadas para rueda libre tienen una rosca externa donde se atornilla la unidad completa, mientras que las mazas para cassette (freehub) tienen un núcleo estriado interno sobre el cual se deslizan los piñones. Son sistemas fundamentalmente diferentes y no intercambiables. Para cambiar de un sistema a otro, necesitarías reemplazar la maza trasera completa de tu bicicleta, y en muchos casos, esto implica también cambiar la rueda trasera (o al menos rehacer la rueda con una nueva maza), lo cual puede ser una inversión considerable y más compleja que simplemente cambiar un componente.

¿Cómo puedo saber si mi bicicleta tiene sistema de rueda libre o cassette?

La forma más sencilla de identificarlo es observando la unión entre los piñones y la maza trasera de tu bicicleta. Si ves una sola unidad donde los piñones y el mecanismo de trinquete están juntos y esta unidad se atornilla a la maza (con una rosca visible en la maza donde se asienta el piñón más grande), es casi con seguridad una rueda libre. Si, por el contrario, los piñones parecen deslizarse sobre un cilindro estriado que sobresale de la maza y se sujetan con un anillo de bloqueo en el extremo (sin rosca visible en la maza donde se asientan los piñones), entonces es un cassette. Otra pista visual útil es el número de velocidades: si tu bicicleta tiene 7 velocidades o menos, es muy probable que sea una rueda libre, mientras que si tiene 8 velocidades o más, casi siempre indicará que utiliza un sistema de cassette.

¿Es complicado desmontar o instalar una rueda libre o un cassette en casa?

Requiere las herramientas adecuadas y un poco de conocimiento técnico, pero no es excesivamente complicado para un aficionado con las instrucciones correctas. Para la rueda libre, el proceso de instalación es muy sencillo, pero el de desmontaje puede requerir algo de fuerza y el extractor correcto. Para el cassette, el desmontaje y la instalación son un poco más técnicos debido a la necesidad de la llave de cadena y el cuidado al organizar los piñones, pero con las herramientas correctas y siguiendo un tutorial paso a paso, es una tarea manejable. Si no te sientes seguro o no dispones de las herramientas necesarias, siempre es recomendable acudir a un taller especializado para evitar daños a los componentes.

En conclusión, el mecanismo de rueda libre, en sus diversas encarnaciones y aplicaciones, es un ejemplo brillante de cómo la ingeniería de precisión puede optimizar el rendimiento y la durabilidad en sistemas mecánicos complejos. Ya sea permitiendo un movimiento eficiente por inercia en la carretera con tu coche o explorando senderos con la libertad de pedaleo en tu bicicleta, este ingenioso dispositivo trabaja silenciosamente para garantizar un movimiento eficiente, protegido y, sobre todo, libre, mejorando significativamente nuestra experiencia con la tecnología que nos rodea.
