El Plastificador en la Inyección Multicomponente: Innovación y Procesos

Cuando escuchamos la palabra "plastificador", nuestra mente puede evocar diferentes imágenes. Para algunos, es la máquina de oficina que protege documentos importantes; para la industria, sin embargo, el concepto adquiere una dimensión mucho más compleja y fascinante. En el corazón de la fabricación avanzada de plásticos, el plastificador es un componente clave en los sistemas de inyección, especialmente en las innovadoras técnicas multicomponente. Esta tecnología representa un salto cualitativo en la producción, permitiendo la creación de piezas con propiedades y estéticas nunca antes imaginadas en un solo proceso.

La Revolución de la Inyección Multicomponente

La inyección multicomponente es una tecnología vanguardista que redefine los límites de la manufactura de plásticos. Su premisa es sencilla pero potente: inyectar más de un componente o tipo de material en un mismo molde y en un solo ciclo de proceso. Este enfoque abre un abanico inmenso de posibilidades para la creación de productos complejos y de alto valor añadido, eliminando la necesidad de ensamblajes posteriores.

Técnicas Comunes y sus Distinciones

Dentro de este amplio espectro, las técnicas más empleadas son la multicolor y la multimaterial, generalmente involucrando dos o tres termoplásticos. La inyección multicolor se refiere a la aplicación de materiales de idéntica naturaleza, pero con distintas pigmentaciones, brindando una estética variada. Por otro lado, la inyección multimaterial implica el uso de plásticos de diferente composición química, que pueden ser compatibles o no, y con independencia de sus colores. Esta flexibilidad permite la combinación de propiedades para lograr funcionalidades específicas en una única pieza.

Innovaciones en la Inyección Multicomponente

Más allá de las combinaciones básicas, la inyección multicomponente ha evolucionado para incluir técnicas altamente sofisticadas:

• Inyección Asistida por Gas: Una de las técnicas más conocidas y utilizadas, donde el nitrógeno a presión actúa como un segundo componente. Se introduce en el molde a través de la masa caliente del plástico, formando una burbuja o un colchón interno. Esto no solo ayuda a reducir el peso de la pieza, sino que también mejora la calidad superficial y la estabilidad dimensional.
• Coinyección o Inyección Sándwich: Permite la inyección de un material para el núcleo de la pieza y otro para su piel exterior. Esto es ideal para combinar materiales con diferentes propiedades, como un núcleo reciclado con una piel de alta calidad.
• Jaspeado o Marmoteado: Utilizado principalmente para fines decorativos, crea patrones visuales únicos en la superficie de la pieza, simulando texturas naturales como el mármol.
• Inyección Asistida por Agua: Similar a la asistida por gas, pero utilizando agua a presión, lo que puede ofrecer ventajas específicas en ciertos materiales y geometrías.
• Inyección Microcelular: Incorpora diminutas burbujas de nitrógeno o CO2 en la estructura del material inyectado. Esto confiere una estabilidad dimensional extrema y una significativa reducción de peso, aunque puede mermar la resistencia mecánica y el aspecto superficial.

Es crucial destacar que la inyección de estos distintos componentes se logra gracias a máquinas de inyección equipadas con varios y diferentes plastificadores y otros sistemas específicos. Esto posibilita la combinación de dos, tres o más materiales o colores, texturas y formas, todo con un mismo molde, en un solo procesado y sin pasos adicionales fuera de la máquina. El Centro Tecnológico Fundación Ascamm, un pionero en España en la inyección asistida por gas, es un claro ejemplo de la capacidad y el avance en este campo, disponiendo de diversos modelos y tamaños de inyectoras multicomponente.

Técnicas de Molde: La Ingeniería Detrás de la Inyección Multicomponente

La complejidad de la inyección multicomponente no reside únicamente en la máquina, sino también en el diseño inteligente de los moldes. Para la inyección de piezas bicolores y bimateriales, se han tipificado cinco sistemas de molde principales, cada uno con sus particularidades:

Sistemas de Molde para Piezas Bicolores y Bimateriales

1. Bi-inyección: Es el sistema más directo. El molde cuenta con dos puntos de inyección por donde los materiales plásticos entran simultáneamente en paralelo. La unión entre ambos materiales tiende a ser menos definida, pero la simplicidad del proceso lo hace atractivo para ciertas aplicaciones.
2. Core-back o Molde con Esclusa: Aquí, un elemento mecánico separador dentro del molde, controlado por un noyo, define y separa el primer material del segundo. El segundo material entra de forma consecutiva una vez que el primero ha sido posicionado, permitiendo una separación más precisa de los componentes.
3. Placa Índice: Un sistema ingenioso donde una placa se desprende del lado móvil del molde durante su apertura. Esta placa gira 180 grados mediante un mecanismo, transfiriendo los insertos inyectados de un lado al otro, donde son sobremoldeados con el segundo material.
4. Plato Giratorio en Máquina: Similar al sistema de placa índice, pero en este caso, es el lado móvil completo del molde el que rota. Esto permite que las piezas parcialmente inyectadas pasen a una segunda estación de inyección dentro del mismo molde para ser completadas.
5. Transferencia de Insertos: En esta técnica, uno de los plastificadores de la máquina inyecta los insertos en un lado del molde. Posteriormente, una mano robotizada extrae cuidadosamente estos insertos de sus cavidades originales y los reubica en otras cavidades del mismo molde, donde son sobremoldeados con un material adicional.

Para la producción de piezas con más de dos colores o materiales, la complejidad de los moldes aumenta. Se emplean sistemas mecánicos más elaborados, que incluyen giros de molde de 180 grados (para dos estaciones de inyección) y de 120 grados (para tres estaciones). En el caso de la inyección asistida por gas o por agua, los moldes incorporan agujas específicas, estratégicamente ubicadas, que permiten la inyección precisa del gas o del agua para formar las cavidades internas deseadas.

Aplicaciones y Ventajas de la Tecnología Multicomponente

La tecnología Multicomponente, en todas sus variantes, se ha extendido ampliamente por la mayoría de los sectores industriales, demostrando su versatilidad y capacidad para generar valor añadido.

Principales Aplicaciones

Una de las aplicaciones más destacadas es la combinación de materiales idénticos pero con diferente colorimetría. Esto aporta un alto valor añadido a nivel estético y funcional, permitiendo diseños innovadores y atractivos que captan la atención del consumidor.

La capacidad de producir piezas industriales rígidas que incorporan labios y juntas flexibles en un solo molde es una clara muestra de las posibilidades del bimaterial. Asimismo, la combinación de materiales termoplásticos químicamente incompatibles ha dado lugar a piezas inyectadas articuladas con movilidad funcional, eliminando costes asociados a montajes, soldaduras o adhesivados, y simplificando drásticamente los procesos de fabricación.

El sentido táctil es otro beneficio clave. La combinación de materiales estructurales con polímeros blandos, conocidos como soft-touch, permite crear piezas con asideros cómodos o efectos estéticos únicos, mejorando la experiencia del usuario. Ejemplos incluyen pulverizadores (PA, LSR) o destornilladores (PP, PTE) con empuñaduras ergonómicas y agradables al tacto.

Ventajas Estratégicas para las Empresas

La adopción de la inyección multicomponente ofrece múltiples beneficios tangibles para las empresas:

• Incremento del Valor del Producto: Al permitir diseños más complejos y funcionalidades integradas, el valor percibido y real del producto aumenta significativamente.
• Nuevos Diseños Estéticos e Innovadores: La capacidad de combinar colores y texturas abre la puerta a una creatividad sin precedentes en el diseño de productos.
• Mayores Prestaciones Mecánicas: La unión estratégica de diferentes materiales puede mejorar la resistencia, flexibilidad o durabilidad de la pieza.
• Reducción de Ensamblajes: Al integrar múltiples componentes en una sola inyección, se eliminan pasos de montaje que encarecen la producción y son propensos a errores.
• Mejora del Diseño del Producto: La flexibilidad de esta tecnología permite optimizar la forma y función de los productos.
• Aumento de la Producción: Al consolidar procesos, se logra una mayor eficiencia y un incremento en el volumen de piezas producidas por unidad de tiempo.

Beneficios Específicos por Técnica

Cada variante de la inyección multicomponente aporta ventajas únicas:

• En Coinyección: Se puede inyectar una "piel" de material de gran calidad, mientras que el "núcleo" puede ser de material reciclado, optimizando costes y sostenibilidad. Esta piel también puede ser de tacto soft-touch, y el núcleo puede ser reforzado o incluso ahuecado por gas. Es posible explorar combinaciones con materiales de última generación, como plásticos conductores o aditivos específicos (espumantes para el núcleo; colorantes, antiestáticos, UV para la piel). El jaspeado, por su parte, se aplica generalmente para fines decorativos, creando patrones visuales atractivos.
• En Inyección Asistida por Gas o por Agua: Estas técnicas son ideales para incorporar una o varias burbujas en las piezas. Esto no solo mejora su aspecto exterior y elimina rechupes, sino que también reduce considerablemente las tensiones residuales internas. Además, permite aumentar la relación peso/resistencia mecánica y, en muchos casos, el ahuecado es un elemento funcional en sí mismo.
• En Inyección Microcelular: La introducción de diminutas burbujas de nitrógeno o CO2 en la estructura del material inyectado proporciona una estabilidad dimensional extrema y una notable reducción de peso. Sin embargo, es importante considerar que esta técnica puede mermar ligeramente la resistencia mecánica y el aspecto superficial de la pieza.

El Papel del Centro Tecnológico Fundación Ascamm en la Inyección Multicomponente

El avance y la difusión de estas tecnologías complejas requieren de centros de conocimiento especializados. El Centro Tecnológico Fundación Ascamm se posiciona como un referente, ofreciendo una gama completa de servicios para empresas:

• Asistencia y Motivación: Ayuda a las empresas del sector que aún no dominan la tecnología, motivando su adopción.
• Asesoramiento Especializado: Brinda orientación experta en la elección de maquinaria multicomponente, el diseño de piezas multicomponente, el diseño de moldes multicomponente y la selección de materiales óptimos para cada producto.
• Análisis y Validación de Procesos: Realiza análisis exhaustivos del proceso de transformación y validación de los moldes multicomponente, asegurando la calidad y eficiencia.

Otros Servicios Ofrecidos por Ascamm

Además de su enfoque en la inyección multicomponente, el Centro Tecnológico Fundación Ascamm extiende su capacidad a:

• Gestión y ejecución técnica de proyectos I+D+i.
• Servicios tecnológicos avanzados.
• Gestión de la innovación y formación en sus ámbitos de conocimiento, incluyendo las cadenas de valor del plástico, la estampación metálica y la fundición inyectada.
• Diseño y desarrollo de producto y utillajes.
• Procesos de transformación y fabricación avanzada.
• Tecnologías de materiales, tratamientos y recubrimientos.
• Medio ambiente, sostenibilidad y reutilización.
• Tecnologías de la información y comunicaciones.

Preguntas Frecuentes sobre la Inyección Multicomponente

¿Qué diferencia hay entre inyección multicolor y multimaterial?

La inyección multicolor utiliza materiales de la misma naturaleza pero con diferente color, mientras que la multimaterial emplea materiales de distinta naturaleza química, sean compatibles o no, sin importar su color.

¿Cuáles son las técnicas multicomponente más utilizadas?

Las más utilizadas son la inyección multicolor y la multimaterial, que suelen combinar dos o tres termoplásticos. La inyección asistida por gas también es muy conocida.

¿Qué papel juega el nitrógeno en la inyección asistida por gas?

El nitrógeno a presión actúa como un segundo componente, introduciéndose en el molde a través de la masa caliente del plástico para formar una burbuja o colchón, mejorando el aspecto exterior de la pieza, eliminando rechupes y reduciendo tensiones.

¿Cómo puede la inyección multicomponente reducir costes?

Principalmente, reduce costes al eliminar la necesidad de ensamblajes de piezas, soldaduras o adhesivados, y al simplificar otras operaciones de fabricación, ya que la pieza final se obtiene en un solo procesado.

¿Qué es el sistema Core-back en moldes?

Es un sistema de molde con esclusa donde un elemento mecánico separador, comandado por un noyo, define y separa el primer material del segundo, que entra de forma consecutiva, permitiendo una unión más definida entre los componentes.

¿La inyección microcelular afecta la resistencia mecánica?

Sí, aunque proporciona una extremada estabilidad dimensional y reduce peso al incorporar diminutas burbujas, también puede mermar su resistencia mecánica y su aspecto superficial.

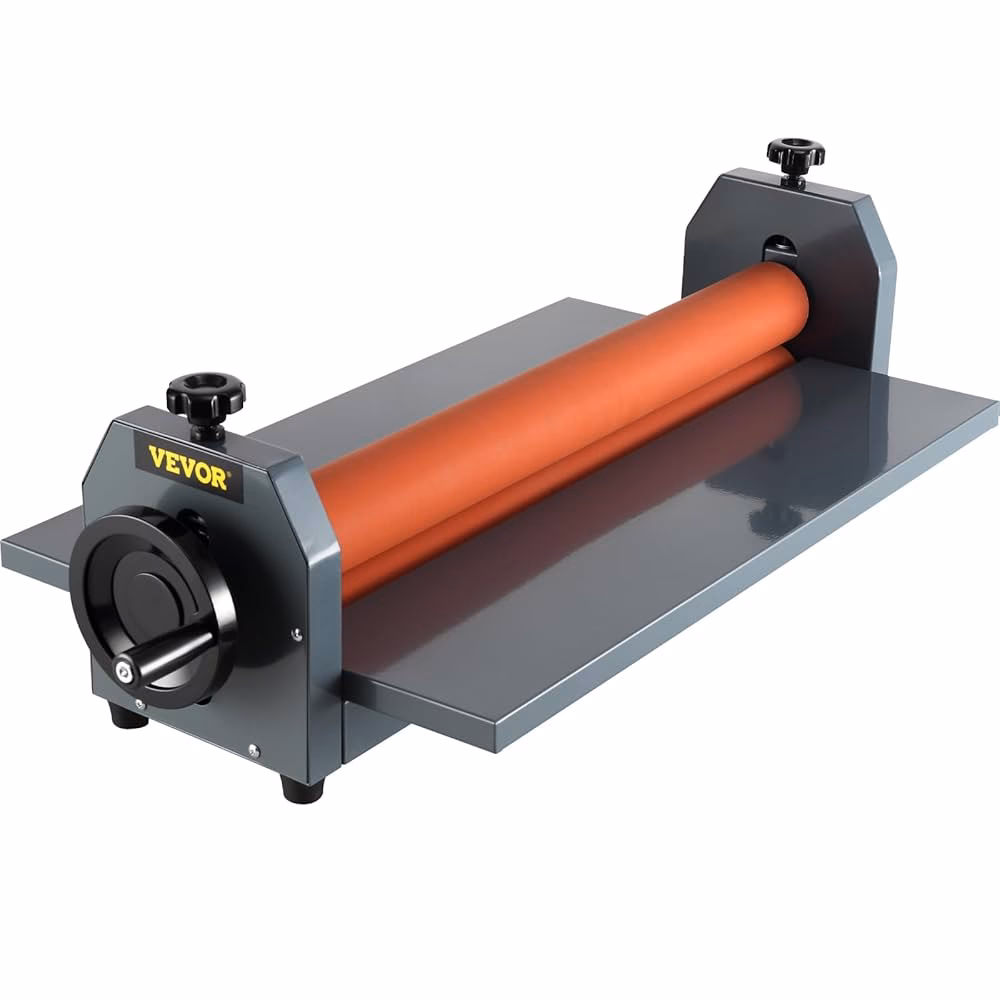

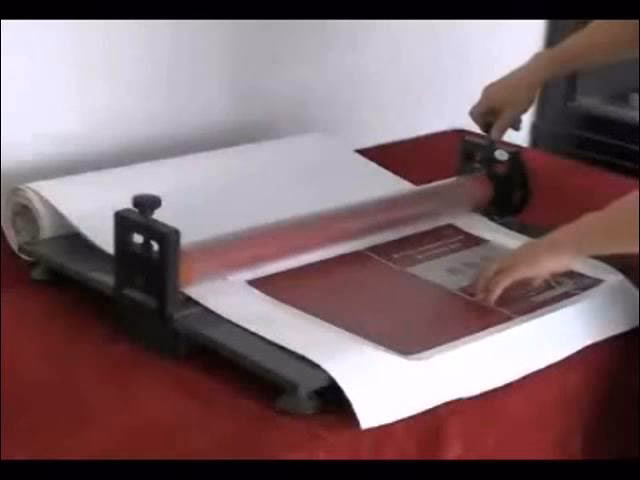

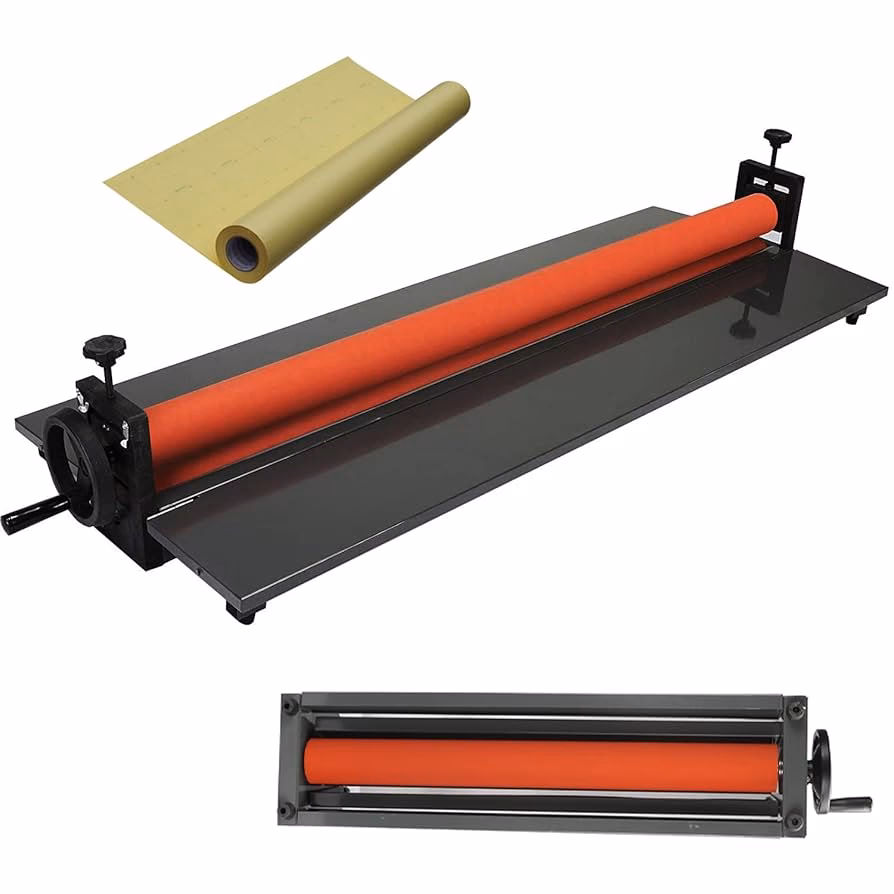

Nota sobre Plastificadoras de Oficina

Aunque el foco principal de este artículo ha sido el avanzado mundo de la inyección multicomponente y sus "plastificadores" industriales, es importante hacer una breve aclaración sobre el término en un contexto más cotidiano. Si su interés se centra en las plastificadoras para oficina, aquellas máquinas diseñadas para proteger documentos mediante laminado, la recomendación general para un entorno de oficina es elegir una plastificadora A3. Con este tamaño, podrá plastificar documentos tanto en formato A4 como en A3, mientras que una plastificadora A4 no le permitirá plastificar documentos de mayor tamaño.
