La fragmentación de la roca es una tarea fundamental en diversas industrias, desde la minería hasta la construcción de infraestructuras. Dentro de los métodos existentes, la perforación rotativa emerge como una técnica esencial, caracterizada por su eficacia en una amplia gama de formaciones geológicas. Este sistema, que se distingue por la ausencia de percusión, se basa en la aplicación combinada de compresión y corte para desintegrar el material rocoso. En el corazón de esta operación se encuentra el útil de perforación, cuya selección y dimensiones son cruciales para el éxito del proyecto. En este artículo, nos adentraremos en el funcionamiento de la perforación rotativa, con un enfoque particular en los diámetros de perforación utilizados con las brocas de tricono, herramientas de ingeniería diseñadas para afrontar los desafíos de las rocas de dureza media a alta.
- La Perforación Rotativa: Principios y Fundamentos
- Componentes Esenciales de un Sistema de Perforación Rotativa
- Diámetros de Perforación con Tricono: Un Análisis Detallado
- Variantes de Herramientas en la Perforación Rotativa
- Tipos de Montaje en Perforadoras Rotativas: Movilidad y Aplicación
- Preguntas Frecuentes sobre la Perforación con Tricono
La Perforación Rotativa: Principios y Fundamentos
La perforación rotativa es un método donde la roca se fragmenta principalmente por compresión, corte o una combinación de ambos. A diferencia de otros sistemas, aquí no interviene la percusión. Se aplica un empuje considerable sobre el útil de perforación, superando la resistencia a la compresión de la roca, mientras que un par de giro induce su corte por cizalladura. Estas dos acciones son el pilar de este sistema.
Existen variantes de la perforación rotativa, clasificadas según el tipo de útil empleado:
- Perforación rotativa por corte: Utiliza brocas especiales y es idónea para rocas blandas, donde la acción de cizalladura es predominante.

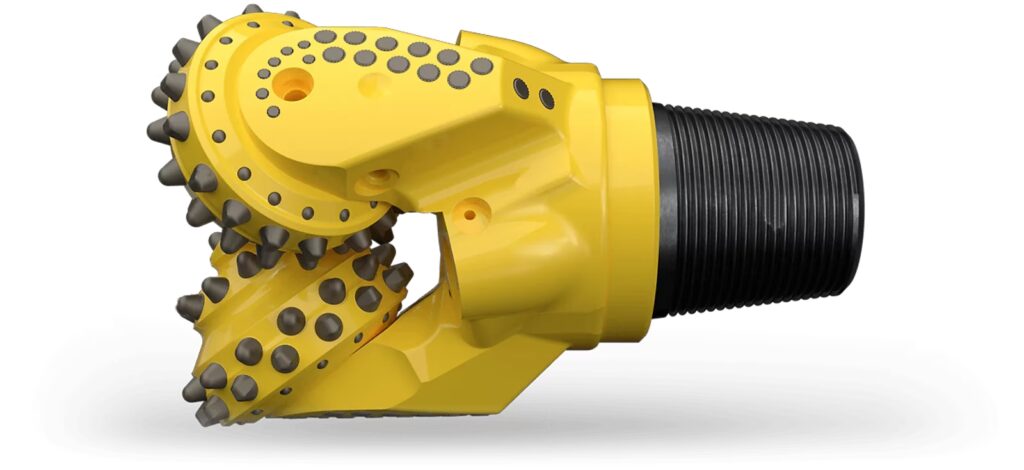

- Perforación rotativa con tricono: Emplea una acción de trituración, siendo la elección principal para rocas de dureza media a alta. Este sistema es el que ha evolucionado rápidamente hasta el diseño actual del tricono.
- Perforación con corona de diamante: Esta variante añade la abrasión a las acciones de compresión y cizalladura. Se usa comúnmente para sondeos que requieren la extracción de testigos de roca, cruciales para la exploración y el reconocimiento geológico de cuerpos mineralizados.
El éxito de cualquier operación de perforación rotativa no solo depende de la maquinaria, sino también de una serie de factores interrelacionados. Entre los elementos intrínsecos a la máquina, destacan la magnitud del empuje sobre la roca, la velocidad de rotación del útil, el estado y desgaste de la boca de perforación, el diámetro del barreno que se desea obtener y el caudal de aire necesario para una eficiente evacuación del detritus. Por otro lado, factores externos como las características geomecánicas del macizo rocoso y la pericia del operador también juegan un papel fundamental en los rendimientos alcanzados.
Componentes Esenciales de un Sistema de Perforación Rotativa
Un sistema de perforación rotativa es una máquina compleja, diseñada para aplicar energía a la roca de manera eficiente. Consta de varios componentes interconectados que trabajan en armonía:
- Fuente de Energía: La potencia primaria puede ser eléctrica o provista por motores diésel. Esta energía se transmite a través de mecanismos mecánicos e hidráulicos.
- Columna de Barras o Tubos: Son elementos individuales o conectados en serie que transmiten el peso, la rotación y el aire de barrido desde la superficie hasta la boca de perforación.
- Boca de Perforación: Equipada con dientes de acero o insertos de carburo de tungsteno, es la herramienta que directamente fragmenta la roca.
- Mecanismo de Empuje: Prácticamente sin excepciones, la fuerza de empuje se genera a partir de un motor hidráulico. Este mecanismo está diseñado para aplicar una fuerza que puede ser aproximadamente el 50% del peso total de la máquina. En los equipos de mayor envergadura, que pueden pesar alrededor de 120 toneladas, esta fuerza de empuje es considerable, esencial para mantener la boca de perforación en contacto efectivo con la roca y asegurar la fragmentación. Es importante destacar que, en este tipo de perforación, las pérdidas de energía en las barras y la boca son mínimas, lo que significa que la velocidad de penetración apenas se ve afectada por la longitud del barreno.
- Sistema de Rotación: Impulsado por un motor eléctrico o hidráulico, este sistema se encarga de girar las barras de perforación y, por ende, la boca. Habitualmente montado sobre un bastidor que se desliza a lo largo del mástil de la perforadora, garantiza el par necesario para el corte o trituración de la roca.
- Sistema de Barrido de Detritus: La evacuación de los fragmentos de roca (detritus) se realiza mediante aire comprimido. Para ello, el equipo está provisto de uno o dos compresores, generalmente ubicados en la sala de máquinas, que generan el flujo de aire necesario para limpiar el fondo del barreno y transportar el material hacia la superficie.
La elección y configuración de estos componentes son vitales para optimizar el rendimiento de la perforación, adaptándose a las condiciones específicas del terreno y los objetivos de la excavación.

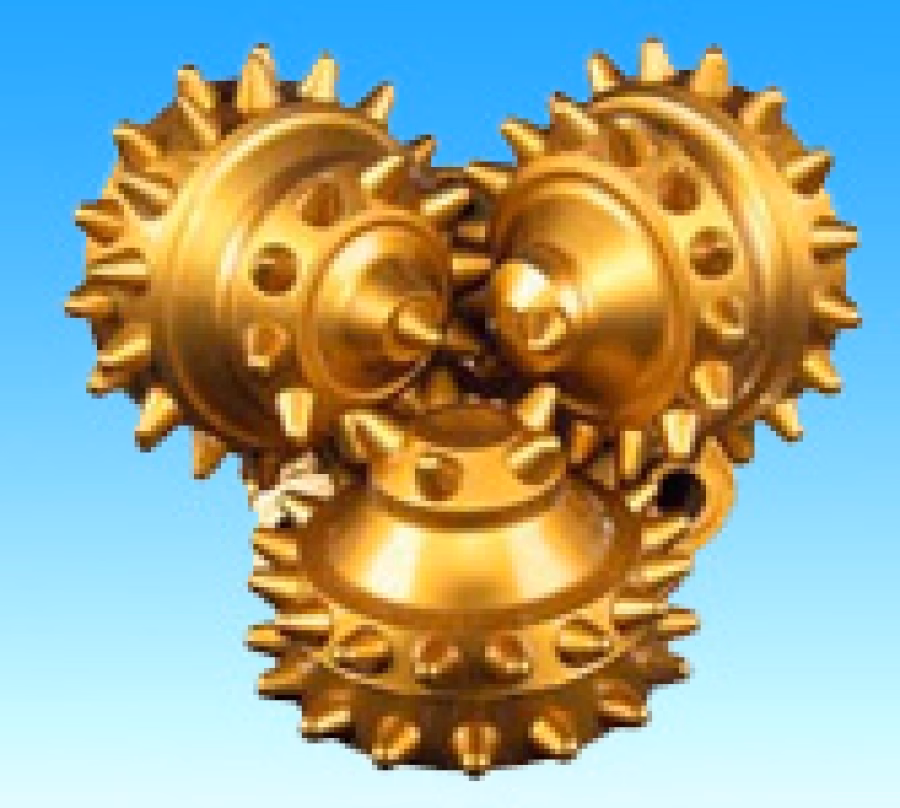

Diámetros de Perforación con Tricono: Un Análisis Detallado
Los diámetros de barreno que se pueden conseguir con perforadoras rotativas son muy variados, oscilando habitualmente entre 4 pulgadas (aproximadamente 100 mm) y 17⅞ pulgadas (aproximadamente 454 mm). Los diámetros mayores están especialmente indicados para proyectos que requieren grandes volúmenes de excavación, como en la minería a cielo abierto.
Sin embargo, cuando nos centramos específicamente en la perforación con tricono para producción, existen consideraciones importantes respecto a los diámetros. Rara vez se utilizan diámetros inferiores a 6 pulgadas (aproximadamente 150 mm). Esta limitación se debe a desafíos significativos en el dimensionamiento de los rodamientos internos de las brocas de tricono. A diámetros menores, la ingeniería de rodamientos se vuelve extremadamente compleja para soportar las cargas y la velocidad de rotación requeridas, comprometiendo la durabilidad y eficiencia de la herramienta.
A partir de este diámetro mínimo de 6 pulgadas, es una regla general que el diámetro de perforación debe incrementarse a medida que aumenta la dureza de la roca. Las rocas más duras requieren mayores fuerzas de empuje para lograr una fragmentación efectiva. Para aplicar estos empujes elevados, se hace indispensable la utilización de equipos de perforación más pesados y robustos. Como una regla práctica en la industria minera, la fuerza vertical de empuje que un equipo de perforación rotativa es capaz de suministrar es aproximadamente igual al 60% de su propio peso. Por lo tanto, perforar diámetros mayores en rocas duras implica necesariamente invertir en maquinaria de gran tamaño y capacidad.
Variantes de Herramientas en la Perforación Rotativa
En la práctica minera, el sistema de perforación rotativa se adapta a diferentes condiciones de roca mediante el uso de variantes de herramientas específicas:
| Tipo de Herramienta | Acción Principal | Tipo de Roca (Dureza) | Uso Común y Características |
|---|---|---|---|
| Rotación con Trépano Cortante | Corte (cizalladura) | Blandas | Fue el útil original en la perforación de pozos petrolíferos. Su eficacia se limita a formaciones rocosas de baja resistencia. |
| Rotación con Trépano Triturante (Tricono) | Trituración (compresión) | Media a Alta | Ejerce una acción de aplastamiento sobre la roca. Su diseño ha evolucionado rápidamente hasta convertirse en la herramienta conocida como tricono, ampliamente utilizada hoy en día en minería. |
| Rotación con Herramienta Abrasiva (Corona de Diamante o Diamantina) | Abrasión, Compresión, Cizalladura | Cualquiera | Se utiliza casi exclusivamente para sondeos de exploración, donde el objetivo es recuperar testigos de roca intactos para análisis geológico y reconocimiento de cuerpos mineralizados. |
Tipos de Montaje en Perforadoras Rotativas: Movilidad y Aplicación
La elección del tipo de montaje de una perforadora rotativa depende en gran medida de las condiciones del terreno, así como de los requisitos de movilidad, maniobrabilidad y estabilidad del equipo en el sitio de operación. Existen dos variantes principales:
| Tipo de Montaje | Uso Preferente | Velocidad de Traslación | Características y Ventajas |
|---|---|---|---|

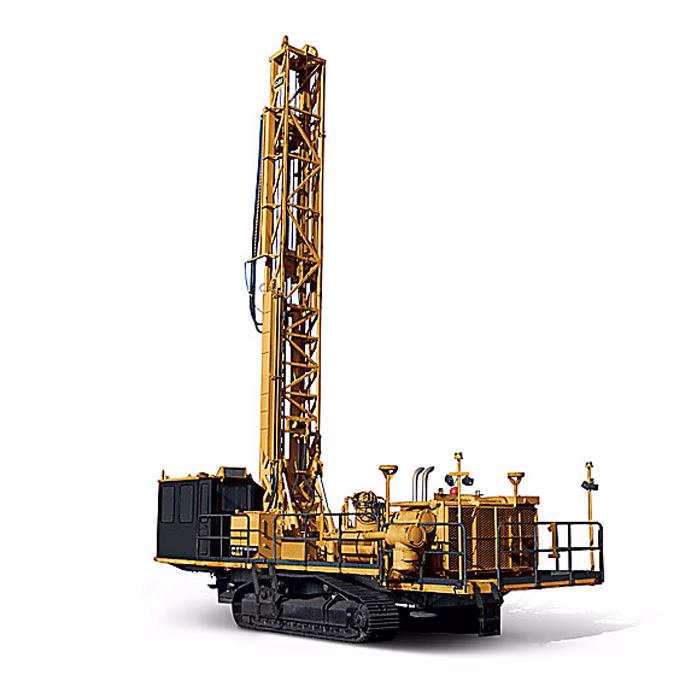

| Sobre Orugas | Grandes excavaciones a cielo abierto | 2-3 km/h (baja) | Utilizado preferentemente donde los requerimientos de movilidad son escasos. La baja velocidad de traslación es poco relevante cuando el equipo opera durante largos períodos en un mismo banco o sector de la excavación. Ofrecen mayor estabilidad en terrenos irregulares y mayor capacidad para soportar el peso de equipos pesados. |
| Sobre Neumáticos | Tareas medianas, donde se requiere desplazamiento frecuente y ágil | 30 km/h (media) | Estos equipos suelen ir montados sobre camiones de dos o tres ejes para los modelos más ligeros, y sobre chasis de cuatro ejes para los de mayor tamaño. Su principal ventaja es la mayor velocidad de desplazamiento, lo que los hace ideales para operaciones que requieren cambios frecuentes de posición. |
Preguntas Frecuentes sobre la Perforación con Tricono
- ¿Qué es la perforación rotativa con tricono?
- Es un método de perforación que fragmenta la roca principalmente por trituración, mediante una broca especial con tres conos giratorios (tricono). Se aplica empuje y rotación, sin percusión, siendo ideal para rocas de dureza media a alta.
- ¿Para qué tipo de rocas se utiliza el tricono?
- El tricono es la herramienta preferida para perforar rocas de dureza media a alta, gracias a su acción triturante que es altamente efectiva en este tipo de formaciones geológicas.
- ¿Cuáles son los diámetros de perforación habituales con tricono?
- Los diámetros habituales de barreno conseguidos con perforadoras rotativas oscilan entre 4 y 17⅞ pulgadas. Sin embargo, para la perforación de producción con tricono, rara vez se utilizan diámetros inferiores a 6 pulgadas debido a limitaciones en el diseño de los rodamientos.
- ¿Qué factores influyen en la velocidad de penetración?
- La velocidad de penetración depende de la magnitud del empuje sobre la roca, la velocidad de rotación de la boca, el desgaste de la broca, el diámetro del barreno, el caudal de aire para evacuación del detritus, las características del macizo rocoso y la habilidad del operador.
- ¿Cómo se realiza la evacuación del detritus?
- El barrido y la evacuación de los fragmentos de roca (detritus) de la perforación se realizan mediante aire comprimido. El equipo está dotado de uno o dos compresores que generan el flujo de aire necesario para limpiar el fondo del barreno y transportar el material hacia la superficie.
En resumen, la perforación rotativa con tricono es una técnica avanzada y versátil, indispensable en la minería y la excavación de grandes volúmenes. La selección del diámetro adecuado, el control preciso del empuje y la velocidad de rotación, junto con la elección del tipo de montaje de la perforadora, son factores críticos que determinan la eficiencia y el éxito de cada proyecto. Comprender estos elementos no solo optimiza el rendimiento operativo, sino que también asegura la seguridad y la viabilidad económica de las obras de ingeniería más ambiciosas.
