Dominando el Diagrama de Cuerpo Libre

El universo está en constante movimiento, y entender cómo las fuerzas actúan sobre los objetos es fundamental para desentrañar sus secretos. Aquí es donde entra en juego una de las herramientas más poderosas y esenciales en la física: el Diagrama de Cuerpo Libre (DCL). Si alguna vez te has sentido abrumado al enfrentar un problema de dinámica, el DCL es tu aliado indispensable.

¿Qué es un Diagrama de Cuerpo Libre (DCL)?

En esencia, un Diagrama de Cuerpo Libre es una representación simplificada de un objeto y todas las fuerzas externas que actúan sobre él. Es el primer y más crítico paso para describir y analizar la mayoría de los fenómenos físicos que involucran fuerzas. Imagina que tienes un objeto, ya sea un libro sobre una mesa, un semáforo colgando de unos cables, o incluso un trineo siendo arrastrado. El DCL te permite aislar ese objeto y visualizar de manera clara y concisa todas las interacciones que lo afectan, convirtiendo una situación compleja en un modelo manejable.

Su importancia radica en que transforma un escenario físico potencialmente complejo en un modelo matemático manejable. Una vez que tienes un DCL preciso, puedes aplicar las famosas leyes de Newton, ya sea para determinar si un cuerpo está en equilibrio (cuando la fuerza neta es cero, es decir, F_neta = 0) o si está acelerando (cuando la fuerza neta es diferente de cero, es decir, F_neta ≠ 0). Sin un DCL bien construido, la resolución de problemas de dinámica se convierte en un desafío mucho mayor, a menudo llevando a errores y confusiones. Es la base sobre la cual se construye todo el análisis de fuerzas y movimiento.

Características Esenciales de un DCL Eficaz

Para que un DCL sea verdaderamente útil y te guíe correctamente en la resolución de problemas, debe adherirse a ciertas características clave que aseguran su claridad y precisión:

• Simplificación del Objeto: El objeto de interés se representa como un punto o una partícula. No necesitas ser un artista; un simple círculo o un punto es suficiente. Este enfoque ayuda a centrar la atención únicamente en las fuerzas, sin distracciones de la forma o el tamaño del objeto.
• Ejes de Referencia: Se utiliza un sistema de coordenadas (generalmente 2D, como un eje X-Y) con el punto que representa el objeto en el origen. Esto es crucial para descomponer fuerzas en componentes y para la posterior suma vectorial de las fuerzas.
• Solo Fuerzas Externas: El DCL solo debe incluir las fuerzas que actúan sobre el objeto de interés, no las fuerzas que el objeto ejerce sobre otros cuerpos. Es una perspectiva "desde fuera hacia adentro", enfocándose exclusivamente en lo que afecta al cuerpo en cuestión.
• Representación Vectorial: Cada fuerza se dibuja como un vector (una flecha) con su cola saliendo del origen (el punto que representa el objeto). La dirección de la flecha debe ser la dirección correcta de la fuerza. Aunque la longitud puede no ser perfectamente a escala, debería reflejar las magnitudes relativas si se conocen.
• Ausencia de la Fuerza Neta: La fuerza neta (o resultante) no se dibuja en el DCL. El DCL es una herramienta para determinar la fuerza neta, no para representarla directamente como una fuerza adicional que actúa sobre el objeto.
• No Pares de Acción-Reacción: Nunca se incluyen ambas fuerzas de un par de acción y reacción (Tercera Ley de Newton) en el mismo DCL. Cada fuerza de un par actúa sobre un objeto diferente, y cada DCL es para un solo objeto.

Guía Paso a Paso para Construir un Diagrama de Cuerpo Libre

Construir un DCL es un proceso sistemático que, con práctica, se vuelve intuitivo y rápido. Sigue estos pasos meticulosamente para asegurarte de que tu diagrama sea correcto y te lleve a la solución deseada:

Paso 1: Identifica y Aísla el Objeto de Interés

El primer paso es decidir qué objeto o cuerpo vas a analizar. Si el problema involucra múltiples objetos (como dos bloques en contacto o un sistema de poleas interconectadas), deberás dibujar un DCL separado para cada uno de ellos. Una buena práctica es dibujar un círculo imaginario alrededor del objeto en el problema original para "aislarlo" mentalmente y enfocar tu atención en él, ignorando todo lo demás por un momento.

Paso 2: Representa el Objeto como un Punto y Establece los Ejes de Referencia

Una vez identificado, simplifica el objeto a un punto. Este punto se coloca convenientemente en el origen de un sistema de coordenadas cartesianas (típicamente X e Y). La elección de los ejes puede simplificar enormemente los cálculos posteriores; por ejemplo, si un objeto está en un plano inclinado, a menudo es útil alinear un eje paralelo a la superficie inclinada y el otro perpendicular a ella.

Paso 3: Identifica Todas las Fuerzas que Actúan sobre el Objeto

Aquí es donde entra el conocimiento de los tipos de fuerzas comunes. Piensa en todas las interacciones que el objeto tiene con su entorno. Las fuerzas se clasifican generalmente en dos categorías: fuerzas de campo (como la gravedad) que actúan sin contacto directo, y fuerzas de contacto que requieren que los objetos se toquen físicamente.

Considera cuidadosamente la presencia y dirección de las siguientes fuerzas:

• Peso (Fuerza Gravitacional): Siempre apunta verticalmente hacia abajo, hacia el centro de la Tierra. Su magnitud es el producto de la masa del objeto por la aceleración de la gravedad (mg).
• Fuerza Normal: Es una fuerza de contacto que actúa perpendicularmente a una superficie cuando un objeto está en contacto con ella. Siempre empuja hacia afuera de la superficie, evitando que los objetos se penetren mutuamente.
• Fuerza de Tensión: Se transmite a través de una cuerda, cable, cadena o cualquier elemento flexible y estirado. Siempre tira del objeto en la dirección de la cuerda.
• Fuerza de Fricción: Es una fuerza de contacto que se opone al movimiento (o a la tendencia al movimiento) entre dos superficies en contacto. Actúa paralelamente a la superficie. Puede ser estática (cuando el objeto está en reposo relativo) o cinética (cuando el objeto está en movimiento relativo).
• Fuerza Aplicada: Cualquier fuerza externa ejercida sobre el objeto por un agente externo (por ejemplo, una persona empujando o tirando, un motor, un viento).
• Fuerza de Resorte: Una fuerza restauradora ejercida por un resorte comprimido o estirado, cuya magnitud es proporcional a su deformación (Ley de Hooke).

Paso 4: Dibuja las Flechas de Fuerza

Para cada fuerza identificada en el paso 3, dibuja una flecha (vector) con su cola saliendo del punto que representa el objeto. Asegúrate de que la dirección de la flecha sea la dirección correcta de la fuerza. No es necesario que la longitud de la flecha sea perfectamente proporcional a la magnitud de la fuerza en esta etapa inicial, pero sí que refleje si una fuerza es significativamente mayor o menor que otra. Etiqueta cada flecha con el nombre de la fuerza (ej. W para peso, N para normal, T para tensión).

Paso 5: La Pregunta de Verificación Crucial

Una vez que hayas dibujado todas las fuerzas, realiza esta verificación esencial, un consejo valioso de físicos como Sears y Zemansky: para cada fuerza dibujada, pregúntate: "¿Qué otro cuerpo está aplicando dicha fuerza?" Si no puedes responder a esta pregunta con un cuerpo real y externo al objeto de interés, es muy probable que estés tratando con una fuerza inexistente o una fuerza que el objeto ejerce sobre su entorno (la cual no debe incluirse en su propio DCL). Esta pregunta te ayuda a identificar y eliminar fuerzas espurias.

Paso 6: Considera la Aceleración (Fuera del DCL)

Si el objeto está acelerando (es decir, la fuerza neta no es cero), es útil indicar la dirección de la aceleración. Sin embargo, la aceleración no es una fuerza y, por lo tanto, no debe dibujarse dentro del DCL. Puedes indicarla con una flecha separada y de un color diferente, fuera del recuadro del diagrama, para recordar la dirección del movimiento resultante y para la posterior aplicación de la Segunda Ley de Newton.

Paso 7: Descomponer Fuerzas en Componentes (Si es Necesario)

Para problemas que involucran la aplicación de las leyes de Newton, a menudo es necesario descomponer las fuerzas que no están alineadas con los ejes de referencia en sus componentes X e Y. Cuando hagas esto, puedes dibujar una línea ondulada sobre el vector original para indicar que ha sido reemplazado por sus componentes, simplificando los cálculos de la suma de fuerzas en cada dirección.

Ejemplos Prácticos de Construcción de DCLs

Veamos cómo aplicar esta estrategia en diferentes escenarios comunes en física:

Ejemplo 1: Un Semáforo Colgante

Si un semáforo cuelga de unos cables, no solo tenemos que analizar el semáforo en sí, sino también las cuerdas que lo sostienen (o el nudo donde se unen). Esto requiere dibujar múltiples DCLs, uno por cada objeto de interés:

• DCL del Semáforo: Se representa como un punto. Las fuerzas que actúan sobre él son su peso (hacia abajo) y la tensión de la cuerda que lo sujeta (hacia arriba, si es una sola cuerda). Si hay varias cuerdas que se unen en un nudo, la fuerza que actúa sobre el semáforo sería la tensión de la cuerda que lo conecta directamente al nudo.
• DCL del Nudo de Unión: Si las cuerdas se unen en un nudo antes de ir a los soportes, el nudo también es un objeto de interés (a menudo se asume sin masa). Sobre el nudo actuarán las tensiones de las cuerdas que van a los soportes (cada una con su propia dirección) y la tensión de la cuerda que viene del semáforo (hacia abajo).

Ejemplo 2: Un Trineo Siendo Halado

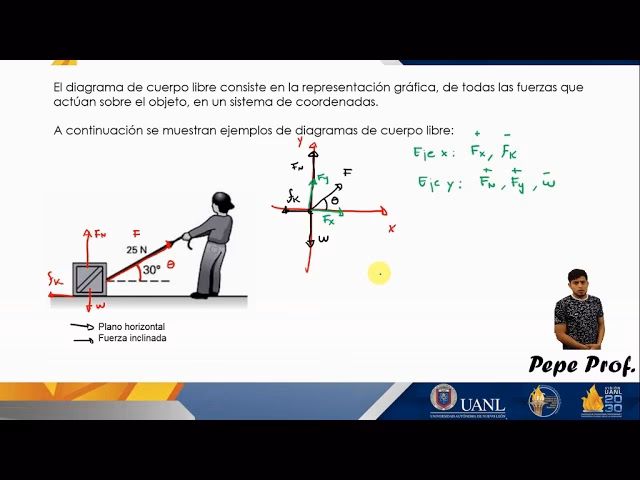

Imagina un trineo sobre una superficie horizontal, halado por una fuerza P con un ángulo de 30° con respecto a la horizontal. Las fuerzas en su DCL serían:

• Peso del trineo (hacia abajo).
• Fuerza Normal (hacia arriba, perpendicular a la superficie).
• Fuerza de Fricción (opuesta al movimiento o tendencia de movimiento, paralela a la superficie).
• Fuerza Aplicada P (en el ángulo dado). Esta fuerza P se descompondría en componentes horizontal y vertical para el análisis, lo que facilita la aplicación de las leyes de Newton a lo largo de los ejes X e Y.

Ejemplo 3: Dos Bloques en un Plano Inclinado

Este es un excelente caso para ilustrar la necesidad de DCLs separados para cada objeto y la dirección de la fuerza de fricción, que siempre se opone a la tendencia del movimiento relativo.

Consideremos dos bloques, A y B, en contacto sobre un plano inclinado, donde A está encima de B.

DCL del Objeto A:

• Peso de A (verticalmente hacia abajo).
• Fuerza Normal de B sobre A (N_BA, perpendicular a la interfaz entre A y B, empujando hacia arriba desde B).
• Fuerza de Fricción de B sobre A (f_BA, paralela a la interfaz, oponiéndose al movimiento relativo de A con respecto a B).
• Tensión (si hay una cuerda unida a A).

DCL del Objeto B:

• Peso de B (verticalmente hacia abajo).
• Fuerza Normal del plano inclinado sobre B (N_B, perpendicular al plano, empujando hacia arriba desde el plano).
• Fuerza de Fricción del plano inclinado sobre B (f_B, paralela al plano, oponiéndose al movimiento de B a lo largo del plano).
• Fuerza Normal de A sobre B (N_AB, perpendicular a la interfaz, empujando hacia abajo desde A). Nota: N_AB es la reacción a N_BA, por lo que N_AB = -N_BA (misma magnitud, dirección opuesta).
• Fuerza de Fricción de A sobre B (f_AB, paralela a la interfaz, oponiéndose al movimiento relativo de B con respecto a A). Nota: f_AB es la reacción a f_BA, por lo que f_AB = -f_BA.

Es crucial observar que las fuerzas de fricción y normales entre los bloques actúan en sentidos contrarios en los dos diagramas, reflejando la Tercera Ley de Newton (pares acción-reacción).

Ejemplo 4: Bloques Acoplados (Mesa y Colgante)

Un bloque (m₁) descansa sobre una mesa y está conectado por una cuerda ligera que pasa sobre una polea a otro bloque (m₂) que cuelga libremente. Aquí también se necesitan dos DCLs:

DCL del Bloque en la Mesa (m₁):

• Peso (m₁g, hacia abajo).
• Fuerza Normal (N, hacia arriba).
• Tensión de la cuerda (T, horizontal, tirando del bloque).
• Fuerza de Fricción (f, horizontal, oponiéndose al movimiento si lo hay).

DCL del Bloque Colgante (m₂):

• Peso (m₂g, hacia abajo).
• Tensión de la cuerda (T, hacia arriba).

En este sistema, aunque las aceleraciones de los bloques son en direcciones diferentes (uno horizontal, otro vertical), sus magnitudes son iguales (|a₁| = |a₂|) si la cuerda no se estira y la polea no tiene masa ni fricción. La tensión T es la misma en ambos DCLs, lo que permite resolver el sistema de ecuaciones para encontrar la aceleración del sistema y la tensión.

Errores Comunes al Construir DCLs

Ser consciente de los errores típicos puede ayudarte a evitarlos y a construir diagramas más precisos:

• Incluir Fuerzas Internas: Las fuerzas que un objeto ejerce sobre sí mismo (ej. la tensión dentro de una viga, o la fuerza entre las moléculas del propio objeto) no son parte del DCL. Un DCL se enfoca solo en las interacciones con el entorno.
• Incluir Fuerzas de Reacción: Si dibujas la fuerza que la mesa ejerce sobre el libro (fuerza normal), no dibujes la fuerza que el libro ejerce sobre la mesa. Cada DCL es para un solo objeto, y las fuerzas de acción-reacción actúan sobre cuerpos diferentes.
• Dibujar la Fuerza Neta: La fuerza neta es el resultado de la suma de las fuerzas, no una fuerza en sí misma que actúe sobre el objeto. Se calcula a partir de las fuerzas en el DCL.
• Dirección Incorrecta de la Fricción: La fricción siempre se opone al movimiento relativo o a la tendencia al movimiento. Si un objeto tiende a deslizarse hacia la derecha, la fricción actuará hacia la izquierda.
• Olvidar una Fuerza: El error más común es simplemente olvidar incluir una fuerza importante, como la fuerza normal, la fricción o incluso el peso.
• Confundir Aceleración con Fuerza: Recuerda, la aceleración se indica fuera del diagrama porque es una consecuencia de las fuerzas, no una fuerza en sí misma.

Preguntas Frecuentes sobre Diagramas de Cuerpo Libre

Aquí respondemos algunas de las dudas más comunes que surgen al aprender a construir y utilizar los DCLs:

¿Siempre necesito un DCL para resolver un problema de dinámica?

Si bien no siempre es estrictamente obligatorio para los problemas más simples (donde las fuerzas son obvias y unidimensionales), es una práctica altamente recomendada. Para cualquier problema que involucre múltiples fuerzas, fuerzas en diferentes direcciones, o fuerzas que no actúan en una sola dimensión, un DCL es esencial para evitar errores, visualizar correctamente las interacciones y aplicar las leyes de Newton de forma sistemática.

¿Qué hago si no sé la dirección de una fuerza, como la fricción o la tensión?

Para fuerzas cuya dirección puede ser ambigua (como la fricción o la tensión en un sistema complejo), a menudo puedes asumir una dirección. Dibuja la fuerza en la dirección que crees que es más probable. Si tus cálculos posteriores resultan en un valor negativo para la magnitud de esa fuerza, significa que la dirección real es la opuesta a la que asumiste. Esto es un resultado válido y una forma común de proceder en física.

¿Cómo sé si mi DCL es "suficiente" o "completo"?

Un DCL es suficiente si incluye todas las fuerzas externas que actúan sobre el objeto de interés, si cada fuerza tiene un "agente" físico que la aplica (la pregunta de verificación del Paso 5), y si no incluye fuerzas netas o fuerzas de reacción que actúen sobre otros cuerpos. Un DCL completo te permitirá escribir las ecuaciones de movimiento correctas.

¿El tamaño o longitud de las flechas en el DCL importa?

Inicialmente, no es crucial que las longitudes de las flechas sean perfectamente a escala con las magnitudes de las fuerzas. Sin embargo, es útil que reflejen las magnitudes relativas; por ejemplo, si sabes que una fuerza es significativamente mayor que otra, dibuja la flecha correspondiente más larga. La dirección es siempre lo más importante para una correcta aplicación de las leyes de Newton.

Conclusión

El Diagrama de Cuerpo Libre es más que un simple dibujo; es una herramienta analítica fundamental que simplifica la comprensión y resolución de problemas complejos en dinámica. Al dominar su construcción, no solo estarás aplicando una técnica de física, sino que estarás desarrollando una habilidad crucial de pensamiento crítico para descomponer problemas, identificar interacciones y aplicar principios fundamentales. La práctica constante es la clave para perfeccionar esta habilidad y para que la resolución de problemas de dinámica se convierta en un proceso lógico y gratificante. Así que, la próxima vez que te encuentres con un problema de fuerzas, recuerda: ¡el primer paso es siempre un DCL bien hecho!
