El universo de la electrónica embebida se ha democratizado en gran medida gracias a los Microcontroladores PIC, dispositivos versátiles que permiten a aficionados y profesionales por igual dar vida a sus ideas. Programar estos pequeños cerebros electrónicos en lenguaje C ofrece una potencia y flexibilidad inigualables, abriendo un abanico de posibilidades desde simples parpadeos de LEDs hasta complejos sistemas de comunicación y control. Si estás dando tus primeros pasos o buscando consolidar tus conocimientos, esta guía te proporcionará las bases para navegar con éxito en el ecosistema de la programación de PICs con C.
Creando tu Primer Proyecto C para PIC con Pic C Compiler
El primer paso para materializar tus proyectos con microcontroladores es configurar correctamente tu entorno de desarrollo. Si utilizas el compilador Pic C Compiler, el proceso de creación de un nuevo proyecto es bastante intuitivo, sentando las bases para todo tu trabajo futuro. Este compilador, aunque quizás no sea el más reciente o el preferido por todos, sigue siendo una herramienta funcional para muchos entusiastas.
Para iniciar un nuevo proyecto, sigue estos sencillos pasos:
- Abre el programa Pic C Compiler.
- Dirígete al menú principal y selecciona
File. - Dentro de
File, haz clic enNewy luego enProject Wizard. - El asistente te guiará para elegir una ubicación en tu sistema de archivos y asignarle un nombre a tu proyecto. Es crucial seleccionar una ruta de fácil acceso y un nombre descriptivo. La razón principal de esta sugerencia es que, una vez compilado tu código, el programa generará un archivo con extensión
.hex. Este archivo hexadecimal es el que contendrá las instrucciones que tu microcontrolador entenderá y ejecutará, y será el que cargues posteriormente con tu programador (como un Pickit 2 o Pickit 3). Mantenerlo accesible simplificará el proceso de grabación.
Una vez completados estos pasos, tendrás una estructura de proyecto básica lista para comenzar a escribir tu código en C y dar rienda suelta a tu creatividad.

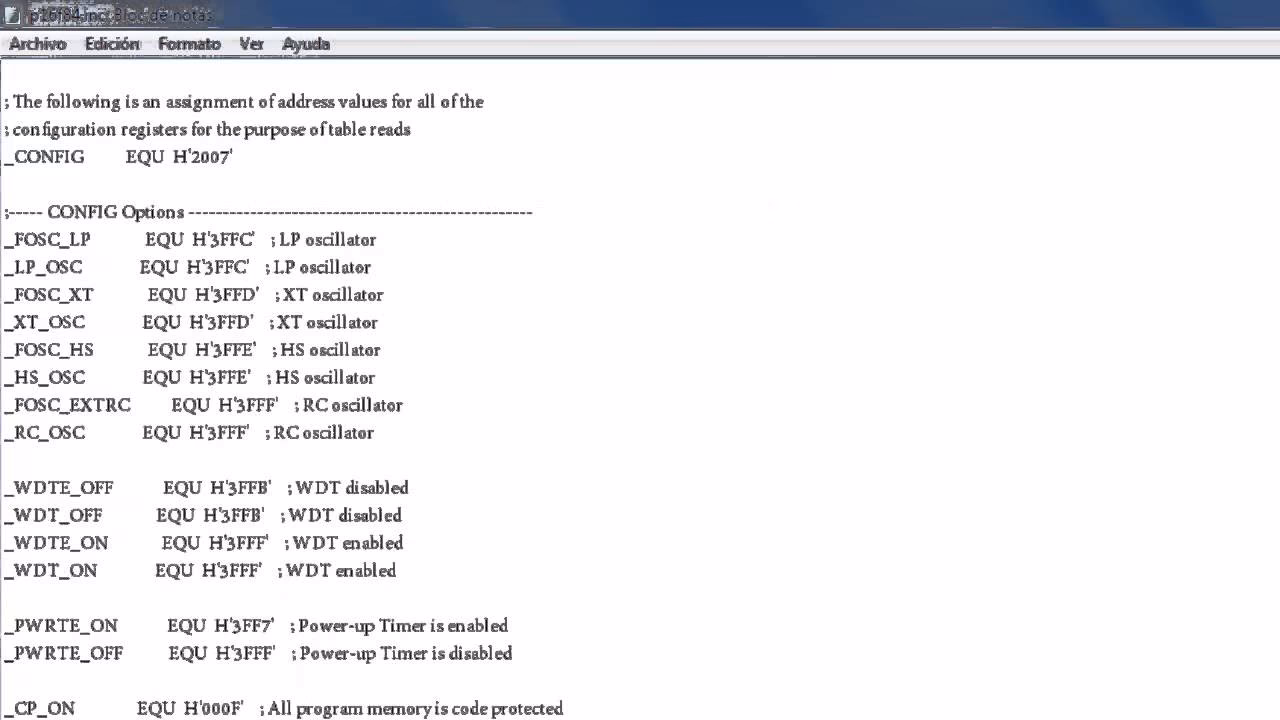

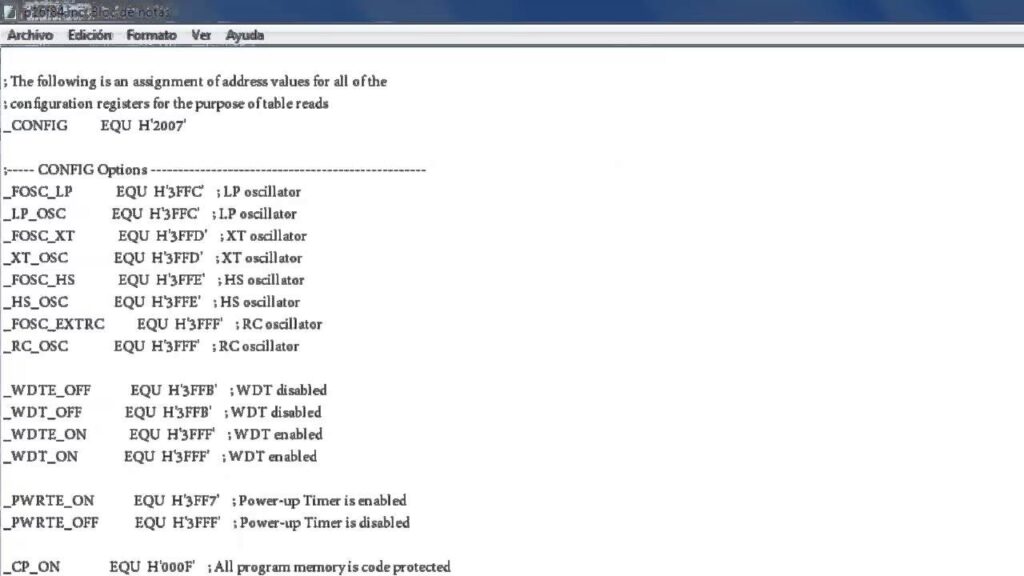

El Universo de las Librerías en la Programación PIC
Las librerías son un pilar fundamental en la programación moderna, y la programación de microcontroladores no es la excepción. Simplifican enormemente el desarrollo al proporcionar funciones preescritas que abstraen la complejidad de interactuar directamente con los registros de hardware del PIC. Sin embargo, para los recién llegados, su gestión y ubicación pueden generar cierta confusión.
Muchos programadores novatos se encuentran con el dilema de no encontrar librerías comunes como spi.h, usart.h o delays.h cuando intentan implementar funcionalidades avanzadas como la comunicación serial o el control preciso de tiempos. La pregunta recurrente es: ¿Es necesario crear estas librerías desde cero o se pueden obtener de algún lugar?
La buena noticia es que, en la mayoría de los casos, no necesitas crear tus propias librerías para periféricos estándar. Los compiladores modernos para PIC, como el popular Microchip XC8 (anteriormente conocido como C18), proporcionan un conjunto robusto de librerías periféricas. Sin embargo, hay un detalle importante: en las versiones más recientes de XC8, estas librerías periféricas no vienen incluidas por defecto con la instalación principal del compilador. Debes descargarlas e instalarlas por separado desde el sitio web de Microchip.
Librerías del Compilador XC8 para PIC18
El compilador XC8 es la opción predilecta para programar microcontroladores PIC de 8 bits, incluyendo la popular serie PIC18F, como el PIC18F4550 o el PIC18F2550. Las librerías que ofrece XC8 facilitan la interacción con los diversos periféricos integrados en estos chips, tales como temporizadores (timers), convertidores analógico-digital (ADC), módulos de modulación por ancho de pulso (PWM), interfaces de comunicación serial universal asíncrona (UART), y muchas otras.
Si bien las librerías son una bendición para acelerar el desarrollo, es crucial entender su funcionamiento subyacente. Confiar ciegamente en las librerías sin comprender los registros de control de los periféricos puede limitar tu capacidad para depurar problemas, optimizar el código o implementar funcionalidades muy específicas. Es altamente recomendable, incluso para quienes usan librerías, tener al menos una idea de cómo configurar manualmente estos periféricos. Esto te dará una base sólida y te permitirá comprender lo que las funciones de la librería están haciendo por ti.
Requisitos Esenciales para Programar PICs en C
Para embarcarte en la programación de Microcontroladores PIC en C, necesitarás un conjunto de herramientas de software y hardware. Aquí te presentamos una lista de lo indispensable:
- Compilador XC8: Es el corazón de tu desarrollo. Asegúrate de instalar también las librerías periféricas por separado si usas una versión reciente.
- MPLAB X IDE: El entorno de desarrollo integrado (IDE) oficial de Microchip. Aquí escribirás, compilarás y depurarás tu código.
- Software de Simulación: Programas como PROTEUS son invaluables para probar tu código y diseño de hardware virtualmente antes de grabarlo en un chip físico, lo que te ahorrará tiempo y componentes.
- Placa de Desarrollo o Protoboard: Un lugar donde montar tu microcontrolador y los componentes necesarios para tu circuito. Puede ser una placa prefabricada para PIC DIP40 o un simple protoboard.
- Programador: Un dispositivo para transferir el archivo
.hexdesde tu computadora al microcontrolador. Opciones populares incluyen el PICKIT3 (o clones accesibles), CANAKIT PICKIT2, o incluso programadores DIY como el BRENNER 8. Estos programadores suelen usar el método ICSP (In-Circuit Serial Programming), que permite programar el chip sin retirarlo del circuito. - Microcontrolador PIC: El chip en sí (por ejemplo, PIC18F4550, PIC18F2550, PIC16F628).
- Datasheet del Microcontrolador: El manual técnico de tu PIC específico. Es tu Biblia para entender cada pin, registro y funcionalidad del chip.
- Guía de Referencia de las Librerías C para PIC: La documentación oficial de las librerías de tu compilador.
Entendiendo las Cadenas de Caracteres en C (y su Relevancia para PICs)
A diferencia de otros lenguajes de programación que tienen un tipo de dato específico para las cadenas de texto (strings), el lenguaje C las maneja como arreglos de caracteres. Esto es una característica fundamental que debes dominar, especialmente al interactuar con interfaces como LCDs, módulos Bluetooth o cualquier periférico que requiera el envío o recepción de texto.
Una característica distintiva de las cadenas en C es que siempre terminan con un carácter nulo, representado como '\0'. Este carácter especial marca el fin de la cadena y es crucial para que las funciones de manipulación de cadenas sepan dónde detenerse. Cuando declaras un arreglo de caracteres y lo inicializas con una cadena literal (por ejemplo, char miCadena[] = "Hola";), el compilador automáticamente añade este '\0' al final.
Es importante recordar que no puedes asignar cadenas directamente o concatenarlas con operadores como + de la misma manera que lo harías con números. Necesitarás funciones específicas para estas operaciones.
Funciones Esenciales para Manipulación de Cadenas ()
La biblioteca estándar <string.h> es tu mejor aliada para trabajar con cadenas de caracteres. Proporciona una serie de funciones potentes que te permiten copiar, concatenar, comparar y buscar dentro de cadenas. Aquí te presentamos algunas de las más utilizadas:
| Función | Descripción | Consideraciones Importantes |
|---|---|---|
strcpy(char *destino, const char *fuente) | Copia la cadena fuente en la cadena destino. La copia es destructiva, sobrescribiendo el contenido previo de destino. | destino debe tener suficiente espacio para almacenar fuente y su carácter nulo. Un desbordamiento de búfer es un error común si no se dimensiona correctamente. |
strncpy(char *destino, const char *fuente, size_t n) | Copia hasta n caracteres de fuente a destino. | Si fuente es más corta que n, se rellenará destino con ceros nulos. Si fuente es más larga, no se garantiza que destino termine en nulo si n es igual a la longitud de fuente. ¡A menudo es necesario añadir '\0' manualmente! |
strcat(char *destino, const char *fuente) | Concatena la cadena fuente al final de la cadena destino. El carácter nulo de destino es sobrescrito por el primer carácter de fuente. | destino debe tener suficiente espacio para la cadena resultante. |
strncat(char *destino, const char *fuente, size_t n) | Concatena hasta n caracteres de fuente al final de destino. | Esta función siempre agrega un carácter nulo al final del resultado, lo que la hace más segura que strncpy en este aspecto. |
strlen(const char *cadena) | Devuelve la longitud de la cadena en número de caracteres, excluyendo el carácter nulo final. | Útil para conocer el tamaño real de una cadena. |
strcmp(const char *cadena1, const char *cadena2) | Compara lexicográficamente cadena1 y cadena2. | Devuelve 0 si son iguales; un valor menor que 0 si cadena1 es menor que cadena2; y un valor mayor que 0 si cadena1 es mayor que cadena2. La comparación es sensible a mayúsculas y minúsculas. |
Funciones para Caracteres Individuales ()
La biblioteca <ctype.h> ofrece funciones para clasificar y transformar caracteres individuales. Son muy útiles para validar entradas o normalizar texto:
isalnum(char c): Verdadero sices una letra o un dígito.isalpha(char c): Verdadero sices una letra.isdigit(char c): Verdadero sices un dígito.islower(char c): Verdadero sices una letra minúscula.isupper(char c): Verdadero sices una letra mayúscula.isspace(char c): Verdadero sices un espacio en blanco, tabulador, salto de línea, etc.toupper(char c): Convierteca mayúscula si es una letra minúscula; de lo contrario, devuelvecsin cambios.tolower(char c): Convierteca minúscula si es una letra mayúscula; de lo contrario, devuelvecsin cambios.
Preguntas Frecuentes sobre Programación de PICs en C
¿Es necesario crear mis propias librerías para PIC si uso un compilador como XC8?
En la mayoría de los casos, no es necesario. Compiladores como XC8 ya incluyen un conjunto de librerías periféricas que cubren las funcionalidades más comunes de los microcontroladores PIC (UART, SPI, I2C, ADC, timers, etc.). Sin embargo, hay escenarios donde podría ser útil crear tus propias librerías:
- Cuando necesitas una funcionalidad muy específica o altamente optimizada que no está cubierta por las librerías estándar.
- Para encapsular código complejo y reutilizable en tus propios proyectos, mejorando la modularidad.
- Si estás trabajando con un periférico externo muy particular para el cual no hay librerías disponibles.
¿Por qué mi programador (ej. PICKIT 3) no reconoce mi microcontrolador PIC?
Este es un problema común que puede tener varias causas. Aquí algunas de las más frecuentes:
- Drivers Incompletos o Incorrectos: Asegúrate de que los drivers de tu programador estén correctamente instalados y actualizados en tu sistema operativo.
- Conexión Incorrecta: Verifica que los pines de programación (VPP, VDD, VSS, PGD, PGC) estén correctamente conectados entre el programador y el microcontrolador, y que el PIC esté alimentado adecuadamente.
- Microcontrolador Soportado: No todos los programadores o versiones de software de programadores soportan todos los modelos de PIC. Por ejemplo, si tu software solo muestra PIC18F y 20F, y tú intentas programar un PIC16F628, es posible que la versión de tu software no tenga soporte para ese chip específico. Consulta la lista de dispositivos soportados por tu versión de software del programador.
- PIC Dañado: Aunque menos común, el microcontrolador podría estar dañado.
- Configuración del Proyecto: Asegúrate de que en la configuración de tu proyecto en MPLAB X o tu IDE, hayas seleccionado el modelo de PIC correcto que estás utilizando.
¿Qué tan importante es conocer los registros del PIC si uso librerías?
Es muy importante, aunque las librerías los abstraigan. Conocer los registros te permite:
- Depuración Avanzada: Entender cómo se configuran los periféricos a nivel de hardware te ayuda a identificar problemas cuando una librería no funciona como esperas.
- Optimización: A veces, el acceso directo a los registros puede ser más eficiente en términos de velocidad o tamaño de código que el uso de funciones de librería más genéricas.
- Flexibilidad: Te permite implementar configuraciones o modos de operación muy específicos que quizás no estén directamente expuestos por las funciones de la librería.
- Aprendizaje Profundo: Te da una comprensión más completa de cómo funcionan los microcontroladores a bajo nivel.
¿Qué es un archivo .hex y por qué es importante?
El archivo .hex (Intel HEX) es el formato de archivo de salida estándar generado por el compilador después de que tu código fuente en C ha sido traducido y enlazado. Contiene el código de máquina (instrucciones binarias) que el microcontrolador puede entender y ejecutar directamente, junto con información sobre las direcciones de memoria donde se deben almacenar estas instrucciones. Es importante porque es el archivo que tu programador utiliza para "flashear" o grabar el firmware en la memoria flash del microcontrolador. Sin este archivo, tu código C no puede ser transferido al chip para su ejecución.
Conclusión
La programación de microcontroladores PIC en C es una habilidad gratificante que abre la puerta a un sinfín de proyectos electrónicos. Desde la creación de tu primer proyecto hasta el dominio de las cadenas de caracteres y la comprensión de las librerías y los registros, cada paso te acerca más a convertir tus ideas en dispositivos funcionales. Recuerda que la práctica constante, la consulta de la documentación (especialmente los datasheets) y la experimentación son tus mejores aliados en este emocionante viaje. ¡Anímate a explorar y construir!
