Sensores de Presencia Ultrasónicos: Guía Completa

Los sensores de presencia, también conocidos como sensores de movimiento, son dispositivos electrónicos diseñados para activar o desactivar un sistema al detectar movimiento dentro de un área específica. Su implementación es fundamental para optimizar el consumo y la eficiencia energética en una amplia gama de sistemas, desde la iluminación y la ventilación hasta el aire acondicionado en entornos residenciales y de oficina. Además de su papel en la eficiencia, juegan un rol crucial en aplicaciones de seguridad, proporcionando una capa adicional de protección.

Dentro de la variedad de tecnologías de detección disponibles, los sensores ultrasónicos se destacan por su método único de operación, utilizando ondas sonoras de alta frecuencia para mapear el entorno y detectar cualquier alteración. Este artículo explorará en profundidad qué son los sensores de presencia ultrasónicos, cómo operan, sus aplicaciones más comunes, su nivel de precisión y cómo pueden ser integrados en proyectos prácticos, ofreciendo una visión completa de esta versátil tecnología.

¿Qué son los Sensores de Presencia Ultrasónicos?

Los sensores de presencia ultrasónicos son dispositivos que detectan movimiento o la presencia de objetos y personas mediante la emisión y recepción de ondas de sonido de alta frecuencia, imperceptibles para el oído humano. Su funcionamiento se basa en el principio del eco, similar al sonar de los murciélagos. El sensor emite una onda ultrasónica que viaja por el ambiente y rebota en cualquier objeto que encuentra a su paso. Al regresar al detector, si este percibe una variación en la onda original o la presencia de un nuevo objeto, se activa la función para la que fue configurado.

Esta capacidad de captar variaciones en el espacio los convierte en una herramienta excepcionalmente útil para detectar movimientos sutiles o incluso la presencia estática de personas, ya que pueden percibir pequeños cambios en la distribución del sonido en una habitación. A diferencia de otros tipos de sensores, los ultrasónicos son menos susceptibles a las variaciones de temperatura o a la luz ambiental, lo que los hace ideales para ciertas aplicaciones donde se requiere una detección constante y fiable.

Tipos de Sensores de Movimiento: Una Comparativa

El mercado ofrece diversos tipos de sensores de movimiento, cada uno con un modo de funcionamiento particular que se adapta a distintas necesidades y entornos. Comprender sus diferencias es clave para seleccionar la tecnología más adecuada para cada proyecto.

Mientras que los sensores por infrarrojos son ampliamente utilizados por su coste y eficacia en la detección de calor, los ultrasónicos ofrecen una ventaja única al detectar la presencia mediante el mapeo del espacio con sonido, lo que los hace excelentes para monitorear áreas donde la detección de movimiento, incluso mínimo, es crucial.

Aplicaciones Prácticas de los Sensores de Presencia

La versatilidad de los sensores de movimiento, y en particular los ultrasónicos, se manifiesta en su amplio abanico de aplicaciones, tanto en el ámbito doméstico como en el industrial y comercial. Su principal objetivo es mejorar la eficiencia y la comodidad.

• Iluminación Inteligente: Una de las aplicaciones más frecuentes es la activación de la iluminación en zonas de paso como pasillos, escaleras, entradas o garajes. El sensor detecta la presencia y enciende las luces automáticamente, apagándolas cuando no se detecta movimiento por un tiempo determinado. Esto no solo ahorra energía, sino que también aumenta la seguridad y la comodidad al evitar la necesidad de buscar interruptores en la oscuridad.
• Sistemas de Climatización y Ventilación: Los sensores de presencia pueden integrarse con sistemas de aire acondicionado, calefacción y ventilación. Por ejemplo, en oficinas, pueden apagar la climatización de una sala cuando esta queda vacía, o ajustarla a un modo de bajo consumo. En el ámbito de la ventilación, son especialmente útiles en cuartos de baño. En lugar de conectar el extractor a un interruptor de luz (que podría no usarse si hay luz natural), un sensor activa el extractor solo cuando hay presencia, eliminando humedades y malos olores de manera eficiente y ahorrando energía. Esta funcionalidad es clave en sistemas de Demanda Controlada de Ventilación (DCV) multizona, permitiendo una gestión ON/OFF o MIN/MAX sencilla de compuertas o bocas bi-caudal.
• Seguridad y Alarmas: Aunque no es su función principal, los sensores de presencia son un componente esencial en los sistemas de alarma. Detectan intrusos al identificar movimiento en áreas restringidas y pueden activar alarmas sonoras, luminosas o enviar notificaciones.
• Automatización de Puertas y Accesos: En entornos comerciales o edificios públicos, los sensores de movimiento se utilizan para abrir automáticamente puertas, facilitando el acceso y el flujo de personas, lo que es especialmente útil para personas con movilidad reducida o al transportar objetos pesados.

La capacidad de estos sensores para automatizar funciones basándose en la ocupación del espacio los convierte en herramientas indispensables para crear entornos más inteligentes, eficientes y seguros.

Regulación y Ajuste de los Sensores de Movimiento

Una de las grandes ventajas de los sensores de presencia es su capacidad de ser regulados y ajustados para adaptarse a las necesidades específicas de cada instalación. Esta flexibilidad asegura que el dispositivo funcione de manera óptima, evitando activaciones innecesarias o, por el contrario, garantizando una detección precisa cuando se requiere. Las formas de regulación más comunes son:

• Alcance en metros: Permite definir la distancia máxima a la que el sensor detectará movimiento. Esto es crucial para evitar que el dispositivo interactúe con zonas fuera de su ámbito de actuación deseado. Por ejemplo, en un pasillo, se puede ajustar el alcance para que no detecte el movimiento en habitaciones adyacentes.
• Tiempo de activación: Esta regulación determina el período durante el cual el sistema permanecerá activo después de la última detección de movimiento. Es decir, una vez que el sensor detecta un cuerpo y activa el sistema (por ejemplo, la luz), este permanecerá encendido por el tiempo configurado, y solo se apagará si no se detecta más movimiento transcurrido ese lapso. Esto es vital para evitar que las luces se apaguen demasiado rápido en una habitación ocupada.
• Luminosidad (Sensores Crepusculares): Algunos detectores de presencia incorporan un sensor de luminosidad, lo que permite que el dispositivo funcione exclusivamente bajo ciertas condiciones de luz ambiental. Se puede optar por que el sensor active la luz solo durante la noche o cuando la luz natural sea insuficiente, o que funcione sin importar la luminosidad. Esta característica es fundamental para maximizar el ahorro energético, ya que evita encender luces en pleno día cuando no es necesario.

Estas opciones de regulación brindan un control preciso sobre el comportamiento del sensor, permitiendo una adaptación perfecta a las condiciones específicas del entorno y a los requisitos de ahorro energético o seguridad deseados.

La Precisión en los Sensores Ultrasónicos: ¿Qué Esperar?

La precisión es un factor crítico en cualquier sistema de medición, y los sensores ultrasónicos no son una excepción. En aplicaciones industriales, donde la fiabilidad y la exactitud son primordiales, los sensores ultrasónicos demuestran una notable consistencia. Se considera que precisiones absolutas que oscilan entre el 1% y el 3% son realistas y alcanzables en un rango operativo de temperatura que va desde -25 °C hasta +70 °C.

Cuando se habla de la precisión de las mediciones en los sensores ultrasónicos, se hace referencia directamente a la precisión absoluta del valor medido que se obtiene en su salida analógica. Esto significa que, si un sensor indica una distancia de 100 cm, el valor real estará dentro de un margen de 1 a 3 cm de esa lectura, dependiendo del modelo y las condiciones ambientales. Esta fiabilidad los convierte en una opción robusta para tareas que requieren mediciones de distancia consistentes y repetibles, como el control de nivel de líquidos, la detección de objetos en líneas de producción o la navegación de robots, donde un pequeño margen de error es aceptable dentro de los parámetros de diseño del sistema.

Conectando tu Sensor Ultrasónico: Guía Paso a Paso con Arduino

Para aquellos que se inician en el mundo de la electrónica y la programación, conectar un sensor ultrasónico a una placa de desarrollo como Arduino es un excelente punto de partida para proyectos de medición de distancia, automatización o seguridad. El sensor HC-SR04 es uno de los más populares debido a su bajo coste y facilidad de uso.

¿Cómo funciona el sensor ultrasónico HC-SR04 para medir distancia?

El HC-SR04 opera bajo el principio del tiempo de vuelo (Time-of-Flight). Este sensor posee dos transductores: uno que actúa como emisor y otro como receptor. El emisor lanza un pulso de sonido a una frecuencia de 40 KHz, inaudible para los humanos. Esta señal viaja por el aire y, al encontrar un objeto, rebota y regresa al sensor. El transductor receptor detecta la señal de retorno y el sensor calcula el tiempo que tardó la onda en ir y volver. Conociendo la velocidad del sonido en el aire, se puede determinar la distancia al objeto. Dado que la señal recorre la distancia dos veces (ida y vuelta), la distancia real al objeto es la mitad de la distancia total calculada.

Características Técnicas del HC-SR04

• Voltaje de operación: 5 V
• Corriente de operación: 15 mA
• Frecuencia de trabajo: 40 KHz
• Rango máximo de detección: 4 m
• Rango mínimo de detección: 2 cm
• Ángulo de medición: 15 grados
• Señal de disparo (Trigger): 10 µs
• Medidas: 45x20x15 mm

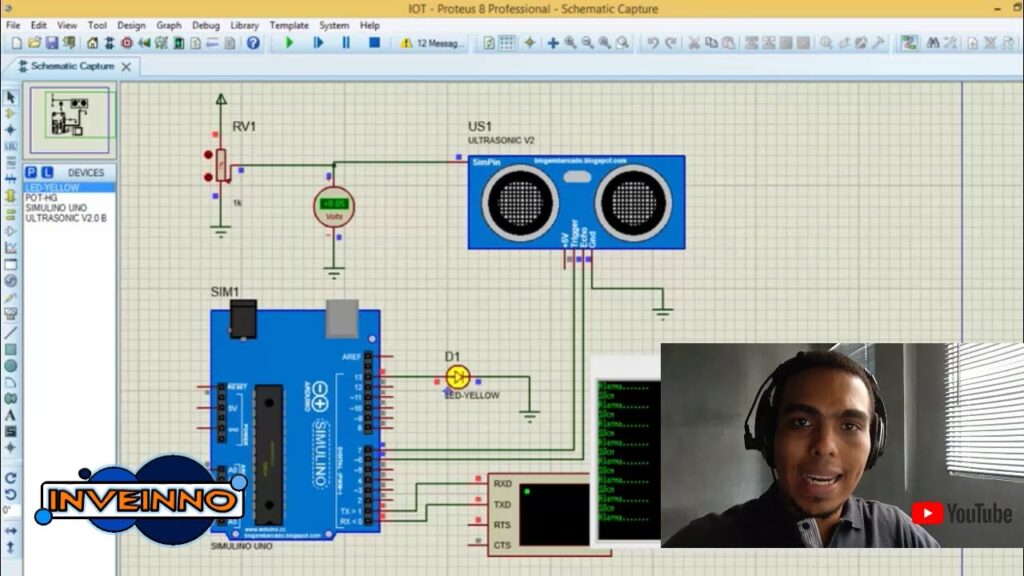

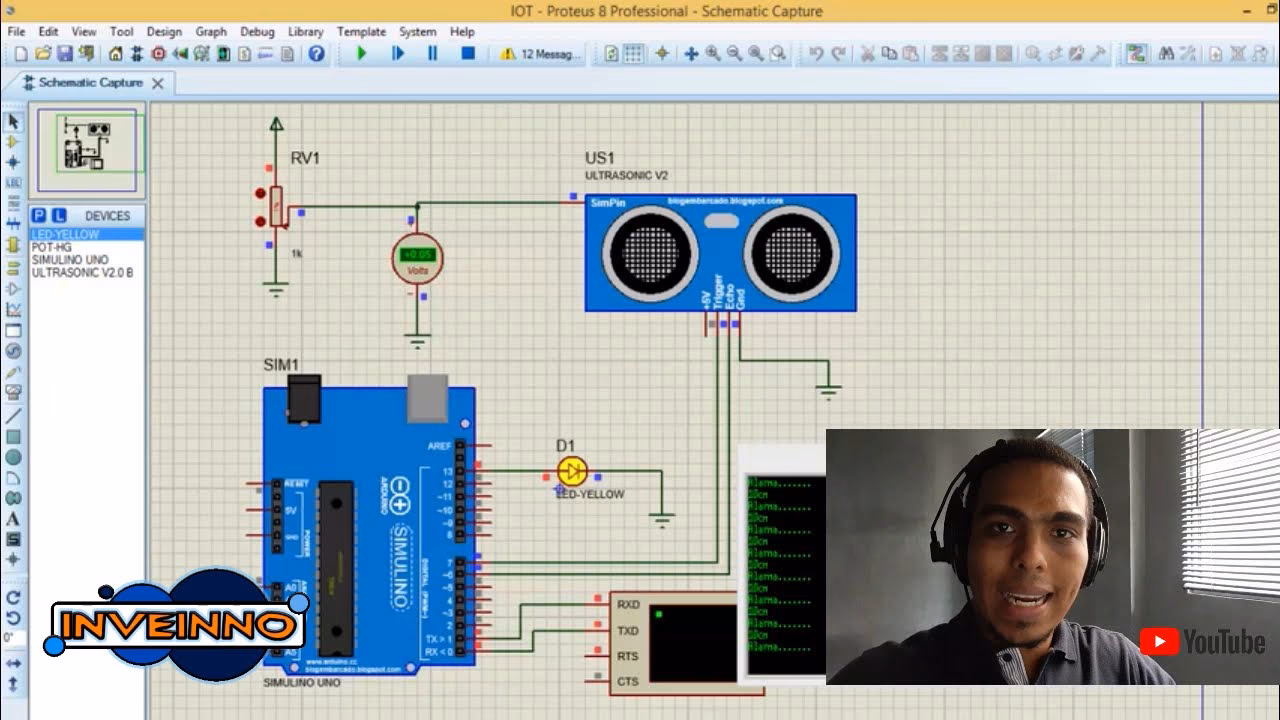

Conexiones del Sensor Ultrasónico HC-SR04 con Arduino

El sensor HC-SR04 cuenta con cuatro pines de conexión, lo que facilita su integración con Arduino:

• VCC: Pin de alimentación, se conecta a los 5V de Arduino.
• Trig (Trigger): Pin de disparo, se configura como salida en Arduino y se le envía un pulso de 10 µs para iniciar la emisión de la onda ultrasónica.
• Echo: Pin de eco, se configura como entrada en Arduino y recibe un pulso cuya duración es proporcional al tiempo que tardó la onda en regresar.
• GND: Pin de tierra, se conecta al GND de Arduino.

Para medir la distancia, el proceso en el código de Arduino implica enviar un pulso corto (10 µs) por el pin Trig. Luego, se mide la duración del pulso recibido en el pin Echo. Esta duración, que representa el tiempo de ida y vuelta de la onda sonora, se convierte en distancia utilizando la fórmula de la velocidad del sonido. La velocidad del sonido es aproximadamente 340 metros por segundo. Si se trabaja con centímetros y microsegundos, la relación simplificada para la distancia es `tiempo / 59`, donde 'tiempo' es la duración del pulso en el pin Echo. Este valor final representa la distancia en centímetros.

Con esta configuración básica, se pueden desarrollar proyectos sencillos como un medidor de distancia en tiempo real que muestre los resultados en el monitor serie de Arduino, o incluso sistemas más complejos como una alarma visual que encienda un LED si un objeto se acerca a una distancia predefinida. La simplicidad y eficacia del HC-SR04 lo hacen ideal para experimentar con la detección de proximidad y distancia.

Optimización de Mediciones: Consejos y Librerías Esenciales

Si bien los sensores ultrasónicos como el HC-SR04 son muy versátiles, es importante conocer sus limitaciones para garantizar mediciones precisas y fiables en diferentes escenarios. Entender estos factores y cómo mitigarlos puede mejorar significativamente el rendimiento de tus proyectos.

Limitaciones y Factores Ambientales

• Ángulo de Incidencia: Para obtener mediciones precisas, el objeto debe estar dentro del ángulo de medición del sensor (aproximadamente 15 grados para el HC-SR04) y la superficie del objeto debe ser lo suficientemente grande y reflectante. Objetos muy pequeños, superficies irregulares, blandas o que absorben el sonido pueden dificultar o impedir la detección. Idealmente, el sensor debe apuntar perpendicularmente al objetivo.
• Temperatura y Humedad: La velocidad del sonido en el aire no es constante; varía con la temperatura y, en menor medida, con la humedad. En aplicaciones que requieren alta precisión y operan en entornos con fluctuaciones significativas de temperatura y humedad relativa, es recomendable ajustar el cálculo de la distancia. Existen fórmulas que permiten compensar estos factores, incorporando la temperatura del ambiente en el cálculo de la velocidad del sonido para obtener una medición más ajustada a la realidad.

Mejorando la Precisión con Librerías

Para aplicaciones que demandan una mayor precisión y robustez en las mediciones, la comunidad de Arduino ha desarrollado herramientas que simplifican y optimizan el uso de estos sensores. Una de las librerías más destacadas es NewPing.h, desarrollada por Tim Eckel.

La librería NewPing.h está diseñada específicamente para trabajar con una amplia gama de sensores de distancia ultrasónicos. Ofrece funcionalidades avanzadas que van más allá de la simple lectura de pulso, incluyendo:

• Promedio de Mediciones: Permite realizar múltiples mediciones consecutivas y promediar los resultados, lo que ayuda a suavizar las lecturas y reducir el impacto de errores puntuales o ruido.
• Manejo de Tiempos de Espera: Optimiza los tiempos de espera entre pings para garantizar mediciones consistentes y evitar lecturas erróneas cuando no se detecta un eco.
• Fácil Configuración: Simplifica la configuración de los pines Trigger y Echo, así como el rango máximo de detección, haciendo el código más limpio y legible.

Al utilizar librerías como NewPing.h, los desarrolladores pueden centrarse más en la lógica de su aplicación y menos en los detalles de bajo nivel de la comunicación con el sensor, al mismo tiempo que obtienen mediciones más fiables y estables. La implementación de estas herramientas es un paso clave para llevar los proyectos con sensores ultrasónicos a un nivel superior de precisión y rendimiento.

Sensores Ultrasónicos Populares: HC-SR04 vs JSN-SR04T

Aunque el HC-SR04 es un favorito en el mundo maker, existe una variante notable, el JSN-SR04T, que ofrece características adicionales, especialmente para entornos más exigentes. Comprender sus diferencias es crucial para elegir el sensor adecuado para cada proyecto.

El JSN-SR04T es particularmente útil para aplicaciones donde el sensor estará expuesto a la humedad o al aire libre, como la medición de niveles de agua en tanques o la detección de objetos en exteriores. Su diseño de un solo transductor lo hace más compacto en la parte sensible al entorno, mientras que su electrónica de procesamiento se mantiene en una placa separada, lo que facilita su integración en sistemas protegidos. A pesar de estas diferencias, ambos sensores utilizan el mismo principio de tiempo de vuelo y pueden ser controlados con lógicas de programación muy similares, incluso compartiendo librerías como NewPing.h.

Preguntas Frecuentes sobre Sensores Ultrasónicos

¿Qué es un sensor de presencia?

Un sensor de presencia o movimiento es un dispositivo electrónico que activa o desactiva un sistema (como luces, ventilación o alarmas) al detectar movimiento o la presencia de un objeto o persona en su área de cobertura.

¿Cómo funciona un sensor de presencia ultrasónico?

Funciona emitiendo ondas de sonido de alta frecuencia. Cuando estas ondas chocan con un objeto, rebotan y regresan al sensor. El sensor mide el tiempo que tardan las ondas en ir y volver para calcular la distancia y detectar la presencia o el movimiento de dicho objeto.

¿Para qué se utilizan los sensores de movimiento?

Se utilizan comúnmente para la automatización de la iluminación en pasillos y entradas, la activación de sistemas de climatización o ventilación (como extractores de baño), y como componente en sistemas de seguridad y alarmas para detectar intrusos.

¿Qué tan precisos son los sensores ultrasónicos?

En aplicaciones industriales, los sensores ultrasónicos pueden alcanzar precisiones absolutas del 1% al 3% en un amplio rango de temperaturas (-25 °C a +70 °C). La precisión se refiere a la exactitud del valor medido en la salida.

¿Se ven afectados los sensores ultrasónicos por la temperatura o humedad?

Sí, la velocidad del sonido en el aire varía con la temperatura y, en menor medida, con la humedad. Para aplicaciones de alta precisión en entornos cambiantes, se recomienda aplicar correcciones en los cálculos de distancia basadas en estas variables ambientales.

¿Cuál es la diferencia entre HC-SR04 y JSN-SR04T?

El HC-SR04 es un sensor de uso general, no impermeable, con dos transductores. El JSN-SR04T es una versión impermeable, con un solo transductor (emisor/receptor), ideal para ambientes húmedos o exteriores, y con un rango de detección ligeramente diferente.

¿Necesito una librería para usar un sensor ultrasónico con Arduino?

No es estrictamente necesario; puedes programar la lógica de lectura directamente. Sin embargo, librerías como NewPing.h simplifican el código, mejoran la precisión con funciones como el promediado de mediciones y manejan de forma más robusta las interacciones con el sensor.

Los sensores de presencia ultrasónicos representan una solución eficiente y versátil para un sinfín de aplicaciones, desde el ahorro energético en el hogar hasta la automatización industrial. Su capacidad para detectar la presencia y el movimiento mediante ondas sonoras, junto con la posibilidad de ajustar su funcionamiento, los convierte en herramientas indispensables en la construcción de entornos más inteligentes y reactivos. La facilidad de integración con plataformas como Arduino abre un mundo de posibilidades para desarrolladores y entusiastas, permitiendo la creación de sistemas que no solo optimizan recursos, sino que también mejoran la comodidad y la seguridad en nuestra vida diaria. Dominar esta tecnología es, sin duda, un paso adelante hacia la innovación y la eficiencia.
