Conectando un Sensor PIR: Guía Paso a Paso Esencial

En el vasto universo de la electrónica y la automatización, los sensores de movimiento pasivos infrarrojos, comúnmente conocidos como sensores PIR (Passive InfraRed), se han convertido en una pieza fundamental. Su capacidad para detectar la presencia de seres vivos o cualquier objeto que emita calor y se mueva, los hace indispensables en una multitud de aplicaciones, desde sistemas de seguridad y alarmas hasta la automatización del hogar y la eficiencia energética en la iluminación. Si bien su principio de funcionamiento puede parecer complejo, su conexión a un microcontrolador o circuito es sorprendentemente sencilla, una vez que se comprenden sus fundamentos.

Este artículo te guiará a través del proceso de conexión de un sensor PIR, desglosando cada paso para que, incluso si eres un principiante, puedas implementarlo con éxito en tus proyectos. Exploraremos qué es exactamente un sensor PIR, cómo funciona, los componentes básicos que necesitarás y, por supuesto, la secuencia detallada para establecer su conexión, prestando especial atención a la lógica de su señal de disparo Normalmente Abierto (NA).

¿Qué es un Sensor PIR y Cómo Funciona?

Un sensor PIR es un dispositivo electrónico que mide la luz infrarroja (IR) que irradia de los objetos en su campo de visión. A diferencia de otros sensores que emiten energía, el PIR es 'pasivo' porque simplemente detecta la energía infrarroja existente. Todos los objetos con una temperatura por encima del cero absoluto emiten energía térmica en forma de radiación infrarroja, y los seres humanos, con su temperatura corporal constante, son excelentes emisores de esta radiación.

El corazón de un sensor PIR es un elemento piroeléctrico que genera una carga eléctrica cuando se expone a la radiación infrarroja. Un sensor PIR típico, como el popular HC-SR501, contiene dos de estos elementos, conectados en una configuración diferencial. Cuando no hay movimiento dentro del campo de detección, ambos elementos detectan la misma cantidad de radiación IR. Sin embargo, cuando un objeto caliente (como una persona) se mueve a través del campo de visión, pasa primero por uno de los elementos, creando una diferencia de voltaje. Luego, al pasar por el segundo elemento, se crea una diferencia de voltaje opuesta. Esta secuencia de pulsos positivos y negativos es interpretada por la electrónica interna del sensor como detección de movimiento, activando su salida digital.

La lente de Fresnel, esa cubierta de plástico con múltiples facetas que a menudo vemos en la parte superior del sensor, es crucial. No solo protege el elemento piroeléctrico, sino que también divide el campo de visión del sensor en múltiples zonas de detección, concentrando la radiación IR de diferentes ángulos hacia los elementos piroeléctricos, lo que amplifica la señal y mejora la sensibilidad.

Componentes Necesarios para la Conexión

Para conectar y probar un sensor PIR de manera efectiva, necesitarás algunos componentes básicos. La mayoría de los proyectos de aficionados utilizan un microcontrolador como cerebro del sistema, ya que facilita la lectura de la señal del sensor y la toma de decisiones basada en esa información.

• Sensor PIR: Obviamente, el sensor PIR en sí (por ejemplo, un módulo HC-SR501, que es muy común y fácil de usar).
• Microcontrolador: Una placa de desarrollo como Arduino UNO, ESP32, ESP8266 o Raspberry Pi. Estos proporcionan la alimentación necesaria y la capacidad de procesar la señal de salida del PIR.
• Cables Jumper: Para realizar las conexiones eléctricas entre el sensor y el microcontrolador.
• Protoboard (opcional pero recomendado): Una placa de pruebas que facilita la conexión temporal de componentes sin necesidad de soldar.
• Fuente de Alimentación: Generalmente, el puerto USB de tu computadora para alimentar el microcontrolador, que a su vez alimentará el sensor. También puede ser una fuente de alimentación externa de 5V o 3.3V, dependiendo de los requisitos de tu microcontrolador y sensor.
• Resistencias (Opcional): Aunque la mayoría de los módulos PIR tienen resistencias integradas, en algunos casos específicos o para la protección de entradas digitales, podría ser necesario añadir una resistencia pull-up o pull-down. Sin embargo, para la conexión básica, generalmente no son requeridas.

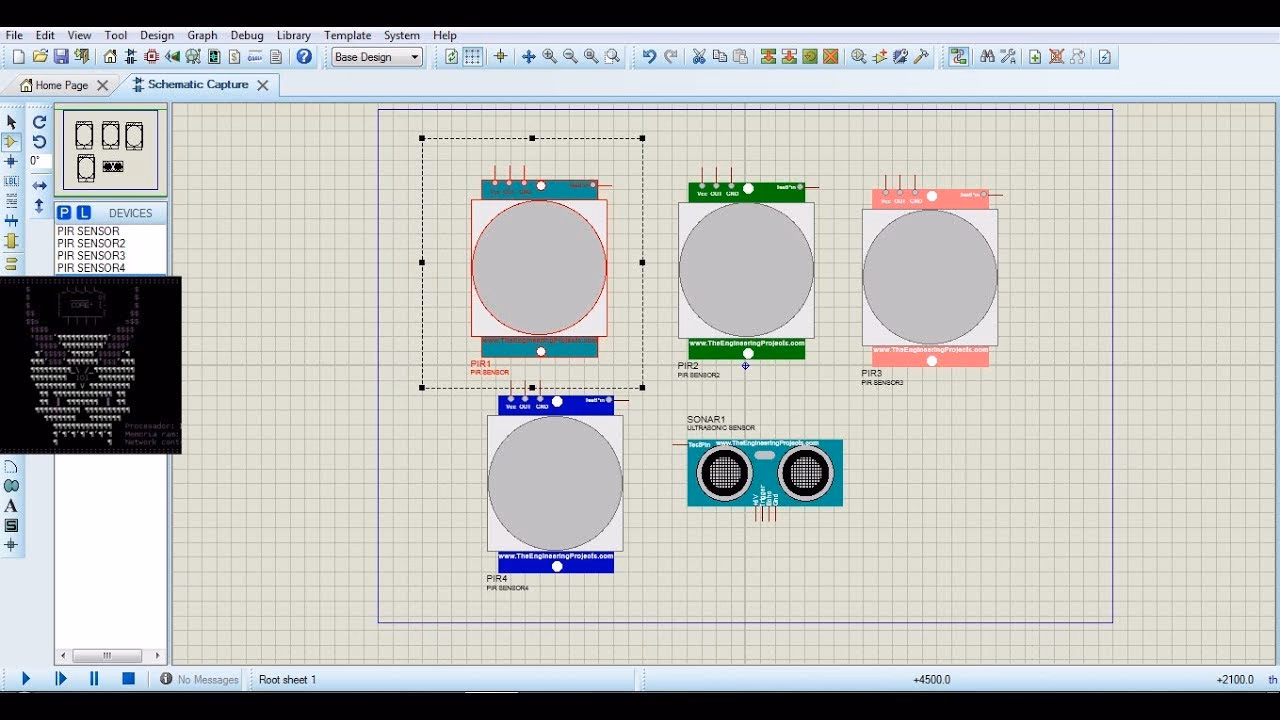

Guía Paso a Paso: Conectando tu Sensor PIR

La conexión de un sensor PIR es bastante directa, ya que la mayoría de los módulos comerciales vienen con tres pines principales. Es fundamental identificar correctamente cada uno para evitar daños al sensor o al microcontrolador debido a una conexión incorrecta de la polaridad.

La mayoría de los módulos PIR, como el HC-SR501, tienen tres pines claramente etiquetados, o al menos su función es estándar:

1. VCC (o +): Es el pin de alimentación positiva. Generalmente requiere entre 4.5V y 20V (aunque muchos funcionan bien con 5V, que es la salida común de Arduino).
2. GND (o -): Es el pin de tierra o negativo.
3. OUT (o S): Es el pin de salida de señal digital. Este pin es el que nos indica si se ha detectado movimiento.

Procedimiento de Conexión:

1. Identifica los Pines: Examina tu módulo PIR para identificar VCC, GND y OUT. A menudo están marcados en la parte trasera o en la placa de circuito impreso.
2. Conecta GND: Conecta el pin GND de tu sensor PIR al pin GND de tu microcontrolador. Esta es la conexión de tierra común para todo el circuito.
3. Conecta VCC: Conecta el pin VCC de tu sensor PIR al pin de alimentación positiva de tu microcontrolador. Para Arduino UNO, esto suele ser el pin de 5V. Para microcontroladores que operan a 3.3V (como algunos ESP32/ESP8266 o Raspberry Pi), asegúrate de que tu sensor PIR sea compatible con 3.3V o utiliza un regulador de voltaje si solo acepta 5V. La mayoría de los HC-SR501 son compatibles con 3.3V si se alimentan con 5V y su salida se reduce con un divisor de tensión, o directamente si el microcontrolador tolera 5V en su entrada digital. Sin embargo, muchos módulos PIR modernos son directamente compatibles con 3.3V.
4. Conecta OUT: Conecta el pin OUT (señal) de tu sensor PIR a un pin de entrada digital de tu microcontrolador. Por ejemplo, en un Arduino, puedes usar el pin digital 2. Este pin será configurado como INPUT en tu código para leer el estado del sensor.

Una vez realizadas estas conexiones, tu sensor PIR estará listo para recibir energía y enviar datos a tu microcontrolador. Es crucial verificar dos veces todas las conexiones antes de encender el sistema para evitar cortocircuitos o daños.

Entendiendo la Señal 'Normalmente Abierto' (NA)

La información proporcionada indica que "La señal de disparo del sensor es NA (Normalmente Abierto)". Esto es una característica estándar en muchos sensores digitales y es fundamental para entender cómo interpretar su salida.

Cuando decimos que una señal es Normalmente Abierto (NA), nos referimos a que en su estado de reposo, es decir, cuando no hay detección de movimiento, la salida del sensor está en un estado de bajo voltaje (LOW o 0V). Cuando el sensor detecta movimiento (el 'disparo'), la salida cambia a un estado de alto voltaje (HIGH o 3.3V/5V, dependiendo del voltaje de alimentación del sensor).

Imagina un interruptor. Normalmente Abierto significa que el interruptor está 'abierto' (sin contacto, sin corriente) hasta que algo lo 'cierra' (se detecta movimiento), permitiendo que la señal pase. En términos de lógica digital, esto se traduce en:

• Sin Movimiento Detectado: Salida = LOW (0V)
• Movimiento Detectado: Salida = HIGH (3.3V o 5V)

Esto simplifica enormemente la programación, ya que simplemente necesitas monitorear el pin de entrada digital de tu microcontrolador. Cuando el pin lee un estado HIGH, sabes que se ha detectado movimiento, y puedes activar la acción deseada (encender una luz, activar una alarma, etc.).

Consideraciones Importantes y Optimización

Los módulos PIR comunes como el HC-SR501 a menudo vienen con dos potenciómetros (pequeñas perillas ajustables) que permiten configurar su comportamiento:

• Sensibilidad (Sx): Este potenciómetro controla la distancia y la sensibilidad de detección. Girarlo permite ajustar si el sensor detecta movimientos pequeños o grandes, y a qué distancia máxima. Si experimentas muchas falsas alarmas, puedes reducir la sensibilidad.
• Tiempo de Retardo (Tx): Este potenciómetro ajusta el tiempo que la salida permanece en estado HIGH después de la detección de movimiento. Por ejemplo, si lo configuras a 5 segundos, la salida permanecerá HIGH durante 5 segundos después de que se detecte el último movimiento. Esto es útil para evitar que una luz se apague inmediatamente si la persona sigue en la habitación.

Además, algunos módulos tienen un jumper que permite seleccionar entre modos de disparo repetible y no repetible:

• Modo Repetible (H): Si se detecta movimiento mientras la salida está HIGH, el temporizador de retardo se reinicia. Esto es ideal para aplicaciones de iluminación, ya que la luz permanecerá encendida mientras haya movimiento continuo.
• Modo No Repetible (L): Una vez que se detecta movimiento y la salida se activa, permanece HIGH durante el tiempo de retardo preestablecido y luego vuelve a LOW, incluso si hay movimiento continuo. El sensor no detectará nuevo movimiento hasta que el ciclo actual haya terminado. Esto es más útil para sistemas de alarma donde solo se necesita una única notificación por evento.

Aplicaciones Comunes de los Sensores PIR

La versatilidad de los sensores PIR los hace aptos para una amplia gama de proyectos, desde la seguridad hasta la comodidad diaria:

• Sistemas de Alarma y Seguridad: La aplicación más obvia. Un PIR puede detectar intrusos y activar una alarma sonora o enviar una notificación.
• Iluminación Automática: Encender luces automáticamente cuando alguien entra en una habitación o pasillo, y apagarlas cuando no hay movimiento, lo que conduce a una gran eficiencia energética.
• Ahorro de Energía: Detectar si hay personas en una oficina o aula para apagar automáticamente el aire acondicionado o la calefacción cuando no se usa.
• Automatización del Hogar Inteligente: Integración con sistemas como Home Assistant o Google Home para activar escenas, enviar alertas o controlar otros dispositivos.
• Contadores de Personas: Monitorear el flujo de personas en un espacio determinado (aunque para conteos precisos se suelen usar sensores más avanzados).
• Disparadores de Cámaras: Activar una cámara de seguridad para grabar solo cuando se detecta movimiento, ahorrando espacio de almacenamiento.

Resolución de Problemas Comunes

Aunque la conexión de un PIR es sencilla, pueden surgir algunos problemas. Aquí te presentamos una tabla con los más frecuentes y sus posibles soluciones:

Preguntas Frecuentes (FAQs)

¿Puedo conectar un sensor PIR directamente a la corriente eléctrica de mi casa (220V/110V)?

No. Los módulos PIR como el HC-SR501 están diseñados para operar con voltajes bajos (generalmente 5V o 3.3V). Conectarlos directamente a la red eléctrica doméstica de alto voltaje los dañará instantáneamente y puede ser extremadamente peligroso. Si deseas controlar dispositivos de alto voltaje (como luces o electrodomésticos) con un PIR, necesitarás un relé o un módulo de conmutación de estado sólido controlado por tu microcontrolador.

¿Cuál es el alcance de detección típico de un sensor PIR?

El alcance varía entre los modelos y depende de la sensibilidad configurada. Un HC-SR501 típico puede detectar movimiento a distancias de entre 3 y 7 metros, con un ángulo de detección de aproximadamente 100 a 120 grados. Las condiciones ambientales como la temperatura ambiente también pueden afectar el alcance.

¿Necesito resistencias adicionales al conectar el sensor PIR al microcontrolador?

Para la conexión básica de los módulos PIR comunes como el HC-SR501 a un Arduino o ESP32, generalmente no se requieren resistencias pull-up o pull-down externas, ya que el módulo suele tener la circuitería necesaria. Sin embargo, si estás conectando un sensor PIR 'crudo' (sin el módulo de acondicionamiento de señal) o si tu microcontrolador tiene requisitos de entrada específicos, podrías necesitarlas. Siempre consulta la hoja de datos de tu sensor y microcontrolador.

¿Cómo sé si mi sensor PIR está funcionando correctamente?

Muchos módulos PIR tienen un pequeño LED indicador que parpadea cuando detectan movimiento. Además, puedes escribir un código sencillo para tu microcontrolador que lea el estado del pin de salida del PIR y lo imprima en el monitor serial. Si el valor cambia de LOW a HIGH cuando detectas movimiento, el sensor está funcionando.

¿Es el sensor PIR sensible a la luz o al calor directo?

El sensor PIR es sensible a los cambios en la radiación infrarroja, que es esencialmente calor. Por lo tanto, fuentes de calor directo como la luz solar que incide directamente sobre el sensor, radiadores, rejillas de ventilación de aire acondicionado o incluso mascotas pequeñas pueden causar falsas detecciones. Es importante ubicar el sensor lejos de estas fuentes para un rendimiento óptimo.

Conclusión

Conectar un sensor PIR es un punto de partida excelente para cualquiera que se adentre en el mundo de la electrónica y la automatización. Su simplicidad de uso, combinada con su potente capacidad de detección de movimiento, lo convierte en una herramienta invaluable para innumerables proyectos.

Al comprender sus principios básicos, la lógica de su señal Normalmente Abierto y cómo ajustar sus parámetros, estarás bien equipado para integrar estos sensores de manera efectiva en tus propias creaciones. Ya sea para mejorar la seguridad de tu hogar, hacer que tus luces sean más inteligentes o simplemente experimentar con la detección, el sensor PIR es una puerta de entrada fascinante al control del entorno. Recuerda siempre verificar tus conexiones y entender el comportamiento de tu sensor para asegurar un funcionamiento fiable y eficiente.
