RTClib: La Guía Definitiva para Tu Reloj en Arduino

En el vasto universo de la electrónica y la programación, los proyectos con Arduino a menudo requieren una gestión precisa del tiempo. Ya sea para registrar datos con marcas temporales exactas, programar eventos o simplemente mostrar la hora actual, un Módulo de Reloj de Tiempo Real (RTC) es una pieza fundamental. Aquí es donde entra en juego RTClib, una librería esencial que simplifica enormemente la interacción entre tu placa Arduino y los populares módulos RTC.

RTClib no es una librería cualquiera; es una bifurcación altamente optimizada y mejorada de la fantástica librería de reloj de tiempo real de JeeLabs, adaptada y mantenida por Adafruit. Esta evolución ha permitido que RTClib se convierta en una solución robusta y versátil, compatible con una amplia gama de microcontroladores y chips RTC, lo que la convierte en la elección predilecta para desarrolladores y aficionados por igual.

¿Qué es un Módulo RTC y por qué es importante?

Un Módulo de Reloj de Tiempo Real (RTC) es un circuito integrado diseñado para mantener la hora actual, incluso cuando el microcontrolador principal (como tu Arduino) está apagado o sin energía. Esto se logra mediante una pequeña batería de respaldo (generalmente una pila de botón CR2032) que alimenta el chip RTC, permitiéndole seguir contando el tiempo de manera ininterrumpida. La importancia de un RTC radica en la necesidad de tener una referencia temporal precisa y constante en proyectos donde la hora y la fecha son críticas. Imagina un sistema de riego automático que debe activarse a horas específicas, un registrador de datos que necesita estampar cada lectura con la hora exacta, o un reloj digital que nunca se atrase; en todos estos escenarios, un RTC es indispensable.

Los módulos RTC más comunes, como el DS1307, DS3231, PCF8523 y PCF8563, se comunican con el Arduino a través del protocolo I2C (Inter-Integrated Circuit), que requiere solo dos pines de datos (SDA y SCL) para la comunicación. Esta eficiencia en el uso de pines es otra ventaja significativa, liberando pines digitales y analógicos para otras funciones en tu proyecto.

Instalación de RTClib: Un Proceso Sencillo

Una de las grandes ventajas de RTClib es su facilidad de instalación, gracias al gestor de librerías del IDE de Arduino. No necesitas descargar archivos manualmente ni preocuparte por la ubicación de las carpetas; todo se maneja de forma automática.

Sigue estos pasos para instalar RTClib en tu entorno de desarrollo de Arduino:

1. Abre tu IDE de Arduino. Asegúrate de tener la versión más reciente para una mejor compatibilidad y acceso a las últimas características.

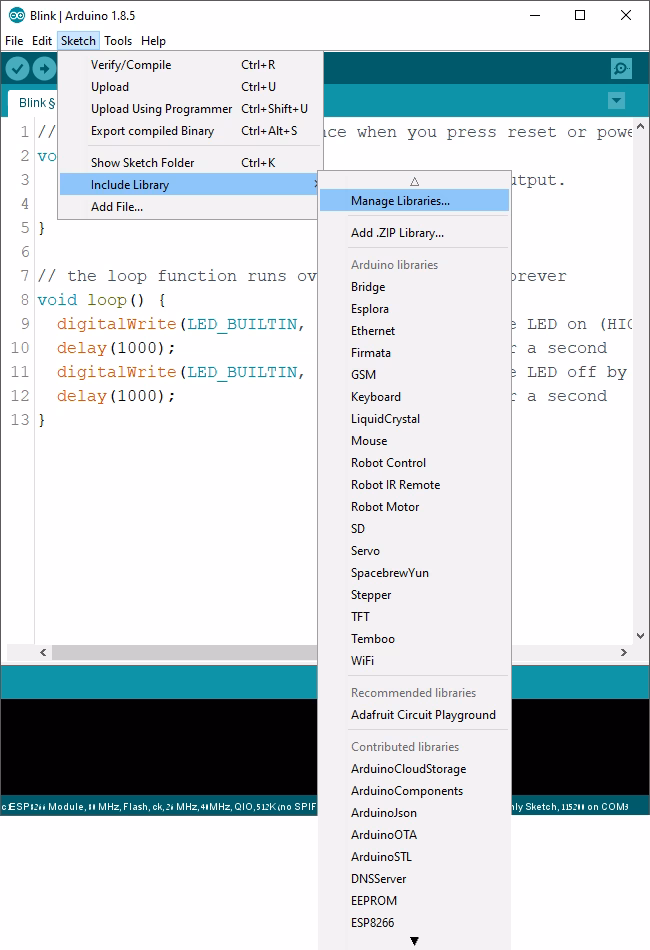

2. Navega hasta el menú superior. Haz clic en Sketch > Incluir Librería > Administrar Librerías.... Esto abrirá el "Gestor de Librerías".
3. En la barra de búsqueda del Gestor de Librerías, escribe "RTClib".
4. Verás la librería "RTClib by Adafruit" en los resultados. Haz clic en ella.
5. Presiona el botón "Instalar". El IDE de Arduino descargará e instalará automáticamente la librería y sus dependencias (si las hubiera, aunque para RTClib la principal es la librería Wire, que ya viene preinstalada con el IDE).
6. Una vez completada la instalación, el botón cambiará a "INSTALLED". Ya puedes cerrar el Gestor de Librerías.

¡Felicidades! RTClib ya está lista para ser utilizada en tus proyectos. Este método asegura que siempre tengas la versión más actualizada y compatible con tu IDE, evitando problemas comunes de instalación manual.

Compatibilidad Extendida: Módulos RTC y Microcontroladores

La versatilidad es una de las características más destacadas de RTClib. No solo es compatible con una amplia gama de módulos RTC, sino que también funciona a la perfección con diversas arquitecturas de microcontroladores de Arduino y otras placas de desarrollo. Esta compatibilidad es crucial para que los desarrolladores puedan reutilizar su código y conocimientos a través de diferentes plataformas.

Módulos RTC Soportados

RTClib ha sido diseñada para trabajar con los chips RTC más populares y accesibles del mercado, lo que te brinda flexibilidad al elegir el hardware para tu proyecto:

• DS1307: Uno de los módulos RTC más antiguos y comunes. Es económico y fácil de usar, aunque su precisión puede ser ligeramente inferior a la de modelos más nuevos, especialmente con fluctuaciones de temperatura.
• DS3231: Considerado el estándar de oro en precisión para RTCs. Incorpora un oscilador de cristal compensado por temperatura (TCXO) que le confiere una exactitud excepcional, con una deriva de solo unos pocos segundos al año. Ideal para aplicaciones donde la precisión es crítica.
• PCF8523: Un RTC de bajo costo y bajo consumo de energía, ideal para proyectos alimentados por batería. Ofrece una buena precisión para la mayoría de las aplicaciones generales.
• PCF8563: Otro RTC de bajo consumo de energía y bajo costo, similar al PCF8523. Es una excelente opción para dispositivos portátiles o proyectos que requieren maximizar la vida útil de la batería.

Esta amplia cobertura de chips garantiza que, sin importar el módulo RTC que adquieras, RTClib probablemente lo soportará, simplificando tu proceso de desarrollo.

Compatibilidad con Microcontroladores (MCU)

La librería ha sido probada y confirmada para funcionar en una extensa lista de microcontroladores, desde los clásicos ATmega hasta los más modernos ESP y ATSAM. Es importante tener en cuenta las notas específicas sobre los pines SDA/SCL para la comunicación I2C en algunas de estas plataformas, ya que pueden variar de los pines analógicos A4/A5 predeterminados en el Arduino UNO.

Esta tabla muestra la impresionante compatibilidad de RTClib, permitiéndote migrar tus proyectos entre diferentes plataformas sin reescribir la lógica principal de tu código para el RTC.

Funcionalidades Clave de RTClib

Más allá de la lectura básica de la hora, RTClib ofrece funcionalidades importantes para el manejo completo del tiempo. Una de las funciones útiles mencionadas es dayOfTheWeek().

• dayOfTheWeek(): Esta función devuelve un valor numérico que representa el día de la semana. Es crucial recordar que el rango es de 0 a 6, donde 0 corresponde al domingo, 1 al lunes, y así sucesivamente hasta 6 para el sábado. Esta convención es estándar en muchas librerías de tiempo y es importante tenerla en cuenta al programar lógica basada en el día de la semana.

Además de esto, RTClib permite:

• Obtener la fecha y hora actuales: Leer el año, mes, día, hora, minuto y segundo.
• Establecer la fecha y hora: Sincronizar el RTC con una hora específica, a menudo usando la hora de compilación del Arduino o un valor manual.
• Realizar cálculos de tiempo: Sumar o restar intervalos de tiempo, comparar fechas y horas.

Por Qué Elegir RTClib para tus Proyectos de Tiempo Real

Con tantas librerías disponibles, ¿por qué RTClib se destaca? Varias razones la hacen una opción superior para la gestión del tiempo en Arduino:

• Fiabilidad y Mantenimiento: Al ser una bifurcación de una librería bien establecida y mantenida activamente por Adafruit, RTClib se beneficia de un desarrollo continuo y corrección de errores, asegurando su fiabilidad.
• Amplia Compatibilidad: Como hemos visto, su soporte para múltiples chips RTC y microcontroladores la hace extremadamente flexible. No importa si estás usando un DS1307 antiguo o un DS3231 de alta precisión, o si cambias de un UNO a un ESP8266, RTClib probablemente funcionará.
• Facilidad de Uso: La API de la librería es intuitiva y fácil de aprender, incluso para principiantes. Las funciones están bien documentadas y los ejemplos incluidos en la librería (una vez instalada) te permiten empezar rápidamente.
• Comunidad y Soporte: Al ser un proyecto de Adafruit, se beneficia de una gran comunidad de usuarios y recursos de documentación, lo que facilita encontrar ayuda si te encuentras con problemas.
• Open Source: Su naturaleza de código abierto significa que puedes examinar el código, aprender de él y, si lo deseas, contribuir a su mejora. Esto fomenta la transparencia y la colaboración.

Elegir RTClib es optar por una solución probada, versátil y con un excelente soporte para todas tus necesidades de tiempo real en proyectos Arduino.

Consideraciones Adicionales al Trabajar con RTCs

Aunque RTClib simplifica la programación, hay algunos aspectos del hardware RTC que siempre debes tener en cuenta para asegurar el correcto funcionamiento de tu proyecto:

• Batería de Respaldo: Asegúrate de que tu módulo RTC tenga una batería de respaldo (generalmente una pila de botón CR2032) instalada y en buen estado. Sin ella, el RTC perderá la hora cada vez que se desconecte la alimentación principal.
• Conexiones I2C: La comunicación I2C es fundamental para los RTC. Verifica que los pines SDA y SCL de tu Arduino estén conectados correctamente a los pines SDA y SCL de tu módulo RTC. No olvides las resistencias pull-up si tu módulo no las incluye (la mayoría de los módulos comerciales ya las traen).
• Dirección I2C: Cada dispositivo I2C tiene una dirección única. RTClib se encarga de esto internamente para los chips compatibles, pero es un concepto importante a recordar si alguna vez depuras problemas de comunicación.
• Precisión vs. Costo: Decide qué nivel de precisión necesitas. Si un error de unos pocos segundos al mes es aceptable, un DS1307 o PCF8523 puede ser suficiente. Si necesitas una exactitud casi perfecta (por ejemplo, para experimentos científicos o sincronización crítica), el DS3231 es la mejor opción debido a su compensación de temperatura.
• Sincronización Inicial: Al encender el RTC por primera vez, o después de un largo período sin batería, necesitarás establecer la hora y fecha iniciales. Esto se puede hacer con un código simple que use la hora de compilación del Arduino o que pida al usuario que ingrese la hora.

Tener en cuenta estos detalles garantizará que tu implementación de RTC sea robusta y funcione como esperas.

Preguntas Frecuentes sobre RTClib y RTCs

¿Qué es RTClib y para qué sirve?

RTClib es una librería de software para Arduino que facilita la interacción con módulos de Reloj de Tiempo Real (RTC). Permite leer, establecer y manipular la fecha y hora de manera precisa en tus proyectos de electrónica, incluso cuando el Arduino no está alimentado.

¿Cómo instalo RTClib en mi IDE de Arduino?

La instalación es sencilla a través del Gestor de Librerías de Arduino. Abre el IDE, ve a Sketch > Incluir Librería > Administrar Librerías..., busca "RTClib" y haz clic en "Instalar".

¿RTClib es compatible con mi placa Arduino?

Sí, RTClib tiene una amplia compatibilidad. Funciona con la mayoría de las placas Arduino y microcontroladores basados en ATmega328 (UNO, Nano), ATmega32u4 (Leonardo), ATmega2560 (Mega), ESP8266, ATSAM, ATtiny, e Intel Curie, entre otros. Es importante verificar las notas específicas de pines SDA/SCL para tu placa en la tabla de compatibilidad.

¿Qué módulos RTC son compatibles con RTClib?

RTClib es compatible con los chips RTC más comunes, incluyendo DS1307, DS3231, PCF8523 y PCF8563. Esto te da flexibilidad para elegir el módulo que mejor se adapte a tus necesidades de presupuesto y precisión.

¿Qué significa el rango de dayOfTheWeek()?

La función dayOfTheWeek() de RTClib devuelve un número entero que representa el día de la semana, donde 0 es Domingo, 1 es Lunes, y así sucesivamente hasta 6 para Sábado. Es una convención estándar para la programación de tiempo.

¿Necesito alguna librería adicional para RTClib?

La principal dependencia de RTClib es la librería Wire, que es la encargada de la comunicación I2C. La librería Wire viene preinstalada con el IDE de Arduino, por lo que, en la mayoría de los casos, no necesitarás instalar nada más aparte de RTClib.

¿Por qué mi módulo RTC no funciona correctamente?

Los problemas comunes incluyen:

• Conexiones incorrectas: Asegúrate de que SDA y SCL estén conectados a los pines correctos de tu Arduino.
• Batería agotada o ausente: Sin una batería de respaldo, el RTC perderá la hora al apagarse.
• Módulo defectuoso: Aunque raro, puede ocurrir.
• Código incorrecto: Errores al inicializar el RTC o al leer/escribir la hora.
• Dirección I2C: Aunque RTClib maneja esto, a veces puede haber conflictos con otros dispositivos I2C.

Verifica siempre tus conexiones y el estado de la batería primero.

Conclusión

La librería RTClib es una herramienta indispensable para cualquier proyecto de Arduino que requiera una gestión precisa y fiable del tiempo. Su facilidad de instalación a través del Gestor de Librerías, su amplia compatibilidad con diversos módulos RTC y microcontroladores, y su conjunto de funciones robustas la convierten en una elección excelente tanto para principiantes como para desarrolladores experimentados. Al comprender cómo instalarla, qué módulos soporta y cómo interpretar sus funciones clave, estarás bien equipado para integrar capacidades de reloj de tiempo real en tus creaciones electrónicas. ¡Anímate a explorar sus posibilidades y dota a tus proyectos de una nueva dimensión temporal!
