Red 1-Wire: Simplicidad y Versatilidad Con Un Solo Hilo

En el vasto universo de la electrónica y la automatización, donde la comunicación eficiente entre dispositivos es crucial, emerge una tecnología que destaca por su ingeniosa simplicidad: la red 1-Wire. A diferencia de otros protocolos que requieren múltiples cables para transmitir datos y energía, 1-Wire (un solo cable) se las arregla con tan solo un hilo para ambas funciones, además de un cable de tierra. Esta característica la convierte en una solución increíblemente atractiva para aplicaciones donde la reducción de cableado es una prioridad, o donde se necesita una implementación sencilla y económica para redes de sensores distribuidos.

Imagina poder conectar múltiples sensores de temperatura, identificadores únicos o memorias a un único microcontrolador, utilizando solo dos cables en total. Esto es precisamente lo que permite 1-Wire. Desarrollada por Dallas Semiconductor (ahora parte de Maxim Integrated), esta tecnología ha encontrado su nicho en una amplia gama de aplicaciones, desde sistemas de monitoreo ambiental hasta control de acceso y gestión de activos. Su arquitectura de bus maestro-esclavo y su capacidad de alimentar dispositivos de forma "parasitaria" son pilares fundamentales que la distinguen. A lo largo de este artículo, exploraremos en profundidad cómo funciona esta fascinante red, cuáles son sus componentes clave, sus ventajas y limitaciones, y cómo se aplica en el mundo real.

¿Cómo Funciona la Red 1-Wire?

El principio de funcionamiento de 1-Wire es tan elegante como efectivo. Se basa en una comunicación asíncrona bidireccional sobre una única línea de datos compartida, además de una línea de tierra. La clave de su simplicidad reside en la forma en que los dispositivos se comunican y se alimentan.

Arquitectura Maestro-Esclavo

• Maestro: Generalmente un microcontrolador (como un Arduino, Raspberry Pi) o una interfaz de PC dedicada, que inicia y controla todas las comunicaciones en el bus. El maestro es el único que puede iniciar una transacción.
• Esclavos (Dispositivos): Son los sensores, memorias, o actuadores que responden a las peticiones del maestro. Cada dispositivo esclavo en la red tiene un número de serie de 64 bits grabado de fábrica (un identificación única ROM Code), lo que permite al maestro identificar y comunicarse individualmente con cualquiera de ellos, sin importar cuántos haya conectados al mismo bus. Esta característica elimina la necesidad de asignar direcciones manualmente y facilita la expansión de la red.

Comunicación y Alimentación

La línea de datos es una línea bidireccional que se mantiene en un estado alto (VCC) mediante una resistencia pull-up. Cuando el maestro o un esclavo quieren transmitir un bit, tiran de la línea a bajo (GND) durante un período de tiempo específico. La duración de este "tirón" determina si se está transmitiendo un '0' o un '1'.

Una de las características más innovadoras de 1-Wire es la capacidad de algunos dispositivos esclavos para operar con alimentación parasitaria. Esto significa que no necesitan una conexión de alimentación separada. En su lugar, almacenan energía de la línea de datos cuando esta está en estado alto (o cuando el bus está inactivo) en un pequeño condensador interno. Cuando la línea de datos se tira a bajo para la comunicación, el dispositivo utiliza esta energía almacenada para funcionar. Esta característica reduce aún más el número de cables necesarios, siendo ideal para sensores de bajo consumo como el popular DS18B20.

Sin embargo, es importante notar que no todos los dispositivos 1-Wire utilizan alimentación parasitaria. Algunos, especialmente aquellos que requieren más corriente (como los iButtons con funciones de escritura intensiva o pantallas), pueden requerir una conexión de alimentación dedicada de tres hilos (datos, tierra y VCC). La elección entre alimentación parasitaria y dedicada dependerá de las necesidades de potencia del dispositivo y de la robustez deseada para la comunicación, especialmente en cables largos o con muchos dispositivos.

Componentes Clave de una Red 1-Wire

Para construir y operar una red 1-Wire, se necesitan varios componentes esenciales:

• Maestro 1-Wire: Puede ser un microcontrolador (Arduino, ESP32, Raspberry Pi) que implemente el protocolo 1-Wire mediante software (bit-banging) o un chip controlador dedicado (como el DS248x de Maxim Integrated) que simplifica la interacción. Para conectar dispositivos 1-Wire a una PC, se utilizan adaptadores USB a 1-Wire.
• Dispositivos Esclavos 1-Wire: La variedad es amplia:
  • Sensores de Temperatura: El DS18B20 es el más conocido y utilizado, famoso por su precisión y facilidad de uso.
  • iButtons: Pequeños chips encapsulados en una carcasa de acero inoxidable, ideales para control de acceso, identificación personal o seguimiento de activos. Actúan como "llaves electrónicas".
  • Memorias EEPROM: Permiten almacenar pequeñas cantidades de datos de forma no volátil.
  • Sensores de Humedad, Voltaje o Corriente: Aunque menos comunes que el DS18B20, existen soluciones que integran otros tipos de sensores.
  • Puertos de E/S Digitales: Chips que permiten expandir las capacidades de entrada/salida de un sistema.
• Resistencia Pull-up: Es un componente crucial. Una resistencia de valor adecuado (típicamente entre 4.7kΩ y 10kΩ) debe conectarse entre la línea de datos 1-Wire y la línea de alimentación (VCC) para asegurar que la línea de datos se mantenga en un estado alto cuando no está siendo activamente bajada por el maestro o un esclavo. Sin esta resistencia, la comunicación sería imposible.

Ventajas de la Red 1-Wire

La popularidad de 1-Wire no es casualidad; se basa en varias ventajas significativas:

• Simplicidad de Cableado: Requiere solo un cable de datos y uno de tierra, lo que reduce drásticamente la complejidad y el costo del cableado, especialmente en instalaciones grandes o distribuidas.
• Identificación Única de Dispositivos: Cada dispositivo tiene un número de serie ROM de 64 bits grabado de fábrica. Esto permite conectar múltiples dispositivos del mismo tipo al mismo bus sin conflictos de dirección y facilita la auto-descubrimiento.
• Bajo Costo: La simplicidad del cableado y el diseño de los chips 1-Wire a menudo resultan en soluciones más económicas en comparación con otros protocolos.
• Diseño Distribuido: Facilita la creación de redes de sensores dispersos geográficamente, ya que un solo bus puede extenderse a través de largas distancias (con las consideraciones adecuadas).
• Robustez: Aunque sensible a la calidad del cableado, el protocolo está diseñado para ser relativamente robusto en entornos ruidosos cuando se implementa correctamente.

Limitaciones y Desventajas

A pesar de sus ventajas, 1-Wire no es la solución perfecta para todas las aplicaciones:

• Velocidad de Comunicación: Es significativamente más lenta que otros protocolos como I2C o SPI. Esto la hace inadecuada para aplicaciones que requieren alta velocidad de transferencia de datos.
• Longitud del Cable y Número de Dispositivos: La longitud máxima del bus y el número de dispositivos que se pueden conectar están limitados por la capacitancia total del bus. Cables muy largos o muchos dispositivos pueden degradar la señal y causar errores de comunicación. Generalmente, se recomienda no exceder los 100 metros y un número moderado de dispositivos (dependiendo de la calidad del cable).
• Requisitos de Sincronización: La implementación del protocolo en el maestro requiere una sincronización precisa para asegurar que los tiempos de bits sean correctos. Esto puede ser un desafío para algunos microcontroladores o si el código no está optimizado.
• Alimentación Parasitaria Limitada: Aunque una ventaja, la alimentación parasitaria solo puede suministrar una cantidad limitada de corriente, lo que restringe el tipo de dispositivos que pueden usarla y la frecuencia con la que pueden realizar operaciones que consumen mucha energía (como conversiones de temperatura en el DS18B20).

Aplicaciones Comunes de las Redes 1-Wire

La flexibilidad y simplicidad de 1-Wire la hacen ideal para diversas aplicaciones:

• Monitoreo de Temperatura: El uso más extendido, especialmente con el DS18B20, para sistemas HVAC, refrigeración, monitoreo de salas de servidores, acuarios, y agricultura.
• Control de Acceso y Gestión de Activos: Los iButtons son perfectos para sistemas de seguridad, registro de rondas de vigilancia, identificación de equipos o personal.
• Automatización del Hogar y Edificios: Sensores de temperatura distribuidos para controlar la climatización, monitoreo de tanques de agua, o sistemas de riego.
• Registro de Datos (Datalogging): Recopilación de datos de sensores en ubicaciones remotas con bajo consumo de energía.
• Identificación de Productos: Integración en productos para autenticación o seguimiento a lo largo de la cadena de suministro.

Comparativa: 1-Wire vs. Otros Protocolos de Comunicación

Para entender mejor dónde encaja 1-Wire, es útil compararlo con otros protocolos comunes:

Consejos para la Implementación de 1-Wire

Si planeas usar 1-Wire en tus proyectos, considera estos consejos:

• Resistencia Pull-up Correcta: El valor de la resistencia es crítico. Para distancias cortas y pocos dispositivos, 4.7kΩ suele ser adecuado. Para buses más largos o con más dispositivos, podrías necesitar ajustar el valor o usar un pull-up activo.
• Calidad del Cableado: Utiliza cables de buena calidad, preferiblemente trenzados para reducir la interferencia. Evita los cables planos o sin blindaje en distancias largas.
• Topología de Bus: Una topología de bus lineal es la más recomendada. Evita las topologías en estrella o ramificadas, ya que pueden introducir reflexiones de señal y aumentar la capacitancia del bus, lo que dificulta la comunicación.

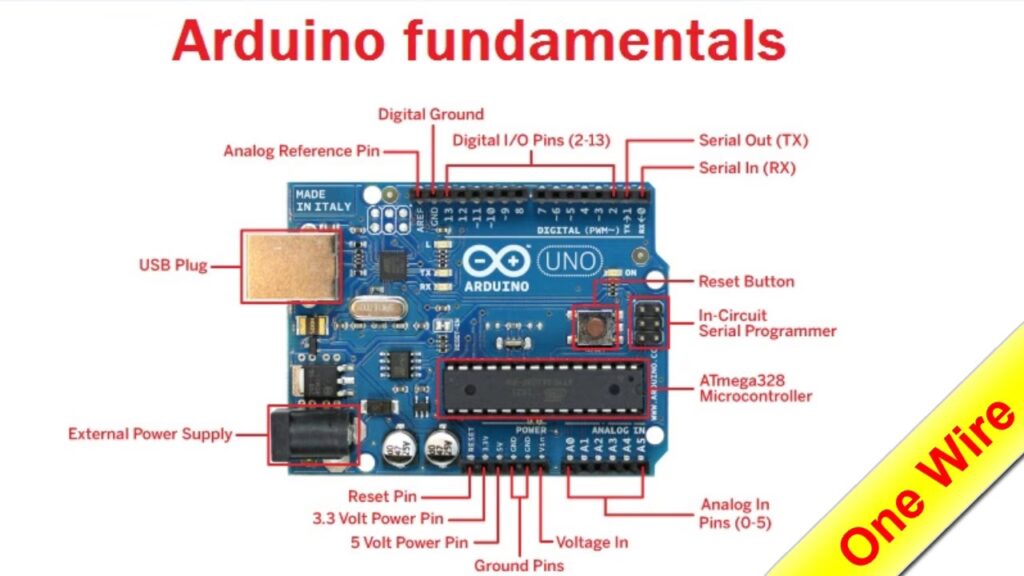

• Software y Librerías: Para microcontroladores, existen excelentes librerías de software (como OneWire y DallasTemperature para Arduino) que simplifican enormemente la interacción con los dispositivos 1-Wire, manejando la compleja temporización del protocolo por ti.
• Consideraciones de Alimentación: Si utilizas alimentación parasitaria, asegúrate de que el condensador interno del dispositivo tenga tiempo suficiente para cargarse antes de realizar operaciones de escritura o conversión de datos que consuman más energía. Algunos dispositivos DS18B20 pueden funcionar en modo de alimentación externa para mayor fiabilidad.

Preguntas Frecuentes sobre la Red 1-Wire

¿Qué tan largo puede ser un cable 1-Wire?

La longitud máxima del cable depende de varios factores, como la calidad del cable, el número de dispositivos conectados y la velocidad de comunicación. En condiciones ideales y con un cable de baja capacitancia, se pueden alcanzar hasta 100 metros. Sin embargo, en la práctica, a menudo se recomiendan distancias más cortas (20-50 metros) para asegurar la fiabilidad, o el uso de extensores de bus 1-Wire para distancias mayores.

¿Cuántos dispositivos puedo conectar a un solo bus 1-Wire?

Teóricamente, el número de dispositivos es limitado solo por la capacidad del maestro para manejar las direcciones únicas de 64 bits y por la capacitancia total del bus. En la práctica, la capacitancia del cable y de los propios dispositivos limita el número. Es común conectar entre 10 y 20 dispositivos de forma fiable sin problemas, pero algunos sistemas pueden manejar más de 100 con una implementación cuidadosa y extensores de bus.

¿Necesito una fuente de alimentación externa para los dispositivos 1-Wire?

No siempre. Muchos dispositivos 1-Wire, como el DS18B20, pueden operar en modo de alimentación parasitaria, extrayendo energía directamente de la línea de datos. Sin embargo, para un rendimiento más robusto o para dispositivos que consumen más energía, se recomienda conectar una fuente de alimentación dedicada (modo de alimentación externa de tres hilos: datos, GND, VCC).

¿Es compatible 1-Wire con otros protocolos de comunicación?

No directamente. 1-Wire es un protocolo propietario de Maxim Integrated y no es interoperable con I2C, SPI, UART u otros protocolos sin un convertidor o una implementación de software específica en el maestro que gestione ambos protocolos. Sin embargo, un microcontrolador puede actuar como maestro para múltiples buses (por ejemplo, un bus 1-Wire y un bus I2C) simultáneamente.

¿Qué es un iButton?

Un iButton es un dispositivo 1-Wire encapsulado en una carcasa redonda y duradera de acero inoxidable, similar a una pila de botón. Contiene un chip de silicio con un número de serie único de 64 bits y, a menudo, memoria o un sensor. Se utilizan comúnmente para control de acceso (como llaves electrónicas), identificación personal, seguimiento de activos y registro de datos en entornos difíciles.

Conclusión

La red 1-Wire es un testimonio de cómo la simplicidad en el diseño puede conducir a una versatilidad y eficiencia sorprendentes. Su capacidad para comunicar y alimentar múltiples dispositivos a través de un solo hilo, junto con el sistema de identificación única de cada componente, la convierte en una solución inestimable para una multitud de aplicaciones donde la reducción de cableado y la implementación de sensores distribuidos son clave. Aunque tiene limitaciones en velocidad y longitud, sus ventajas en costo y facilidad de uso la mantienen como una opción relevante y potente en el mundo de la electrónica embebida y la automatización. Entender y dominar 1-Wire abre las puertas a proyectos innovadores y eficientes, desde el monitoreo ambiental más básico hasta sistemas de control de acceso complejos.
