Controla tus Pantallas LED con MAX7219 y MAX7221

Las pantallas LED de matriz y los displays de siete segmentos son componentes fascinantes que permiten a los aficionados y profesionales de la electrónica mostrar información de manera visual y atractiva. Detrás de muchas de estas impresionantes visualizaciones se encuentran chips controladores dedicados, como el popular MAX7219 y su variante el MAX7221. Estos pequeños pero potentes integrados simplifican enormemente la tarea de controlar múltiples LEDs con un número mínimo de pines desde tu microcontrolador. Sin embargo, para sacar el máximo provecho de ellos, necesitamos herramientas que nos faciliten la programación. Aquí es donde entran en juego librerías esenciales como LedControl y la más moderna LedController, que transforman la complejidad de la comunicación serial en funciones simples y accesibles.

Este artículo explorará en profundidad estas dos librerías, desglosando sus capacidades, compatibilidades y particularidades. Te ayudaremos a entender cuál de ellas se adapta mejor a tus necesidades, ya sea que estés dando tus primeros pasos en el mundo de los displays LED o buscando expandir las funcionalidades de tus proyectos existentes. Prepárate para iluminar tus ideas y dar vida a tus creaciones con la guía adecuada.

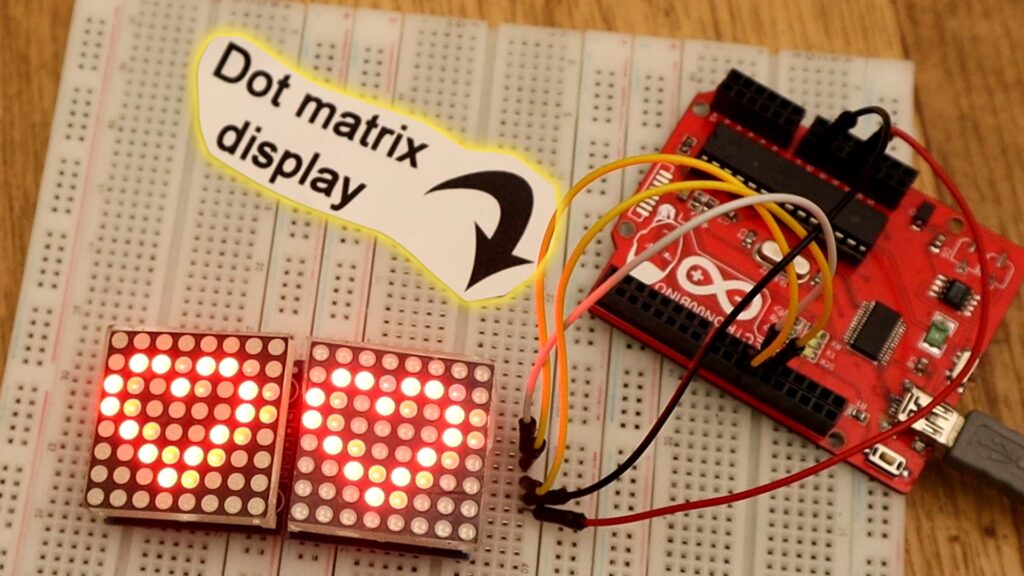

MAX7219 y MAX7221: El Corazón de tu Pantalla LED

Antes de sumergirnos en las librerías, es fundamental comprender los chips que controlan. El MAX7219 y el MAX7221 son circuitos integrados de controlador de pantalla LED de matriz de cátodo común. Están diseñados para interconectar microprocesadores con displays LED de 7 segmentos y 8 dígitos, o con matrices de puntos de 8x8. Su principal ventaja radica en su capacidad para reducir drásticamente la cantidad de pines necesarios en tu microcontrolador, utilizando solo tres líneas de comunicación serial (DATA, CLK, LOAD).

• Comunicación Serial: Utilizan una interfaz serial síncrona de 3 hilos (SPI compatible) que permite encadenar múltiples chips para controlar displays más grandes con los mismos tres pines.
• Control de Dígitos/Filas: Cada chip puede controlar hasta 8 dígitos individuales de 7 segmentos o una matriz de 8x8 LEDs.
• Codificación BCD: Pueden decodificar datos BCD (Binary Coded Decimal) para displays de 7 segmentos, simplificando la visualización de números.
• Control de Intensidad: Permiten ajustar la intensidad del brillo de los LEDs mediante un control digital de 16 pasos.
• Modo de Prueba: Incluyen un modo de prueba de visualización que enciende todos los LEDs para verificar el hardware.
• Bajo Consumo: Cuentan con un modo de apagado de bajo consumo.

La diferencia principal entre el MAX7219 y el MAX7221 es que el MAX7221 incluye controladores de segmento con velocidad de rotación limitada para reducir la interferencia electromagnética (EMI), lo que lo hace más adecuado para aplicaciones sensibles al ruido. Ambos chips son ampliamente utilizados en relojes digitales, contadores, pantallas de información y otros dispositivos que requieren una visualización numérica o gráfica simple.

LedControl: El Pionero Fiable

La librería LedControl ha sido durante mucho tiempo la opción predilecta para muchos desarrolladores de Arduino que trabajan con chips MAX7219 y MAX7221. Su popularidad se debe a su simplicidad y efectividad para las tareas básicas de control de displays LED. Fue una de las primeras librerías en ofrecer una interfaz sencilla para interactuar con estos complejos controladores.

Características Principales de LedControl:

• Compatibilidad Amplia: Funciona de manera robusta con placas Arduino y también ha sido probada con éxito en plataformas como el Teensy (específicamente la versión 3.1). Esta compatibilidad asegura que una gran base de usuarios pueda aprovecharla fácilmente.
• Funcionalidades Básicas Esenciales: Permite encender y apagar LEDs individuales en una matriz, configurar dígitos en displays de 7 segmentos, controlar el brillo, y manejar la decodificación de caracteres. Es ideal para proyectos donde las necesidades de visualización son directas y no requieren animaciones complejas o manipulación avanzada de datos.
• Curva de Aprendizaje Suave: Su API es intuitiva y fácil de entender, lo que la convierte en una excelente opción para principiantes que se inician en el control de displays LED.

¿Dónde Encontrar Documentación y Descargas?

La documentación de LedControl, aunque no es extensa, es suficiente para empezar y se encuentra alojada en las Páginas del Proyecto GitHub. Para descargar la última versión binaria de la librería, puedes visitar la Página de Lanzamientos de LedControl. La instalación sigue el procedimiento estándar de librerías de Arduino, que generalmente implica descargar el archivo ZIP y añadirlo a tu IDE de Arduino a través del menú "Sketch > Incluir Librería > Añadir Librería .ZIP".

A pesar de su antigüedad, LedControl sigue siendo una opción viable para proyectos sencillos y para aquellos que prefieren una librería bien establecida con una comunidad de soporte considerable.

LedController: La Evolución Mejorada

A medida que los proyectos de electrónica se volvieron más ambiciosos y las plataformas de microcontroladores más diversas, surgió la necesidad de una librería más potente y flexible. Es aquí donde LedController, creada por Noa Sakurajin, entra en escena. Esta librería se presenta como una alternativa "mejorada" a LedControl, abordando algunas de sus limitaciones y añadiendo funcionalidades avanzadas que facilitan la creación de displays más dinámicos y complejos.

Innovaciones y Ventajas de LedController:

• Mayor Compatibilidad de Placas: Una de sus mejoras más significativas es su compatibilidad extendida. Mientras que LedControl se centra en Arduino y Teensy, LedController está diseñada para funcionar con una gama mucho más amplia de arquitecturas, incluyendo plataformas populares como el ESP32, que son cada vez más utilizadas en proyectos IoT y de mayor rendimiento. Esta flexibilidad la convierte en una opción ideal para desarrolladores que trabajan con diversos microcontroladores.
• Manejo Simplificado de Matrices LED: LedController simplifica enormemente el trabajo con matrices de LEDs. Permite mover los datos mostrados (scroll), lo que es fundamental para crear efectos de texto deslizante o animaciones. Esto reduce la complejidad del código necesario para lograr estos efectos.
• Control Detallado de Segmentos y Símbolos: Para displays de 7 segmentos, LedController ofrece la capacidad de establecer segmentos completos con mayor facilidad y, lo que es aún más útil, proporciona una gama mucho más amplia de símbolos predefinidos. Esto va más allá de los números y algunos caracteres básicos, permitiendo una mayor expresividad en tus displays.
• Desarrollo Activo y Soporte de Características: La librería se encuentra en desarrollo activo, con el autor animando a los usuarios a crear "pull requests" si echan en falta alguna funcionalidad. Esto asegura que la librería evolucione y se adapte a las necesidades de la comunidad. La versión 2.0.0, en particular, introdujo una gran cantidad de cambios y mejoras significativas, lo que demuestra un compromiso continuo con su mejora.
• Licencia Favorable: Bajo la licencia LGPL 3.0, LedController ofrece una gran flexibilidad para su uso tanto en proyectos personales como comerciales.

¿Dónde Encontrar LedController?

La página principal del proyecto y la documentación (incluyendo el importante archivo README para la versión 2.0.0) se encuentran en el repositorio de GitHub de Noa Sakurajin. Allí también podrás encontrar las descargas y seguir las instrucciones de instalación, que son similares a las de LedControl a través del gestor de librerías de Arduino o la instalación manual de un archivo ZIP.

Si buscas más que solo las funciones básicas y necesitas una librería con mayor versatilidad, soporte para más placas y características avanzadas para animaciones, LedController es sin duda la elección moderna y progresiva.

Comparativa Detallada: LedControl vs. LedController

Para ayudarte a decidir qué librería es la más adecuada para tu próximo proyecto, hemos preparado una tabla comparativa y un análisis de cuándo elegir cada una.

Tabla Comparativa

¿Cuándo Elegir LedControl?

• Si eres un principiante absoluto y solo necesitas encender y apagar LEDs o mostrar números simples en un display de 7 segmentos.
• Si tu proyecto utiliza una placa Arduino o Teensy y no requiere funciones avanzadas como animaciones complejas o desplazamiento de texto.
• Si prefieres una librería con una historia más larga y muchos ejemplos y tutoriales disponibles en línea (aunque algunos pueden ser antiguos).
• Para proyectos donde la estabilidad y la simplicidad son la máxima prioridad.

¿Cuándo Elegir LedController?

• Si estás trabajando con ESP32 o cualquier otra plataforma de microcontrolador que no sea solo Arduino/Teensy.
• Si necesitas crear animaciones dinámicas, texto deslizante o manejar matrices de LEDs de manera más eficiente y con menos código.
• Si requieres una mayor variedad de símbolos para tus displays de 7 segmentos o un control más granular de los segmentos.
• Si valoras el desarrollo activo y la posibilidad de solicitar o contribuir con nuevas características.
• Para proyectos que exigen mayor innovación y flexibilidad en la visualización.

En resumen, LedControl es el caballo de batalla confiable para tareas básicas, mientras que LedController es la herramienta moderna y versátil para proyectos ambiciosos que buscan ir más allá.

Consejos para Maximizar tu Proyecto LED

Independientemente de la librería que elijas, aquí tienes algunos consejos generales para asegurar el éxito de tus proyectos con displays LED y chips MAX7219/MAX7221:

• Alimentación Eléctrica: Los displays LED, especialmente las matrices 8x8, pueden consumir una cantidad considerable de corriente cuando todos los LEDs están encendidos. Asegúrate de que tu fuente de alimentación (ya sea el puerto USB de tu computadora o una fuente externa) pueda proporcionar suficiente corriente. Un suministro insuficiente puede causar parpadeos, brillo bajo o incluso un comportamiento errático del chip. Se recomienda una fuente de alimentación externa si estás encadenando múltiples módulos.
• Conexiones: Verifica siempre tus conexiones. Los chips MAX7219/MAX7221 son sensibles a la polaridad y al orden de los pines. Revisa el datasheet del chip y el esquema de tu módulo LED para asegurarte de que DATA, CLK, LOAD y GND/VCC estén conectados correctamente a tu microcontrolador.
• Resistencia RSET: El brillo de los LEDs es determinado por una resistencia externa (RSET) conectada al pin ISET del MAX7219/MAX7221. La mayoría de los módulos prefabricados ya incluyen esta resistencia, pero si estás construyendo el circuito desde cero, asegúrate de calcular y usar el valor correcto para el brillo deseado y para proteger tus LEDs.
• Daisy Chaining (Encadenamiento): Si vas a conectar múltiples módulos MAX7219/MAX7221 en serie, asegúrate de que la salida DOUT de un módulo se conecte a la entrada DIN del siguiente. Los pines CLK y LOAD (CS) se conectan en paralelo a todos los módulos.
• Ejemplos de Código: Siempre empieza con los ejemplos de código proporcionados por la librería. Son la mejor manera de entender cómo funciona la librería y de verificar que tu hardware está configurado correctamente.
• Depuración: Si tu display no funciona como esperas, utiliza mensajes de depuración en serie (Serial.print()) en tu código para verificar que las funciones de la librería se están llamando correctamente y que los datos esperados están siendo enviados.

Preguntas Frecuentes (FAQ)

¿Puedo usar LedController con mi placa Arduino UNO/Nano/Mega?

Sí, absolutamente. Aunque LedController destaca por su compatibilidad con ESP32 y otras arquitecturas, está diseñada para ser compatible con las placas Arduino estándar. De hecho, muchas de sus mejoras son igualmente beneficiosas para los proyectos basados en Arduino.

¿Necesito instalar ambas librerías, LedControl y LedController?

No, no es necesario instalar ambas. Debes elegir la librería que mejor se adapte a las necesidades de tu proyecto. Generalmente, LedController es una opción más completa que puede hacer todo lo que LedControl hace, y más. Instalar ambas podría incluso causar conflictos si intentas incluirlas en el mismo proyecto o si tienes versiones antiguas que no se llevan bien.

¿Dónde puedo encontrar ejemplos de código detallados para estas librerías?

La mejor fuente para ejemplos de código son los propios repositorios de GitHub de cada librería. Tanto LedControl como LedController incluyen directorios de ejemplos que demuestran cómo usar sus funciones principales. Además, una búsqueda rápida en línea con "LedControl Arduino examples" o "LedController ESP32 examples" te proporcionará una gran cantidad de tutoriales y proyectos de la comunidad.

Mi pantalla LED no enciende, ¿qué debo revisar primero?

Si tu pantalla no enciende, los puntos de revisión más comunes son:

1. Conexiones: Asegúrate de que los pines DATA, CLK, LOAD (CS), VCC y GND estén conectados correctamente desde tu microcontrolador al módulo MAX7219/MAX7221.
2. Alimentación: Verifica que el módulo esté recibiendo la cantidad adecuada de voltaje (generalmente 5V) y que tu fuente de alimentación pueda entregar suficiente corriente.
3. Código: Confirma que has inicializado correctamente la librería con el número de módulos correctos y que estás llamando a las funciones para encender los LEDs o mostrar caracteres. Asegúrate de que el pin de carga (LOAD/CS) sea el correcto en la inicialización de la librería.
4. Resistencia RSET: Si el módulo es de fabricación casera o el brillo es muy bajo, verifica la resistencia RSET.
5. Módulo Defectuoso: Aunque menos común, el módulo o el chip MAX7219/MAX7221 podrían estar defectuosos.

¿Es LedController un reemplazo directo de LedControl?

En la mayoría de los casos, sí. LedController fue diseñado para mejorar y expandir las capacidades de LedControl. Si bien la sintaxis de algunas funciones puede variar ligeramente, el concepto central es el mismo, y LedController ofrece una funcionalidad superior y mayor compatibilidad. Para nuevos proyectos, especialmente aquellos que buscan características avanzadas, LedController es la opción recomendada.

Con estas dos potentes librerías a tu disposición, el mundo de los displays LED con MAX7219 y MAX7221 se abre a un sinfín de posibilidades. Ya sea que optes por la fiabilidad probada de LedControl para proyectos sencillos o la innovación y versatilidad de LedController para creaciones más ambiciosas, estarás bien equipado para dar vida a tus ideas luminosas. ¡Experimenta, crea y disfruta del proceso de ver tus proyectos cobrar vida en forma de luz!
