Decodificadores IR para Arduino: La Guía Definitiva

En el vasto universo de la electrónica y la automatización, la comunicación infrarroja (IR) se erige como un pilar fundamental, especialmente cuando se integra con plataformas tan versátiles como Arduino. Desde el control remoto de tu televisor hasta sistemas de seguridad o proyectos de automatización del hogar, la capacidad de decodificar señales IR abre un abanico de posibilidades fascinantes. Este artículo te sumergirá en el mundo de los decodificadores IR para Arduino, proporcionándote todo el conocimiento necesario para seleccionar el componente adecuado, conectarlo correctamente y programarlo eficazmente, transformando así tu placa Arduino en un cerebro capaz de entender y reaccionar a las órdenes infrarrojas.

La simplicidad y la ubicuidad de los controles remotos IR los convierten en una herramienta ideal para interactuar con tus proyectos electrónicos. Imagina poder encender las luces de tu habitación, activar un ventilador o incluso controlar un robot, todo con un mando a distancia que ya tienes en casa. La clave para lograr esto reside en un pequeño pero potente componente: el sensor decodificador IR. Acompáñanos en este viaje para desentrañar los secretos de la comunicación infrarroja y potenciar tus creaciones con Arduino.

¿Por qué integrar la decodificación IR en tus proyectos Arduino?

La integración de la capacidad de decodificación infrarroja en tus proyectos Arduino no es solo una adición interesante, sino una funcionalidad que puede elevar significativamente la interactividad y la conveniencia de tus creaciones. Una de las razones principales es la familiaridad y disponibilidad de los controles remotos IR. Prácticamente todos tenemos varios en casa, lo que significa que no necesitas comprar hardware de control adicional. Esto reduce costos y simplifica la interfaz de usuario para tus proyectos.

Además, la comunicación IR es una forma de control inalámbrico de corto a mediano alcance, ideal para aplicaciones dentro de una habitación o espacio limitado. A diferencia de Wi-Fi o Bluetooth, no requiere configuraciones de red complejas ni emparejamientos. Es una solución 'apunta y dispara' que funciona de inmediato. Esto la hace perfecta para:

• Automatización del hogar: Controlar luces, ventiladores, persianas o cualquier electrodoméstico compatible con un relé desde la comodidad de tu sofá.
• Proyectos de robótica: Dirigir un robot, activar funciones o cambiar modos de operación a distancia.
• Sistemas de seguridad: Detectar movimiento o presencia mediante barreras infrarrojas.
• Proyectos interactivos: Crear juegos o instalaciones que respondan a comandos remotos.

La robustez de la señal IR, aunque sensible a obstáculos físicos, es relativamente inmune a las interferencias de radiofrecuencia que podrían afectar a otros métodos inalámbricos, lo que garantiza una comunicación fiable en entornos adecuados.

Componentes Esenciales para la Decodificación IR

Para decodificar señales infrarrojas con tu Arduino, necesitarás un conjunto básico de componentes. La buena noticia es que son económicos y fáciles de conseguir:

1. Sensor Decodificador IR: Este es el corazón de tu sistema. Es un pequeño componente que contiene un fotodiodo y un circuito integrado que filtra y amplifica la señal IR, eliminando el ruido y entregando una señal digital limpia al Arduino.
2. Placa Arduino: Cualquier placa Arduino estándar (Uno, Nano, Mega, ESP32, ESP8266, etc.) servirá. La elección dependerá de los recursos (pines, memoria) que necesite tu proyecto en general.
3. Control Remoto IR: Cualquier control remoto estándar de TV, reproductor de DVD, aire acondicionado, etc., que emita señales infrarrojas. Es importante que sea un control remoto IR y no RF (radiofrecuencia).
4. Cables Jumper: Para conectar el sensor al Arduino.
5. Protoboard (opcional pero recomendado): Para facilitar las conexiones y pruebas.

Principios de la Comunicación Infrarroja

Antes de sumergirnos en la conexión y la programación, es crucial entender cómo funciona la comunicación IR. Los controles remotos no envían simplemente un '1' o un '0'. En su lugar, emiten ráfagas de luz infrarroja modulada.

El LED infrarrojo dentro del control remoto se enciende y apaga a una frecuencia muy alta, generalmente entre 36 kHz y 40 kHz. Esta frecuencia es la 'portadora'. La información (el código del botón que has presionado) se codifica variando la duración de estas ráfagas y los espacios entre ellas. A esto se le conoce como modulación por ancho de pulso (PWM) o codificación de duración de pulso.

El sensor decodificador IR tiene un filtro interno que sintoniza esta frecuencia portadora específica (por ejemplo, 38 kHz). Esto le permite ignorar otras fuentes de luz infrarroja (como la luz solar o la iluminación ambiente) y centrarse solo en la señal modulada del control remoto. Una vez que el sensor detecta y desmodula la señal, la convierte en una serie de pulsos eléctricos (una onda cuadrada) que el Arduino puede leer e interpretar.

Existen diferentes protocolos de comunicación IR, siendo los más comunes NEC, RC5, Sony SIRC, y JVC. Cada protocolo define cómo se estructuran y codifican los datos (los '1's y '0's) en esas ráfagas de luz. La librería de Arduino que utilizaremos será capaz de identificar y decodificar la mayoría de estos protocolos estándar.

El Corazón de la Recepción: Sensores IR (Serie TSOP)

Cuando hablamos de decodificadores IR para Arduino, la serie TSOP38238 (y sus variantes como TSOP4838, TSOP1738, etc.) es el estándar de facto. Estos módulos son populares por su facilidad de uso, bajo costo y excelente rendimiento. Aunque los números de modelo varían ligeramente, todos funcionan bajo el mismo principio y comparten características similares:

• Frecuencia de Portadora: El número final en el modelo (por ejemplo, 38 en TSOP38238) indica la frecuencia de portadora para la que está optimizado el sensor, en este caso, 38 kHz. Otros modelos pueden ser de 36 kHz, 40 kHz, 56 kHz, etc. Es importante que la frecuencia del sensor coincida lo más posible con la frecuencia de tu control remoto. La mayoría de los controles remotos de consumo usan 38 kHz.
• Pines: Generalmente tienen tres pines: VCC (alimentación), GND (tierra) y OUT (salida de señal).
• Inmunidad al Ruido: Están diseñados para ser altamente inmunes al ruido eléctrico y a la luz ambiente, lo que los hace muy fiables.
• Salida de Nivel Bajo Activo: Cuando no se detecta ninguna señal IR, el pin de salida suele estar en un estado alto (HIGH). Cuando se recibe una ráfaga IR, la salida se pulsa a bajo (LOW).

Elegir el sensor adecuado es sencillo: para la mayoría de los controles remotos de TV/DVD, un sensor de 38 kHz como el TSOP38238 o TSOP4838 es la mejor opción. Son robustos y fáciles de integrar.

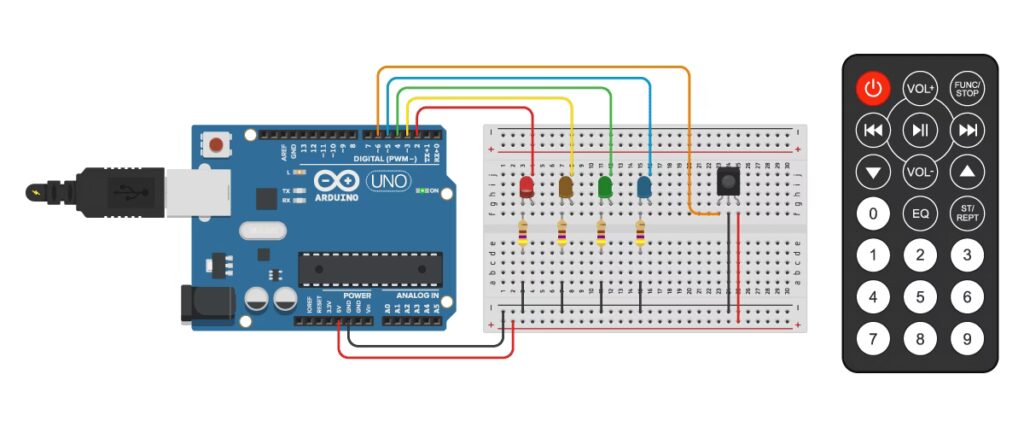

Conexión Física del Sensor IR al Arduino

La conexión del sensor decodificador IR a tu placa Arduino es extremadamente sencilla. Los sensores de la serie TSOP suelen tener tres pines, que se identifican claramente en la hoja de datos o en el propio componente (a veces mirando desde el frente, los pines son OUT, GND, VCC de izquierda a derecha, pero siempre es mejor verificar el datasheet específico de tu modelo).

Así es como se conectan:

• Pin VCC del sensor: Conéctalo al pin de 5V de tu Arduino.
• Pin GND del sensor: Conéctalo al pin GND de tu Arduino.
• Pin OUT del sensor: Conéctalo a cualquier pin digital de tu Arduino. Para la librería IRremote, cualquier pin digital es válido, pero el pin 2 o 3 son comunes porque en algunas configuraciones antiguas de la librería podían usarse para interrupciones externas (aunque hoy en día no es estrictamente necesario para la mayoría de los casos de uso).

No se necesitan resistencias adicionales, ya que el sensor tiene su propia resistencia pull-up interna para la salida.

La Librería IRremote: Tu Mejor Aliada

Una vez que el hardware está conectado, el siguiente paso es la parte de software. Intentar decodificar las señales IR 'a mano' leyendo los pulsos sería una tarea muy compleja debido a la variedad de protocolos y la precisión de tiempo requerida. Afortunadamente, existe una excelente librería para Arduino llamada IRremote que hace todo el trabajo pesado por nosotros.

Para instalarla, ve a 'Sketch' -> 'Incluir Librería' -> 'Administrar Librerías...' en el IDE de Arduino. Busca 'IRremote' e instálala. Asegúrate de instalar la versión más reciente.

La librería IRremote proporciona funciones clave para:

• Inicializar el receptor IR: Configura el pin al que está conectado el sensor.
• Leer señales IR: Escanea constantemente el pin para detectar actividad.
• Decodificar protocolos: Identifica automáticamente el protocolo (NEC, RC5, etc.) y extrae el valor del código.
• Imprimir resultados: Facilita la visualización de los códigos decodificados.

Con esta librería, el proceso de decodificación se simplifica a unas pocas líneas de código, permitiéndote concentrarte en la lógica de tu proyecto en lugar de los detalles intrincados de la señal IR.

Proceso de Decodificación Paso a Paso

Aquí te describimos la lógica general para decodificar una señal IR usando la librería IRremote:

1. Incluir la Librería: Al principio de tu código, incluye la librería `IRremote.h`.
2. Definir el Pin del Receptor: Asigna una constante para el pin digital al que conectaste el pin OUT del sensor IR.
3. Inicializar el Objeto IRrecv: Crea una instancia de `IRrecv` pasándole el pin del receptor.
4. Iniciar la Recepción: En la función `setup()`, llama a `irrecv.enableIRIn();` para que el Arduino empiece a escuchar las señales IR.
5. Comprobar si hay Señales: En la función `loop()`, usa `irrecv.decode(&results)` para verificar si se ha recibido una señal. Esta función devuelve `true` si hay una señal válida y almacena los datos decodificados en la estructura `results`.
6. Procesar los Datos: Si se recibe una señal, `results.value` contendrá el código decodificado (generalmente un número hexadecimal), y `results.decode_type` te dirá qué protocolo se usó (por ejemplo, NEC, RC5).
7. Reanudar la Recepción: Después de procesar una señal, es crucial llamar a `irrecv.resume();` para que el receptor esté listo para la siguiente señal.

Con esta estructura, puedes capturar los códigos de tus controles remotos, almacenarlos y luego usarlos en sentencias `if-else` o `switch-case` para ejecutar acciones específicas en tu Arduino. Por ejemplo, si el código decodificado es `0xFD00FF` (un botón común en el protocolo NEC), puedes encender un LED; si es `0xFD807F`, puedes apagarlo.

Tabla Comparativa: Métodos de Decodificación IR

Como se puede apreciar, para la gran mayoría de los proyectos con Arduino, la librería IRremote es la opción preferida por su eficiencia y simplicidad, haciendo que la depuración sea mucho más sencilla.

Aplicaciones Prácticas y Proyectos Inspiradores

La capacidad de decodificar señales IR abre un mundo de posibilidades para tus proyectos:

• Control Remoto Universal de Luces: Conecta relés a tu Arduino para encender/apagar luces o aparatos eléctricos, y usa cualquier control remoto IR para controlarlos. Puedes programar un botón específico para cada luz.
• Sistema de Automatización del Hogar Básico: Extiende el concepto anterior a persianas motorizadas, ventiladores, o incluso un sistema de riego. La automatización se vuelve accesible y personalizable.
• Robot Controlado por IR: Si estás construyendo un robot, un sensor IR puede ser la interfaz perfecta para controlarlo a distancia con un mando de TV. Puedes mapear botones para movimiento hacia adelante, atrás, girar, etc.
• Contador de Pulsos/Objetos: Aunque no es una decodificación de control remoto, un sensor IR puede usarse para detectar objetos que pasan por una línea, interrumpiendo un haz IR, lo que puede ser útil en líneas de producción o para medir visitantes.
• Activador de Eventos: Usa un botón del control remoto para activar una alarma, reproducir un sonido, o iniciar una secuencia de eventos en tu proyecto.

Resolución de Problemas Comunes (Troubleshooting)

A veces, las cosas no funcionan como se espera. Aquí hay algunos problemas comunes y sus soluciones al trabajar con decodificadores IR:

• No se decodifica ninguna señal:
  • Verifica el cableado: Asegúrate de que VCC, GND y OUT estén conectados correctamente al Arduino. Un error común es intercambiar VCC y GND.
  • Comprueba la orientación del sensor: Asegúrate de que el sensor esté apuntando hacia el control remoto.
  • Baterías del control remoto: Asegúrate de que las baterías del control remoto no estén agotadas. Prueba el control remoto con el dispositivo original si es posible.
  • Interferencia de luz ambiente: La luz solar directa o ciertas luces fluorescentes pueden interferir con el sensor IR. Intenta probar en un área con iluminación más tenue o con el sensor sombreado.
  • Frecuencia del sensor: Aunque la mayoría son de 38 kHz, verifica que la frecuencia de tu sensor IR coincida con la del control remoto.
• Se decodifican códigos incorrectos o erráticos:
  • Interferencia: Esto puede ser un signo de interferencia lumínica o eléctrica. Asegúrate de que no haya otras fuentes de luz IR cerca y que las conexiones sean sólidas.
  • Problemas de energía: Asegúrate de que el Arduino esté recibiendo suficiente energía, especialmente si estás alimentando otros componentes.
  • Versión de la librería IRremote: Asegúrate de que estás usando una versión compatible de la librería. A veces, las versiones muy antiguas o muy nuevas pueden tener problemas con ciertos protocolos o placas.
• El Arduino se bloquea o no responde:
  • Conflicto de pines: Asegúrate de que el pin que usas para el sensor IR no esté siendo utilizado para otra cosa por el Arduino.
  • Memoria: Proyectos muy grandes pueden quedarse sin memoria RAM. Si tu proyecto es complejo, considera usar un Arduino con más memoria (como el Mega) o optimizar tu código.

La depuración es una parte esencial de cualquier proyecto electrónico. Sé paciente, revisa tus pasos y consulta la documentación de la librería o foros en línea si te encuentras atascado.

Más Allá de la Recepción: Envío de Señales IR con Arduino

Aunque el enfoque principal de este artículo es la decodificación, es importante mencionar que la librería IRremote también te permite enviar señales IR. Una vez que has decodificado un código de tu control remoto, puedes almacenar ese valor y usar un LED IR conectado a tu Arduino para 'reproducir' esa señal. Esto te permite crear tu propio control remoto universal programable con Arduino, o incluso un repetidor IR para extender el alcance de tus controles existentes. Esta capacidad bidireccional (recepción y transmisión) hace que la comunicación IR con Arduino sea increíblemente poderosa para una amplia gama de proyectos.

Preguntas Frecuentes

¿Qué es un decodificador IR?
Un decodificador IR es un componente electrónico, generalmente un módulo receptor, que convierte las señales de luz infrarroja moduladas emitidas por un control remoto en señales eléctricas que un microcontrolador como Arduino puede entender y procesar.

¿Qué sensor IR debo usar con Arduino?
Los sensores de la serie TSOP son los más recomendados, como el TSOP38238 o TSOP4838. Son fiables, económicos y compatibles con la mayoría de los controles remotos de consumo (que operan a 38 kHz).

¿Cómo se conecta el sensor IR a Arduino?
Generalmente, el sensor tiene tres pines: VCC (se conecta a 5V de Arduino), GND (se conecta a GND de Arduino) y OUT (se conecta a cualquier pin digital de Arduino, por ejemplo, el pin 2).

¿Qué librería necesito para decodificar IR con Arduino?
La librería 'IRremote' es la más popular y completa para este propósito. Se instala fácilmente desde el gestor de librerías del IDE de Arduino.

¿Puedo controlar cualquier dispositivo con IR y Arduino?
Puedes controlar cualquier dispositivo que reciba comandos IR (como un televisor, aire acondicionado, reproductor de DVD) o cualquier dispositivo electrónico que puedas conectar a Arduino y que no tenga un receptor IR, usando un relé o un transistor para encender/apagar.

¿Qué hago si mi Arduino no decodifica ninguna señal IR?
Verifica el cableado (VCC, GND, OUT), asegúrate de que el control remoto tenga baterías y esté apuntando al sensor, y comprueba que no haya interferencias de luz solar directa o luces fluorescentes. También revisa el código para asegurarte de que `irrecv.enableIRIn()` y `irrecv.resume()` estén siendo llamados correctamente.

¿Es la comunicación IR bidireccional?
Por sí sola, la comunicación con un sensor IR es unidireccional (solo recibe). Sin embargo, puedes implementar una comunicación bidireccional en tu proyecto añadiendo un LED IR para enviar señales desde Arduino, además del sensor IR para recibirlas.

Conclusión

La decodificación de señales infrarrojas con Arduino es una habilidad fundamental para cualquier entusiasta de la electrónica que desee añadir una capa de interactividad inalámbrica a sus proyectos. Con la elección correcta del sensor (como la versátil serie TSOP) y el uso de la potente librería IRremote, puedes transformar tu Arduino en un receptor inteligente capaz de entender y actuar según los comandos de cualquier control remoto IR. Desde la automatización básica del hogar hasta la robótica compleja, las aplicaciones son virtualmente ilimitadas. Esperamos que esta guía te haya proporcionado la confianza y el conocimiento necesarios para comenzar tus propios proyectos de decodificación IR, abriendo la puerta a un mundo de control inalámbrico y creatividad.
