Arduino: Midiendo la Temperatura con Sensores

En el corazón de innumerables proyectos de electrónica y automatización yace la capacidad de percibir y reaccionar al entorno. Uno de los parámetros físicos más fundamentales y comúnmente medidos es la temperatura. Ya sea para controlar un sistema de calefacción, monitorear el clima, o asegurar condiciones óptimas en un invernadero, la medición precisa de la temperatura es crucial. La plataforma Arduino, con su flexibilidad y facilidad de uso, se ha convertido en la herramienta predilecta para dar vida a estos proyectos.

Este artículo explorará en detalle cómo obtener valores de temperatura utilizando diferentes tipos de sensores con Arduino. Desde los sencillos sensores analógicos hasta los más complejos digitales, desglosaremos sus principios de funcionamiento, los pasos para su conexión y la lógica necesaria para programarlos y extraer datos útiles. Prepárate para transformar tu Arduino en un termómetro inteligente y abrir un abanico de posibilidades para tus creaciones.

Entendiendo los Sensores de Temperatura

Antes de sumergirnos en la conexión y programación, es vital entender qué es un sensor de temperatura y los tipos principales que encontrarás en el ecosistema Arduino. Un sensor de temperatura es un dispositivo que detecta el calor o el frío y convierte esta magnitud física en una señal eléctrica que puede ser interpretada por un microcontrolador como Arduino.

Tipos Comunes de Sensores de Temperatura para Arduino

Existen diversas tecnologías para medir la temperatura, cada una con sus propias ventajas y desventajas. Aquí te presentamos los más populares y accesibles para proyectos con Arduino:

• Termistores NTC (Coeficiente de Temperatura Negativo): Son resistencias que cambian su valor en función de la temperatura. A medida que la temperatura aumenta, su resistencia disminuye (de ahí 'negativo'). Son económicos y robustos, pero requieren circuitería adicional (como un divisor de voltaje) y cálculos matemáticos (ecuación de Steinhart-Hart) para obtener una lectura precisa de temperatura.
• Sensores de Temperatura Analógicos (Ej. LM35, TMP36): Estos sensores de silicio son muy populares por su facilidad de uso. Producen un voltaje de salida que es directamente proporcional a la temperatura en grados Celsius (o Fahrenheit, dependiendo del modelo). Son muy lineales y no requieren componentes externos adicionales para su funcionamiento básico.
• Sensores de Temperatura y Humedad Digitales (Ej. DHT11, DHT22): Estos módulos no solo miden la temperatura, sino también la humedad relativa. Son digitales, lo que significa que envían datos binarios a través de un solo pin de datos. Requieren una librería específica de Arduino para decodificar la información, pero son bastante precisos y convenientes para proyectos que necesitan ambos parámetros.
• Sensores de Temperatura Digitales de Un Cable (Ej. DS18B20): La serie DS18B20 es famosa por su interfaz 'OneWire', que permite conectar múltiples sensores al mismo pin digital de Arduino, simplificando enormemente el cableado en sistemas con múltiples puntos de medición. Son muy precisos y pueden soportar entornos húmedos, incluso sumergibles con encapsulados adecuados. También requieren librerías específicas.

Conexión y Lectura de Sensores de Temperatura con Arduino

La forma en que se conecta y se lee un sensor depende de si es analógico o digital, y de la tecnología específica que utiliza. A continuación, te detallamos los pasos generales para los tipos más comunes.

1. Sensor Analógico: LM35

El LM35 es un sensor de temperatura de precisión con una salida de voltaje linealmente proporcional a la temperatura en grados Celsius. Su rango de operación suele ser de -55°C a 150°C. Cada grado Celsius de aumento de temperatura se traduce en un aumento de 10 mV en su salida.

Conexión del LM35:

• Pin 1 (VCC): Conectar a la salida de 5V de Arduino.
• Pin 2 (OUT): Conectar a un pin analógico de Arduino (ej. A0).
• Pin 3 (GND): Conectar a GND de Arduino.

Lectura del LM35 (Concepto de Código):

El Arduino lee el voltaje analógico del pin A0 usando analogRead(), que devuelve un valor entre 0 y 1023 para un rango de 0 a 5V. Luego, este valor se convierte a voltaje y finalmente a temperatura.

float voltaje = (float)analogRead(A0) * (5.0 / 1024.0);
float temperaturaCelsius = voltaje * 100.0; // 10 mV por grado Celsius = 0.01V por grado

2. Sensor Digital: DHT11 / DHT22

Los sensores DHT son populares para medir tanto temperatura como humedad. El DHT11 es más económico y menos preciso (±2°C), mientras que el DHT22 es más preciso (±0.5°C) y tiene un rango de operación más amplio.

Conexión del DHTxx:

• Pin 1 (VCC): Conectar a 5V de Arduino.
• Pin 2 (Data): Conectar a un pin digital de Arduino (ej. D2). Se recomienda una resistencia pull-up de 10kΩ entre Data y VCC.
• Pin 3 (NC): No conectar.
• Pin 4 (GND): Conectar a GND de Arduino.

Lectura del DHTxx (Concepto de Código):

Para leer estos sensores, necesitarás la librería 'DHT sensor library' de Adafruit. Una vez instalada, el proceso es sencillo:

#include <DHT.h>
#define DHTPIN 2
#define DHTTYPE DHT11 // o DHT22

DHT dht(DHTPIN, DHTTYPE);

void setup() {
 Serial.begin(9600);
 dht.begin();
}

void loop() {
 float h = dht.readHumidity();
 float t = dht.readTemperature();
 if (isnan(h) || isnan(t)) {
 Serial.println("Fallo al leer del sensor DHT!");
 return;
 }
 Serial.print("Humedad: "); Serial.print(h); Serial.print("% ");
 Serial.print("Temperatura: "); Serial.print(t); Serial.println("°C");
 delay(2000);
}

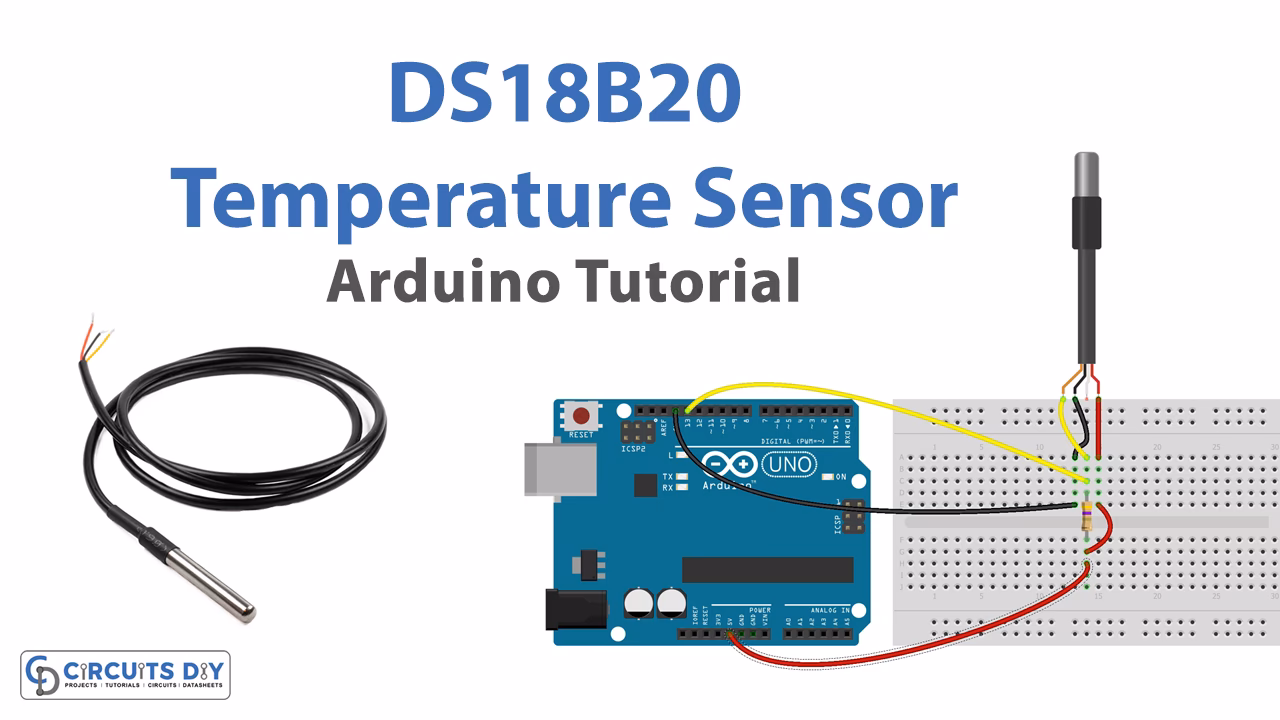

3. Sensor Digital: DS18B20

El DS18B20 es un sensor digital de un solo cable que ofrece alta precisión y la capacidad de conectar múltiples sensores al mismo pin de datos. Es ideal para entornos donde se requiere robustez, como sistemas de monitoreo de líquidos o exteriores.

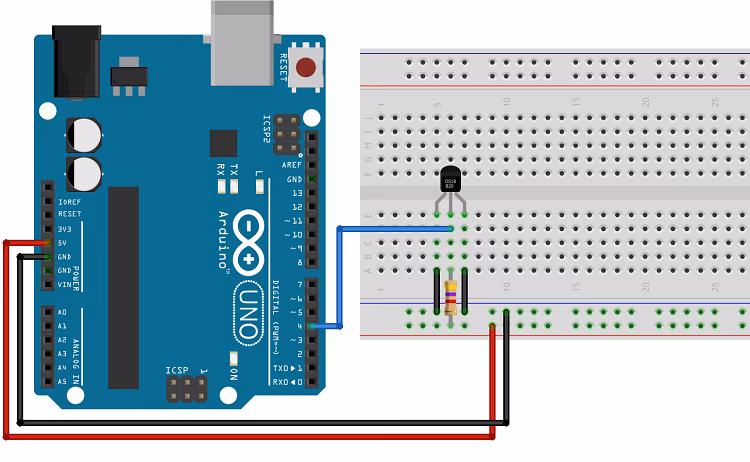

Conexión del DS18B20:

• Pin 1 (GND): Conectar a GND de Arduino.
• Pin 2 (DQ/Data): Conectar a un pin digital de Arduino (ej. D2). Requiere una resistencia pull-up de 4.7kΩ entre Data y 5V.
• Pin 3 (VCC): Conectar a 5V de Arduino.

Lectura del DS18B20 (Concepto de Código):

Para el DS18B20, necesitarás dos librerías: 'OneWire' y 'DallasTemperature'.

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
 Serial.begin(9600);
 sensors.begin();
}

void loop() {
 sensors.requestTemperatures();
 float tempC = sensors.getTempCByIndex(0); // Para el primer sensor
 if (tempC == DEVICE_DISCONNECTED_C) {
 Serial.println("Error: No se pudo leer la temperatura!");
 } else {
 Serial.print("Temperatura: "); Serial.print(tempC); Serial.println("°C");
 }
 delay(1000);
}

Tabla Comparativa de Sensores de Temperatura

Para ayudarte a elegir el sensor adecuado para tu proyecto, aquí tienes una tabla comparativa de los sensores discutidos:

Consideraciones Adicionales: Precisión y Calibración

La precisión de tus mediciones de temperatura es fundamental para la fiabilidad de tu proyecto. Aunque los sensores vienen con una precisión especificada, factores como el ruido eléctrico, la longitud de los cables, la calidad de la fuente de alimentación y la temperatura ambiente del propio Arduino pueden influir en las lecturas.

Mejorando la Precisión:

• Filtrado de Ruido: Para sensores analógicos, puedes promediar varias lecturas (ej. 100 lecturas en un bucle rápido) para suavizar las fluctuaciones.
• Capacitores: Colocar un pequeño capacitor (ej. 0.1µF) entre el pin de datos y tierra para sensores digitales puede ayudar a estabilizar la señal.
• Calibración: Si tu proyecto requiere una precisión muy alta, considera calibrar tu sensor. Esto implica comparar las lecturas de tu sensor con un termómetro de referencia conocido y aplicar un factor de corrección en tu código. Para termistores, la calibración es más compleja y a menudo implica el uso de tablas de lookup o la ecuación de Steinhart-Hart.
• Ubicación del Sensor: Asegúrate de que el sensor esté expuesto a la temperatura que realmente deseas medir, lejos de fuentes de calor o frío que puedan distorsionar la lectura (como el propio calor del procesador de Arduino).

Aplicaciones Prácticas de la Medición de Temperatura con Arduino

La capacidad de medir temperatura abre un sinfín de posibilidades para tus proyectos. Aquí algunas ideas:

• Estaciones Meteorológicas: Combina un sensor de temperatura y humedad (DHTxx) con otros sensores (presión barométrica, luz) para construir una estación meteorológica completa.
• Termostatos Inteligentes: Usa un sensor de temperatura para controlar un sistema de calefacción o refrigeración en tu hogar, manteniendo una temperatura deseada de forma automática.
• Monitoreo de Invernaderos: Asegura las condiciones óptimas para el crecimiento de plantas, monitoreando y regulando la temperatura y humedad.
• Sistemas de Alerta: Crea un sistema que te notifique (por ejemplo, con un LED, un zumbador o un mensaje a tu teléfono) si la temperatura excede o cae por debajo de un umbral preestablecido.
• Control de Procesos Industriales: En pequeña escala, Arduino puede monitorear temperaturas en equipos o procesos, alertando sobre anomalías.
• Termómetros para Líquidos: Con un DS18B20 sumergible, puedes medir la temperatura de acuarios, piscinas o fermentadores.

Preguntas Frecuentes (FAQ)

¿Cuál es el mejor sensor de temperatura para empezar con Arduino?

Para principiantes, el LM35 es excelente debido a su simplicidad. Si necesitas medir también la humedad, el DHT11 es una buena opción de bajo costo, aunque el DHT22 ofrece mayor precisión.

¿Puedo conectar varios sensores de temperatura al mismo Arduino?

Sí, absolutamente. Los sensores DS18B20 son ideales para esto gracias a su interfaz OneWire, que permite conectar múltiples sensores a un solo pin de datos. Para otros tipos, necesitarás usar un pin analógico o digital diferente para cada sensor, o un multiplexor si te quedas sin pines.

¿Por qué mi lectura de temperatura es inestable o incorrecta?

Varias razones pueden causar esto:

• Conexiones flojas: Revisa que todos los cables estén bien conectados.
• Ruido eléctrico: Asegúrate de que los cables de datos no estén cerca de fuentes de interferencia (motores, transformadores). Añadir capacitores de desacoplamiento puede ayudar.
• Resistencia pull-up: Los sensores digitales como DHTxx y DS18B20 requieren una resistencia pull-up en el pin de datos. Asegúrate de que esté del valor correcto (10kΩ para DHT, 4.7kΩ para DS18B20).
• Librerías incorrectas o no instaladas: Asegúrate de tener las librerías adecuadas instaladas en tu IDE de Arduino.
• Problemas de energía: Una fuente de alimentación inestable puede afectar las lecturas, especialmente con múltiples sensores.
• Sensor defectuoso: Aunque raro, un sensor podría estar dañado.

¿Cómo convierto la temperatura de Celsius a Fahrenheit o Kelvin?

Una vez que tengas la temperatura en Celsius (C), las conversiones son sencillas:

• Celsius a Fahrenheit (F):F = (C * 1.8) + 32;
• Celsius a Kelvin (K):K = C + 273.15;

Puedes realizar estas operaciones directamente en tu código de Arduino.

¿Es seguro usar estos sensores en agua o exteriores?

Algunos sensores como el DS18B20 están disponibles en versiones encapsuladas (a menudo con una sonda de acero inoxidable) que son seguras para sumergir en líquidos. Los sensores sin encapsular (como el LM35, DHT11/DHT22) no son resistentes al agua y deben protegerse adecuadamente si se usan en ambientes húmedos o exteriores para evitar daños y lecturas erróneas. Siempre verifica la hoja de datos del fabricante para conocer las clasificaciones de protección IP.

Conclusión

La medición de temperatura con Arduino es una habilidad fundamental que desbloquea un vasto universo de posibilidades para tus proyectos electrónicos. Hemos explorado los sensores más comunes, desde el sencillo LM35 hasta los versátiles DHTxx y el robusto DS18B20. Comprender sus principios de funcionamiento, cómo conectarlos correctamente y cómo interpretar sus datos en el código de Arduino te permitirá recolectar información valiosa del entorno.

Recuerda la importancia de la versatilidad en la elección del sensor adecuado para cada aplicación y la atención a los detalles en la conexión y programación para asegurar la máxima precisión. Con esta guía, tienes las bases para empezar a integrar la sensórica térmica en tus propias creaciones. ¡Ahora es tu turno de experimentar y llevar tus ideas a la temperatura perfecta!
