Dónde Encontrar Datos de Librería para KiCad

KiCad se ha consolidado como una herramienta de diseño de circuitos impresos (PCB) de código abierto excepcionalmente potente y versátil. Su popularidad radica no solo en su robustez y su comunidad activa, sino también en la disponibilidad de recursos esenciales que facilitan el proceso de diseño. Entre estos recursos, las librerías juegan un papel fundamental. Sin ellas, un diseñador se vería obligado a crear cada componente desde cero, un proceso tedioso e ineficiente. Las librerías de KiCad contienen la información crucial para representar componentes electrónicos en el esquemático (símbolos), en el diseño físico de la PCB (huellas o footprints) y, en muchos casos, sus representaciones tridimensionales (modelos 3D).

La pregunta común entre los usuarios, especialmente los nuevos, es: ¿dónde puedo encontrar estos datos de librería? Afortunadamente, KiCad ofrece múltiples vías para acceder a una vasta colección de componentes, garantizando que tengas lo necesario para prácticamente cualquier proyecto. Desde las fuentes oficiales hasta las contribuciones de la comunidad y los recursos específicos de fabricantes, la diversidad de opciones es amplia y beneficiosa. Entender cada una de estas fuentes te permitirá optimizar tu flujo de trabajo y asegurar la precisión de tus diseños.

Las Librerías Oficiales de KiCad: Tu Primer Recurso

El punto de partida más obvio y, a menudo, el más fiable para encontrar datos de librería son las librerías oficiales que vienen incluidas con la instalación de KiCad. Estas librerías son mantenidas por el equipo de desarrollo de KiCad y la comunidad, asegurando un alto nivel de calidad y compatibilidad con las últimas versiones del software. Se instalan automáticamente en tu sistema y están listas para usarse desde el primer momento.

Las librerías oficiales se dividen principalmente en tres categorías:

• Símbolos (Symbols): Contienen la representación esquemática de los componentes. Por ejemplo, `kicad-symbols` incluye una amplia gama de resistencias, condensadores, microcontroladores, transistores y muchos otros componentes genéricos y específicos.
• Huellas (Footprints): Definen la disposición física de los pines y las almohadillas (pads) en la PCB. `kicad-footprints` es una colección exhaustiva que cubre desde encapsulados pasivos diminutos (0402, 0603) hasta encapsulados complejos de circuitos integrados (QFP, BGA, SOIC).
• Modelos 3D: Permiten visualizar los componentes en tres dimensiones, lo que es invaluable para la verificación de ajustes mecánicos y la creación de renders realistas. La mayoría de las huellas oficiales tienen un modelo 3D asociado en la librería `kicad-packages3D`.

Estas librerías se actualizan regularmente a través del repositorio oficial de KiCad en GitLab. Aunque son un excelente punto de partida, es importante recordar que cubren una amplia gama de componentes comunes y genéricos, pero no necesariamente todos los componentes específicos o más recientes del mercado.

Librerías de la Comunidad y Plataformas en Línea

Más allá de las librerías oficiales, la vibrante comunidad de KiCad es una fuente inagotable de recursos. Muchos diseñadores comparten sus propias librerías personalizadas y proyectos en diversas plataformas. Esto es particularmente útil para componentes menos comunes o para aquellos que aún no han sido incorporados a las librerías oficiales.

Algunos de los lugares clave donde puedes encontrar librerías comunitarias y de terceros incluyen:

• GitHub: Es el repositorio por excelencia para proyectos de código abierto. Una búsqueda rápida de 'KiCad libraries' o 'KiCad footprints' revelará numerosos repositorios mantenidos por usuarios individuales o grupos. Algunos ejemplos populares incluyen librerías para componentes de SparkFun, Adafruit, o colecciones específicas de encapsulados.
• Foros y Comunidades de KiCad: Sitios como el foro oficial de KiCad (forum.kicad.info) o grupos en Reddit (r/kicad) son excelentes lugares para preguntar, encontrar enlaces a librerías compartidas por otros usuarios y aprender sobre nuevas colecciones.
• Plataformas de Componentes Centralizadas: Existen sitios web que actúan como agregadores de datos de componentes para múltiples herramientas CAD, incluyendo KiCad. Estos sitios suelen ofrecer símbolos, huellas y modelos 3D generados por la comunidad o directamente por los fabricantes. Algunos de los más conocidos son:
  • SnapEDA: Ofrece una vasta colección de componentes listos para descargar en varios formatos, incluyendo KiCad. Su base de datos es muy extensa y se actualiza constantemente.
  • Ultra Librarian: Similar a SnapEDA, proporciona acceso a millones de componentes con datos CAD para KiCad y otras herramientas.
  • ComponentSearchEngine (SamacSys): Otra plataforma que ofrece librerías de componentes gratuitas, a menudo con la aprobación de los fabricantes.

Cuando utilices librerías de la comunidad o de plataformas de terceros, siempre es recomendable verificar su precisión. Un error en un símbolo o una huella puede llevar a problemas significativos en el diseño o la fabricación del PCB.

Librerías Específicas de Fabricantes: Componentes a Medida

Para componentes muy específicos, nuevos o complejos, la fuente más fiable a menudo son los propios fabricantes de semiconductores y componentes. Muchas empresas proporcionan librerías CAD (incluyendo formato KiCad) directamente en sus sitios web, generalmente en la página del producto o en una sección de recursos de diseño.

Fabricantes como:

• Texas Instruments (TI)
• Analog Devices (ADI)
• STMicroelectronics
• Microchip Technology
• Digi-Key / Mouser (distribuidores que a menudo enlazan a librerías de fabricantes o las generan ellos mismos)

son excelentes ejemplos de compañías que entienden la importancia de facilitar el diseño con sus productos. Estas librerías suelen ser extremadamente precisas, ya que están optimizadas para sus componentes específicos y cumplen con las recomendaciones de diseño del fabricante. Sin embargo, suelen estar limitadas a los productos de ese fabricante en particular y no son una fuente genérica.

Creación de Librerías Personalizadas: Cuando Nada Más Sirve

A pesar de la abundancia de recursos, habrá ocasiones en las que no encuentres el componente exacto que necesitas, o que la librería existente no cumpla con tus requisitos de calidad o estándares internos. En estos casos, la capacidad de KiCad para crear librerías personalizadas es invaluable.

KiCad incluye editores de librerías dedicados para símbolos y huellas. Crear tus propias librerías te permite:

• Diseñar componentes únicos: Para piezas personalizadas o no estándar.
• Asegurar la precisión: Basar la creación directamente en la hoja de datos (datasheet) del fabricante, eliminando errores de terceros.
• Mantener estándares internos: Adaptar los símbolos y huellas a las convenciones de tu equipo o empresa.
• Añadir propiedades específicas: Como números de pieza internos, códigos de inventario o información de proveedor.

Aunque requiere un poco más de tiempo y conocimiento del software, dominar la creación de librerías personalizadas es una habilidad esencial para cualquier diseñador de PCB serio. Además, una vez creadas, estas librerías pueden ser reutilizadas en futuros proyectos y compartidas con tu equipo.

Tipos de Datos de Librería en KiCad: Símbolos, Huellas y Modelos 3D

Para comprender completamente dónde buscar y cómo utilizar las librerías, es fundamental entender los tres tipos principales de datos que contienen:

• Símbolos Esquemáticos: Son la representación abstracta de un componente en el diagrama esquemático. Contienen los pines eléctricos, sus nombres, números, y el valor del componente. No tienen dimensiones físicas, solo una representación lógica para la conexión.
• Huellas (Footprints) o Patrones de PCB: Son la representación física del componente en la placa de circuito impreso. Incluyen la disposición de las almohadillas de soldadura (pads), el contorno del componente (silk screen), marcas de polaridad, y las capas de cobre y máscara de soldadura. Las huellas son críticas para la fabricación.
• Modelos 3D: Son representaciones tridimensionales del componente real. Se utilizan para visualizar la PCB en 3D, verificar posibles colisiones con la carcasa o con otros componentes, y para crear renders fotorrealistas. KiCad soporta formatos como VRML (.wrl) y STEP (.step), siendo este último preferible para la integración en software CAD mecánico.

Idealmente, un componente completo en KiCad tendrá un símbolo asociado a una huella, y esa huella, a su vez, estará vinculada a un modelo 3D. Buscar una librería a menudo significa buscar estos tres elementos, o al menos el símbolo y la huella.

Gestión de Librerías en KiCad: Un Vistazo Rápido

Una vez que hayas encontrado o creado librerías, necesitas saber cómo añadirlas a KiCad. El software tiene gestores de librerías dedicados para símbolos y huellas:

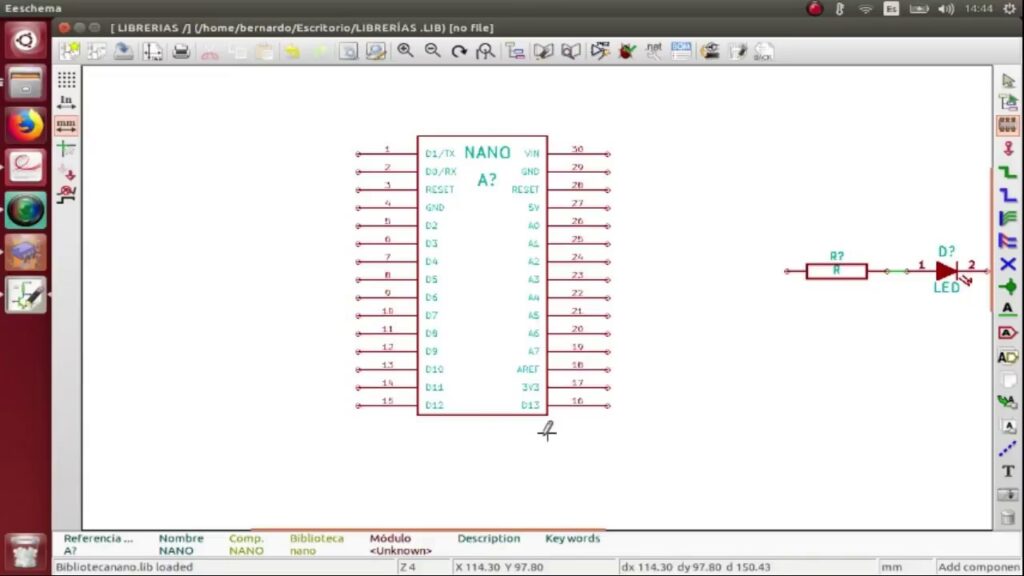

• Gestor de Librerías de Símbolos: Accesible desde `Preferencias -> Gestionar Librerías de Símbolos...` en la ventana principal del esquemático. Aquí puedes añadir nuevas rutas de archivo o carpetas de librerías, y decidir si son librerías globales (disponibles para todos los proyectos) o específicas del proyecto actual.
• Gestor de Librerías de Huellas: Similarmente, se encuentra en `Preferencias -> Gestionar Librerías de Huellas...` desde la ventana principal del editor de PCB (Pcbnew). Funciona de la misma manera que el gestor de símbolos.

Es una buena práctica organizar tus librerías personalizadas en una carpeta separada de la instalación de KiCad, para evitar que se borren o se sobrescriban durante las actualizaciones del software.

Tabla Comparativa de Fuentes de Librerías de KiCad

Preguntas Frecuentes sobre Librerías de KiCad

¿Son gratuitas las librerías de KiCad?

Sí, la gran mayoría de las librerías disponibles para KiCad, incluyendo las oficiales y muchas de las comunitarias y de plataformas de terceros, son completamente gratuitas y de código abierto. KiCad se adhiere a la filosofía de software libre, y sus recursos suelen seguir la misma línea.

¿Puedo usar librerías de versiones anteriores de KiCad en una versión más reciente?

Generalmente sí. KiCad suele mantener una buena compatibilidad hacia atrás. Sin embargo, en algunas actualizaciones importantes (como la transición de KiCad 5 a KiCad 6 o 7), puede haber cambios en el formato de los archivos o en la forma en que se gestionan las librerías. Si encuentras problemas, a menudo hay herramientas de migración o instrucciones en la documentación oficial.

¿Qué hago si no encuentro una librería para mi componente específico?

Si has buscado en las librerías oficiales, en plataformas en línea y en la página del fabricante y aún no encuentras el componente, tu mejor opción es crear la librería personalizada. Utiliza la hoja de datos del componente como referencia para dibujar el símbolo y la huella con precisión. Es un proceso que toma tiempo, pero asegura la exactitud.

¿Cómo sé si una librería de terceros es de buena calidad?

Para verificar la calidad de una librería de terceros, compárala con la hoja de datos oficial del componente. Presta especial atención a la disposición de los pines, las dimensiones de las almohadillas, el tamaño del encapsulado y las marcas de polaridad. Es recomendable probar la huella en un diseño de prueba simple antes de usarla en un proyecto crítico.

¿Dónde debo guardar mis librerías personalizadas para que KiCad las encuentre?

Es una buena práctica guardar tus librerías personalizadas en una carpeta separada de la instalación principal de KiCad (por ejemplo, en `Mis Documentos/KiCad/LibreriasPersonalizadas`). Esto evita que se borren o se corrompan si reinstalas o actualizas KiCad. Luego, simplemente añades la ruta a esta carpeta en los gestores de librerías de KiCad como una librería global.

En resumen, la capacidad de encontrar y gestionar librerías de KiCad es tan crucial como dominar el propio software de diseño. Con una comprensión clara de las diversas fuentes disponibles —desde las librerías oficiales que vienen con la instalación, pasando por las vastas colecciones de la comunidad en GitHub y plataformas como SnapEDA, hasta las librerías específicas proporcionadas directamente por los fabricantes—, podrás equiparte con los recursos necesarios para llevar tus proyectos electrónicos desde la conceptualización hasta la fabricación con confianza y eficiencia. No olvides que, en última instancia, la creación de tus propias librerías te otorga el control total y la máxima precisión para los componentes más exigentes.
