El Airframe: Esqueleto Esencial del Avión

Los aviones son maravillas de la ingeniería moderna, vehículos complejos que integran millones de componentes para ofrecer una experiencia de vuelo segura y eficiente. Cada una de estas piezas, sin importar su tamaño, cumple una función vital. Sin embargo, entre la vasta red de sistemas y partes, existe un elemento fundamental que actúa como la columna vertebral de la aeronave: el airframe. Este término, aunque quizás no sea familiar para todos, es el pilar sobre el que se construye la integridad y la seguridad de cualquier aeronave. Profundicemos en qué consiste un airframe y cómo funciona para mantenernos en el aire.

A menudo, cuando pensamos en un avión, imaginamos sus motores rugiendo o sus alas cortando el cielo. Pero antes de que un avión pueda siquiera moverse, necesita una base estructural sólida y meticulosamente diseñada. El airframe es precisamente eso: el marco mecánico o el esqueleto que sostiene todas las demás partes de un avión, excluyendo el sistema de propulsión. No se trata de un componente único, sino de una colección de elementos interconectados que, en conjunto, proporcionan la fuerza y rigidez necesarias para soportar las inmensas fuerzas aerodinámicas a las que se somete una aeronave durante el vuelo. Desde los primeros prototipos de madera y tela hasta los sofisticados diseños de materiales compuestos de hoy, el airframe ha sido y sigue siendo el corazón de la ingeniería aeronáutica, crucial para el rendimiento, la eficiencia y, lo más importante, la seguridad del vuelo.

¿Qué es un Airframe? La Columna Vertebral del Vuelo

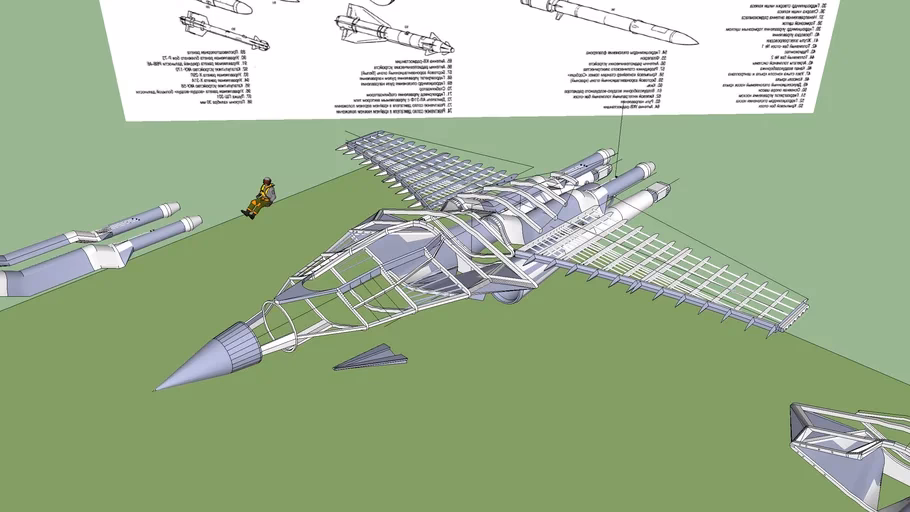

Para entender la importancia del airframe, es fundamental definirlo con precisión. El término 'airframe' se refiere al conjunto de componentes estructurales que forman el armazón mecánico de un avión. Es, en esencia, el esqueleto del avión, al que se adhieren todos los demás sistemas. Esto incluye el fuselaje, las alas, el empenaje (o cola) y el tren de aterrizaje. Es la plataforma sobre la cual se montan los motores, la aviónica, los sistemas de control y todos los demás elementos que hacen posible el vuelo. Su diseño no solo debe ser ligero para maximizar la eficiencia del combustible, sino también increíblemente robusto para soportar las fuerzas de sustentación, arrastre, empuje y peso, así como las tensiones de la turbulencia y las maniobras.

Cada avión de ala fija posee un airframe. La complejidad de su diseño y construcción es asombrosa, implicando un equilibrio delicado entre resistencia, peso y funcionalidad. La comprensión de este concepto es vital no solo para ingenieros y profesionales de la aviación, sino para cualquier persona fascinada por la maravilla de la aviación. Es la garantía de que la aeronave mantendrá su integridad estructural en las condiciones más exigentes.

Anatomía de un Airframe: Componentes Clave

El airframe se compone de varias partes interconectadas, cada una con una función específica y crítica para el vuelo. A continuación, exploraremos los componentes principales que conforman esta estructura vital.

El Fuselaje: El Corazón Estructural

El fuselaje es el cuerpo principal del avión y el componente central del airframe. Derivado de la palabra francesa para 'en forma de huso', es la sección que alberga la cabina de pilotos, la cabina de pasajeros y el espacio de carga. Su diseño es crucial, ya que debe resistir diversas tensiones aerodinámicas y estructurales, al mismo tiempo que es lo más ligero posible. Los fuselajes modernos se construyen con materiales avanzados como aleaciones de aluminio o compuestos, que ofrecen una combinación óptima de resistencia y eficiencia. La forma de huso del fuselaje no es casual; está diseñada para propósitos aerodinámicos, permitiendo que el avión corte el aire con mayor facilidad, reduciendo la resistencia y mejorando la eficiencia del vuelo.

Las Alas: La Generación de Sustentación

Las alas son quizás la característica más reconocible de un avión y son las principales responsables de generar sustentación, la fuerza que permite que el avión se eleve y permanezca en el aire. A medida que el aire fluye sobre ellas, las alas, con su forma aerodinámica (perfil alar), crean una diferencia de presión que resulta en la fuerza de sustentación. La forma, el tamaño y el diseño de las alas son fundamentales para determinar el rendimiento de un avión, incluyendo su velocidad, alcance y capacidad de carga. Deben ser lo suficientemente fuertes para soportar el peso de la aeronave, pero también lo suficientemente flexibles para manejar las fuerzas aerodinámicas durante el vuelo. Las innovaciones como las alas en flecha, los winglets y la integración de sistemas de combustible dentro de las alas han mejorado significativamente la eficiencia aerodinámica de las aeronaves modernas.

La Cola o Empenaje: Estabilidad y Control

El empenaje, o cola del avión, es esencial para la estabilidad y el control de la aeronave. Se compone de estabilizadores verticales y horizontales. El estabilizador vertical (o aleta) ayuda a mantener la estabilidad direccional, controlando el movimiento de guiñada (movimiento del morro de lado a lado). Por otro lado, el estabilizador horizontal controla el cabeceo (movimiento del morro hacia arriba o hacia abajo). Estos componentes aseguran que el avión permanezca equilibrado y controlable en diversas condiciones de vuelo, permitiendo a los pilotos mantener la trayectoria deseada y realizar maniobras con precisión. Al igual que otras partes del airframe, forman parte integral del cuerpo mecánico del avión.

El Tren de Aterrizaje: Soporte en Tierra y en Vuelo

El tren de aterrizaje es una parte crítica del airframe que soporta el avión en tierra y durante las fases de despegue y aterrizaje. Debe ser lo suficientemente robusto para absorber el impacto del aterrizaje y proporcionar estabilidad en tierra, pero también lo más ligero posible para minimizar el peso total de la aeronave. Aunque existen diferentes tipos de trenes de aterrizaje, la mayoría consisten en ruedas que pueden elevarse o bajarse. Una excepción notable son los hidroaviones, que generalmente no tienen ruedas, sino flotadores que les permiten aterrizar en cuerpos de agua. El diseño del tren de aterrizaje varía según el tipo de aeronave, y muchos aviones modernos cuentan con trenes retráctiles para reducir la resistencia aerodinámica durante el vuelo.

Evolución Histórica de los Airframes: De la Madera al Carbono

La historia de los airframes es un reflejo de la evolución de la aviación misma, un viaje de constante innovación y mejora. Desde los rudimentarios diseños de principios del siglo XX hasta las sofisticadas estructuras actuales, el desarrollo de los airframes ha sido impulsado por la búsqueda de mayor eficiencia, resistencia y seguridad.

Primeros Días de Vuelo: Madera y Tela

Inicialmente, los airframes eran estructuras simples, a menudo construidas con madera y cubiertas con tela. El primer vuelo propulsado de los hermanos Wright en 1903 utilizó un marco básico de estos materiales. Eran ligeros para la tecnología de la época, pero carecían de la durabilidad y eficiencia necesarias para vuelos de larga distancia o altas velocidades.

Avances en Materiales y Diseño: La Era del Metal

Con la inclusión de metales como el aluminio, los airframes se volvieron significativamente más robustos. Esto permitió la construcción de aviones más grandes, rápidos y con mayor capacidad de carga. La Segunda Guerra Mundial aceleró enormemente este desarrollo, impulsando avances significativos en el diseño aerodinámico y la integridad estructural. Las aleaciones de aluminio se convirtieron en el estándar de la industria debido a su buena relación resistencia-peso y su maleabilidad.

La Era del Jet y Más Allá: La Necesidad de Resistencia Extrema

La introducción de los motores a reacción marcó una nueva era para el diseño de airframes. La necesidad de volar a mayores velocidades y altitudes exigió airframes más fuertes y resistentes al calor. Esto llevó al uso de titanio y aleaciones avanzadas que podían soportar las condiciones extremas generadas por el vuelo supersónico y las altas temperaturas de los motores a reacción.

Innovaciones Modernas: Materiales Compuestos

Hoy en día, el airframe de un avión a menudo incorpora materiales compuestos avanzados, como la fibra de carbono. Estos materiales ofrecen una relación resistencia-peso excepcionalmente alta, lo que permite diseños más eficientes, ligeros y duraderos. El uso de compuestos ha revolucionado la industria, contribuyendo a una mayor eficiencia de combustible, un mejor rendimiento aerodinámico y una vida útil más larga para las aeronaves. Además, permiten formas más complejas y aerodinámicas que no serían posibles con los metales tradicionales.

Mantenimiento y Seguridad del Airframe: Una Prioridad Innegociable

El mantenimiento del airframe de una aeronave es de vital importancia para su longevidad, rendimiento y, lo que es más crítico, para la seguridad de sus pasajeros y tripulación. Un airframe en óptimas condiciones es sinónimo de un vuelo seguro y fiable. Las inspecciones y reparaciones regulares son esenciales para asegurar que la estructura del avión esté libre de daños, debilidades o desgaste que puedan comprometer su integridad.

Importancia del Mantenimiento Regular

La integridad del airframe es primordial para operaciones de vuelo seguras. El mantenimiento regular asegura que el airframe del avión permanezca en condiciones óptimas, libre de daños estructurales o debilidades que puedan comprometer la seguridad. Esto incluye la inspección y reparación de cualquier desgaste, corrosión o fatiga que el airframe pueda experimentar con el tiempo. El mantenimiento del airframe no es solo un requisito reglamentario, sino una práctica crítica para identificar posibles problemas antes de que se conviertan en peligros. La detección temprana de grietas invisibles, la corrosión o cualquier otra debilidad estructural puede prevenir fallos catastróficos. Además, el mantenimiento garantiza que las propiedades aerodinámicas del airframe no se vean comprometidas, reparando o reemplazando componentes dañados como los flaps de las alas o los paneles del fuselaje, lo que a su vez asegura el cumplimiento de las estrictas normas y regulaciones de seguridad de la aviación.

Prácticas Comunes de Mantenimiento del Airframe

Un mantenimiento eficaz del airframe de un avión implica una serie de inspecciones exhaustivas y procesos de reparación, cada uno adaptado a diferentes partes de la estructura:

• Inspecciones Rutinarias: Inspecciones programadas regularmente, siguiendo las directrices del fabricante y las normativas, para verificar el estado general del airframe. Esto incluye inspecciones visuales detalladas, la aplicación de métodos de pruebas no destructivas (como ultrasonidos o corrientes de Foucault) y verificaciones exhaustivas de todos los componentes.
• Control de Corrosión: Dada la presencia de componentes metálicos en muchos airframes, el control de la corrosión es crucial. Esto implica limpieza, uso de materiales resistentes a la corrosión y aplicación de recubrimientos protectores para prevenir el deterioro.
• Comprobaciones de Estrés y Fatiga: Los airframes soportan un estrés significativo durante los vuelos, especialmente en ciertas áreas críticas. Las comprobaciones regulares de estrés y fatiga ayudan a identificar cualquier signo de fatiga del material que podría llevar a fallos estructurales si no se aborda a tiempo.
• Reparaciones y Reemplazos: Cuando se identifican problemas, las reparaciones y reemplazos oportunos de los componentes del airframe son vitales. Esto abarca desde reparaciones menores hasta revisiones importantes, dependiendo de la gravedad del desgaste o daño.
• Mantenimiento de Registros y Documentación: Mantener registros detallados de todas las actividades de mantenimiento es esencial para rastrear la 'salud' del airframe y asegurar el cumplimiento de los estándares de aviación, proporcionando un historial completo de la vida operativa de la aeronave.

Preguntas Frecuentes sobre el Airframe

¿Es el airframe lo mismo que un avión comercial?

No, el airframe no es lo mismo que un avión comercial. Un airframe es el esqueleto o la estructura básica de un avión, que incluye el fuselaje, las alas, la cola y el tren de aterrizaje. Un avión comercial es una aeronave completa que, además del airframe, incluye motores, sistemas de aviónica, sistemas hidráulicos, eléctricos, interiores de cabina, etc. El airframe es una parte fundamental del avión, pero no el avión en su totalidad.

¿Por qué es tan importante el airframe para la aviación?

El airframe es crucial porque proporciona la integridad estructural y la rigidez necesarias para que la aeronave resista las fuerzas aerodinámicas y las cargas de vuelo. Sin un airframe robusto y bien diseñado, un avión no podría volar de forma segura o eficiente. Es la base sobre la que se construyen todos los demás sistemas, garantizando la seguridad y el rendimiento de la aeronave.

¿Qué materiales se utilizan hoy en día en la construcción de airframes?

Actualmente, los airframes se construyen principalmente con una combinación de aleaciones de aluminio, titanio y, cada vez más, materiales compuestos avanzados como la fibra de carbono. Estos materiales ofrecen una excelente relación resistencia-peso y durabilidad, lo que permite diseños más ligeros, eficientes y resistentes a la fatiga y la corrosión.

¿Con qué frecuencia se inspecciona un airframe?

Los airframes están sujetos a un riguroso programa de mantenimiento e inspecciones regulares, que varían en frecuencia y profundidad. Estas inspecciones pueden ser desde chequeos diarios previos al vuelo (pre-flight checks) hasta inspecciones de rutina programadas (A-checks, B-checks, C-checks) que se realizan cada cierto número de horas de vuelo o ciclos (despegues y aterrizajes), y revisiones mayores (D-checks) que pueden ocurrir cada 6 a 10 años, donde el avión es prácticamente desmontado para una inspección exhaustiva de su estructura.

¿Un airframe incluye los motores del avión?

No, por definición, el airframe excluye el sistema de propulsión, es decir, los motores. El airframe es la estructura que proporciona el soporte y la forma al avión, y los motores se montan en puntos específicos de esta estructura (como las alas o el fuselaje), pero no se consideran parte del airframe en sí mismo.
