El dibujo técnico es un lenguaje universal que permite la comunicación precisa de ideas y diseños en campos como la ingeniería, la arquitectura y el diseño industrial. Para que esta comunicación sea efectiva, es fundamental que exista una estandarización en todos sus elementos, y uno de los pilares más importantes es, sin duda, el tamaño del papel. Comprender los diferentes formatos y sus usos no solo optimiza el trabajo, sino que garantiza la compatibilidad y la legibilidad de los planos en cualquier parte del mundo. En este artículo, exploraremos a fondo la serie de formatos de papel más utilizada en el ámbito técnico, la serie A, desvelando sus características, medidas y la lógica detrás de su diseño.

- La Importancia de la Estandarización en el Dibujo Técnico
- La Serie A: El Estándar Universal para el Dibujo Técnico
- Tabla Comparativa de Formatos de la Serie A (ISO 216)
- Elección del Formato Correcto y Consideraciones Adicionales
- Preguntas Frecuentes sobre Formatos de Papel en Dibujo Técnico
- ¿Cuál es el tamaño más grande de papel para el dibujo técnico?
- ¿Cuál es el formato más usado en dibujo técnico?
- ¿Cuáles son las medidas de las hojas para dibujo técnico A3?
- ¿Qué significa que "cuanto mayor es el número, menor tamaño del papel" en la serie A?
- ¿Por qué es tan importante la relación de aspecto de √2 en los formatos de papel de la serie A?
La Importancia de la Estandarización en el Dibujo Técnico
Desde sus orígenes, el ser humano ha utilizado dibujos para representar la realidad y comunicarse. Sin embargo, para que estos dibujos trasciendan barreras geográficas y lingüísticas, se hizo imperativo establecer normas comunes. En el contexto del dibujo técnico, la estandarización no es solo una conveniencia, sino una necesidad crítica. Imagina un arquitecto en España enviando planos a un constructor en Alemania; si no existieran formatos de papel universalmente aceptados, la interpretación y reproducción de esos documentos sería un caos. Las normas internacionales, como la ISO 216, han resuelto este problema, proporcionando un marco común para los tamaños de papel que asegura que un plano diseñado en un lugar pueda ser impreso y entendido en cualquier otro.
Esta estandarización internacional no solo facilita la colaboración global, sino que también optimiza el almacenamiento, la impresión y la reproducción de documentos, reduciendo costes y errores. La serie A de formatos de papel es el resultado de este esfuerzo por la uniformidad y la eficiencia.
La Serie A: El Estándar Universal para el Dibujo Técnico
La serie A de formatos de papel es el estándar más reconocido y utilizado a nivel mundial para el dibujo técnico, la impresión y la papelería general. Se basa en la norma ISO 216, que a su vez se deriva de la norma alemana DIN 476. La genialidad de este sistema radica en una propiedad matemática simple pero poderosa: la relación de aspecto constante de √2 (aproximadamente 1:1.414). Esto significa que, si doblamos una hoja por la mitad a lo largo de su lado más largo, las dos mitades resultantes tendrán la misma relación de aspecto que la hoja original, pero con la mitad de su área. Este principio permite escalar documentos de un tamaño a otro sin distorsión, lo cual es fundamental en el dibujo técnico donde la precisión es primordial.
El formato base de la serie A es el A0, que tiene un área de 1 metro cuadrado. A partir de él, cada formato subsiguiente (A1, A2, A3, A4, etc.) se obtiene dividiendo el anterior por la mitad a lo largo de su lado más largo. Esto implica que, cuanto mayor es el número que acompaña a la "A", menor es el tamaño de la hoja de papel. Por ejemplo, un A4 es la mitad de un A3, un A3 es la mitad de un A2, y así sucesivamente.
El Formato A0: El Gigante del Dibujo
El formato A0 es el tamaño más grande de papel de la serie A y, por ende, el más extenso utilizado en el dibujo técnico para planos de gran envergadura. Sus dimensiones son de 841 mm de ancho por 1189 mm de largo. Con un área de un metro cuadrado, el A0 es ideal para representar proyectos arquitectónicos complejos, mapas topográficos detallados, esquemas de ingeniería de plantas industriales o cualquier diseño que requiera una gran cantidad de información visual sin sacrificar la legibilidad. Su gran superficie permite incluir múltiples detalles, cotas y anotaciones, ofreciendo una visión integral del proyecto.
Formatos Intermedios: A1 y A2
El formato A1 (594 mm x 841 mm) y el A2 (420 mm x 594 mm) son derivaciones directas del A0, manteniendo la misma proporción. Son ampliamente utilizados para planos de tamaño medio, como diseños de viviendas unifamiliares, esquemas eléctricos de edificios medianos, o partes específicas de proyectos más grandes. El A1 es la mitad de un A0, y el A2 es la mitad de un A1. Su manejabilidad es superior a la del A0, pero aún ofrecen suficiente espacio para el detalle técnico, siendo una opción popular en estudios de arquitectura e ingeniería.
El Formato A3: Versatilidad y Detalle
El formato A3, con unas medidas de 297 mm de ancho por 420 mm de largo, es uno de los tamaños más versátiles y comúnmente utilizados en el ámbito del dibujo técnico, especialmente para proyectos que requieren un nivel de detalle considerable pero que no justifican el uso de formatos mucho más grandes. Es el doble de un A4 y, por lo tanto, permite mostrar planos, diagramas o gráficos con mayor claridad y espacio que el A4, sin ser tan voluminoso como un A2 o A1. Es frecuente en la presentación de detalles constructivos, secciones específicas de planos, diagramas de circuitos electrónicos o ilustraciones técnicas.
El Formato A4: El Más Universal
El formato A4, con dimensiones de 210 mm de ancho por 297 mm de largo, es, sin lugar a dudas, el formato más utilizado a nivel mundial, no solo en el dibujo técnico sino en la vida cotidiana. Es el tamaño estándar para documentos de oficina, cartas, informes y, por supuesto, para planos de detalle, croquis, o cualquier dibujo técnico que no requiera grandes dimensiones. Su popularidad se debe a su excelente balance entre tamaño y manejabilidad, facilidad de impresión en cualquier impresora estándar y su idoneidad para la documentación complementaria de proyectos más grandes, como listados de materiales, especificaciones o cálculos. Es el formato que la mayoría de los estudiantes y profesionales manejan a diario.
Otros Formatos de la Serie A: A5, A6, etc.
Aunque menos comunes en el dibujo técnico principal, los formatos más pequeños como el A5 (148 mm x 210 mm) y el A6 (105 mm x 148 mm) también forman parte de la serie A. Se utilizan ocasionalmente para folletos, notas, o pequeños diagramas auxiliares dentro de un proyecto más amplio. Mantienen la misma relación de aspecto y el principio de división por la mitad, lo que asegura una coherencia en todo el sistema.

Tabla Comparativa de Formatos de la Serie A (ISO 216)
Para una referencia rápida, la siguiente tabla resume las dimensiones de los formatos de papel más relevantes de la serie A:
| Formato | Ancho (mm) | Largo (mm) | Área (m²) | Usos Comunes en Dibujo Técnico |
|---|---|---|---|---|
| A0 | 841 | 1189 | 1.00 | Planos maestros, mapas topográficos, proyectos industriales complejos. |
| A1 | 594 | 841 | 0.50 | Planos de arquitectura y urbanismo, esquemas de instalaciones. |
| A2 | 420 | 594 | 0.25 | Planos de detalle, secciones de edificios, diagramas de circuitos. |
| A3 | 297 | 420 | 0.125 | Detalles constructivos, gráficos, presentaciones técnicas. |
| A4 | 210 | 297 | 0.0625 | Documentación complementaria, croquis, informes, cartas. |
| A5 | 148 | 210 | 0.03125 | Pequeños diagramas, notas, folletos auxiliares. |
Elección del Formato Correcto y Consideraciones Adicionales
La selección del formato de papel adecuado es una decisión crucial que influye directamente en la claridad, la legibilidad y la practicidad de un proyecto de dibujo técnico. No se trata solo de elegir el tamaño más grande disponible, sino de encontrar el equilibrio perfecto entre la cantidad de información que se debe mostrar y la facilidad de manejo del documento. Un plano demasiado grande puede ser difícil de transportar y almacenar, mientras que uno demasiado pequeño puede resultar ilegible o requerir demasiadas hojas para un mismo proyecto.
Factores a considerar al elegir el formato:
- Complejidad del Proyecto: Proyectos con gran cantidad de detalles, instalaciones complejas o grandes extensiones (como un urbanismo) requerirán formatos mayores como A0 o A1.
- Escala del Dibujo: La escala a la que se dibujará el objeto influye directamente en el tamaño de papel necesario. Una escala muy reducida para un objeto grande puede caber en un A3, pero una escala más detallada podría necesitar un A1.
- Propósito del Documento: Un plano para obra (que será manipulado constantemente en el sitio) podría beneficiarse de un formato más resistente y compacto como el A1 o incluso el A2, mientras que un plano para presentación podría ser A0 para impacto visual. Los documentos de consulta o anexos suelen ser A4.
- Método de Impresión y Reproducción: La disponibilidad de impresoras y plotters que soporten grandes formatos es un factor práctico importante.
- Normas Específicas del Proyecto o Empresa: Algunas empresas o normativas sectoriales pueden establecer formatos preferenciales para ciertos tipos de documentos.

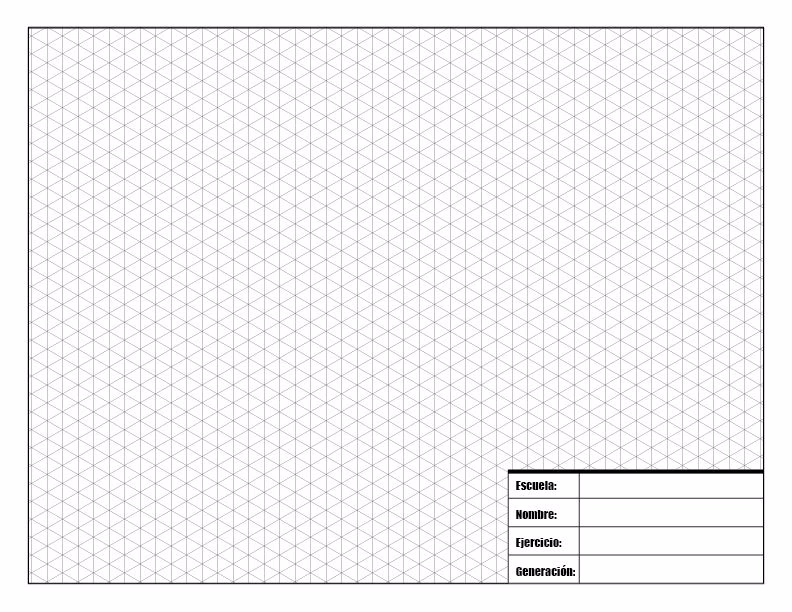

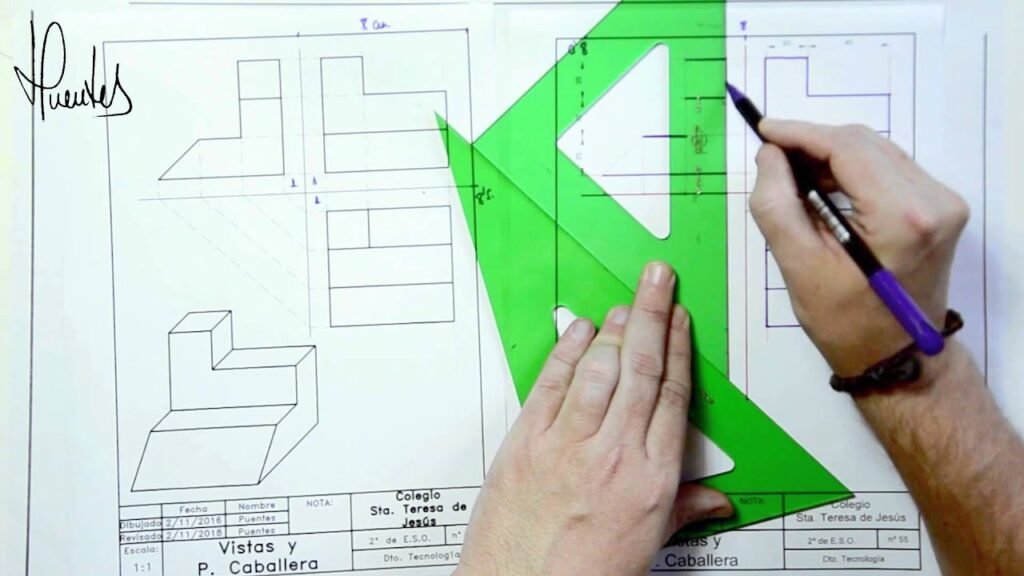

Además del tamaño físico de la hoja, es importante recordar que el dibujo técnico en sí mismo implica una preparación adicional del papel. Esto incluye la definición de márgenes (generalmente más amplios en el lado izquierdo para permitir el archivo) y la incorporación del cajetín o cuadro de rotulación. El cajetín es un espacio reservado en la parte inferior o lateral del plano que contiene información esencial como el título del proyecto, el nombre del dibujante, la fecha, la escala, el número de plano y la empresa o cliente. Aunque no es parte del formato de papel en sí, su diseño y ubicación están intrínsecamente ligados al espacio disponible en la hoja y son cruciales para la identificación y gestión del documento.
Preguntas Frecuentes sobre Formatos de Papel en Dibujo Técnico
¿Cuál es el tamaño más grande de papel para el dibujo técnico?
El tamaño más grande de papel estandarizado para el dibujo técnico dentro de la serie A es el formato A0. Sus dimensiones son de 841 mm de ancho por 1189 mm de largo, cubriendo un área de exactamente 1 metro cuadrado. Es el formato ideal para proyectos de gran escala que requieren un alto nivel de detalle y una visión global, como planos urbanísticos, mapas geográficos extensos o esquemas de ingeniería de plantas industriales completas.
¿Cuál es el formato más usado en dibujo técnico?
El formato más usado en el día a día del dibujo técnico, y en la mayoría de los ámbitos profesionales y académicos, es el A4. Con sus medidas de 210 mm x 297 mm, es el estándar para la documentación general, informes técnicos, croquis, y planos de detalle que no exigen una superficie muy grande. Su popularidad radica en su manejabilidad, la facilidad de impresión y su compatibilidad con la mayoría de los sistemas de archivo y reproducción.
¿Cuáles son las medidas de las hojas para dibujo técnico A3?
Las medidas de una hoja para dibujo técnico en formato A3 son de 297 mm de ancho por 420 mm de largo. Este tamaño duplica el área de un A4 y es muy apreciado por ofrecer un buen equilibrio entre espacio para el detalle y facilidad de manejo. Es comúnmente utilizado para planos de instalaciones, secciones arquitectónicas, diagramas de flujo complejos y presentaciones técnicas donde el A4 se quedaría corto pero no se necesita la magnitud de un A2 o superior.
¿Qué significa que "cuanto mayor es el número, menor tamaño del papel" en la serie A?
Esta afirmación se refiere directamente a la lógica de la serie A de la norma ISO 216. El formato base es el A0, que es el más grande. Cada formato subsiguiente se obtiene dividiendo el formato anterior por la mitad a lo largo de su lado más largo. Por ejemplo, un A1 es la mitad de un A0, un A2 es la mitad de un A1, y así sucesivamente. Por lo tanto, un A4 es considerablemente más pequeño que un A0, y un A5 es más pequeño que un A4. Este sistema numérico inverso respecto al tamaño físico es una característica fundamental de la ISO 216 que garantiza la coherencia y escalabilidad de los documentos.
¿Por qué es tan importante la relación de aspecto de √2 en los formatos de papel de la serie A?
La relación de aspecto de √2 (aproximadamente 1:1.414) es el pilar matemático de la serie A y lo que la hace tan eficiente para el dibujo técnico y la impresión. Esta proporción asegura que, al doblar una hoja por su lado más largo para obtener el siguiente formato más pequeño (por ejemplo, de A3 a A4), el nuevo formato resultante conserve exactamente la misma relación de aspecto que el original. Esto tiene dos ventajas cruciales: primero, permite la reducción o ampliación de planos de un formato a otro sin distorsión ni desperdicio de papel; y segundo, simplifica el diseño y la reproducción, ya que los elementos gráficos se escalan proporcionalmente, manteniendo su legibilidad y proporciones originales en diferentes tamaños de impresión. Es la clave de la estandarización internacional de documentos.
En conclusión, la comprensión de los formatos de papel de la serie A es fundamental para cualquier profesional o estudiante involucrado en el dibujo técnico. La estandarización proporcionada por la norma ISO 216 no solo facilita la comunicación global y la compatibilidad entre diferentes sistemas, sino que también optimiza el flujo de trabajo, el almacenamiento y la reproducción de documentos. Elegir el formato adecuado para cada proyecto es un arte que combina la necesidad de detalle con la practicidad, asegurando que cada diseño sea tan legible y funcional como sea posible.
