Diagrama de Cuerpo Libre: Clave para Analizar Fuerzas

En el vasto y fascinante mundo de la física y la ingeniería, comprender cómo interactúan las fuerzas con los objetos es fundamental para resolver problemas, diseñar estructuras y predecir movimientos. Una de las herramientas más poderosas y visuales para lograr esto es el Diagrama de Cuerpo Libre (DCL). Esta representación gráfica simplifica sistemas complejos, permitiéndonos aislar un objeto y visualizar claramente todas las fuerzas externas que actúan sobre él. Dominar el DCL no solo facilita la aplicación de las leyes de Newton, sino que también fomenta una comprensión intuitiva de la mecánica, abriendo la puerta a la resolución de desafíos que, de otra manera, parecerían abrumadores.

¿Qué es un Diagrama de Cuerpo Libre (DCL)?

El Diagrama de Cuerpo Libre (DCL) es una herramienta fundamental en física y en ingeniería para analizar las fuerzas que actúan sobre un objeto. Se trata de un tipo de diagrama vectorial que muestra un objeto y las fuerzas que actúan sobre él. Para dibujar un diagrama de cuerpo libre, se representa el objeto de interés de forma simplificada, a menudo como un punto o un dibujo básico, y se eliminan todos los demás elementos del entorno para dejar claro cuál es el objeto que nos interesa. Las fuerzas se dibujan como flechas que se extienden desde el centro de masa del cuerpo. El tamaño o longitud de la flecha nos indica la magnitud de la fuerza, y la dirección a la que apunta la flecha es la dirección de nuestra fuerza.

Esta representación visual es increíblemente útil porque nos permite llevar la cuenta de todas las fuerzas que actúan sobre un objeto. Al observar el DCL, podemos determinar rápidamente si las fuerzas están desequilibradas, lo que indicaría que el sistema está acelerando, o si se trata de un problema estático, donde la fuerza neta es nula y el sistema está en equilibrio. En resumen, el DCL es una herramienta indispensable para abordar una amplia gama de problemas de física, desde los más sencillos hasta los más complejos.

Las Fuerzas que Cobran Vida en un DCL

Un aspecto crucial del Diagrama de Cuerpo Libre es saber qué fuerzas incluir y, más importante aún, cuáles no. La premisa fundamental es que solo se muestran las fuerzas que actúan sobre el objeto, no las fuerzas que el objeto ejerce sobre su entorno.

Tipos Comunes de Fuerzas

Algunas de las fuerzas más comunes que se ven en un diagrama de cuerpo libre incluyen:

• Fuerza de la Gravedad (Peso): La fuerza que atrae un objeto hacia el centro de la Tierra. Siempre apunta verticalmente hacia abajo.
• Fuerza Normal: Una fuerza de contacto que empuja un objeto lejos del punto de contacto y es siempre perpendicular a la superficie de contacto. Por ejemplo, el suelo ejerce una fuerza normal hacia arriba sobre una caja que descansa sobre él.
• Fricción: Una fuerza que actúa en contra de la dirección del movimiento (fricción cinética) o de la tendencia al movimiento (fricción estática) para frenar un objeto en movimiento o evitar que se mueva. Siempre es paralela a la superficie de contacto.
• Resistencia (del aire o fluido): Similar a la fricción, pero actúa en objetos que se mueven a través de un fluido (como el aire o el agua), oponiéndose a su movimiento.
• Fuerza de Tensión: La fuerza que tira de los objetos a través de cuerdas, cables o cadenas. Siempre actúa a lo largo de la cuerda, alejándose del objeto.
• Fuerza Centrípeta: Una fuerza neta que impide que un objeto salga volando en un movimiento de rotación, y siempre apunta hacia el centro del círculo de rotación. Es importante recordar que esta es una fuerza resultante, no un tipo fundamental de interacción.

La Regla de Oro: Solo Fuerzas "Sobre" el Objeto

Es vital comprender qué fuerzas deben mostrarse y cuáles no. Las únicas fuerzas que se muestran en un diagrama de cuerpo libre son las fuerzas que actúan sobre el objeto. Cualquier fuerza ejercida por nuestro objeto no debe mostrarse. Por ejemplo, si consideramos una caja sentada en el suelo, debemos incluir la fuerza normal del suelo que empuja hacia arriba nuestra caja, pero no la fuerza normal de nuestra caja que empuja hacia abajo el suelo. Este último sería un DCL del suelo, no de la caja. Por eso se llama "libre": se trata de un objeto aislado, completamente separado de su entorno para el análisis.

Las Ecuaciones Detrás del DCL: La Segunda Ley de Newton

La premisa básica de un diagrama de cuerpo libre es cualificar y cuantificar todas las fuerzas. Esto sugiere que utilicemos la segunda ley de Newton: F_neta = ma. Este es un buen punto de partida, pero hay algunas sutilezas que debemos tener en cuenta. Por ejemplo, ¿la fuerza neta sobre nuestro objeto es igual a cero? Si es así, nuestras fuerzas deberían estar equilibradas, lo que significa que el objeto está en equilibrio (ya sea en reposo o moviéndose a velocidad constante). Si la fuerza neta no es cero, entonces nuestros vectores de fuerza no deberían anularse todos, y el objeto estará acelerando. Considerar las fórmulas es una buena manera de empezar un problema, pero no olvides considerar también la física subyacente que describen las fórmulas.

Ejemplos Prácticos de Diagramas de Cuerpo Libre

Ahora que entendemos un poco mejor qué es un diagrama de cuerpo libre y las fuerzas que lo componen, veamos algunos ejemplos comunes que ilustran su aplicación.

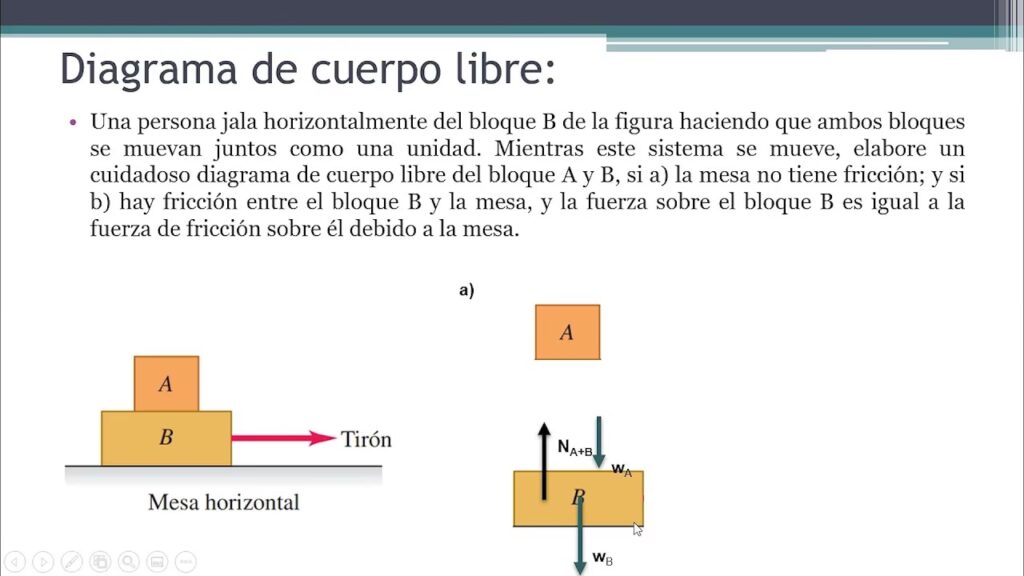

Bloques Apilados: Un Desafío de Fuerzas Normales

Consideremos el caso de tres bloques de hormigón apilados. Para analizar este sistema, debemos dibujar diagramas de cuerpo libre para cada bloque por separado.

• Bloque A (Superior): Este es el más sencillo. Las fuerzas que actúan sobre este bloque son la fuerza de gravedad (Peso) hacia abajo y la fuerza normal suministrada por el bloque B al bloque A, empujando hacia arriba. Dado que es un sistema estático, estas dos fuerzas deben anularse.
• Bloque B (Medio): Este bloque es un poco más complicado. Sobre él actúan su propia fuerza de gravedad hacia abajo, la fuerza normal del bloque A empujando hacia abajo (acción-reacción a la fuerza normal que B ejerce sobre A), y la fuerza normal del bloque C empujando hacia arriba sobre B. Nuevamente, en un sistema estático, la suma de estas fuerzas debe ser cero.
• Bloque C (Inferior): Similar al bloque B. Actúan sobre él su fuerza de gravedad hacia abajo, la fuerza normal del bloque B empujando hacia abajo sobre C, y la fuerza normal del suelo empujando hacia arriba sobre C.

Este ejemplo es excelente para comprender la interacción de las fuerzas normales y la necesidad de aislar cada cuerpo para su análisis.

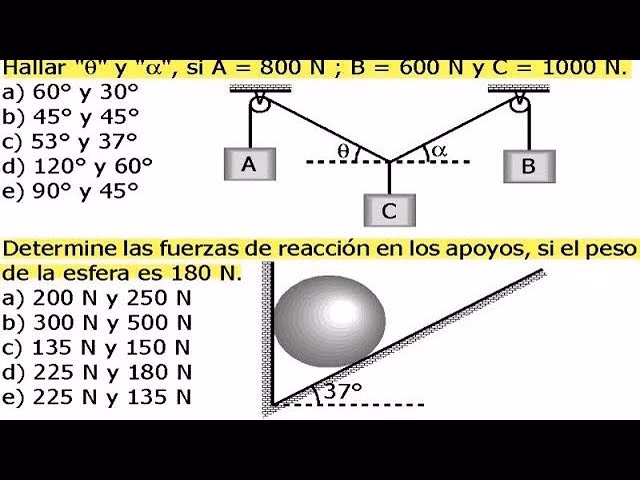

Sistemas con Poleas: Redireccionando la Tensión

Las poleas redirigen las fuerzas, lo que las convierte en un caso algo más interesante que un diagrama de cuerpo libre estándar. Si tenemos dos bloques conectados por una cuerda que pasa sobre una polea, debemos dibujar un diagrama de cuerpo libre para cada bloque.

• Bloque A: Sobre él actúan su fuerza de gravedad hacia abajo y la fuerza de tensión de la cuerda hacia arriba.
• Bloque B: De manera similar, sobre él actúan su fuerza de gravedad hacia abajo y la fuerza de tensión de la cuerda hacia arriba.

En un sistema de poleas ideal (sin masa ni fricción), la fuerza de tensión es igual en todas partes de la cuerda, lo cual es una simplificación importante para el DCL.

La Fricción en Acción: Bloque en una Rampa

Consideremos un bloque que se desliza por una rampa con fricción. Las fuerzas a las que nos enfrentamos son la fuerza normal (perpendicular a la rampa), la gravedad (vertical hacia abajo) y la fricción (paralela a la rampa y opuesta al movimiento).

Para descomponer estas fuerzas en componentes, un truco que nos facilita la vida es rotar los ejes de coordenadas para alinearlos con la rampa. Si el eje 'x' se alinea con la superficie inclinada y el eje 'y' es perpendicular a ella, solo tendremos que descomponer la fuerza de gravedad en sus componentes a lo largo de los nuevos ejes. La fuerza normal y la fricción ya estarán alineadas con estos ejes, simplificando enormemente los cálculos posteriores. Aunque no es estrictamente necesario, suele ser muy útil descomponer las fuerzas en sus componentes x e y, ya que los problemas suelen requerir examinar los componentes de las fuerzas, no solo las fuerzas en sí.

Construyendo un DCL: Guía Paso a Paso para el Éxito

Crear un diagrama de cuerpo libre efectivo es una habilidad que se perfecciona con la práctica. Aquí tienes una guía paso a paso para construir un DCL en cualquier problema de física:

1. Identifica el objeto o cuerpo de interés: Decide cuál es el sistema o el objeto específico que deseas analizar. Si hay múltiples objetos interactuando, deberás dibujar un DCL para cada uno.
2. Aísla el objeto y dibújalo simplificado: Dibuja un contorno sencillo y claro del objeto. Elimina todo lo demás del entorno que no sea el objeto mismo. Puede ser un punto, un rectángulo, o una forma básica que represente el cuerpo.
3. Identifica y dibuja todas las fuerzas externas: Piensa en todas las fuerzas que actúan sobre el objeto desde el exterior. Dibuja flechas que se originen en el centro de masa (o un punto representativo) del objeto. Asegúrate de que la dirección y el sentido de cada flecha sean correctos. La longitud de la flecha puede indicar la magnitud relativa de la fuerza.
4. Etiqueta cada fuerza: Asigna un nombre o una notación clara a cada fuerza (ej., Peso, F_N, F_f, T). Esto facilitará los cálculos posteriores.
5. Indica la dirección positiva de los ejes: Define un sistema de coordenadas (generalmente x e y) y marca la dirección positiva para cada eje. Esto es crucial, especialmente para fuerzas diagonales o inclinadas. En problemas de rampas, a menudo es útil rotar los ejes para que uno sea paralelo a la superficie y el otro perpendicular.
6. Realiza una lista de fuerzas conocidas y desconocidas: Organiza la información que tienes y lo que necesitas encontrar.
7. Utiliza las Leyes de Newton para establecer las ecuaciones: Aplica la Segunda Ley de Newton (ΣF = ma) para cada eje. Para problemas de equilibrio, la suma de todas las fuerzas en cada dirección (horizontal y vertical) debe ser igual a cero (ΣF_x = 0, ΣF_y = 0). Si hay aceleración, ΣF_x = ma_x y ΣF_y = ma_y.
8. Resuelve las ecuaciones algebraicamente: Utiliza el sistema de ecuaciones para encontrar los valores desconocidos.
9. Verifica tus resultados: Asegúrate de que los valores obtenidos tengan sentido físico. Un valor negativo para una magnitud, por ejemplo, podría indicar un error en la dirección asignada.
10. Repite si es necesario: Si tienes múltiples objetos o incógnitas, repite los pasos para cada DCL.

DCL en Problemas de Equilibrio y Movimiento

El Diagrama de Cuerpo Libre es la base para aplicar las leyes de Newton y resolver una amplia variedad de problemas.

Aplicación en Problemas de Equilibrio

En un problema de equilibrio, el objeto está en reposo o moviéndose a velocidad constante (sin aceleración). Esto implica que la fuerza neta sobre el objeto es cero. El DCL te permite visualizar todas las fuerzas y luego establecer las ecuaciones de equilibrio: la suma de las componentes de las fuerzas en la dirección horizontal debe ser cero, al igual que la suma de las componentes en la dirección vertical. Es decir, ΣF_x = 0 y ΣF_y = 0. Esta visualización es clave para plantear correctamente las ecuaciones.

Resolución de Problemas de Fuerzas en General

Incluso si el objeto no está en equilibrio (es decir, está acelerando), el DCL sigue siendo indispensable. Al dibujar todas las fuerzas y sus direcciones, puedes:

• Determinar la fuerza resultante: Sumando vectorial y algebraicamente las componentes de todas las fuerzas, puedes encontrar la fuerza neta que actúa sobre el objeto.
• Calcular la aceleración: Una vez que tienes la fuerza neta, puedes usar la Segunda Ley de Newton (a = F_neta / m) para calcular la aceleración del objeto.
• Encontrar fuerzas desconocidas: Si conoces la aceleración (o sabes que es cero) y algunas de las fuerzas, puedes resolver las ecuaciones para determinar las magnitudes o direcciones de las fuerzas desconocidas.

El DCL transforma un problema abstracto en una representación visual concreta, lo que facilita el análisis sistemático y preciso.

Conceptos Clave Adicionales

¿Qué es un "Cuerpo de Análisis"?

El "cuerpo de análisis" es simplemente el objeto o sistema específico sobre el cual estamos aplicando el Diagrama de Cuerpo Libre. Es el elemento central de nuestro estudio, el que aislamos del resto del universo para examinar las fuerzas que actúan exclusivamente sobre él. Si un problema involucra varios objetos interactuando, como los bloques apilados o un sistema de poleas, es crucial que cada uno de ellos sea considerado un "cuerpo de análisis" separado, y por lo tanto, tenga su propio DCL. Además, si hay fuerzas de acción y reacción entre estos cuerpos, no olvides incluirlas en sus respectivos DCLs, pero siempre recordando que una fuerza de acción ejercida por un cuerpo se muestra en el DCL del otro cuerpo como una fuerza de reacción que actúa sobre él.

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante el DCL en física?

El DCL es crucial porque proporciona una representación visual clara de todas las fuerzas que actúan sobre un objeto, simplificando la aplicación de las leyes de Newton. Ayuda a identificar las fuerzas relevantes, sus direcciones y magnitudes relativas, lo que es fundamental para plantear las ecuaciones de movimiento o equilibrio correctamente y evitar errores.

¿Debo dibujar las fuerzas internas en un DCL?

No, bajo ninguna circunstancia debes dibujar fuerzas internas en un DCL. Un Diagrama de Cuerpo Libre se enfoca exclusivamente en las fuerzas externas que actúan sobre el objeto. Las fuerzas internas son aquellas que se ejercen entre las partes del mismo objeto o sistema, y al considerar el objeto como un todo, estas fuerzas se cancelan entre sí internamente y no afectan el movimiento global del centro de masa.

¿Cómo sé la dirección correcta de una fuerza como la fricción?

La fuerza de fricción siempre se opone al movimiento o a la tendencia de movimiento del objeto. Si un objeto se desliza hacia la derecha, la fricción apunta hacia la izquierda. Si un objeto está a punto de deslizarse cuesta abajo, la fricción estática apuntará cuesta arriba. Es vital analizar la dirección del movimiento (o potencial movimiento) para dibujar la fricción correctamente.

¿Qué pasa si un objeto está en movimiento? ¿Sigue siendo útil el DCL?

Absolutamente. El DCL es útil tanto para objetos en reposo (equilibrio estático) como para objetos en movimiento (equilibrio dinámico o con aceleración). Si el objeto se mueve a velocidad constante, la fuerza neta sigue siendo cero. Si está acelerando, el DCL te permite determinar la fuerza neta y, por ende, la aceleración del objeto utilizando la Segunda Ley de Newton (F_neta = ma).

Conclusión

El Diagrama de Cuerpo Libre es mucho más que un simple dibujo; es una herramienta analítica esencial que sirve como puente entre la comprensión conceptual de las fuerzas y su aplicación matemática. Al dominar la construcción y el uso de los DCL, los estudiantes y profesionales de la física y la ingeniería pueden desglosar problemas complejos en componentes manejables, visualizar las interacciones de las fuerzas con claridad y resolver ecuaciones con confianza. Es una habilidad fundamental que no solo facilita la resolución de problemas, sino que también profundiza la comprensión de cómo funciona el mundo físico que nos rodea, haciendo que el análisis de fuerzas sea una tarea sistemática y gratificante.
