Dominando el Diagrama de Cuerpo Libre: Guía Completa

En el vasto universo de la física, comprender cómo los objetos interactúan con su entorno es fundamental. Ya sea que estemos analizando la estabilidad de un puente, el movimiento de un automóvil o simplemente el equilibrio de un libro sobre una mesa, la clave para desentrañar estos fenómenos reside en una herramienta visual extraordinariamente poderosa: el diagrama de cuerpo libre (DCL). Dominar su construcción no solo simplifica problemas complejos, sino que también nos proporciona una intuición profunda sobre las fuerzas que actúan en el mundo real.

Un diagrama de cuerpo libre es una representación esquemática de un objeto o sistema aislado, en la cual se muestran todas las fuerzas externas que actúan sobre él. Su propósito principal es simplificar un problema físico complejo, permitiendo a los estudiantes y profesionales de la ingeniería y la física visualizar claramente las interacciones de un cuerpo con su entorno. Al aislar el objeto de interés, eliminamos distracciones y nos enfocamos exclusivamente en las fuerzas relevantes para el análisis. La importancia de los DCL radica en su capacidad para transformar una situación física en un modelo matemático que puede ser resuelto mediante las leyes de Newton. Sin un DCL preciso, es casi imposible aplicar correctamente la segunda ley de Newton (ΣF = ma) o las condiciones de equilibrio (ΣF = 0). Son el primer paso y el más crucial en la resolución de problemas de estática, dinámica y mecánica de materiales.

La construcción de un diagrama de cuerpo libre es un proceso metódico que, una vez dominado, se convierte en una segunda naturaleza. Siga estos pasos cuidadosamente para asegurar la precisión de su DCL:

Paso 1: Identifique el Objeto de Interés

El primer y más crucial paso es decidir qué objeto o sistema desea analizar. En un problema donde interactúan varios cuerpos (como los ladrillos atados o la polea con pesas), es vital seleccionar un solo cuerpo a la vez para su DCL. Si se analizan múltiples objetos, se deberá dibujar un DCL separado para cada uno de ellos. Esto permite aislar las fuerzas que actúan sobre ese cuerpo específico.

Paso 2: Aísle el Cuerpo del Entorno

Imagine el objeto de interés completamente separado de todo lo que lo rodea. Si está apoyado sobre una superficie, suspendido por una cuerda o en contacto con otros objetos, debe "cortar" esas conexiones en su mente. El espacio resultante alrededor del objeto se llenará con las fuerzas que esas conexiones ejercían sobre él. Este aislamiento es fundamental para evitar confusiones con fuerzas internas o reacciones de otros cuerpos.

Paso 3: Identifique y Represente Todas las Fuerzas Externas

Una vez que el cuerpo está aislado, el siguiente paso es identificar cada fuerza externa que actúa sobre él y representarla como un vector. Un vector tiene magnitud y dirección. Es importante recordar que un DCL solo incluye las fuerzas que actúan sobre el cuerpo y no las fuerzas que el cuerpo ejerce sobre otros.

Fuerzas Comunes a Considerar:

• Peso (W o mg): La fuerza de la gravedad siempre actúa sobre un objeto, dirigiéndose verticalmente hacia abajo, hacia el centro de la Tierra. Se dibuja desde el centro de masa del objeto. Su magnitud es el producto de la masa del objeto (m) por la aceleración debido a la gravedad (g).
• Fuerza Normal (N o R): Esta fuerza surge cuando un objeto está en contacto con una superficie. Es siempre perpendicular a la superficie de contacto y empuja hacia afuera de la superficie, actuando sobre el cuerpo. Por ejemplo, un libro sobre una mesa experimenta una fuerza normal hacia arriba desde la mesa. En el caso de un objeto en un plano inclinado, la fuerza normal será perpendicular a dicho plano.
• Tensión (T): Cuando un objeto está unido a una cuerda, cable o cadena que está estirada, la cuerda ejerce una fuerza de tensión. Esta fuerza siempre tira del objeto a lo largo de la dirección de la cuerda. La tensión es una fuerza de tracción.
• Fuerza de Fricción (f): Si un objeto está en contacto con una superficie y hay una tendencia al movimiento o un movimiento real entre ellos, una fuerza de fricción se opone a ese movimiento. Se dibuja paralela a la superficie de contacto. Existen dos tipos principales:
  • Fricción Estática (fs): Actúa cuando el objeto está en reposo y hay una fuerza que intenta moverlo. Su valor varía hasta un máximo.
  • Fricción Cinética (fk): Actúa cuando el objeto está en movimiento relativo con la superficie. Su valor es constante y generalmente menor que la fricción estática máxima.
• Fuerza Aplicada (Faplicada): Cualquier empuje o tirón directo sobre el objeto por parte de un agente externo (una persona, otro objeto, etc.).

Paso 4: Dibuje los Vectores de Fuerza

Represente cada fuerza identificada como un vector. Se recomienda dibujar los vectores partiendo de un punto central que represente el centro de masa del objeto, aunque para objetos extendidos puede ser más preciso dibujarlos en su punto de aplicación real. La longitud de la flecha puede indicar la magnitud relativa de la fuerza, y la dirección de la flecha debe coincidir con la dirección de la fuerza.

Paso 5: Establezca un Sistema de Coordenadas

Elija un sistema de coordenadas (generalmente un plano cartesiano x-y) que sea conveniente para el problema. A menudo, es beneficioso alinear uno de los ejes con la dirección del movimiento o con la dirección de una de las fuerzas dominantes (como el plano inclinado). Esto simplifica la descomposición de las fuerzas en componentes.

Paso 6: Descomponga las Fuerzas en Componentes (Si es Necesario)

Si alguna fuerza no está alineada con los ejes de su sistema de coordenadas, descompóngala en sus componentes rectangulares (x e y). Esto se hace utilizando trigonometría (seno y coseno) y es crucial para aplicar las leyes de Newton de forma vectorial. Por ejemplo, el peso en un plano inclinado se descompone en una componente paralela al plano y otra perpendicular.

¿Qué NO se Incluye en un Diagrama de Cuerpo Libre?

Es tan importante saber qué incluir como qué omitir.

• Fuerzas Internas: Las fuerzas que las partes del propio cuerpo ejercen entre sí no se grafican. Por ejemplo, la tensión dentro de un ladrillo no se muestra en su DCL, solo la tensión de la cuerda que lo conecta a otro ladrillo.
• Fuerzas que el Cuerpo Ejerce sobre Otros Cuerpos: Un DCL muestra solo las fuerzas que *actúan sobre* el cuerpo. Las fuerzas que el cuerpo ejerce sobre su entorno (por ejemplo, la fuerza que un libro ejerce sobre la mesa) no se incluyen en el DCL del libro, pero sí se incluirían en el DCL de la mesa (por el principio de acción y reacción).
• Velocidad o Aceleración: Aunque son importantes para el análisis dinámico, la velocidad y la aceleración no son fuerzas y no deben representarse como vectores en un DCL. A menudo se dibujan junto al DCL, pero separadas de los vectores de fuerza.

Errores Comunes a Evitar al Dibujar un DCL

Evitar estos errores comunes puede ahorrarle mucho tiempo y frustración:

• Olvidar el Peso: La gravedad actúa sobre todos los objetos con masa en la Tierra. A menudo se olvida cuando el objeto está en contacto con otras superficies o suspendido.
• Dirección Incorrecta de la Fuerza Normal: Recuerde que la fuerza normal siempre es perpendicular a la superficie de contacto y empuja *hacia afuera* de la superficie, nunca hacia adentro.
• Confundir Fricción Estática y Cinética: Aunque ambas se oponen al movimiento, tienen fórmulas y comportamientos ligeramente diferentes. Asegúrese de aplicar la correcta según el estado del objeto (reposo o movimiento).
• Incluir Fuerzas Internas o de Reacción: Como ya se mencionó, el DCL es estrictamente para las fuerzas *sobre* el objeto. Las fuerzas internas o las que el objeto ejerce sobre otros no pertenecen aquí.
• No Elegir un Sistema de Coordenadas Apropiado: Una elección inteligente de ejes puede simplificar enormemente la descomposición de fuerzas y la resolución de ecuaciones.

Tabla Comparativa de Fuerzas Comunes en DCL

Preguntas Frecuentes sobre Diagramas de Cuerpo Libre

¿Siempre tengo que incluir la fuerza normal?

Solo si el objeto está en contacto con una superficie. Si está suspendido en el aire (como un satélite en órbita o un paracaidista en caída libre), no habrá fuerza normal.

¿Cómo sé si una fuerza es interna o externa?

Una fuerza es externa si proviene de fuera del sistema que has definido. Si estás analizando un solo objeto, cualquier fuerza que actúe sobre él por parte de otro objeto es externa. Las fuerzas entre las partículas dentro de ese objeto son internas.

¿Qué pasa con la fuerza de reacción del objeto sobre el entorno?

Esa fuerza no se incluye en el DCL del objeto. Por ejemplo, si el objeto empuja una pared, esa fuerza se incluiría en el DCL de la pared, no en el DCL del objeto. El principio de acción y reacción establece que estas fuerzas existen en pares, pero cada DCL se enfoca en un solo lado de la interacción.

¿Importa el tamaño de las flechas?

Sí, idealmente. Aunque no es estrictamente necesario que las longitudes sean proporcionales a las magnitudes exactas, deben ser representativas. Por ejemplo, si una fuerza es claramente mayor que otra, su flecha debe ser más larga. Esto ayuda a visualizar el equilibrio o desequilibrio de fuerzas.

¿Siempre debo dibujar las fuerzas desde el centro del objeto?

Para un análisis de traslación, dibujar todas las fuerzas desde el centro de masa es una simplificación común y efectiva. Sin embargo, para problemas que involucran torque o rotación, es crucial dibujar las fuerzas en sus puntos de aplicación reales para calcular los momentos correctamente.

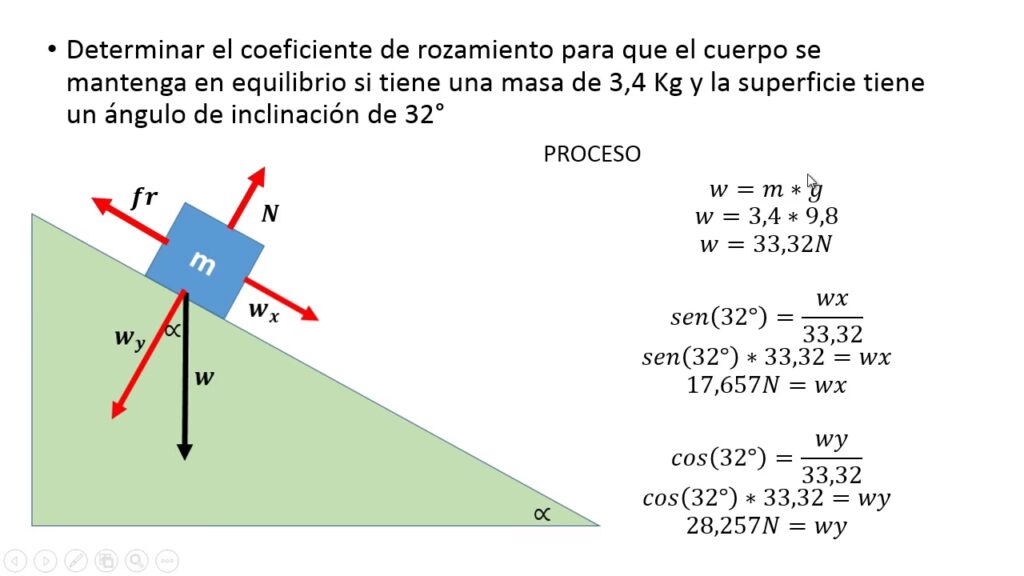

¿Cómo manejo los ángulos en un plano inclinado?

Si el plano inclinado tiene un ángulo θ con la horizontal, la fuerza de peso (vertical) se puede descomponer en dos componentes: una perpendicular al plano (W cos θ) y otra paralela al plano (W sen θ). La fuerza normal será igual en magnitud a la componente perpendicular del peso (en ausencia de otras fuerzas perpendiculares), y la fuerza de fricción actuará paralela al plano, oponiéndose al movimiento o la tendencia de movimiento.

El dominio de los diagramas de cuerpo libre es una habilidad indispensable en cualquier campo relacionado con la mecánica y la ingeniería. No son solo dibujos; son la base para la aplicación de las leyes de Newton y la resolución de problemas de equilibrio y movimiento. Al seguir estos pasos y comprender los principios subyacentes, estará bien equipado para abordar una amplia gama de desafíos físicos, transformando situaciones complejas en sistemas claros y manejables. Practicar con diversos escenarios, desde objetos simples hasta sistemas más elaborados, consolidará su comprensión y agudizará su intuición física.
