Explorando la Memoria EEPROM en Arduino

En el vasto universo de la electrónica y la programación de microcontroladores, la capacidad de almacenar datos de manera persistente es fundamental. Imagina que tu proyecto Arduino necesita recordar una configuración de usuario, un valor de calibración o incluso el progreso de una tarea, incluso después de un reinicio o un corte de energía. Aquí es donde entra en juego la memoria EEPROM (Electrically Erasable Programmable Read-Only Memory), un componente vital que dota a tus dispositivos de una memoria no volátil, permitiendo que la información perdure más allá del ciclo de vida de la corriente eléctrica. Esta característica la convierte en una herramienta indispensable para cualquier desarrollador que busque crear sistemas robustos y autónomos.

La memoria EEPROM es un tipo de memoria no volátil que puede ser borrada y reprogramada eléctricamente. A diferencia de la RAM (memoria de acceso aleatorio), que pierde su contenido cuando se apaga el dispositivo, la EEPROM retiene los datos almacenados. Esto la hace perfecta para guardar parámetros de configuración, contadores, o cualquier dato que deba persistir entre encendidos. En el contexto de Arduino, la EEPROM integrada en los microcontroladores es una joya que abre un abanico de posibilidades para proyectos más inteligentes y con capacidad de recordar.

¿Qué es la Memoria EEPROM y Cuál es su Rol en Microcontroladores?

La memoria EEPROM se distingue por su capacidad de mantener la información sin necesidad de alimentación eléctrica constante. Esta cualidad es lo que se conoce como no volatilidad. A diferencia de la memoria Flash, que se borra y escribe en bloques grandes, la EEPROM permite la lectura y escritura de bytes individuales, lo que la hace muy conveniente para almacenar pequeños fragmentos de datos que cambian con frecuencia. Su rol principal en los microcontroladores como los que utiliza Arduino es precisamente ese: proporcionar un espacio seguro y accesible para datos que son críticos para el funcionamiento continuo de un programa, sin importar las interrupciones de energía.

Piensa en la EEPROM como el cuaderno de notas permanente de tu microcontrolador. Mientras que la RAM es una pizarra donde se escriben y borran rápidamente los cálculos actuales, la EEPROM es una página donde se anotan datos importantes que no deben olvidarse. Esto incluye desde el estado de un relé, la última temperatura registrada, las credenciales de una red Wi-Fi, o incluso un contador de ciclos. La flexibilidad para modificar estos datos de forma individual la convierte en una solución superior para muchas aplicaciones de almacenamiento persistente de pequeña escala.

La Capacidad de EEPROM en Placas Arduino: Un Vistazo Detallado

La cantidad de memoria EEPROM disponible varía significativamente entre las diferentes placas Arduino, lo que influye directamente en la complejidad de los datos que puedes almacenar. Es fundamental conocer la capacidad específica de tu placa para planificar adecuadamente el uso de este recurso. Para el caso particular de la placa Arduino 101, hay una distinción importante a tener en cuenta.

EEPROM en Arduino y Genuino 101: 1024 Bytes Emulados

Una de las preguntas más frecuentes es sobre la EEPROM del Arduino 101. Esta placa, a diferencia de otras que tienen EEPROM de hardware dedicada, utiliza un espacio de memoria EEPROM emulado de 1024 bytes. Esto significa que, si bien funciona de manera similar a la EEPROM tradicional a través de la librería estándar, internamente no es un chip EEPROM físico separado, sino una porción de su memoria flash que se comporta como tal. Esta emulación es transparente para el usuario en la mayoría de los casos, permitiendo el almacenamiento de hasta 1 KB de datos persistentes. Para acceder a esta memoria, se utiliza la librería estándar EEPROM.h, la misma que para otras placas.

Comparativa de Capacidades de EEPROM en Otras Placas Arduino

Para dar una perspectiva más amplia, aquí te presentamos una tabla comparativa de las capacidades de EEPROM en algunas de las placas Arduino más populares:

Como se puede observar, el rango de capacidades es variado, desde los 512 bytes en microcontroladores más antiguos hasta los 4 KB en las versiones Mega. La elección de la placa dependerá en gran medida de los requisitos de almacenamiento persistente de tu proyecto.

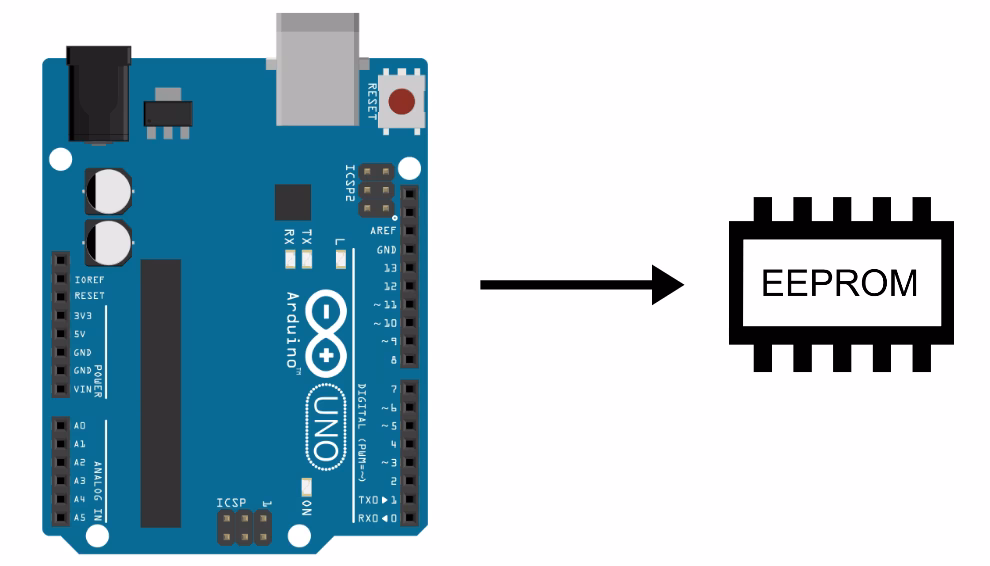

Funcionamiento Básico: Leer y Escribir Datos en la EEPROM

La interacción con la EEPROM en Arduino se realiza a través de la librería estándar EEPROM.h, que proporciona funciones sencillas para leer y escribir bytes individuales. Es importante recordar que, por defecto, los valores de la EEPROM sin inicializar suelen ser 0xFF (255 en decimal).

Escribiendo en la EEPROM: La Función EEPROM.write()

Para guardar un valor en la EEPROM, se utiliza la función EEPROM.write(address, value). Donde address es la posición de memoria (un byte entre 0 y la capacidad máxima - 1) y value es el byte de datos que se desea almacenar. Es crucial tener en cuenta que la EEPROM tiene un número limitado de ciclos de escritura/borrado (típicamente 100,000 ciclos), por lo que no es recomendable escribir datos constantemente si no es estrictamente necesario. Una buena práctica es verificar si el valor que se intenta escribir ya es el mismo que está almacenado, para evitar escrituras innecesarias y prolongar la vida útil de la EEPROM.

Por ejemplo, para guardar el valor hexadecimal 0x50 en la dirección 0 y 0x51 en la dirección 1, el proceso sería secuencial, incrementando la dirección:

EEPROM.write(0, 0x50);
EEPROM.write(1, 0x51);

Cada llamada a EEPROM.write() almacena un único byte. No existe una función nativa que permita escribir un array o una estructura de datos completa de una sola vez.

Leyendo desde la EEPROM: La Función EEPROM.read()

Para recuperar un valor de la EEPROM, se utiliza la función EEPROM.read(address), que devuelve el byte almacenado en la dirección especificada. Es una operación de lectura y, por lo tanto, no consume ciclos de vida de la EEPROM.

Continuando con el ejemplo anterior, para leer los valores almacenados:

byte valor1 = EEPROM.read(0);
byte valor2 = EEPROM.read(1);

Estas operaciones son fundamentales para recuperar la información persistente y que tu programa pueda continuar desde donde lo dejó, o aplicar las configuraciones previamente guardadas. La simplicidad de estas funciones permite una implementación rápida, pero su naturaleza de operar byte a byte puede ser limitante para datos más complejos.

Ampliando Horizontes: La Librería EEPROMEx

La librería estándar EEPROM.h es excelente para operaciones básicas, pero cuando tus necesidades de almacenamiento se vuelven más complejas, como guardar números enteros de múltiples bytes, flotantes, cadenas de texto o estructuras de datos completas, la tarea de desglosar y recomponer bytes manualmente puede volverse tediosa y propensa a errores. Aquí es donde la librería EEPROMEx se convierte en una herramienta invaluable.

EEPROMEx es una extensión de la librería estándar de Arduino EEPROM. Su principal ventaja radica en su capacidad para leer y escribir tipos de datos básicos (como int, long, float, double), estructuras (structs), cadenas de texto (strings) y arrays de manera mucho más sencilla. En lugar de tener que serializar y deserializar manualmente cada byte de un entero de 4 bytes o cada carácter de una cadena, EEPROMEx abstrae este proceso, permitiéndote interactuar con la EEPROM a un nivel superior.

Por ejemplo, con EEPROMEx, podrías escribir un número flotante directamente en una dirección, y la librería se encargaría de almacenar los bytes necesarios en las direcciones consecutivas adecuadas. De manera similar, al leer, reconstruiría el flotante a partir de esos bytes. Esto simplifica enormemente el código y reduce la probabilidad de errores de manipulación de bytes. Para guardar una estructura, simplemente le pasas la estructura a la función de escritura de EEPROMEx, y esta se encarga de almacenar todos sus miembros. Esto es particularmente útil para configuraciones complejas que agrupan varios parámetros.

La adopción de EEPROMEx es un paso lógico para proyectos que requieren un manejo más sofisticado de la persistencia de datos, optimizando el tiempo de desarrollo y mejorando la legibilidad del código. Su disponibilidad como una extensión de la librería estándar la hace fácil de integrar en tus proyectos existentes.

Consideraciones Avanzadas al Usar la EEPROM

Aunque la EEPROM es una herramienta poderosa, su uso eficiente y seguro requiere tener en cuenta algunas consideraciones importantes más allá de las funciones básicas de lectura y escritura.

Vida Útil y Desgaste (Wear Leveling)

Como se mencionó, la EEPROM tiene un número limitado de ciclos de escritura/borrado. Exceder este límite puede llevar al deterioro de la celda de memoria, volviéndola inoperable. Para mitigar esto, se utilizan técnicas de wear leveling (nivelación de desgaste). Aunque la librería estándar de Arduino no implementa wear leveling de forma nativa (y a menudo no es necesario para aplicaciones simples), para aplicaciones donde se escriben datos con mucha frecuencia en las mismas direcciones, podrías considerar estrategias como rotar las direcciones de escritura o implementar tus propias rutinas de wear leveling. La idea es distribuir las escrituras a lo largo de toda la memoria EEPROM para que ninguna celda se desgaste prematuramente.

Integridad de los Datos

Garantizar la integridad de los datos es crucial. ¿Qué sucede si la energía se corta durante una operación de escritura? Podrías terminar con datos corruptos. Para evitar esto, a menudo se utilizan técnicas como la escritura de un 'checksum' o una 'firma' junto con los datos. Al leer, verificas el checksum; si no coincide, asumes que los datos están corruptos y puedes usar valores predeterminados o intentar recuperar una versión anterior. Otra estrategia es escribir los datos dos veces o usar un sistema de "doble buffer" donde los datos se escriben en una ubicación de respaldo antes de actualizar la principal.

Almacenamiento de Tipos de Datos Complejos

Más allá de los bytes, a menudo necesitamos almacenar enteros, flotantes o estructuras completas. Sin EEPROMEx, esto implica serializar y deserializar manualmente. Por ejemplo, para guardar un entero de 16 bits (int), tendrías que dividirlo en dos bytes y escribirlos en dos direcciones consecutivas. Al leer, harías la operación inversa. Esto puede ser propenso a errores de 'endianness' (orden de los bytes) si los datos se comparten entre diferentes arquitecturas de microcontroladores. La librería EEPROMEx simplifica enormemente este proceso, eliminando la necesidad de manejar bytes individuales para tipos de datos más grandes.

Preguntas Frecuentes sobre la EEPROM en Arduino

Aquí respondemos a algunas de las preguntas más comunes que surgen al trabajar con la memoria EEPROM en proyectos Arduino:

¿Se borra la EEPROM al reiniciar el Arduino o al cargar un nuevo programa?

No. La principal característica de la EEPROM es que es una memoria no volátil. Esto significa que los datos almacenados en ella persisten incluso si la placa se apaga, se reinicia o se carga un nuevo sketch. Solo se borrará el contenido de una dirección si se realiza una operación de escritura específica sobre ella.

¿Cuál es la vida útil de la EEPROM? ¿Cuántas veces puedo escribir en ella?

La EEPROM tiene una vida útil limitada en términos de ciclos de escritura/borrado. Típicamente, las EEPROM integradas en los microcontroladores AVR (como los del Arduino Uno o Mega) están garantizadas para al menos 100,000 ciclos de escritura/borrado por celda de memoria. La EEPROM emulada del Arduino 101, siendo flash, suele tener un número de ciclos similar o ligeramente inferior, pero sigue siendo muy alto para la mayoría de las aplicaciones. Las operaciones de lectura no afectan la vida útil.

¿Puedo almacenar datos complejos como cadenas de texto o estructuras completas en la EEPROM?

Sí, es posible. Con la librería estándar EEPROM.h, tendrías que gestionar la escritura y lectura byte a byte, lo que significa que deberías dividir tu cadena o estructura en bytes individuales y guardarlos secuencialmente, y luego reconstruirlos al leer. Sin embargo, para simplificar este proceso y evitar errores, se recomienda encarecidamente usar la librería EEPROMEx, que permite leer y escribir directamente tipos de datos complejos, incluyendo cadenas y estructuras, de manera más eficiente y con menos código.

¿Cómo sé cuánta EEPROM tiene mi placa Arduino?

La capacidad de la EEPROM depende del microcontrolador específico de tu placa. Para placas comunes como Arduino Uno (ATmega328P) y Arduino 101, la capacidad es de 1024 bytes. Para placas Mega (ATmega2560), es de 4 KB (4096 bytes). Puedes consultar la tabla comparativa proporcionada anteriormente en este artículo para una referencia rápida, o revisar la hoja de datos (datasheet) del microcontrolador de tu placa.

¿Qué significa que la EEPROM del Arduino 101 es 'emulada'?

Significa que el Arduino 101 (que utiliza el microcontrolador Intel Curie) no tiene un chip de EEPROM dedicado físicamente. En su lugar, el sistema emula el comportamiento de una EEPROM utilizando una porción de su memoria flash NOR interna. Aunque para el programador funciona de la misma manera que una EEPROM de hardware a través de la librería estándar, internamente la gestión de los datos y los ciclos de escritura se realizan sobre la memoria flash. Esto es una implementación común en microcontroladores modernos para optimizar el uso de recursos.

¿Es seguro almacenar información sensible en la EEPROM?

La EEPROM es segura en el sentido de que los datos persisten. Sin embargo, no proporciona cifrado ni protección de acceso. Cualquier persona con acceso físico a la placa y la capacidad de cargar un programa puede leer el contenido de la EEPROM. Por lo tanto, no es adecuada para almacenar información extremadamente sensible como contraseñas críticas sin implementar capas adicionales de cifrado en tu código.

Conclusión

La memoria EEPROM es un componente esencial en el diseño de proyectos con Arduino, proporcionando la capacidad crucial de almacenar datos de forma persistente. Ya sea que estés utilizando la EEPROM emulada de 1024 bytes en tu Arduino 101, o la EEPROM de hardware de otras placas como el Uno o el Mega, entender cómo funciona y cómo interactuar con ella es fundamental. Desde las operaciones básicas de lectura y escritura byte a byte con la librería estándar, hasta las facilidades que ofrece EEPROMEx para manejar tipos de datos complejos, la EEPROM te permite construir dispositivos que recuerdan configuraciones, estados y datos importantes, incluso después de un corte de energía. Al considerar su vida útil y aplicar buenas prácticas de manejo de datos, podrás aprovechar al máximo esta potente característica, llevando tus proyectos Arduino a un nuevo nivel de autonomía y funcionalidad.
