¿Qué es un Diagrama de Cuerpo Libre (DCL)?

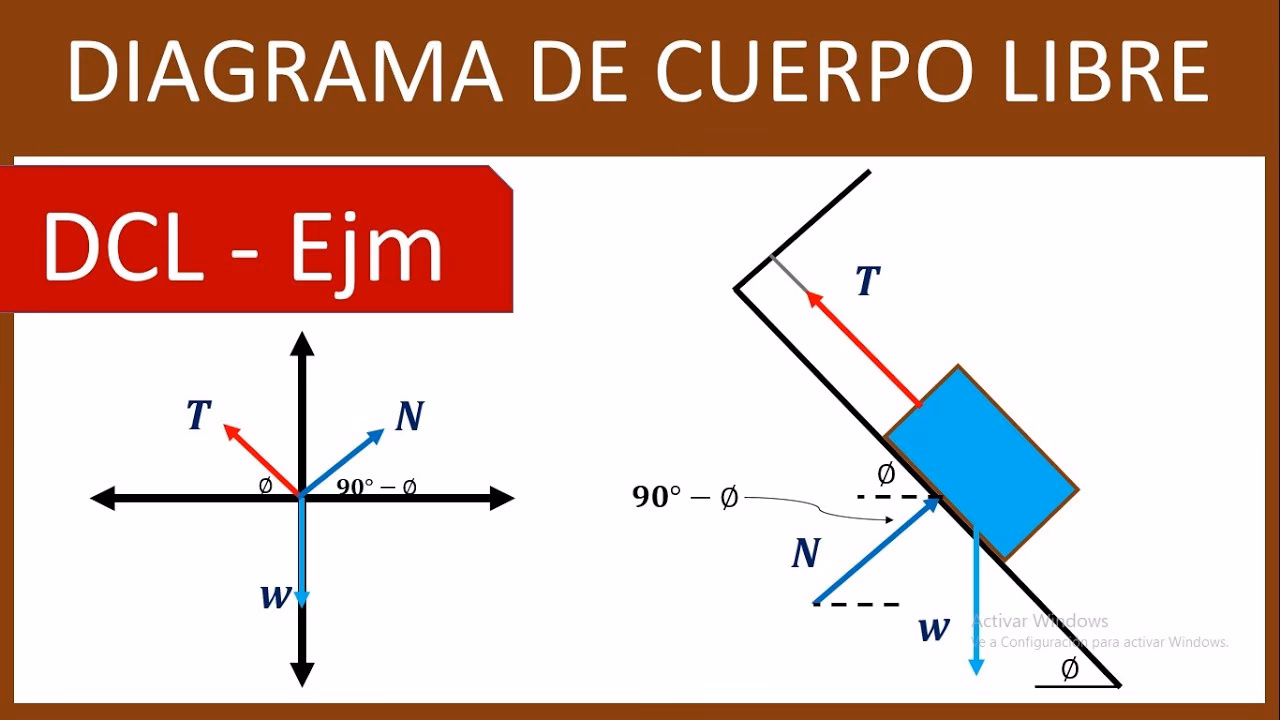

El Diagrama de Cuerpo Libre, comúnmente abreviado como DCL, es una representación gráfica vectorial de todas las fuerzas externas que actúan sobre un cuerpo u objeto específico. Imagina que tomas un objeto de un sistema complejo y lo aíslas por completo del resto del universo. Sobre este objeto “desvinculado”, dibujarás únicamente las fuerzas que “sufre” o “recibe” de su entorno.
Es crucial entender que un DCL no muestra las fuerzas que el cuerpo ejerce sobre otros objetos, ni tampoco incluye fuerzas internas al propio cuerpo si fuera extenso. Solo nos interesan las interacciones directas que afectan su movimiento o su estado de equilibrio. La idea es simplificar la visualización de un problema complejo, permitiéndote identificar con claridad todas las influencias externas que determinan la dinámica del cuerpo.
En su esencia, el DCL consiste en:
- Dibujar cada uno de los cuerpos de interés en un problema por separado. Si hay varios objetos interactuando, cada uno tendrá su propio DCL.
- Indicar con vectores todas las fuerzas que actúan sobre ese cuerpo.
- Colocar el origen de cada vector de fuerza dentro del cuerpo, o en el punto de aplicación si se trata de un cuerpo extenso. Para cuerpos puntuales, es común colocar todas las fuerzas concurrentes en un punto (el origen de un sistema de coordenadas).
Esta representación esquemática es la base para aplicar las leyes de Newton, especialmente la Segunda Ley (ΣF = ma), ya que te permite sumar vectorialmente todas las fuerzas que inciden en el movimiento del objeto.
¿Por Qué es Fundamental el DCL en Física?
La importancia del Diagrama de Cuerpo Libre en la física, particularmente en la dinámica, no puede ser subestimada. Es más que un simple dibujo; es una herramienta analítica indispensable que cumple varias funciones vitales:
- Visualización Clara del Sistema de Fuerzas: Un problema de dinámica a menudo implica múltiples fuerzas actuando en diferentes direcciones. Sin un DCL, es fácil perder de vista una fuerza o confundir su dirección. El diagrama te ofrece una instantánea clara y concisa de todas las interacciones relevantes.
- Identificación Precisa de Fuerzas: Ayuda a identificar todas las fuerzas que actúan sobre el cuerpo, como el peso, la fuerza normal, la tensión, la fricción, y cualquier fuerza aplicada o de resorte. También facilita la identificación de pares de acción-reacción (aunque en el DCL solo se dibuja la fuerza que actúa sobre el cuerpo de interés, no su contraparte).
- Preparación para la Aplicación de las Leyes de Newton: El DCL es el paso previo y necesario para establecer las ecuaciones de movimiento. Una vez que todas las fuerzas están representadas vectorialmente, es mucho más sencillo descomponerlas en componentes y sumarlas a lo largo de los ejes de un sistema de coordenadas.
- Reducción de Errores: Al obligarte a pensar sistemáticamente sobre cada fuerza, el DCL minimiza la probabilidad de olvidar una fuerza importante o de incluir una que no debería estar allí. Es una verificación visual antes de sumergirse en los cálculos.
En resumen, el DCL es la piedra angular que conecta la descripción conceptual de un problema con la formulación matemática que te permitirá resolverlo. Es la herramienta que transforma la frustración del “NO ME SALEN” en la claridad necesaria para avanzar.
Componentes Clave de un DCL Efectivo
Para construir un DCL útil y preciso, es fundamental entender sus elementos esenciales:
El Cuerpo Aislado
El primer paso es seleccionar el cuerpo o partícula de interés y dibujarlo de forma aislada. Esto significa que lo separas mentalmente (y en tu dibujo) de todo lo que lo rodea. Si el problema involucra varios objetos interconectados (como bloques sobre una mesa unidos por cuerdas), cada uno de ellos requerirá su propio DCL. Para problemas de dinámica de partículas, a menudo se representa el cuerpo como un punto o un simple bloque.
Las Fuerzas Actuantes
Una vez que tienes el cuerpo aislado, el siguiente componente son las fuerzas. Cada fuerza se representa con un vector: una flecha que indica la dirección y el sentido de la fuerza. La longitud del vector puede ser proporcional a la magnitud de la fuerza, aunque en muchos casos basta con que la flecha apunte en la dirección correcta. Es vital recordar que solo se dibujan las fuerzas que actúan sobre el cuerpo, es decir, las que el cuerpo “sufre” o “recibe”.
Algunas fuerzas comunes incluyen:
- Peso (W o P): La fuerza de gravedad que actúa sobre el cuerpo, siempre dirigida hacia el centro de la Tierra (hacia abajo).
- Fuerza Normal (N): La fuerza de contacto que una superficie ejerce sobre un objeto, siempre perpendicular a la superficie.
- Tensión (T): La fuerza transmitida a través de una cuerda, cable o cadena, que siempre tira del objeto a lo largo de la cuerda.
- Fuerza de Fricción (f): La fuerza que se opone al movimiento relativo entre dos superficies en contacto. Puede ser estática (impide el inicio del movimiento) o cinética (se opone al movimiento ya en curso). Siempre paralela a la superficie.
- Fuerza Aplicada (F_ap): Cualquier fuerza externa que se ejerce activamente sobre el cuerpo (empujón, tirón, etc.).
- Fuerza Elástica (F_k): La fuerza ejercida por un resorte, que tiende a restaurar su posición de equilibrio.
El Sistema de Coordenadas
Aunque no es parte intrínseca del DCL en sí mismo, la elección de un sistema de coordenadas (SR) es un complemento indispensable. Generalmente, se utiliza un plano cartesiano (ejes X e Y). La elección de la orientación de los ejes es estratégica: a menudo, se alinea uno de los ejes con la dirección del movimiento o con la dirección de la aceleración esperada. Esto simplifica enormemente la descomposición de las fuerzas y la posterior aplicación de las leyes de Newton.
Pasos para Construir un DCL Efectivo
Construir un DCL es un proceso metódico. Siguiendo estos pasos, podrás crear diagramas claros y precisos que te guiarán en la resolución de problemas:
- Identifica el Cuerpo de Interés: ¿Sobre qué objeto quieres analizar las fuerzas? Aísla mentalmente ese objeto. Si hay varios objetos interactuando, piensa en cuál vas a analizar primero.
- Dibuja el Cuerpo Aislado: Representa el cuerpo de manera simplificada. Para una partícula, un punto es suficiente. Para un bloque, un rectángulo o cuadrado. No necesitas detalles artísticos, solo la forma que te permita visualizar las fuerzas.
- Identifica y Dibuja Todas las Fuerzas Externas: Piensa en todas las interacciones que el cuerpo tiene con su entorno. Por cada interacción, dibuja un vector de fuerza. Recuerda: solo las fuerzas que actúan sobre el cuerpo.
- Peso: Siempre hacia abajo desde el centro de masa.
- Fuerza Normal: Si el cuerpo está en contacto con una superficie, dibuja una fuerza perpendicular a la superficie, alejándose de ella.
- Tensión: Si hay cuerdas o cables, dibuja una fuerza a lo largo de la cuerda, tirando del cuerpo.
- Fricción: Si hay una superficie y movimiento (o intento de movimiento), dibuja una fuerza paralela a la superficie y opuesta a la dirección del movimiento (o de la tendencia al movimiento).
- Fuerzas Aplicadas: Cualquier empuje o tirón explícito.
- Coloca los Orígenes de los Vectores: Para cuerpos puntuales, es conveniente que todos los vectores concurran en un mismo punto (el origen de tu sistema de coordenadas). Para cuerpos extensos, el origen del vector debe estar en el punto de aplicación de la fuerza.
- Elige un Sistema de Coordenadas: Dibuja un par de ejes perpendiculares (X e Y) cerca de tu DCL. Es muy útil orientar uno de los ejes en la dirección de la aceleración o del movimiento. Por ejemplo, en un plano inclinado, a menudo se gira el sistema de coordenadas para que el eje X sea paralelo a la superficie inclinada y el eje Y sea perpendicular a ella.
- Descompón Fuerzas (Si es Necesario): Si alguna fuerza no está alineada con tus ejes de coordenadas, deberás descomponerla en sus componentes X e Y. Es una buena práctica dibujar un nuevo DCL con solo las componentes de las fuerzas alineadas con los ejes después de la descomposición. Esto simplificará la escritura de las ecuaciones de Newton.
Errores Comunes al Dibujar un DCL
Aunque el DCL es una herramienta poderosa, es fácil cometer errores si no se siguen las reglas. Aquí te presentamos algunos de los fallos más frecuentes que llevan a ese “NO ME SALEN” y cómo evitarlos:
- Dibujar Fuerzas que el Cuerpo Ejerce: Este es, quizás, el error más común. Recuerda, el DCL es solo para las fuerzas que el cuerpo sufre, no las que él ejerce sobre otros objetos. Por ejemplo, si un bloque empuja una pared, la fuerza que el bloque ejerce sobre la pared no va en el DCL del bloque. En el DCL del bloque, iría la fuerza que la pared ejerce sobre el bloque.
- Incluir Aceleraciones o Velocidades como Fuerzas: La aceleración y la velocidad son propiedades del movimiento, no son fuerzas. Deben dibujarse fuera del cuerpo y cerca del DCL, si es necesario, pero nunca como vectores de fuerza dentro del diagrama. El DCL es solo para fuerzas.
- Olvidar Fuerzas Importantes: Es fácil pasar por alto fuerzas como la normal (siempre que haya contacto con una superficie), el peso (siempre que haya masa en un campo gravitatorio) o la fricción (siempre que haya contacto y movimiento relativo o tendencia a él). Un DCL incompleto llevará a ecuaciones incorrectas.
- Confundir Pares Acción-Reacción: Si bien la Tercera Ley de Newton establece que las fuerzas ocurren en pares, en un DCL solo se dibuja una de las fuerzas de ese par: la que actúa sobre el cuerpo de interés. Por ejemplo, la fuerza de gravedad de la Tierra sobre el bloque (el peso) se dibuja en el DCL del bloque. La fuerza que el bloque ejerce sobre la Tierra no se dibuja en el DCL del bloque.
- Encimar Vectores: Aunque no siempre es crítico para cuerpos puntuales, encimar vectores puede hacer que el diagrama sea confuso y difícil de interpretar, especialmente cuando se trabaja con componentes. Intenta que los vectores sean lo más distinguibles posible.
- No Elegir un Sistema de Coordenadas Adecuado: Una mala elección de los ejes puede complicar innecesariamente la descomposición de fuerzas y la formulación de las ecuaciones. Siempre piensa en la dirección del movimiento o la aceleración.
DCL en Casos Especiales
Los principios del DCL se mantienen constantes, pero su aplicación puede variar ligeramente en ciertas situaciones:
Múltiples Cuerpos

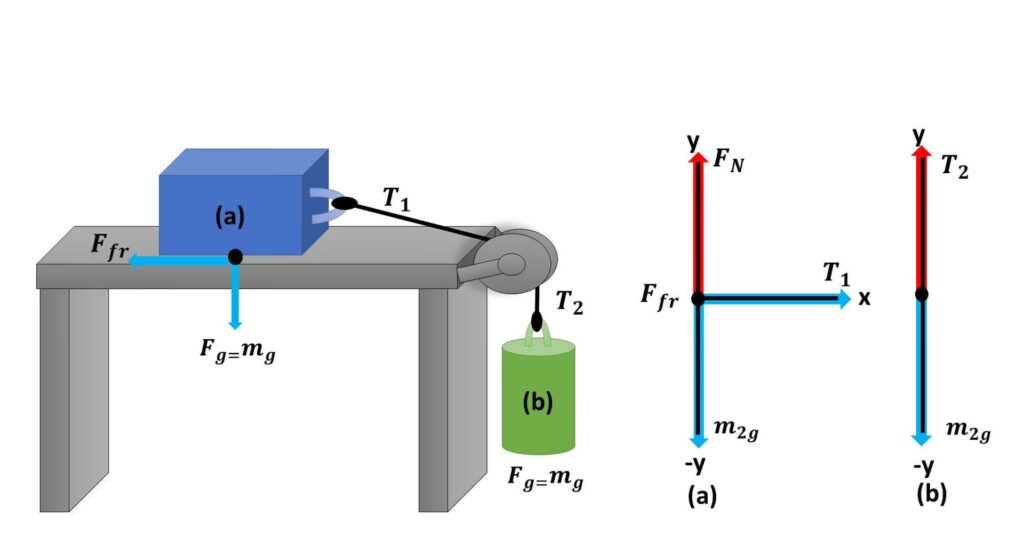

Cuando un problema involucra dos o más cuerpos interconectados (por ejemplo, un sistema de poleas, bloques apilados, o un coche arrastrando un remolque), la regla es clara: cada cuerpo de interés debe tener su propio DCL. Cada diagrama se construye de forma independiente, identificando todas las fuerzas externas que actúan sobre ese cuerpo en particular. Las fuerzas de interacción entre los cuerpos (como la tensión en una cuerda que los une o la fuerza normal entre dos bloques apilados) aparecerán en los DCL de ambos cuerpos, pero en direcciones opuestas, respetando la Tercera Ley de Newton.
Superficies Inclinadas
Uno de los escenarios más comunes donde el DCL se vuelve indispensable es con objetos sobre superficies inclinadas. Aquí, la elección del sistema de coordenadas es clave. En lugar de usar los ejes horizontal y vertical tradicionales, es altamente recomendable rotar el sistema de coordenadas. Un eje (por ejemplo, el eje X) se alinea con la superficie inclinada (en la dirección del movimiento o posible movimiento), y el otro eje (el eje Y) se alinea perpendicularmente a la superficie. Esto simplifica enormemente la descomposición de fuerzas como la normal y la fricción, que ya estarán alineadas con los ejes. Solo el peso (que sigue apuntando verticalmente hacia abajo) necesitará ser descompuesto en sus componentes a lo largo de los nuevos ejes.
Cuerpos Extensos vs. Puntuáles
La mayor parte del tiempo, en dinámica introductoria, los cuerpos se tratan como partículas (cuerpos puntuales) donde la ubicación exacta de la fuerza no importa, solo su dirección y magnitud. Por eso, a menudo se dibujan todas las fuerzas concurrentes en un único punto (el origen). Sin embargo, para cuerpos extensos donde la posibilidad de rotación es relevante (como en problemas de equilibrio de cuerpos rígidos o de torques), la ubicación precisa del punto de aplicación de la fuerza sobre el cuerpo sí es importante y debe reflejarse en el DCL.
La Conexión entre el DCL y las Leyes de Newton
El DCL es el puente directo hacia la aplicación de la Segunda Ley de Newton, que establece que la suma vectorial de todas las fuerzas que actúan sobre un objeto es igual a su masa multiplicada por su aceleración (ΣF = ma). Una vez que tienes tu DCL completo y tus fuerzas descompuestas en componentes X e Y (si es necesario), el siguiente paso es escribir las ecuaciones de movimiento:
- ΣF_x = m · a_x: La suma de todas las componentes de fuerza en la dirección X es igual a la masa del cuerpo multiplicada por su aceleración en la dirección X.
- ΣF_y = m · a_y: La suma de todas las componentes de fuerza en la dirección Y es igual a la masa del cuerpo multiplicada por su aceleración en la dirección Y.
Si el cuerpo está en equilibrio (no acelera), entonces a_x = 0 y a_y = 0, y las ecuaciones se simplifican a ΣF_x = 0 y ΣF_y = 0. El DCL te proporciona la guía visual y la estructura para identificar qué fuerzas entran en cada una de estas ecuaciones, con qué signo, y cómo se relacionan con la aceleración del sistema.
Preguntas Frecuentes sobre los DCL
¿Siempre debo usar un DCL?
Sí, casi siempre. Aunque para problemas muy sencillos podrías “saltártelo” mentalmente, la probabilidad de cometer un error aumenta drásticamente. Para cualquier problema de dinámica no trivial, dibujar un DCL es el primer paso y el más importante.
¿Importa el tamaño del vector en el DCL?
Idealmente, la longitud del vector debería ser proporcional a la magnitud de la fuerza. Sin embargo, para fines de comprensión conceptual y configuración inicial, lo más importante es que la dirección y el sentido sean correctos. Un DCL no es una escala perfecta, es una representación esquemática.
¿Qué hago si no sé la dirección de una fuerza (ej. fricción estática)?
Si no estás seguro de la dirección exacta de una fuerza (como la fricción estática que se opone a la tendencia al movimiento, o una normal en una superficie curva), puedes asumir una dirección. Si tu cálculo final te da un valor negativo para la magnitud de esa fuerza, significa que la dirección real es opuesta a la que asumiste. Esto es perfectamente válido.
¿Puedo dibujar fuerzas internas en un DCL?
No. Un DCL se centra en las fuerzas externas que actúan sobre un cuerpo. Las fuerzas internas (por ejemplo, las fuerzas entre las moléculas dentro de un bloque) no afectan el movimiento global del centro de masa del cuerpo y, por lo tanto, no se incluyen en el DCL.
¿Cómo sé qué fuerzas dibujar?
Piensa en todas las cosas que están en contacto con tu cuerpo de interés (superficies, cuerdas, resortes) y cualquier fuerza de campo (como la gravedad). Cada punto de contacto o interacción de campo generará una fuerza. Es un buen ejercicio hacer una lista mental de posibles interacciones y luego dibujar la fuerza correspondiente.
¿La fuerza neta (resultante) se dibuja en el DCL?
No. La fuerza neta (ΣF) es el resultado de la suma vectorial de todas las fuerzas dibujadas en el DCL. No es una fuerza separada que actúe sobre el cuerpo, sino la suma de las fuerzas ya presentes. La aceleración se relaciona con esta fuerza neta, pero ni la aceleración ni la fuerza neta se dibujan como fuerzas adicionales en el DCL.
Dominar el Diagrama de Cuerpo Libre es la clave para desmitificar la dinámica y transformar los problemas complejos en un conjunto de ecuaciones manejables. Es una habilidad que, una vez adquirida, te proporcionará la confianza necesaria para abordar cualquier desafío en el estudio de las fuerzas y el movimiento. Así que, la próxima vez que te encuentres con un problema de dinámica, recuerda: empieza por el DCL. ¡Ya no te dirás “NO ME SALEN”!
