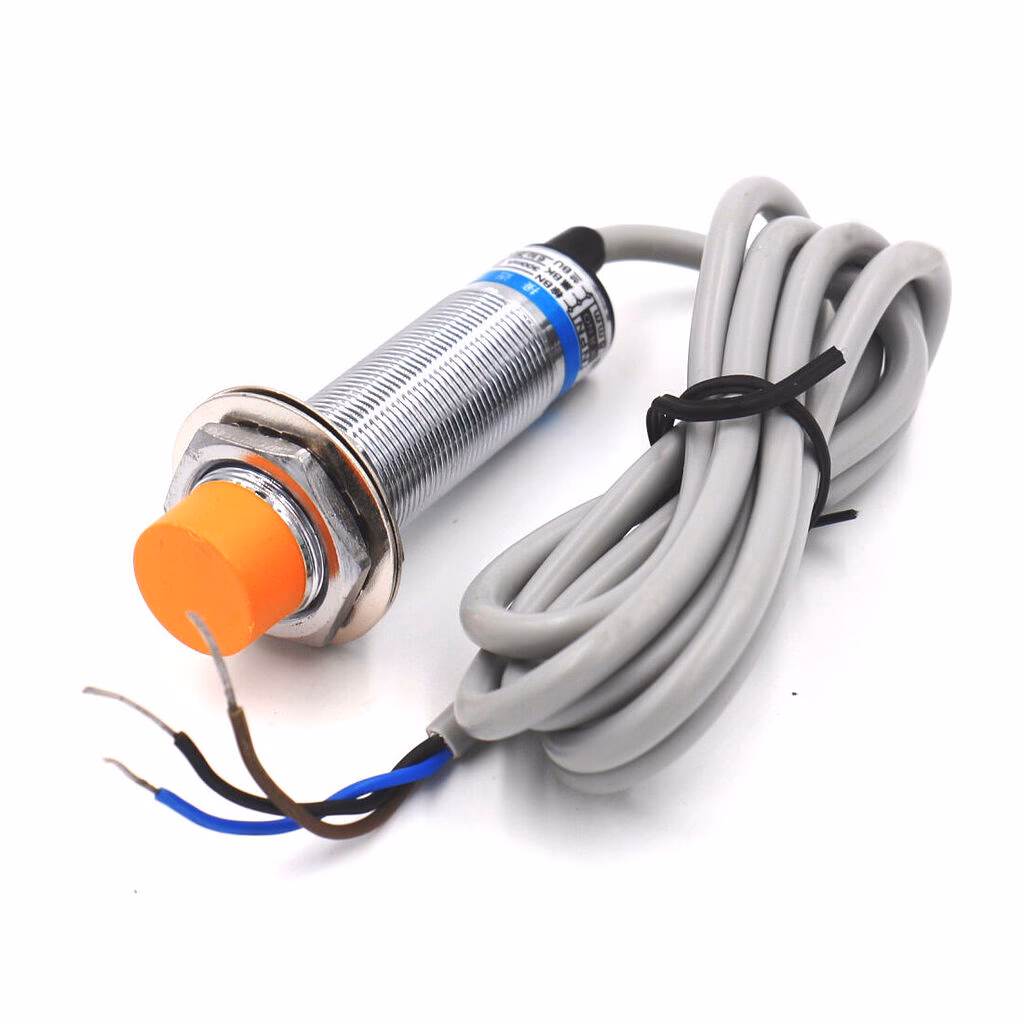

Sensores Capacitivos: Magia y Aplicaciones sin Contacto

En el vasto universo de la tecnología moderna, los sensores juegan un papel fundamental, actuando como los "ojos" y "oídos" que permiten a los sistemas interactuar con su entorno. Entre la diversidad de dispositivos que capturan información del mundo físico, los sensores capacitivos destacan por su versatilidad, precisión y, sobre todo, su capacidad para realizar mediciones sin necesidad de contacto físico directo. Estos ingeniosos componentes han transformado industrias, facilitado la interacción humana con la tecnología y abierto un sinfín de posibilidades en la automatización y el control. Desde la detección de un objeto en una línea de producción hasta la respuesta instantánea de la pantalla de tu teléfono inteligente, la tecnología capacitiva está omnipresente, trabajando silenciosamente para hacer nuestra vida más eficiente y conectada.

La esencia de un sensor capacitivo reside en su habilidad para percibir cambios en un campo eléctrico. Imagina este campo como una burbuja invisible de energía que emana del sensor. Cuando un objeto, ya sea conductor o no, se acerca a esta burbuja, altera sus propiedades eléctricas, específicamente su capacitancia. Esta variación es minúscula pero detectable, y es precisamente lo que el sensor mide para determinar la presencia, distancia o incluso el nivel de un material. Sensores como los de Micro-Epsilon, por ejemplo, son maestros en esta disciplina, diseñados para mediciones de desplazamiento, distancia y posición con una precisión milimétrica, abarcando rangos que pueden ir desde fracciones de milímetro hasta varios milímetros, como el rango de 0 a 8 mm mencionado en algunas de sus aplicaciones. Esta tecnología sin contacto no solo previene el desgaste del sensor y el objeto medido, sino que también permite operar en entornos donde el contacto físico sería imposible o indeseable, como la detección de líquidos o polvos a través de barreras.

El Principio de Funcionamiento: La Danza de la Capacitancia

Para comprender realmente cómo funciona un sensor capacitivo, es útil recordar el concepto básico de un condensador. Un condensador simple consta de dos placas conductoras separadas por un material dieléctrico (un aislante). Cuando se aplica un voltaje a estas placas, se almacena una carga eléctrica, y la cantidad de carga que puede almacenar para un voltaje dado se conoce como capacitancia. Esta capacitancia depende de tres factores principales: el área de las placas, la distancia entre ellas y la constante dieléctrica del material que las separa. En un sensor capacitivo, una de estas "placas" es el propio sensor, y la otra puede ser el objeto a detectar o incluso el entorno circundante.

Cuando un objeto se acerca al campo eléctrico generado por el sensor, este objeto actúa como una "segunda placa" o altera el material dieléctrico entre el sensor y el entorno. Si el objeto es conductor, el campo eléctrico se distorsiona y la capacitancia efectiva del sistema sensor-objeto cambia. Si el objeto es un aislante, su constante dieléctrica, diferente a la del aire, también modificará la capacitancia del campo. El sensor detecta esta minúscula variación de capacitancia y la convierte en una señal eléctrica medible. Cuanto más cerca esté el objeto o cuanto mayor sea su tamaño o su constante dieléctrica, mayor será el cambio en la capacitancia detectada. Es este principio fundamental el que permite a los sensores capacitivos ser tan versátiles, detectando una amplia gama de materiales, desde metales hasta plásticos, líquidos, polvos y más, siempre que su presencia altere el campo eléctrico.

Aplicaciones Versátiles en la Industria y la Vida Cotidiana

La capacidad de los sensores capacitivos para detectar una amplia variedad de materiales y operar sin contacto los hace indispensables en numerosas aplicaciones:

• Detección de Objetos y Posicionamiento: En entornos industriales, son ideales para detectar el paso de un objeto en una cinta transportadora, contar piezas o verificar la presencia de componentes. Su precisión permite un posicionamiento exacto, crucial en líneas de ensamblaje automatizadas.
• Medición de Nivel: Son excelentes para determinar el nivel de líquidos, granulados o polvos en tanques y contenedores, incluso a través de paredes no metálicas. Esto es vital en la industria alimentaria, química o farmacéutica, donde el contacto directo con el material podría ser problemático o contaminante.
• Interfaces de Usuario Táctiles: Quizás la aplicación más familiar para el público general. Las pantallas táctiles de teléfonos inteligentes, tabletas y otros dispositivos utilizan matrices de sensores capacitivos para detectar la ubicación y el movimiento de los dedos. También se emplean como interruptores táctiles en electrodomésticos, paneles de control y teclados, eliminando la necesidad de botones mecánicos y ofreciendo una mayor durabilidad y estética.
• Detección de Proximidad: En automóviles, pueden detectar la presencia de un conductor o pasajero. En seguridad, pueden usarse para sistemas de alarma o para detectar la aproximación a una zona peligrosa.
• Medición de Espesor: Al medir la capacitancia entre dos placas con un material de espesor desconocido entre ellas, se puede determinar su grosor con alta precisión.

La flexibilidad y adaptabilidad de estos sensores los convierten en una solución robusta y fiable para un espectro amplio de necesidades de detección y medición.

Construyendo tu Propio Sensor Capacitivo: Un Enfoque Práctico

La belleza de la tecnología capacitiva es que sus principios pueden ser explorados y replicados incluso a nivel de aficionados. Crear un sensor capacitivo básico es sorprendentemente sencillo y requiere de pocos componentes. Este tipo de proyectos no solo es educativo, sino que también permite experimentar con la detección de proximidad o la creación de interruptores táctiles personalizados.

Hardware Necesario:

• Computadora con entorno de desarrollo (IDE) de Arduino.
• Placa de desarrollo Arduino UNO (o similar).
• Cable USB A macho a B macho para conectar el Arduino.
• Cables Dupont (macho-macho).
• Una resistencia de 1 Megaohmio (1 MΩ).
• Un conductor para la "antena" del sensor (papel de aluminio, pintura conductiva, un simple cable, etc.).

El Corazón del Sensor: La Resistencia y la Sensibilidad

El principio detrás de este montaje DIY es que el sensor funciona como una antena que genera un campo eléctrico. Cuando un material se acerca a esta "antena" (nuestro conductor), la capacitancia del campo cambia, y el microcontrolador detecta esta diferencia. La resistencia de 1 MΩ es crucial en este circuito. Conecta el pin de medición (donde se leerá la señal) con el pin de referencia del Arduino, y el conductor del sensor se conecta al pin de medición. El valor de esta resistencia es clave para definir la sensibilidad del sensor. Cuanto mayor sea el valor de la resistencia, mayor será la capacidad del sensor para detectar un objeto a mayor distancia. Aunque 1 MΩ es un buen punto de partida, se puede experimentar con valores entre 500 kΩ y 40 MΩ para encontrar la sensibilidad óptima para una aplicación específica. En microcontroladores más avanzados, como los NodeMCU (ESP8266 o ESP32), se pueden encontrar sensores táctiles integrados, lo que simplifica aún más el proceso, requiriendo solo un conductor conectado al pin correspondiente para crear un sensor capacitivo.

La Lógica del Código: Desentrañando la Medición

Para que el Arduino interprete los cambios de capacitancia, se utiliza una biblioteca especializada, como CapacitiveSensor.h. Esta biblioteca simplifica la lectura del sensor. Al inicializar el sensor en el código, se especifican los pines del Arduino que se usarán para la medición y la referencia (por ejemplo, los pines 2 y 3). La función principal para leer el sensor es cs.capacitiveSensor(sensitivity), donde el parámetro sensitivity (un valor numérico) permite ajustar la precisión de la lectura. Un valor más bajo aquí generalmente resulta en una lectura más rápida pero potencialmente más ruidosa, mientras que un valor más alto puede ofrecer más estabilidad a expensas de la velocidad. Para obtener mediciones más estables y precisas, es común implementar una técnica de filtrado, como un promedio móvil. Esto se logra con una función como smooth(), que toma múltiples lecturas del sensor, las suma y luego las divide por el número de lecturas para obtener un promedio, reduciendo así el ruido y las fluctuaciones transitorias en la señal. El programa principal (loop()) simplemente llama a esta función de suavizado y muestra los resultados por el puerto serial, permitiendo visualizar la respuesta del sensor en tiempo real a medida que un objeto se acerca o se aleja de la antena.

Tabla Comparativa: Resistencia y Sensibilidad en Sensores Capacitivos

Nota: Los valores de distancia son aproximados y dependen de factores como el tamaño de la antena, el entorno y el material del objeto.

Acondicionamiento y Manipulación de la Señal de Salida

Una vez que el sensor capacitivo ha detectado un cambio y lo ha convertido en una señal eléctrica, esta señal a menudo requiere un procesamiento adicional antes de que pueda ser utilizada por otros sistemas o para tomar decisiones. Este proceso se conoce como acondicionamiento y manipulación de la señal. La señal de salida cruda de un sensor capacitivo puede ser pequeña, ruidosa o no lineal, lo que hace necesario amplificarla, filtrarla para eliminar interferencias, linealizarla si es necesario y convertirla a un formato digital si el sistema de control es un microcontrolador o una computadora. Por ejemplo, en aplicaciones donde la señal es crítica, se pueden utilizar convertidores analógico-digitales (ADC) de alta resolución, y algoritmos de procesamiento de señal digital (DSP) para refinar aún más los datos. La forma en que se acondiciona la señal dependerá en gran medida de la aplicación final. En contextos donde el sensor debe interactuar con entornos sensibles, como la proximidad a alimentos, es fundamental asegurarse de que todos los componentes utilizados en el sensor y su acondicionamiento sean seguros y no reaccionen químicamente, incluso si no hay contacto directo. Esto garantiza la integridad del proceso y la seguridad del producto final.

Preguntas Frecuentes sobre Sensores Capacitivos

¿Qué tipos de materiales pueden detectar los sensores capacitivos?

Los sensores capacitivos son notablemente versátiles. Pueden detectar una amplia gama de materiales, tanto conductores (como metales) como no conductores (como plásticos, madera, vidrio, líquidos, polvos y papel). La clave es que el material tenga una constante dieléctrica diferente a la del aire o que sea lo suficientemente conductor como para alterar el campo eléctrico del sensor. Cuanto mayor sea la constante dieléctrica del material o su conductividad, más fácil será su detección.

¿Cuál es la diferencia clave entre un sensor capacitivo y uno inductivo?

La principal diferencia radica en el principio físico que utilizan. Los sensores capacitivos operan detectando cambios en un campo eléctrico y pueden detectar casi cualquier tipo de material. Los sensores inductivos, por otro lado, funcionan detectando cambios en un campo magnético y están limitados principalmente a la detección de metales ferrosos (que pueden inducir corrientes de Foucault) o, en algunos casos, metales no ferrosos con menor eficiencia. Los capacitivos son más versátiles en cuanto a materiales, mientras que los inductivos son generalmente más robustos para entornos metálicos.

¿Cómo afecta la humedad o la temperatura al rendimiento de un sensor capacitivo?

Tanto la humedad como la temperatura pueden influir en el rendimiento de un sensor capacitivo. La humedad, al ser el agua un material con una constante dieléctrica alta, puede alterar el campo eléctrico y causar falsas lecturas o variaciones en la sensibilidad si se condensa en la superficie del sensor o entre el sensor y el objeto. Las variaciones extremas de temperatura también pueden afectar la constante dieléctrica del aire o de los componentes del sensor, lo que podría requerir calibración o compensación de temperatura en aplicaciones críticas.

¿Son seguros los sensores capacitivos para la salud?

Sí, los sensores capacitivos son seguros para la salud. Los campos eléctricos que generan son de muy baja potencia y no representan ningún riesgo para los seres humanos. Son una tecnología pasiva o de muy baja emisión, comparable a la electricidad estática que experimentamos en el día a día.

¿Pueden los sensores capacitivos ver a través de objetos?

En cierta medida, sí. Los sensores capacitivos pueden detectar objetos a través de materiales no conductores, como paredes delgadas de plástico, vidrio o cartón. La capacidad de "ver a través" depende del grosor y la constante dieléctrica del material intermedio. Cuanto más delgado y con menor constante dieléctrica sea el material, mayor será la probabilidad de detectar un objeto al otro lado. Esto los hace útiles para la detección de nivel a través de paredes de tanques no metálicos o para activar interruptores ocultos detrás de superficies.

Conclusión

Los sensores capacitivos son una maravilla de la ingeniería, capaces de percibir el mundo a través de la sutil interacción de los campos eléctricos. Su capacidad para realizar mediciones sin contacto, su versatilidad para detectar una amplia gama de materiales y su integración en tecnologías cotidianas, desde pantallas táctiles hasta la automatización industrial, los consolidan como una pieza fundamental en el panorama tecnológico actual. Ya sea en la precisión de las aplicaciones industriales más exigentes o en la simplicidad de un interruptor táctil en casa, el principio de la capacitancia sigue revelando nuevas posibilidades, prometiendo un futuro donde la interacción con el entorno sea cada vez más intuitiva, eficiente y, por supuesto, sin contacto.
