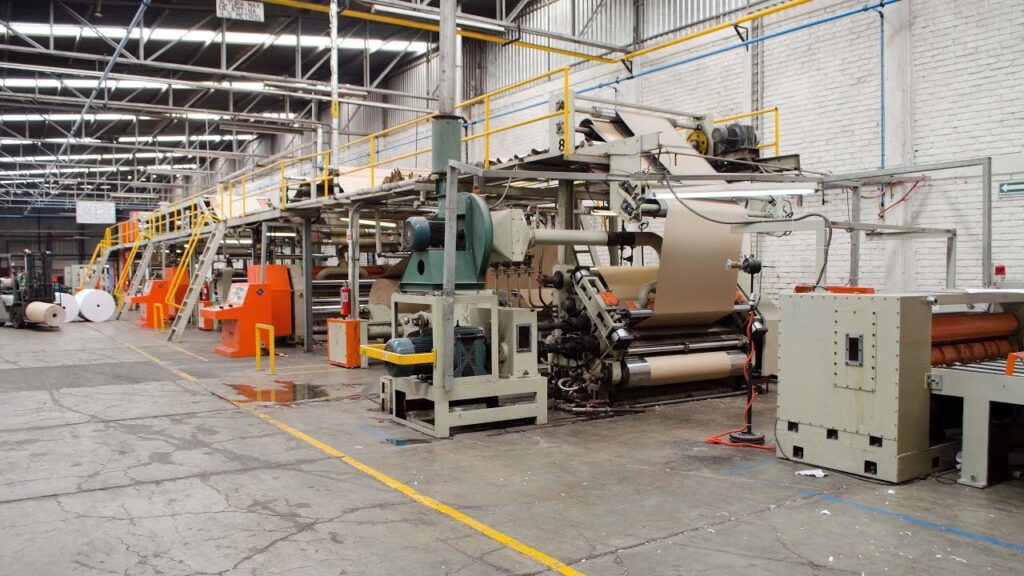

La Máquina Corrugadora: Pilar de la Industria del Cartón

En el vasto universo de la manufactura, pocas máquinas son tan fundamentales y versátiles como la máquina corrugadora. Este gigante industrial es el verdadero artífice de las planchas de cartón corrugado, un material omnipresente en nuestra vida cotidiana, desde el embalaje de productos hasta soluciones de logística complejas. Su capacidad para transformar simples bobinas de papel en estructuras resistentes y ligeras es un testimonio de ingenio mecánico y eficiencia productiva. Acompáñanos en un viaje para desentrañar los secretos de esta máquina esencial, su evolución y el impacto que tiene en la sostenibilidad y la economía global.

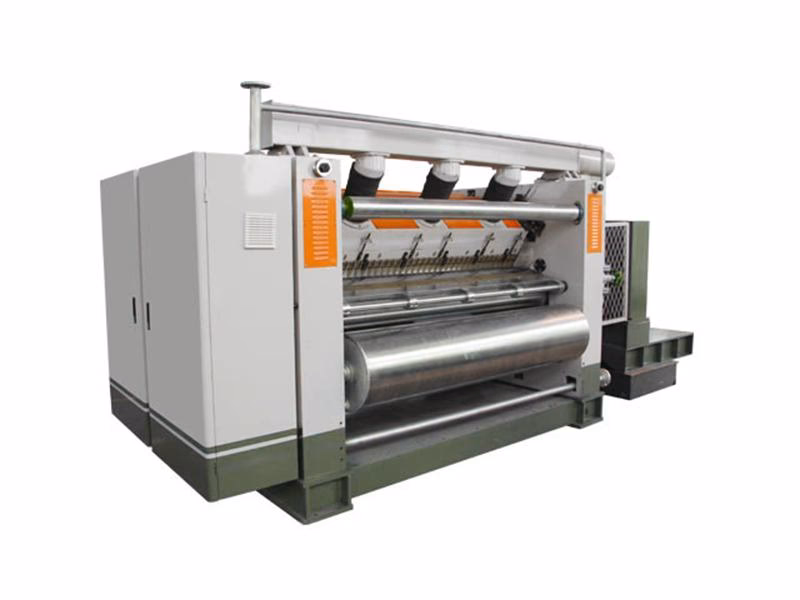

Entendiendo la Máquina Corrugadora: El Corazón del Cartón

En su esencia, una máquina corrugadora es el equipo industrial responsable de crear el cartón corrugado a partir de bobinas de papel. Este proceso se lleva a cabo de manera continua y comprende varias fases interconectadas que culminan en la formación de una lámina robusta y funcional. La operación principal consiste en la formación de la onda característica del papel de corrugar, conocido como 'medium', y el encolado de esta onda con una cara de papel, lo que se conoce como el grupo 'simple-cara'.

El cartón corrugado es un material ligero, pero su resistencia proviene de la sinergia de sus múltiples capas de papel. Típicamente, esta estructura se compone de una capa central de papel ondulado (la onda o médium) y, al menos, dos capas externas de papel plano (liners) que refuerzan la onda, todas unidas por un adhesivo.

El Proceso de Corrugación Paso a Paso

La fabricación de una plancha de cartón corrugado es un ballet mecánico preciso y continuo. Todo comienza cuando las bobinas de papel, que pueden pesar alrededor de 1500 kilogramos cada una, se montan cuidadosamente en las distintas porta-bobinas a lo largo de la máquina corrugadora. Una vez que las tres capas de papel (el médium y los dos liners) están en sus respectivas posiciones, se inicia el proceso de empalme.

En esta etapa crucial, ocurren dos procesos simultáneos: la formación de la onda y la impregnación de esta con una delgada película de adhesivo. El papel médium pasa entre rodillos corrugadores calientes que le dan su forma ondulada característica. Inmediatamente después, esta onda se encuentra con la tapa interior o 'liner' interior, dando lugar a la 'monocapa' o 'single face'.

El siguiente paso es añadir la última capa: el 'liner' exterior. Se aplica adhesivo a la superficie expuesta de la monocapa y esta se une al liner externo, que también proviene de una bobina y es guiado por rodillos jaladores. Una vez que las tres capas están unidas, el cartón formado aún contiene una humedad considerable debido al adhesivo. Para secar y solidificar el almidón, la plancha de cartón pasa por una mesa de secado equipada con planchas térmicas de acero a muy alta temperatura. Este calor asegura que el almidón se endurezca, uniendo permanentemente las capas de papel sin posibilidad de que se separen.

Finalmente, la plancha de cartón, ya consolidada, está lista para ser cortada. El corte se realiza mediante un sistema conocido como 'triplex', que utiliza tres cilindros equipados con cuchillas y marcadores de sisas (hendiduras) para definir el ancho de la lámina. Posteriormente, otro grupo de cuchillas corta la lámina al largo requerido por la orden de producción. Las láminas resultantes son transportadas por bandas, verificadas por operadores, ordenadas, paletizadas y enviadas a las siguientes estaciones de trabajo o al almacén.

Materias Primas: La Base de Cada Lámina

Para la creación de una caja de cartón corrugado, se emplean diversos elementos, cada uno con un rol fundamental en la calidad y resistencia del producto final:

• Papel Kraft: Utilizado para formar las tres capas de la caja. Su grosor varía según el uso final.
• Resinas Impermeabilizantes: Protegen el cartón de la humedad, crucial para productos sensibles a ambientes húmedos o fríos.
• Almidón: El adhesivo principal que une las capas de papel durante el proceso de corrugación.
• Vapor de Agua: Esencial para el tratamiento térmico del papel y el secado del almidón.
• Grapas o Pegamento: Para unir los extremos de la caja y darle su forma final.
• Tintas: Para la impresión de logotipos, información o diseños en la caja.

Tipos de Papel

Los tipos de papel más comunes son:

• Kraft Liner: Con alta resistencia mecánica y un elevado porcentaje de fibra virgen, es ideal para cajas de productos agrícolas o aquellas expuestas a alta humedad. Se asocia con la flauta C, una ondulación media.
• White Top: Similar en características al Kraft Liner, pero con una capa de celulosa blanqueada, lo que le confiere un color blanco y una textura más fina. Se utiliza en cajas más sencillas y pequeñas, a menudo con flauta E (microcorrugado).

Adhesivos de Corrugación

El almidón, el principal adhesivo, se prepara con aditivos específicos para optimizar su rendimiento:

• Almidones Sintéticos: Mejoran las propiedades químicas del almidón común, usados en pequeñas cantidades junto con el almidón perla.
• Bórax: Mantiene la viscosidad del almidón, vital para que cumpla su función de pegado.
• Almidón Perla: El más utilizado, a base de maíz triturado.
• Soda Cáustica: Facilita el "cocimiento" y la dilución de la mezcla de almidón.

Impermeabilizantes

Estos aditivos son cruciales para la durabilidad del cartón en condiciones adversas:

• Impermeable Antigrasa y Endurecedores: Evitan que la grasa penetre las paredes de la caja, manteniendo su firmeza. Los endurecedores se aplican al papel médium para mayor dureza.
• Impermeable Antihumedad (Parafina/Cera): Usado para cajas en ambientes extremos de humedad y frío (ej. contenedores refrigerados).

Innovación y Eficiencia: Las Ventajas de la Nueva Generación

La industria del cartón corrugado está en constante evolución, impulsada por la demanda de soluciones más eficientes y sostenibles. Un ejemplo notable de esta modernización es la inversión de 23.5 millones de dólares realizada por Smurfit Kappa en su planta de Nuevo Laredo, México. Esta inversión transformó una planta de láminas en una planta de corrugado totalmente integrada, equipada con una corrugadora de última generación y una ampliación significativa de sus instalaciones.

Los beneficios de esta modernización son duales y de gran impacto. Por un lado, la nueva máquina permite una reducción de las emisiones de CO2 de hasta un 40%, un avance significativo hacia los objetivos de sostenibilidad. Esta reducción se logra principalmente al disminuir el transporte entre las plantas de Nuevo Laredo y San Antonio, Texas. Por otro lado, la capacidad de producción se ha duplicado, agilizando las operaciones y satisfaciendo la creciente demanda de empaques sostenibles en la región.

La ubicación estratégica de la planta en Tamaulipas, una región que contribuye con el 3.3% al PIB de México y alberga a más de 200 empresas que fabrican productos para Estados Unidos, subraya la importancia de esta inversión. Líderes como Laurent Sellier (CEO de Smurfit Kappa en Las Américas) y Eduardo Rubio (CEO de Smurfit Kappa Norte América) han destacado cómo esta inversión refuerza su compromiso con el crecimiento del mercado mexicano y su capacidad para ser un proveedor confiable de empaques sostenibles de alto rendimiento.

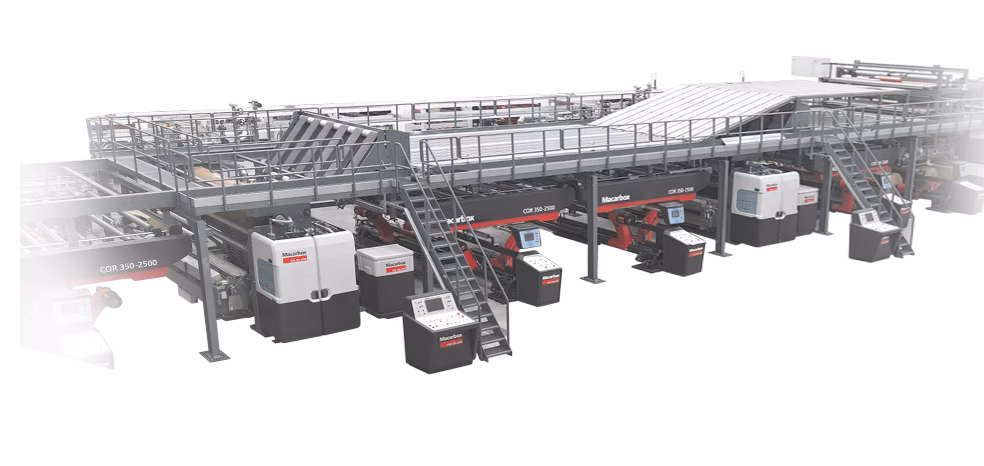

Un Vistazo a la Velocidad y Capacidad

En términos de rendimiento, una corrugadora típica opera a una velocidad impresionante de 300 a 350 metros por minuto. Incluso durante los cambios de rollos, la máquina mantiene una velocidad considerable de 100 metros por minuto para minimizar el tiempo de inactividad. Un rollo de papel de aproximadamente 5,000 libras puede durar alrededor de una hora en pasar por la corrugadora, lo que demuestra la eficiencia de estos sistemas de producción continua.

Componentes Clave: Máquinas Principales y Auxiliares

La complejidad de la producción de cartón corrugado reside en la interacción armoniosa de diversas máquinas, cada una con una función específica.

La Máquina Corrugadora: Un Gigante Modernizado

Aunque los orígenes de las máquinas corrugadoras se remontan a mediados del siglo XX, han experimentado notables mejoras tecnológicas. Las adiciones de instrumentación neumática y paneles de control computarizados han transformado su eficiencia, permitiendo una producción continua y altamente controlada.

Sus elementos principales incluyen:

• Rodillos Corrugadores: Son el corazón de la máquina, encargados de crear la flauta (onda) en el papel. Existen rodillos específicos para la flauta C (corrugado normal) y la flauta E (microcorrugado).
• Rodillos Precalentadores: Preparan el papel dándole un tratamiento térmico para abrir sus poros, facilitando una mejor absorción del almidón.
• Rodillos de Presión: Unen los 'liners' (caras exteriores del papel) con el papel corrugado o 'médium'. Su presión es manipulada por el operario para asegurar una unión perfecta.
• Plancha Térmica: Una sección de aproximadamente 10 metros de longitud que aplica el calor necesario para que las capas de papel se adhieran firmemente, dando forma final a las láminas de cartón.
• Cuchillas de Corte: Ubicadas casi al final de la línea, estas cuchillas realizan los cortes precisos en las láminas de cartón según las dimensiones requeridas.

La Máquina Saturadora: Protección Avanzada

La saturadora es un equipo especializado en la aplicación de parafina a las cajas de cartón corrugado. Esta máquina es esencial para los embalajes destinados a productos agrícolas o aquellos expuestos a condiciones extremas de humedad y frío. Su función principal es dosificar y secar la parafina, asegurando que la cantidad aplicada sea la adecuada para una protección óptima, evitando tanto la falta como el exceso.

Equipos de Soporte: Calderas y Almidoneras

Detrás de las máquinas principales, operan equipos auxiliares vitales para el proceso:

• Calderas: Estas unidades, a menudo de tipo pirotubular, son responsables de la producción de vapor. El vapor es un componente crítico que se dosifica tanto en la corrugadora (para el tratamiento térmico del papel) como en la saturadora (para derretir la parafina).
• Almidonera: Es un depósito con aspas para mezclar el almidón. Una bomba se encarga de enviarlo a la corrugadora a través de tuberías de alimentación, con un sistema de retorno para el exceso.

El Toque Final: Acabados y Personalización

Una vez que las planchas de cartón corrugado están listas, pasan a la sección de acabados, donde se transforman en productos finales listos para el mercado. Aquí entran en juego diferentes máquinas:

• Máquinas Impresoras (Flexografía): Utilizan un sistema de impresión en altorrelieve con planchas flexibles de material gomoso. La tinta se deposita en la plancha y esta, a su vez, presiona directamente el sustrato (papel o cartón) para dejar la impresión. La flexografía ha evolucionado significativamente con tintas de base acuosa y cilindros anilox de cerámica, permitiendo impresiones de alta calidad.
• Máquinas Troqueladoras-Impresoras: Combinan ambas funciones. La lámina de cartón primero recibe la impresión flexográfica y luego pasa por una etapa de troquelado, donde se le dan los cortes y formas exactas que tendrá la caja final.
• Máquinas Troqueladoras: Estas máquinas se encargan de realizar los cortes precisos utilizando troqueles fabricados según las especificaciones del cliente. Garantizan que la caja final tenga las dimensiones y el estilo deseados para el producto a embalar.

Operación y Seguridad: Desafíos y Soluciones

Las máquinas corrugadoras modernas han alcanzado un alto nivel de eficiencia gracias a las continuas mejoras tecnológicas. Sin embargo, persisten desafíos relacionados con el mantenimiento, el control operacional y la logística. Por ejemplo, en entornos de alta producción, la acumulación de tarimas puede generar desorden e incomodidad, afectando la fluidez del trabajo.

Una deficiencia crítica identificada en algunos sistemas es el diseño inadecuado de las tuberías de vapor, lo que puede provocar el fenómeno conocido como golpe de ariete. Este es un flujo violento de vapor dentro de las tuberías debido a la presencia de condensado (agua en estado líquido), lo cual no solo puede causar daños severos a la maquinaria y costos elevados de reparación, sino también representar un riesgo fatal para el personal operativo.

La seguridad es una prioridad máxima. La zona más peligrosa en una corrugadora es el área del 'triplex', donde se encuentran las cuchillas de corte y las sisas. Para mitigar este riesgo, se han implementado sensores electrónicos en la zona de calibración de las cuchillas. Estos sensores detectan la presencia de una persona y desactivan el giro automático del 'triplex' durante los cambios de pedido, previniendo accidentes graves.

Calidad y Control: Asegurando el Rendimiento Óptimo

El control de calidad es fundamental para garantizar que el cartón corrugado cumpla con los estándares requeridos. Se implementan controles rigurosos tanto en la corrugadora como en la saturadora.

Control en la Corrugadora: Viscosidad y Punto de Gel

Aunque no siempre hay un control de calidad específico para los impermeabilizantes en la corrugadora, se documentan los pedidos programados y los metros lineales corrugados. Las mediciones en el área del 'triplex' son constantes para verificar la precisión de los cortes y sisas.

Un aspecto crítico es el control de calidad en la preparación del almidón:

• Viscosidad: Es la capacidad del adhesivo para fluir. Se mide utilizando una copa Stein Hall, y afecta directamente cómo el almidón se dosifica y penetra en las fibras del papel.
• Punto de Gel: La temperatura a la cual el almidón se hidrata y adquiere sus propiedades adhesivas. Es vital que esta temperatura sea óptima para evitar grumos y asegurar un pegado eficiente. Se añaden químicos para ajustar este punto.

Control en la Saturadora: Temperatura y Tiempos Cruciales

En la máquina saturadora, se buscan mejoras en el control de calidad, que históricamente ha sido esporádico. Las propuestas se centran en mediciones periódicas para asegurar una aplicación óptima de la parafina:

• Control de Temperatura del Impermeabilizador: Mediciones aleatorias de la temperatura de la parafina líquida para determinar un rango ideal. Una temperatura adecuada minimiza el desperdicio.
• Control de Tiempo de Inmersión: El tiempo que las cajas permanecen sumergidas en la parafina. Se compara el peso de cajas con y sin parafina para identificar la temperatura ideal y la eficiencia de la aplicación.
• Control de Tiempo de Destilado: El tiempo que las cajas permanecen sobre el depósito de parafina para que el exceso gotee de vuelta, evitando desperdicio.
• Control de Tiempo de Secado: El tiempo que las cajas pasan por la máquina de secado. Este tiempo puede variar según la temperatura ambiente (el aire más frío acelera el secado), aunque la máquina cuenta con filtros para la humedad. La demanda y urgencia del pedido también influyen en la programación del secado.

Mantenimiento: La Clave de la Longevidad y la Eficiencia

El mantenimiento en la industria es una inversión, no un gasto. Un programa de mantenimiento bien ejecutado no solo prolonga la vida útil de la maquinaria, sino que también reduce los costos asociados a fallas imprevistas y minimiza los riesgos para el personal. El objetivo es mantener la capacidad de producción con calidad, seguridad y rentabilidad.

Las máquinas corrugadoras y saturadoras, aunque robustas, tienen componentes con una vida útil definida. Por ello, el mantenimiento debe ir más allá de la lubricación y calibración rutinaria; debe incluir el reemplazo proactivo de piezas que se acercan al final de su vida útil para evitar el costoso y peligroso mantenimiento correctivo.

Mantenimiento Preventivo: Estrategias de Vanguardia

El mantenimiento preventivo busca reducir la necesidad de reparaciones mediante inspecciones periódicas y la renovación de elementos dañados. Sus ventajas incluyen un mejor conocimiento de las máquinas, un control óptimo de la conservación, la reducción del mantenimiento correctivo (y, por ende, de costos y tiempos de inactividad), la planificación de trabajos y la previsión de recambios. Sin embargo, requiere una inversión inicial en infraestructura y personal especializado, y si no se gestiona adecuadamente, puede aumentar los costos sin mejoras sustanciales.

Mantenimiento del Sistema de Vapor (Saturadora y Corrugadora)

El sistema de vapor es crítico y requiere un programa de mantenimiento definido:

• Semanalmente: Revisar la reducción de presión y corregir cualquier escape de vapor. Inspeccionar las mangueras.
• Quincenalmente: Cambiar y revisar las trampas de vapor para asegurar que extraigan el condensado y no permitan el escape de vapor. Es crucial tener trampas de repuesto.
• Mensualmente: Verificar la precisión de los manómetros con un manómetro maestro. Analizar el consumo de vapor para detectar tendencias anómalas (aumento sin razón aparente). Limpiar los filtros de flujo.
• Cada Seis Meses: Revisar los orificios de vapor para asegurarse de que no estén tapados o agrandados.
• Cada Tres Meses: Usar un pirómetro infrarrojo o láser para verificar la temperatura de la máquina, prestando especial atención a que la temperatura en los rodillos o tambores sea uniforme y cercana a la del vapor. Revisar los tubos de sifón para asegurar que extraigan el condensado adecuadamente.

Mantenimiento de Componentes Clave (Corrugadora)

• Rodillos Corrugadores: No existe un estándar fijo para su rectificación o reemplazo, pero el desgaste se nota en la calidad del cartón (pérdida de forma y firmeza de la onda). La decisión se basa en un equilibrio entre costo y calidad.
• Triplex y Plancha Térmica: Se inspecciona visualmente y al tacto para asegurar la lubricación de los cilindros porta-cuchillas y el filo de las cuchillas. La banda o faja de la plancha térmica se inspecciona cada 15 días y se lubrican las áreas necesarias.

Preguntas Frecuentes (FAQ)

¿Qué es la función principal de una máquina corrugadora?
La función principal de una máquina corrugadora es transformar bobinas de papel en planchas de cartón corrugado, uniendo capas de papel liso y ondulado mediante adhesivo y calor.

¿A qué velocidad opera una máquina corrugadora?
Una corrugadora típica opera entre 300 y 350 metros por minuto, aunque puede reducir su velocidad a 100 metros por minuto durante los cambios de rollos.

¿Cuáles son los principales tipos de papel utilizados en el cartón corrugado?
Los dos tipos principales son el Kraft Liner (alta resistencia, para usos generales y ambientes húmedos) y el White Top (con una capa blanqueada, para cajas más finas y pequeñas).

¿Por qué es tan importante el mantenimiento en estas máquinas?
El mantenimiento es vital para garantizar la calidad, seguridad y rentabilidad de la producción. Previene fallas costosas, prolonga la vida útil del equipo y reduce los riesgos para el personal operativo.

¿Qué es el 'triplex' en una máquina corrugadora?
El 'triplex' es una unidad en la corrugadora que consta de tres juegos de cilindros con cuchillas y sisas. Se encarga de cortar las láminas de cartón corrugado a lo largo y ancho deseado, y permite cambios rápidos de medidas para diferentes pedidos.

¿Qué es el 'golpe de ariete' y por qué es una preocupación?
El 'golpe de ariete' es un fenómeno que ocurre en las tuberías de vapor cuando el condensado (agua líquida) se mezcla violentamente con el vapor. Es una preocupación porque puede causar daños severos a la maquinaria y representar un riesgo de seguridad considerable para los trabajadores.

En resumen, la máquina corrugadora es una pieza central en la fabricación de embalajes, una industria en constante crecimiento y adaptación. Desde la precisión en la formación de la onda hasta los sofisticados sistemas de control de calidad y un mantenimiento riguroso, cada aspecto de su operación es crucial para producir un material tan esencial como el cartón corrugado. Las inversiones en tecnología y sostenibilidad, como las realizadas por Smurfit Kappa, demuestran el compromiso de la industria con la eficiencia, la innovación y la protección del medio ambiente, consolidando el papel del cartón como una solución de embalaje versátil y responsable.
