El Compás de Puntas: Guía Esencial para el Replanteo

En el vasto y complejo mundo de la construcción, cada detalle cuenta, y la precisión es una piedra angular que define la calidad y la seguridad de cualquier estructura. Antes de que un solo ladrillo sea colocado o una sola piedra labrada, un proceso fundamental debe llevarse a cabo: el replanteo. Este procedimiento meticuloso es la base sobre la cual se erige toda la obra, asegurando que lo proyectado en los planos se materialice con la máxima exactitud en el terreno. Es en este punto donde herramientas aparentemente sencillas, como el compás de puntas, adquieren un protagonismo indiscutible, transformándose en extensiones de la visión del arquitecto y la mano del constructor.

El replanteo no es una mera formalidad; es una fase crítica que involucra la transferencia de las dimensiones y posiciones del diseño al sitio de construcción. Se trata de una tarea que demanda tiempo, paciencia y, sobre todo, el uso adecuado de los instrumentos de medida. La correcta ejecución del replanteo permite anticipar problemas, rectificar desviaciones y tomar decisiones rápidas que eviten retrasos y sobrecostos, garantizando que el ritmo de la obra se mantenga constante y que el resultado final cumpla con los estándares de calidad más exigentes. En las siguientes líneas, exploraremos en profundidad qué es un compás de puntas, su papel vital en el replanteo planimétrico y altimétrico, y cómo se integra en un conjunto de herramientas y técnicas que definen la precisión en la edificación.

¿Qué es un Compás de Puntas y por qué es Crucial?

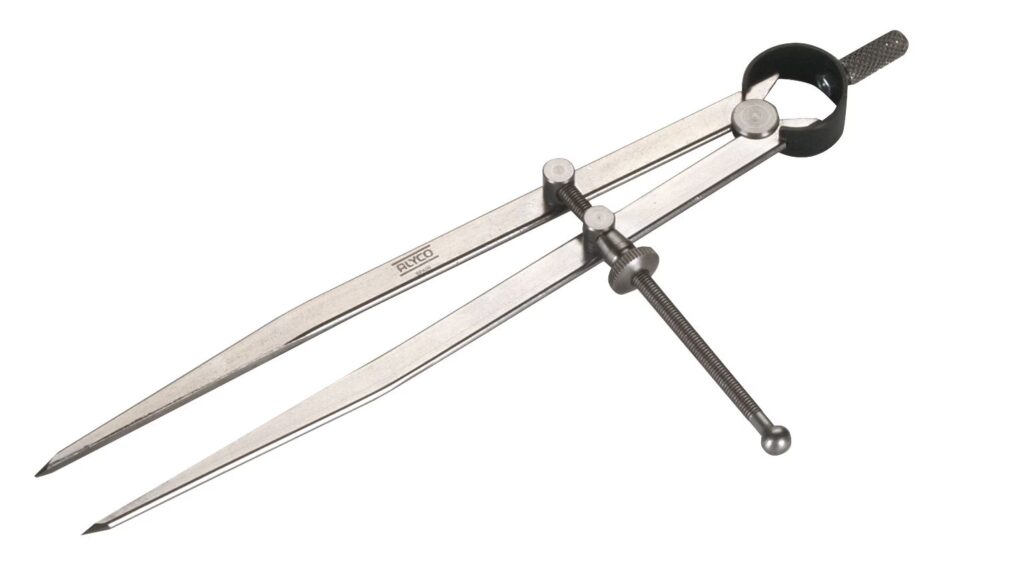

Dentro del arsenal de instrumentos de medición que un constructor o cantero utiliza, el compás de puntas, también conocido como compás de trazado, se destaca por su simplicidad y efectividad. Este útil consiste en dos brazos de acero que se unen en un extremo mediante un pivote, y en el otro, terminan en puntas afiladas. Un tornillo de ajuste permite fijar la separación entre estas puntas con una precisión milimétrica. Su función principal es la de medir distancias exactas entre dos puntos, trazar circunferencias o arcos de pequeño radio, comparar espesores de materiales y, de manera fundamental, traspasar o comparar medidas de una pieza a otra, especialmente útil en trabajos detallados como los de cantería con molduras.

A pesar de su apariencia modesta, el compás de puntas es una herramienta indispensable en trabajos que requieren alta fidelidad dimensional. Permite al operario trasladar con exactitud las cotas de un plano a la pieza de trabajo, o verificar la uniformidad de un elemento. Su diseño simple lo hace robusto y fiable, capaz de soportar las condiciones de una obra y mantener su precisión a lo largo del tiempo, siempre y cuando se le dé un mantenimiento adecuado.

El Replanteo: Pilar Fundacional de la Construcción

Antes de que cualquier elemento constructivo, como un muro, comience a tomar forma, es imperativo realizar un replanteo exhaustivo tanto en planta (planimétrico) como en alzado (altimétrico). Este proceso sirve como la guía inicial que asegura que la obra se inicie en la posición correcta y, a medida que avanza la ejecución, permite comprobar que se mantiene dentro de los volúmenes proyectados y las tolerancias admisibles. La inversión de tiempo en esta fase previene errores costosos y complejos de corregir en etapas posteriores.

Replanteo Planimétrico: La Huella en el Terreno

El replanteo planimétrico se enfoca en la ubicación horizontal de la estructura. En el caso de un muro, se trazan sobre la base las alineaciones mediante tiranteces o cordeles. Estos cordeles se sujetan a camillas, que son estructuras auxiliares colocadas a una distancia suficiente para no interferir con la excavación de los cimientos. Estas tiranteces pueden marcar los planos de alzado del muro o su eje central en planta, sirviendo como referencia inmutable para toda la obra.

Replanteo Altimétrico: La Elevación Correcta

Una vez que el soporte (cimiento o base) ha sido ejecutado, se procede con el replanteo altimétrico. Este consiste en colocar reglas o miras perfectamente rectas en las esquinas del trazado en planta de la primera hilada. Estas miras llevan marcas escantilladas que indican las alturas de las sucesivas hiladas o antepechos. Entre estas marcas se tienden tiranteces o cordeles que se irán subiendo en altura conforme avanza la labra, garantizando que cada hilada se coloque de manera horizontal y a la altura exacta requerida por el proyecto.

Instrumentos Esenciales para un Replanteo Preciso

La ejecución de un muro de mampostería, sillería o perpiaño, o cualquier otra parte de una obra, requiere de una serie de instrumentos y útiles de medida que guían al oficial en el proceso de construcción, asegurando su correcta ejecución y el ajuste a las formas y medidas del proyecto. La elección y el manejo adecuado de estas herramientas son tan importantes como la habilidad del artesano.

• Metro o Flexómetro: Una cinta metálica de alta precisión, común en medidas de 2 a 8 metros, ideal para distancias cortas y medianas.
• Cinta Métrica de Fibra: Fabricada en tela o fibra, para medir distancias largas (10 a 50 metros) que no demandan la máxima precisión, útil para replanteos generales.
• Compás de Puntas o de Trazado: Como ya se ha descrito, esencial para la medición de distancias entre dos puntos, trazo de circunferencias, comparación de espesores y traspaso de medidas detalladas.
• Plomada: Un peso de latón o bronce suspendido de una cuerda. Utilizada para establecer la vertical perfecta, es crucial para detectar defectos de verticalidad en el muro, asegurando que este no se incline hacia adentro o hacia afuera.
• Tirantez, Cuerda o Cordel: Elementos básicos pero fundamentales. Al sujetarse fuertemente por sus extremos a maestras o tochos, permiten marcar alineaciones rectas y horizontales, sirviendo como guías para la construcción.

Compás de Puntas vs. Compás de Varas: Herramientas de Precisión

Aunque ambos son compases, sus aplicaciones difieren significativamente en función de la escala de trabajo:

La Interpretación del Plano: Geometría y Tolerancias

Para un replanteo exitoso, es indispensable la correcta interpretación de los planos de construcción y del pliego de prescripciones técnicas. Estos documentos son la biblia de la obra, detallando las dimensiones, formas y, crucialmente, las tolerancias admisibles para cada partida.

Secciones: Ventanas a la Estructura

Los dibujos de detalle en sección, ya sean horizontales (en planta) o verticales, son vitales para obtener los datos necesarios para el replanteo y la comprobación durante la ejecución. Las secciones horizontales, a menudo a 1 metro del suelo o a la altura de los huecos, revelan información sobre anchos y cambios de espesor. Las secciones verticales, especialmente las que cortan huecos de fachada o incluyen molduras y cornisas, proporcionan una visión completa de la geometría y los cambios de espesor, siendo fuentes de información privilegiada para el constructor.

Tolerancias: El Margen de Error Admisible

La tolerancia es un concepto fundamental en la construcción. Define la horquilla de valores dentro de la cual una dimensión se considera válida. Salir de este rango implica que la parte ejecutada es nula y debe ser rechazada, lo que subraya la importancia de las comprobaciones continuas para evitar demoliciones o correcciones costosas.

Referencias de Replanteo y Marcado del Soporte

El primer paso práctico en el replanteo de un muro es marcar su espacio de ocupación desde la base de cimentación. Esto se logra utilizando planos acotados de cimentación y albañilería, que muestran los ejes del muro. Los puntos más importantes de arranque o referencia, como esquinas o encuentros, se marcan en el terreno mediante estacas de madera, tochos metálicos o camillas, de donde partirán las tiranteces de referencia.

Marcado del Soporte: De la Teoría al Terreno

Una vez tensadas las tiranteces sobre las estacas o camillas, el siguiente paso es marcar los ejes de la cimentación directamente sobre el terreno. Si la excavación es mecánica, se marcan los ejes y el perímetro del cimiento con cal. Si es manual, las tiranteces se mantienen como referencia durante la excavación, retirándose solo cuando sea necesario para facilitar el trabajo. Este marcado inicial es la primera materialización del proyecto en el sitio.

Ubicación de Miras: Puntos Fijos de Control

Las reglas o miras son elementos esenciales que se colocan en puntos estratégicos: esquinas, encuentros entre paramentos y comienzos de mochetas. Deben estar perfectamente aplomadas y sujetas con yeso para evitar movimientos. Estas miras sirven como puntos de referencia fijos para el control de la verticalidad y la horizontalidad de las hiladas, asegurando que el muro se asiente correctamente sobre la cimentación y que la posición de los huecos (puertas, ventanas) sea precisa. En el caso de la sillería, una vez replanteada la primera hilada, las piedras se colocan definitivamente con mortero.

Garantizando la Calidad: Medida, Alineación, Nivelación y Plomo

En la labra de un muro, la destreza del oficial se complementa con la aplicación rigurosa de conocimientos sobre técnicas de traspaso de medidas, alineación, nivelación y aplomo. Estos controles son vitales para evitar defectos de forma, desplomes, desalineaciones, diferencias de nivel, juntas irregulares y, en última instancia, pérdidas de estabilidad que podrían comprometer la seguridad de la construcción.

Medida: La Transferencia de la Precisión

El primer paso en cualquier obra nueva es trasladar las medidas del plano al terreno. Esto se puede hacer con cintas métricas de acero o fibra para diferentes magnitudes, apoyándose en tiranteces y escuadras para ángulos de 90°. Para obras de gran volumen y alta precisión, la estación total, un aparato electroóptico que mide ángulos, distancias y niveles, es la herramienta de elección, ofreciendo rapidez y exactitud sin igual.

Alineación: El Camino Recto del Muro

El objetivo de la alineación es asegurar que la construcción del muro se mantenga dentro de un perímetro establecido y que su eje quede en la posición marcada por los planos. Se logra mediante tiranteces desde puntos externos o marcando directamente sobre la cimentación con una tirantez impregnada de añil (tiralíneas), que dejará una marca de referencia para la colocación de la primera hilada.

Nivelación: Hiladas Perfectamente Horizontales

La nivelación busca que las hiladas, antepechos, dinteles, molduras y otros elementos de fachada estén contenidos en planos horizontales y paralelos entre sí. Para comprobar el nivel de la primera hilada en un muro de sillería, se toma una referencia desde un extremo del paramento y se colocan las piedras con las dimensiones del proyecto, sin mortero y separadas con un escantillón (un listón de madera o similar) que indique el espesor de la junta.

Plomo: La Verticalidad Impecable

La toma de plomada es esencial para verificar que el muro se ha construido manteniendo la verticalidad. Se sujeta la plomada por el extremo opuesto al peso y se coloca este pegado a la parte alta del muro, dejándola que penda libremente. Una vez inmóvil, se comprueba su verticalidad: si la plomada roza ligeramente el muro, es aceptable. Si no lo toca o queda totalmente pegado, indica una inclinación que debe ser verificada frente a la tolerancia admisible.

Asegurando la Estructura: Aparejo, Planeidad y Horizontalidad

Las características que definen un buen muro son un buen aparejo, planeidad en sus caras, verticalidad y mantenimiento de la horizontalidad en sus hiladas. Los problemas en la labra suelen derivar de defectos en el aparejado de los bloques, falta de planeidad, desplome o falta de horizontalidad.

Aparejo: La Disposición Armoniosa de las Piedras

La dificultad en la labra de un muro de mampostería, sillería o perpiaño depende del tipo de materiales y de la disposición y trabado de las piedras. Independientemente del aparejo proyectado, los controles esenciales incluyen la horizontalidad de las hiladas (con espesores de junta horizontal o tendel dentro de tolerancias), que las juntas verticales (llagas) se mantengan dentro de los valores admisibles, y que la disposición de las piedras mantenga la proporción del tipo de aparejo en todo el paramento.

Planeidad: Superficies Lisas y Uniformes

La comprobación del aplomo y la nivelación de las hiladas no siempre son suficientes para detectar pequeñas barrigas o hundimientos puntuales. Para asegurar la planeidad, es necesario realizar comprobaciones periódicas con reglas o miras, colocándolas pegadas al muro en distintas direcciones (vertical, horizontal y oblicua).

Desplome: La Amenaza a la Estabilidad

El desplome de un muro es la pérdida de verticalidad, causada por defectos en la horizontalidad de la hilada anterior, la naturaleza de la piedra, la consistencia del mortero o una mala ejecución. También puede ser resultado de que las hiladas soporten un peso excesivo para el que no fueron calculadas, lo que puede producir pandeo o desplome, poniendo en peligro la seguridad de la construcción.

Horizontalidad de Hiladas: Previniendo Deslizamientos

La colocación de las piedras en hiladas horizontales es crucial para evitar posibles deslizamientos. Estas hiladas deben estar contenidas en un mismo plano horizontal, perpendicular a la dirección de los esfuerzos que el muro transmite a la cimentación. Para lograr esto, se deben comprobar los niveles para cada hilada, considerando el tipo de aparejo, el tamaño de las piedras y los espesores de las juntas de mortero, asegurando que se mantengan dentro de los valores de tolerancia admisibles.

Barras de Referencia: Guías para Detalles

En el replanteo en planta y alzado, se utilizan barras, reglas o miras para marcar esquinas, encuentros y huecos de fachada. Estas barras se sujetan firmemente con yeso, se aploman y se colocan a distancias menores de 6 metros en puntos clave como esquinas, encuentros y mochetas de los huecos.

Ubicación de Remates: Estética y Funcionalidad en la Fachada

Los muros, en su encuentro con las distintas partes de una edificación, resuelven las transiciones entre planos con piezas especiales que cumplen una función tanto práctica como decorativa.

Molduras: El Adorno que Realza

Las molduras son elementos decorativos que adornan los bordes de puertas y ventanas o rematan zócalos de piedra. Consisten en un relieve o saliente del plano vertical de la fachada, con un perfil constante a lo largo de su longitud, a menudo con tratamientos especiales en encuentros y terminales.

Alféizares: Protección y Estilo en las Ventanas

El alféizar, ya sea en un antepecho o como cubremuro en un pretil, debe colocarse con una ligera pendiente hacia el exterior para la evacuación del agua, evitando acumulaciones y humedades. Debe tener un vuelo de más de 3 cm sobre el muro y estar provisto de goterón. Su unión con el cerco de la ventana y las jambas es vital para la estanqueidad.

Dinteles: El Soporte Sobre los Huecos

El dintel más simple es monolítico, utilizado para luces menores de 1.20 m, con un apoyo de al menos 1/10 de la luz (y mínimo 15 cm) sobre cada jamba. Para luces mayores, puede requerir un arco de descarga superior o soluciones más complejas como dinteles adovelados o arcos, dependiendo de las cargas y la función estética.

Jambas: El Marco de los Huecos

Los encuentros entre las jambas y los cercos, alféizares y dinteles son puntos delicados en los muros de piedra. Aquí confluyen las tensiones de las hiladas superiores que se apoyan en el dintel, las diferencias de dilatación de los materiales y el riesgo de filtraciones si no están bien sellados o empotrados.

Guía de Compra: Cómo Elegir el Compás de Puntas Ideal

Antes de invertir en un compás de puntas, es fundamental considerar varios aspectos para asegurar que la compra sea la más adecuada a tus necesidades. La elección correcta de esta herramienta, aunque pequeña, impactará directamente en la calidad y eficiencia de tu trabajo.

Primero, evalúa el tipo de trabajo que vas a realizar. Si tu actividad principal involucra dibujos técnicos de alta precisión, trabajos artísticos detallados, o aplicaciones específicas en cantería y albañilería, necesitarás un compás que se adapte a esas necesidades. Los compases de puntas varían en diseño, tamaño y nivel de precisión, por lo que es esencial que encuentres uno que se ajuste a tus requerimientos específicos de exactitud.

La calidad de los materiales es otro factor crucial. Un compás fabricado con acero robusto y duradero no solo te garantizará un mejor rendimiento a largo plazo, sino que también prolongará significativamente su vida útil. Invertir un poco más en un modelo de calidad superior puede evitarte la frustración de que se rompa o se desajuste con facilidad en medio de un trabajo importante. Además, la calidad de las puntas es vital si buscas una precisión impecable en tus trazados y mediciones.

No subestimes la importancia de la facilidad de uso. Algunos compases, por su diseño o sistema de ajuste, pueden resultar complicados para ciertos usuarios. Busca un modelo que ofrezca un manejo intuitivo y cómodo, especialmente si planeas usarlo con frecuencia. Un instrumento ergonómico te permitirá concentrarte más en la tarea que en cómo manipular la herramienta.

Finalmente, te recomendamos revisar opiniones y calificaciones de otros usuarios. Las experiencias de compradores anteriores pueden ser una fuente de información muy valiosa. Estas reseñas te ofrecerán detalles sobre el rendimiento real del producto, su durabilidad y la satisfacción general, lo que te ayudará a tomar una decisión más informada. Compara diferentes opciones en el mercado antes de decidirte. Evaluar varios compases te permitirá encontrar el mejor equilibrio entre precio y calidad, asegurando que obtengas el mayor valor por tu inversión.

Preguntas Frecuentes sobre el Compás de Puntas y el Replanteo

¿Para qué sirve principalmente un compás de puntas en la construcción?

El compás de puntas se utiliza principalmente para medir distancias precisas entre dos puntos, trazar circunferencias o arcos de pequeño radio, comparar espesores de materiales y traspasar medidas exactas de una pieza a otra, especialmente útil en trabajos detallados como la labra de piedra.

¿Cuál es la diferencia entre replanteo planimétrico y altimétrico?

El replanteo planimétrico se refiere a la ubicación horizontal de la estructura, marcando alineaciones y ejes en planta sobre el terreno. El replanteo altimétrico, por su parte, se enfoca en la ubicación vertical, estableciendo las alturas y niveles de las hiladas y otros elementos en alzado, utilizando miras y cordeles.

¿Por qué es crucial la tolerancia en la construcción de muros?

La tolerancia es crucial porque define el rango de valores aceptables para una dimensión en la construcción. Si una medida cae fuera de esta horquilla, la parte ejecutada se considera defectuosa y debe ser rechazada, lo que puede implicar costosas correcciones o demoliciones. Es una garantía de calidad y conformidad con el proyecto.

¿Cómo se asegura la horizontalidad de las hiladas en un muro?

La horizontalidad de las hiladas se asegura mediante el replanteo altimétrico, utilizando reglas o miras con marcas escantilladas para las alturas. Entre estas miras se tienden tiranteces o cordeles que se van subiendo conforme avanza la labra, sirviendo como guía para mantener cada hilada perfectamente horizontal.

¿Qué es un desplome en un muro y cómo se detecta?

Un desplome en un muro es la pérdida de su verticalidad, es decir, una inclinación hacia adentro o hacia afuera. Se detecta utilizando una plomada: si la plomada no roza el muro o, por el contrario, queda muy pegada en la parte inferior mientras la superior está separada, indica un desplome. Puede ser causado por una mala ejecución, defectos en la base o cargas excesivas.

En conclusión, el compás de puntas, junto con el metro, la plomada y las tiranteces, forma un conjunto de herramientas indispensables que, bajo la mano experta del constructor, garantizan la calidad y la durabilidad de cualquier edificación. El replanteo, en sus vertientes planimétrica y altimétrica, no es solo un paso inicial, sino un proceso continuo de verificación y ajuste que asegura que cada elemento constructivo se alinee con la visión del proyecto. La atención a la medida, la alineación, la nivelación y el aplomo, junto con una comprensión profunda de las tolerancias y los aparejos, son la clave para erigir estructuras que no solo sean estéticamente agradables, sino también seguras y perdurables en el tiempo.
