En el vasto universo de la electrónica embebida, contar con las herramientas adecuadas es fundamental para transformar ideas innovadoras en soluciones tangibles. Para los entusiastas y profesionales que trabajan con microcontroladores PIC y dsPIC de Microchip, el MPLAB Integrated Development Environment (IDE) se presenta como una solución robusta y, lo más importante, completamente gratuita. Este entorno integrado proporciona un espacio donde los códigos para microcontroladores embebidos pueden ser desarrollados, depurados y simulados con una eficiencia notable. A lo largo de este artículo, exploraremos en detalle cómo obtener esta poderosa herramienta, cómo sacarle el máximo provecho en la programación y compilación de tus proyectos, y cómo utilizar sus avanzadas capacidades de simulación para optimizar tu flujo de trabajo.
- Descarga Gratuita de MPLAB IDE: Pasos Sencillos y Requisitos
- Explorando MPLAB IDE: Un Entorno de Desarrollo Potente
- Programando con MPLAB IDE: Directivas Esenciales y Proceso de Compilación
- Desensamblando Archivos HEX en MPLAB IDE: Recuperando tu Código Fuente
- Simulando tu Código en MPLAB IDE: Depuración Avanzada sin Hardware
- Preguntas Frecuentes sobre MPLAB IDE
- Conclusión: Tu Aliado en el Desarrollo de Microcontroladores
Descarga Gratuita de MPLAB IDE: Pasos Sencillos y Requisitos
La accesibilidad es una de las grandes ventajas de MPLAB IDE, ya que Microchip Technology Inc. lo ofrece sin coste alguno. Si bien existen varias versiones, la información proporcionada indica que MPLAB IDE 8.92 es una opción popular y disponible para descarga gratuita. Las versiones 8.9 y 8.5 también son ampliamente utilizadas por la comunidad de desarrolladores. Es importante destacar que, según los análisis de antivirus, la descarga de esta herramienta es segura y no contiene elementos maliciosos, lo que brinda tranquilidad a los usuarios.
El tamaño del archivo de instalación más reciente suele rondar los 111 MB, lo que lo convierte en una descarga relativamente rápida. Los nombres de archivo comunes que podrías encontrar al buscar el instalador incluyen MPLAB.exe, Icon6B4C110A1.exe, ide.exe, javaw.exe y MPDDSwitch32.exe. Esta herramienta está diseñada para funcionar en una amplia gama de sistemas operativos Windows, incluyendo Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10 y Windows 11, siendo compatible con sistemas de 32 bits. Aunque a veces se distribuye bajo nombres simplificados como "MPLAB" o "MPLAB C", el programa original es siempre el mismo.
MPLAB IDE se clasifica dentro de las aplicaciones de desarrollo, específicamente en el subgrupo de IDEs, lo que subraya su función central en el proceso de creación de software. Si bien MPLAB IDE es una opción excelente, Microchip ha evolucionado su oferta. Es posible que también te interese explorar MPLAB X IDE, una versión más moderna y multiplataforma, o incluso otros entornos de desarrollo como NetBeans IDE o IDEA, que aunque no son específicos de Microchip, comparten algunas funcionalidades con los IDEs.

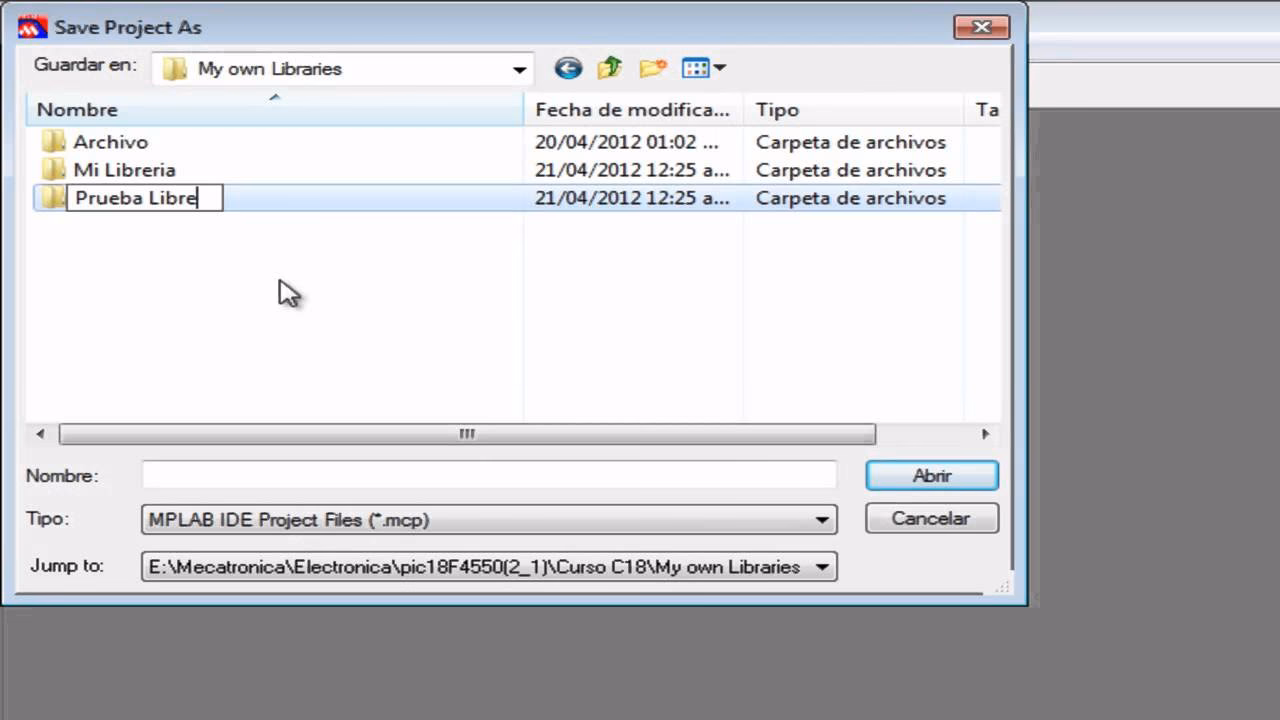

Explorando MPLAB IDE: Un Entorno de Desarrollo Potente
MPLAB IDE es mucho más que un simple editor de texto. Es un conjunto de herramientas integrado diseñado para facilitar cada etapa del desarrollo de aplicaciones embebidas. Su interfaz, aunque clásica, es fácil de usar y viene acompañada de una gran cantidad de componentes de software gratuitos que aceleran el desarrollo de aplicaciones y potencian la depuración. Entre sus características destacadas, encontramos el soporte para Live Code Templates, que agilizan la escritura de código, la visualización de expansiones de macros, y la función de autocompletado, que reduce errores y mejora la productividad.
La capacidad de MPLAB IDE para funcionar como una aplicación de 32 bits en MS Windows lo hace accesible para una gran base de usuarios, permitiendo que desarrolladores de todos los niveles puedan sumergirse en la programación de microcontroladores sin una curva de aprendizaje excesivamente pronunciada en cuanto a la interfaz.
MPLAB IDE vs. MPLAB X IDE: Una Breve Comparativa
Aunque el enfoque principal de este artículo es MPLAB IDE (la versión más antigua y clásica), es relevante mencionar su sucesor, MPLAB X IDE. Comprender las diferencias puede ayudarte a decidir cuál se adapta mejor a tus necesidades.
| Característica | MPLAB IDE (Legado) | MPLAB X IDE (Actual) |
|---|---|---|
| Base de Desarrollo | Desarrollado internamente por Microchip. | Basado en la plataforma NetBeans, de código abierto. |
| Sistema Operativo | Principalmente Windows (32-bit). | Multiplataforma: Windows, macOS, Linux. |
| Interfaz de Usuario | Interfaz más tradicional, menos personalizable. | Interfaz moderna, personalizable, con ventanas acoplables. |
| Soporte de Dispositivos | Soporte para dispositivos más antiguos, limitado para nuevos. | Soporte completo para todos los nuevos microcontroladores PIC y dsPIC. |
| Depuración | Funcionalidades de depuración robustas. | Funcionalidades de depuración avanzadas, con más herramientas visuales. |
| Compiladores | Principalmente compiladores C18, Hi-Tech C. | Principalmente compiladores XC (XC8, XC16, XC32). |
| Funcionalidades Extra | Live Code Templates, auto-completado básico. | Soporte para control de versiones (Git), refactorización de código, navegación avanzada. |
| Rendimiento | Generalmente más ligero para sistemas antiguos. | Puede ser más exigente en recursos debido a su base NetBeans. |
Programando con MPLAB IDE: Directivas Esenciales y Proceso de Compilación
Una vez que tienes MPLAB IDE instalado, el siguiente paso es comenzar a escribir y compilar tu código. La programación de microcontroladores en ensamblador o C requiere el uso de directivas, que son palabras reservadas que indican al compilador de MPLAB® cómo debe configurar ciertas funciones al momento de procesar tu programa. Conocer las directivas adecuadas es crucial para una compilación exitosa.
Directivas: El Lenguaje del Compilador
A continuación, se presenta una tabla con algunas de las directivas más comunes e indispensables para la correcta compilación de un programa en MPLAB IDE:
| Directiva | Descripción | Sintaxis |
|---|---|---|
| CBLOCK | Define un Bloque de Constantes. | cblock [<expr>] |
| #DEFINE | Define una Etiqueta de Substitución de Texto. | define <name> [<value>]define <name> [<arg>,...<arg>] <value> |
| DT | Define Tabla. | [<label>] dt <expr>[,<expr>,...<expr>][<label>] dt “<text_string>”[,”<text_string>”,...] |
| ELSE | Empieza el bloque alternativo de un IF. | Else |
| END | Fin de bloque de programa. | End |
| ENDIF | Fin del bloque de condiciones ensambladas. | Endif |
| ENDM | Fin de la definición de una Macro. | Endm |
| ENDW | Fin de un bucle de While. | Endw |
| EQU | Define una constante para el ensamblador. | <label> equ <expr> |
| IF | Empieza un bloque de código condicional. | if <expr> |
| #INCLUDE | Incluye Ficheros fuentes adicionales. | include <<include_file>> |“<include_file>” |
| LIST | Opciones de listado. | list [<list_option>,...<list_option>] |
| MACRO | Declara la Definición del Macro. | <label> macro [<arg>,...<arg>] |
| ORG | Pone el Origen del Programa. | <label> org <expr> |
| WHILE | Realiza el bucle Mientras la Condición es Verdadera. | while <expr> |

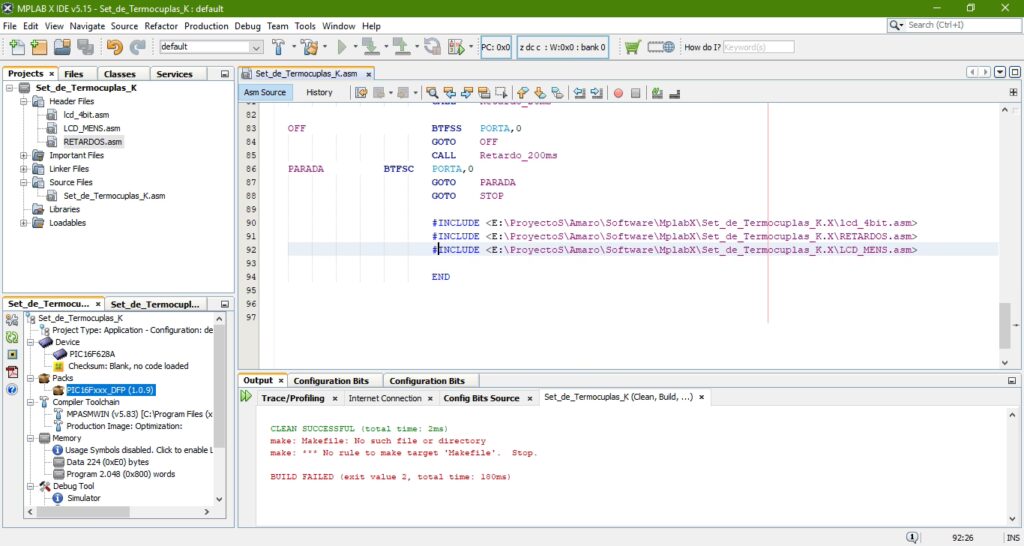

Compilación del Programa y Carga al Microcontrolador
Una vez que el código ha sido escrito y, si es posible, depurado a nivel lógico, el siguiente paso es la compilación. En MPLAB IDE, este proceso se inicia desde el menú PROJECT, seleccionando la opción BUILD ALL (construir todo). Si no existen errores de sintaxis en tu código, el compilador te devolverá un mensaje de BUILD SUCCESFULL, indicando que la compilación ha sido exitosa.
Es importante distinguir entre errores de sintaxis y errores lógicos. El compilador de MPLAB IDE detecta errores sintácticos (errores en la escritura del código según las reglas del lenguaje). Sin embargo, si tu programa tiene un error lógico, por ejemplo, un bucle infinito porque espera una condición que nunca se cumple, el compilador lo procesará perfectamente porque no hay fallos en la sintaxis. Los mensajes y advertencias del compilador son también de gran valor; por ejemplo, un mensaje podría indicarte que estás trabajando en un banco de memoria diferente al banco 0, mientras que una advertencia podría señalar que el PIC seleccionado en el IDE no coincide con el definido en el programa. Aunque la compilación finalice satisfactoriamente con mensajes o advertencias, siempre debes revisarlos para prevenir problemas futuros.
Una vez completada la compilación, MPLAB® genera un archivo con extensión .hex. Este archivo es el formato binario que el microcontrolador PIC puede entender y ejecutar directamente. El último paso es grabar este archivo .hex en el microcontrolador. Esto se realiza utilizando una interfaz de programación, como el programador Picstart Plus de Microchip. Una vez que el archivo .hex ha sido cargado en el PIC y este recibe alimentación, tu programa comenzará a ejecutarse.
Desensamblando Archivos HEX en MPLAB IDE: Recuperando tu Código Fuente
En el mundo del desarrollo de microcontroladores, puede surgir la situación de que, por alguna razón, se pierda el código fuente original en ensamblador (.asm) de un proyecto, y solo se disponga del archivo en formato hexadecimal (.hex). Afortunadamente, MPLAB IDE incorpora una herramienta de desensamblaje que permite revertir, al menos parcialmente, este proceso, recuperando una versión del listado en ensamblador. Personalmente, el desensamblador integrado en MPLAB es una opción muy recomendable por su accesibilidad y efectividad.
El procedimiento para desensamblar un archivo .hex es el siguiente:
- Ejecuta el programa MPLAB IDE.
- Dirígete al menú File.
- Selecciona la opción Import.
- En el cuadro de diálogo que aparece, elige el archivo en formato hexadecimal (con extensión .HEX) que deseas desensamblar.
- Una vez importado, ve al menú View.
- Selecciona Program Memory.
- En la parte inferior de la ventana de Program Memory, encontrarás tres opciones de visualización: OPCODE HEX, MACHINE y SYMBOLIC. La opción SYMBOLIC es la que te mostrará el código en un formato más cercano al ensamblador.
- Finalmente, para guardar este listado, haz clic derecho sobre la pantalla de Program Memory y selecciona la opción Output to file. Esto generará un archivo .asm con el código desensamblado.
Es importante tener en cuenta que, si bien este proceso te proporcionará un archivo .asm, este no será idéntico al código fuente original si este contenía etiquetas o comentarios personalizados. El desensamblador reconstruye las instrucciones, pero la identificación de variables, la estructura lógica original y los comentarios aclaratorios serán trabajo tuyo. Aun así, es una herramienta invaluable para la recuperación de proyectos.
Simulando tu Código en MPLAB IDE: Depuración Avanzada sin Hardware
Antes de "quemar" tu código en un chip físico, es altamente recomendable simular su ejecución. MPLAB IDE ofrece una potente herramienta de simulación que te permite verificar el comportamiento de tu programa de forma virtual, ahorrándote tiempo y posibles daños al hardware. La simulación es un paso esencial en el ciclo de desarrollo.
Ventanas Clave para la Simulación
Para seguir el detalle de la simulación, MPLAB IDE pone a tu disposición varias ventanas útiles, accesibles desde el menú Window o a través de los iconos en las barras de menú:
- Ventana del Stack (Pila): Muestra el estado de la pila del microcontrolador, esencial para comprender cómo se manejan las llamadas a subrutinas e interrupciones. Aquí verás cómo el último elemento en ingresar es el primero en salir (LIFO).
- Ventana de Special Function Registers (SFR): Considerada de gran importancia, esta ventana muestra la evolución de los distintos registros de función especial con sus valores cambiantes a medida que se ejecuta cada instrucción. Es fundamental para depurar y verificar el estado interno del PIC.
- Ventana de Program Memory: Te permite ver el programa instrucción por instrucción, mostrando la localización en memoria, el código de la instrucción, la etiqueta (si existe), la instrucción propiamente dicha y sus valores.
Puedes examinar la ejecución del programa en modo paso a paso (step to step), ejecutando una instrucción a la vez, o en modo animado (animate), que ejecuta el programa de forma continua pero visualizando los cambios en las ventanas. Es conveniente que experimentes con ambos modos para entender lo que ocurre en cada momento.
Estimulando el Entorno: Simulando Entradas Externas
Una de las capacidades más avanzadas del simulador de MPLAB IDE es la posibilidad de "estimular" el microcontrolador, es decir, simular señales de entrada externas como la pulsación de un botón o una señal de reloj. Esto es vital para probar la interacción de tu programa con el mundo exterior sin necesidad de hardware físico.
Para configurar estas señales, ve al menú Debug / Simulator Stimulus… / Asynchronous Stimulus. Esta ventana muestra botones como Stim 1(P), Stim 2(P), etc. Haciendo clic derecho sobre uno de ellos, puedes seleccionar Assign pin… para asociarlo a un pin específico del microcontrolador (por ejemplo, RA2, RA3, RA4). Luego, nuevamente con clic derecho, puedes elegir la opción Toggle para simular un pulsador.
Para generar señales de reloj, dirígete a Debug / Simulator Stimulus… / Clock Stimulus. Aquí puedes elegir el pin de estímulo (por ejemplo, RA2) y configurar la secuencia de reloj, especificando el ancho de los pulsos High y Low. Una vez configurados los estímulos, es importante realizar un Reset de la simulación (accesible desde el menú Debug) para inicializar los valores de los registros y que la simulación comience desde un estado conocido.
Optimizando la Simulación: Modificación de Registros en Tiempo Real
A menudo, los programas incluyen retardos de tiempo o bucles que consumen muchas iteraciones, lo que puede hacer que la simulación sea tediosa y lenta. MPLAB IDE ofrece una característica que permite modificar el valor de un registro en un momento dado, lo que te permite "saltar" partes de la ejecución que ya conoces o que sabes que funcionan correctamente, ahorrando un tiempo valioso.
Supongamos que tu programa tiene un bucle de retardo extenso. Para acelerar la simulación, puedes modificar el valor de los registros que controlan este bucle para que el contador llegue a su máximo o mínimo más rápidamente. Los pasos son los siguientes:
- Durante la simulación, cuando llegues a la rutina de retardo, puedes detener la ejecución (por ejemplo, con un punto de interrupción).
- Ve al menú Window / File Registers para abrir la ventana de registros de archivo.
- Localiza el registro cuyo valor deseas modificar (por ejemplo, el registro PCL o un registro de contador).
- Haz clic derecho sobre el valor actual del registro en la ventana y selecciona la opción Modify.
- En el cuadro de diálogo Modify, especifica la Address del registro y el nuevo valor en Data/Opcode (por ejemplo, `ff` para un registro de 8 bits para que alcance su valor máximo).
- Haz clic en Write para aplicar el cambio.
- Continúa la simulación (por ejemplo, presionando F7 para paso a paso). Verás cómo el registro adquiere el nuevo valor, y en la siguiente instrucción, si es un contador, se desbordará o completará el bucle, permitiendo que el programa avance rápidamente.
Esta técnica es especialmente útil para verificar el funcionamiento de rutinas de temporización o bucles complejos sin tener que esperar la ejecución completa de las miles de iteraciones. Es una funcionalidad avanzada que te permite un control granular sobre el proceso de depuración.
Preguntas Frecuentes sobre MPLAB IDE
A continuación, respondemos algunas de las preguntas más comunes que surgen al trabajar con MPLAB IDE:
- ¿Es MPLAB IDE compatible con macOS o Linux?
La versión clásica de MPLAB IDE (como la 8.92) está diseñada principalmente para sistemas operativos Windows (32-bit). Sin embargo, Microchip ofrece MPLAB X IDE, que es una versión más moderna y multiplataforma, compatible con Windows, macOS y Linux. - ¿Cuál es la diferencia principal entre MPLAB IDE y MPLAB X IDE?
MPLAB IDE es la versión original y más antigua, basada en una arquitectura propietaria de Microchip. MPLAB X IDE es su sucesor, construido sobre la plataforma de código abierto NetBeans, lo que le confiere una interfaz más moderna, mayor flexibilidad, soporte multiplataforma y un conjunto de características más amplio. - ¿Qué es un archivo .hex y por qué es importante?
Un archivo .hex (Intel HEX) es un formato de archivo de texto que representa el código binario de un programa de microcontrolador en formato hexadecimal. Es importante porque es el formato estándar que los programadores de microcontroladores utilizan para cargar el código compilado en la memoria flash de un chip PIC o dsPIC. Es el resultado final de la compilación que el hardware entiende. - ¿Puedo depurar mi programa directamente en el hardware con MPLAB IDE?
Sí, MPLAB IDE es compatible con diversas herramientas de depuración y programación de hardware de Microchip (como el programador Picstart Plus, y otros depuradores/programadores como PICkit o ICD). Esto te permite depurar tu código en tiempo real en el microcontrolador físico, lo que es fundamental para identificar problemas que no se manifiestan en la simulación. - ¿Qué son las "directivas" en MPLAB y por qué las necesito?
Las directivas son instrucciones especiales para el ensamblador (o compilador) de MPLAB que controlan cómo se procesa el código fuente. No son instrucciones de programa que se ejecuten en el microcontrolador, sino comandos que configuran el entorno de compilación, definen constantes, incluyen archivos, controlan el flujo del ensamblado, entre otras cosas. Son esenciales para una correcta compilación y organización del código.
Conclusión: Tu Aliado en el Desarrollo de Microcontroladores
MPLAB IDE, a pesar de ser una herramienta con años en el mercado, sigue siendo un aliado formidable para cualquier desarrollador que trabaje con microcontroladores PIC y dsPIC. Su disponibilidad gratuita, su entorno integrado y sus potentes capacidades de desarrollo, compilación, desensamblaje y simulación lo convierten en una opción accesible y efectiva. Dominar sus funcionalidades, desde las directivas básicas hasta las técnicas avanzadas de simulación y depuración, te permitirá acelerar tus proyectos, minimizar errores y, en última instancia, llevar tus diseños electrónicos a la realidad con mayor confianza y eficiencia. Ya sea que estés dando tus primeros pasos en el mundo de los microcontroladores o seas un desarrollador experimentado, MPLAB IDE te ofrece las herramientas necesarias para alcanzar tus metas.
