Guía Detallada para Configurar Transformadores en Proteus

Proteus es una herramienta indispensable en el arsenal de cualquier diseñador o estudiante de electrónica. Este potente software de simulación permite crear y probar circuitos electrónicos complejos en un entorno virtual antes de llevarlos a la realidad física. Dentro de la vasta gama de componentes que Proteus pone a nuestra disposición, el transformador se erige como uno de los más fundamentales y a menudo malentendidos. Su capacidad para modificar los niveles de tensión y corriente eléctrica lo convierte en un pilar de muchos diseños, desde fuentes de alimentación hasta sistemas de transmisión de energía.

Configurar un transformador de manera correcta en Proteus no es solo un paso técnico; es una habilidad crucial que asegura la precisión de tus simulaciones. Un transformador mal configurado puede llevar a resultados erróneos, diseños ineficientes o incluso la falsa creencia de que un circuito funciona cuando, en realidad, no lo haría. Por ello, este artículo te guiará a través de los aspectos clave para entender, seleccionar y configurar transformadores en Proteus, garantizando que tus simulaciones reflejen fielmente el comportamiento de los componentes reales.

La Esencia del Transformador en la Simulación Electrónica con Proteus

Un transformador es un dispositivo pasivo que transfiere energía eléctrica de un circuito a otro a través de la inducción electromagnética. Su principio de funcionamiento se basa en las leyes de Faraday y Lenz, permitiendo aumentar (elevar) o disminuir (reducir) los niveles de tensión y corriente de una señal de corriente alterna (AC). En el contexto de Proteus, simular este comportamiento con fidelidad es esencial para el diseño de fuentes de alimentación, acoplamiento de impedancias, aislamiento eléctrico y muchas otras aplicaciones.

El software Proteus ofrece una representación virtual de este componente, permitiendo a los usuarios interactuar con sus parámetros y observar cómo afectan el resto del circuito. La simulación de un transformador en Proteus es invaluable porque permite experimentar con diferentes configuraciones y relaciones de transformación sin los costos ni los riesgos asociados con el hardware físico. Es un banco de pruebas virtual que te da la libertad de innovar y optimizar tus diseños antes de la implementación final.

Características Esenciales para una Simulación Óptima del Transformador

Para que un transformador se comporte de forma realista en una simulación de Proteus, es fundamental comprender y configurar sus características clave. Estas propiedades determinan cómo el transformador interactúa con el resto del circuito y cómo transforma la energía eléctrica. Ignorar o configurar incorrectamente cualquiera de estas características puede conducir a simulaciones inexactas y, por lo tanto, a diseños defectuosos.

1. Relación de Vueltas

La relación de vueltas es, sin duda, la característica más importante de un transformador. Define la relación entre el número de espiras en el devanado primario (entrada) y el número de espiras en el devanado secundario (salida). Esta relación es directamente proporcional a la relación de tensiones e inversamente proporcional a la relación de corrientes. En Proteus, configurar esta relación es crucial para obtener el voltaje de salida deseado. Una relación de vueltas de 1:1, por ejemplo, significa que el voltaje de salida será el mismo que el de entrada (idealmente). Una relación de 10:1 reducirá el voltaje de entrada por un factor de diez, mientras que 1:10 lo aumentará.

2. Inductancia

La inductancia del transformador es una medida de su capacidad para almacenar energía en un campo magnético cuando una corriente fluye a través de sus devanados. Una inductancia adecuada garantiza una transferencia de energía eficiente y una respuesta apropiada a los cambios en la carga. En Proteus, los modelos de transformadores suelen permitir ajustar la inductancia de los devanados, lo que es vital para simular el comportamiento en régimen transitorio y la respuesta en frecuencia. Una inductancia baja puede llevar a una magnetización insuficiente del núcleo, mientras que una excesivamente alta podría ralentizar la respuesta.

3. Pérdidas

Los transformadores reales no son ideales; siempre tienen pérdidas de energía. Estas pérdidas pueden deberse a la resistencia óhmica de los devanados (pérdidas en el cobre), la corriente de Foucault y la histéresis magnética en el núcleo (pérdidas en el hierro). En Proteus, aunque los modelos más sencillos pueden asumir transformadores ideales, los modelos más avanzados o la adición de componentes parásitos permiten simular estas pérdidas. Comprenderlas es importante para predecir la eficiencia y el calentamiento de un transformador real. Para simulaciones precisas, especialmente de eficiencia energética, es crucial considerar cómo Proteus modela o permite modelar estas pérdidas.

4. Aislamiento

El aislamiento es fundamental para la seguridad y el correcto funcionamiento de un transformador, evitando cortocircuitos entre devanados o con el entorno. Aunque en Proteus no se simulan directamente las fallas de aislamiento (como rupturas dieléctricas), la separación eléctrica entre el primario y el secundario es inherente al modelo del transformador. Esto es vital para aplicaciones donde se requiere aislamiento galvánico, como en equipos médicos o fuentes de alimentación conmutadas. La simulación de Proteus asume un aislamiento perfecto a menos que se introduzcan modelos de falla específicos.

5. Frecuencia de Trabajo

La frecuencia de la señal de corriente alterna que el transformador debe manejar es un parámetro crítico. Los transformadores están diseñados para operar de manera óptima dentro de un rango de frecuencias específico. La inductancia y la impedancia de la carga del transformador pueden verse significativamente afectadas si la frecuencia de trabajo se desvía de su rango nominal. En Proteus, al aplicar una fuente de AC al primario, es importante asegurarse de que su frecuencia sea compatible con las características del transformador que se está simulando para obtener resultados precisos. Los modelos de transformadores en Proteus suelen ser de banda ancha, pero para aplicaciones específicas (audio, RF), se deben considerar modelos más detallados o componentes parásitos.

A continuación, una tabla comparativa de los parámetros clave y su impacto en la simulación:

Paso a Paso: Configurando el Transformador en Proteus

Configurar un transformador en Proteus es un proceso directo que implica seleccionar el componente, colocarlo en el esquema y ajustar sus propiedades. Sigue estos pasos para integrar y configurar tu transformador de manera efectiva:

1. Selección del Componente

• Abre Proteus ISIS (Esquemas de Diseño) y accede a la biblioteca de componentes haciendo clic en el botón 'P' (Pick Devices) en la barra de herramientas de la izquierda.
• En la ventana 'Pick Devices', busca 'transformer' o 'xfmr'. Proteus ofrece varios modelos, desde transformadores ideales hasta modelos con tomas centrales o múltiples devanados. Selecciona el que mejor se adapte a tus necesidades. Para una simulación básica de un transformador reductor o elevador, un modelo genérico de 'TRANSFORMER' o 'XFMR-2P2S' (dos primarios, dos secundarios) suele ser suficiente.
• Haz doble clic en el componente para añadirlo a tu lista de dispositivos en el esquema.

2. Colocación en el Esquema

• Una vez seleccionado, cierra la ventana 'Pick Devices' y haz clic en el área de trabajo para colocar el transformador en tu esquema.
• Puedes rotarlo o voltearlo usando las herramientas del menú contextual (clic derecho) si es necesario para facilitar las conexiones.

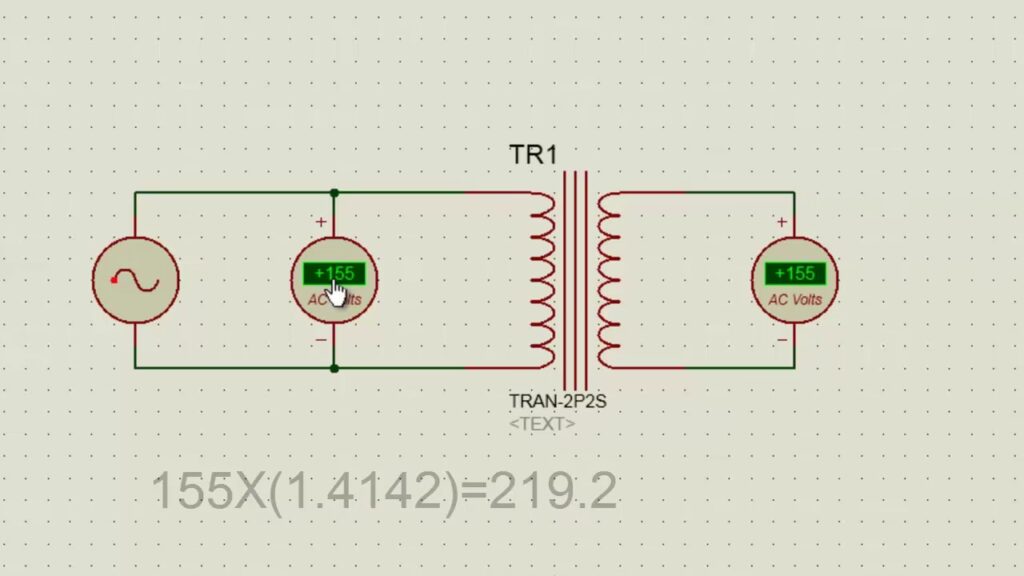

3. Conexión al Circuito

• Utiliza la herramienta de cableado (Wire Mode) para conectar el devanado primario del transformador a tu fuente de alimentación (generalmente una fuente de AC, como un generador de señales o una fuente de voltaje AC). Asegúrate de que la fuente tenga la frecuencia y el voltaje deseados.
• Conecta el devanado secundario a la carga que desees simular (por ejemplo, una resistencia, un diodo rectificador, etc.).

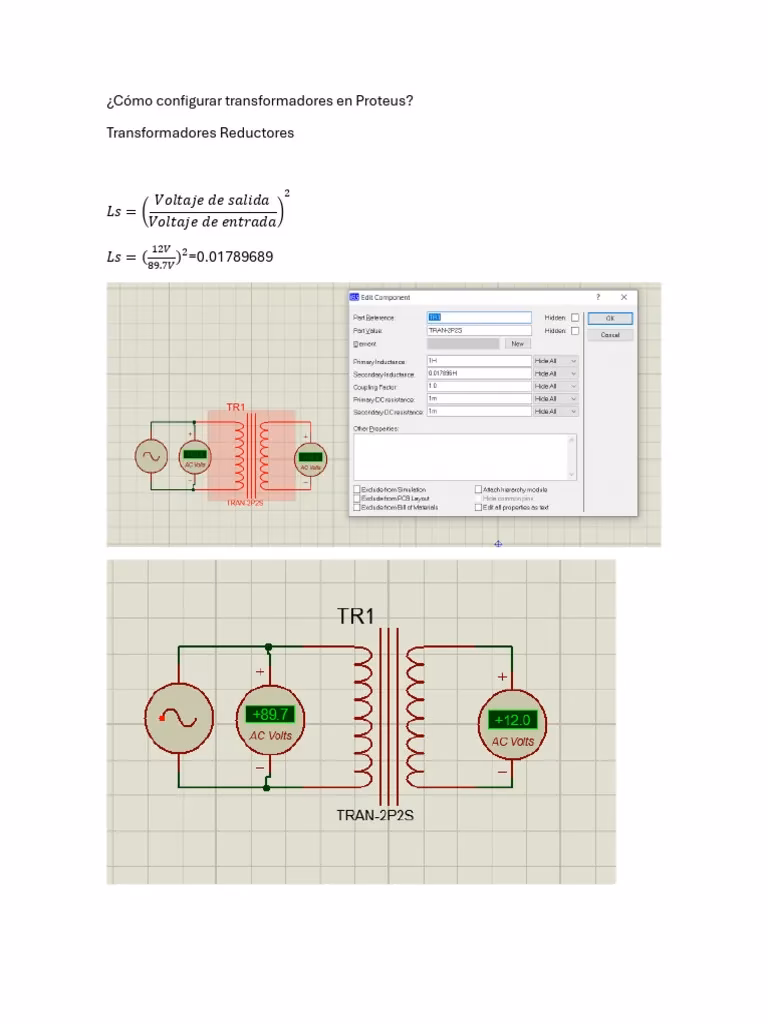

4. Configuración de Propiedades del Transformador

Este es el paso más crucial. Una vez que el transformador está en tu esquema, haz doble clic sobre él para abrir su ventana de propiedades. Aquí podrás ajustar los parámetros esenciales:

• Turns Ratio (Relación de Vueltas): Este es el parámetro principal. Se expresa como una relación, por ejemplo, '10:1' para un transformador reductor (10 vueltas en el primario por cada 1 en el secundario) o '1:10' para un transformador elevador. Asegúrate de introducir la relación correcta para lograr la transformación de voltaje deseada.
• Primary Inductance (Inductancia Primaria): Define la inductancia del devanado primario. Para transformadores ideales, este valor puede ser muy alto o infinito, pero para modelos más realistas, ajusta este valor para simular la magnetización y la respuesta en baja frecuencia.
• Secondary Inductance (Inductancia Secundaria): Similar a la primaria, esta define la inductancia del devanado secundario.
• Coupling Factor (Factor de Acoplamiento): Este valor (entre 0 y 1) indica qué tan bien se acopla el flujo magnético entre los devanados. Un valor de '1' representa un acoplamiento perfecto (transformador ideal), mientras que valores menores simulan fugas de flujo en transformadores reales.
• Series Resistance (Resistencia en Serie): Algunos modelos permiten añadir una resistencia en serie a cada devanado para simular las pérdidas óhmicas del cable. Esto es útil para calcular la eficiencia real.

Una vez configurados los parámetros, haz clic en 'OK' para guardar los cambios. Ya estás listo para ejecutar la simulación y observar el comportamiento del transformador en tu circuito.

La Importancia de Identificar Primario y Secundario en la Simulación

Aunque en Proteus los terminales suelen estar etiquetados (por ejemplo, P1, P2 para primario y S1, S2 para secundario), comprender la función de cada devanado es fundamental para una conexión correcta y una simulación precisa. El devanado primario es el que recibe la energía de la fuente de alimentación, mientras que el devanado secundario es el que entrega la energía a la carga.

Una conexión incorrecta, invirtiendo el primario y el secundario, resultará en una simulación con una relación de transformación invertida, lo que podría generar voltajes de salida inesperadamente altos o bajos, e incluso dañar virtualmente otros componentes si los niveles de voltaje exceden sus límites. Además, la polaridad de la conexión es importante en circuitos donde la fase es relevante, como en sistemas de rectificación de onda completa. Aunque Proteus maneja la fase automáticamente, un entendimiento claro del primario y secundario te ayudará a interpretar correctamente los resultados de la simulación y a depurar problemas.

Explorando la Ingeniería de Transformadores y su Relevancia en Proteus

La ingeniería detrás de los transformadores es una maravilla de la física aplicada. Se basa en el principio de la inducción electromagnética, descubierto por Michael Faraday. Cuando una corriente alterna fluye a través del devanado primario, crea un campo magnético variable en el núcleo del transformador. Este campo magnético variable, a su vez, induce una fuerza electromotriz (FEM) en el devanado secundario. La relación entre el voltaje primario y secundario está directamente ligada a la relación de vueltas de los devanados. Esta interacción magnética es lo que permite que la energía se transfiera sin una conexión eléctrica directa, proporcionando aislamiento eléctrico.

Proteus simula este complejo proceso electromagnético mediante modelos matemáticos que representan el comportamiento del transformador. Al ajustar parámetros como la inductancia y el factor de acoplamiento, le estás indicando a Proteus cómo debe calcular la interacción del campo magnético y la transferencia de energía. La capacidad de Proteus para simular estos fenómenos complejos permite a los ingenieros y estudiantes:

• Probar Diseños: Experimentar con diferentes relaciones de vueltas para encontrar la configuración óptima sin construir prototipos físicos.
• Analizar el Comportamiento: Observar cómo el transformador responde a diferentes cargas, frecuencias o condiciones de falla.
• Optimizar la Eficiencia: Evaluar el impacto de las pérdidas y el factor de acoplamiento en el rendimiento general del circuito.
• Entender Conceptos: Visualizar las formas de onda de voltaje y corriente en ambos devanados, lo que refuerza la comprensión de la teoría.

La configuración adecuada en Proteus no solo te permite simular un componente, sino que te brinda una ventana a la fascinante ingeniería que hace posibles a los transformadores, desde los pequeños cargadores de teléfono hasta los gigantes que distribuyen energía a nuestras ciudades.

Preguntas Frecuentes sobre la Simulación de Transformadores en Proteus

¿Puedo simular diferentes tipos de transformadores en Proteus?

Sí, Proteus ofrece una variedad de modelos de transformadores en su biblioteca de componentes. Puedes encontrar transformadores ideales, transformadores con tomas centrales (center-tapped), transformadores con múltiples devanados secundarios, e incluso modelos que permiten especificar pérdidas y factores de acoplamiento para una simulación más realista. La clave es seleccionar el modelo adecuado para tu aplicación y ajustar sus propiedades.

¿Cómo ajusto la relación de vueltas de un transformador en Proteus?

La relación de vueltas se ajusta haciendo doble clic sobre el componente del transformador en el esquema de Proteus. Esto abrirá la ventana de propiedades del componente, donde encontrarás un campo etiquetado como 'Turns Ratio' (o similar). Aquí puedes introducir la relación deseada, por ejemplo, '10:1' para un transformador reductor o '1:5' para uno elevador, dependiendo de cómo necesites transformar el voltaje.

¿Qué sucede si conecto el primario y secundario de un transformador incorrectamente en Proteus?

Si inviertes las conexiones del primario y el secundario, el transformador seguirá funcionando en la simulación, pero la relación de transformación se invertirá. Por ejemplo, si tenías un transformador reductor 10:1 y lo conectas al revés, se comportará como un transformador elevador 1:10. Esto puede llevar a voltajes de salida muy diferentes a los esperados, lo que podría dañar virtualmente otros componentes en la simulación o simplemente dar resultados erróneos y confundir el análisis del circuito.

¿Proteus simula las pérdidas del transformador?

Los modelos básicos de transformadores en Proteus pueden ser ideales, lo que significa que no simulan pérdidas. Sin embargo, los modelos más avanzados o la posibilidad de añadir resistencias en serie a los devanados y ajustar el factor de acoplamiento (Coupling Factor) permiten simular las pérdidas por resistencia y las fugas de flujo magnético, respectivamente. Para una simulación de alta fidelidad, es recomendable utilizar modelos que permitan configurar estos parámetros o construir un modelo de transformador no ideal con componentes discretos (resistencias, inductores) para representar las pérdidas.
