Reproduciendo Sonido en Arduino: Más Allá del Beep

A menudo surge la pregunta: ¿por qué no se puede simplemente reproducir música en Arduino como lo haríamos en una computadora o un reproductor de MP3? La respuesta no es un rotundo 'no', sino un 'no directamente y sin ayuda'. Arduino, en su esencia, es un microcontrolador diseñado para tareas de control y automatización, no para procesamiento de audio complejo. Sus recursos, como la memoria, la velocidad de procesamiento y las capacidades de salida analógica, son limitados en comparación con un dispositivo de audio dedicado. Sin embargo, con los componentes y el conocimiento adecuados, Arduino es perfectamente capaz de generar y reproducir sonidos, desde simples tonos hasta archivos de audio complejos. El truco está en entender sus limitaciones y cómo complementarlas con hardware externo.

Para que Arduino pueda aventurarse en el mundo del audio, necesita superar varios desafíos. El primero es el almacenamiento: los archivos de música, incluso los más pequeños, requieren mucha más memoria de la que un microcontrolador como el ATmega328 (presente en un Arduino Uno) puede ofrecer. Aquí es donde entran en juego los módulos de tarjetas SD. Estos pequeños dispositivos actúan como una biblioteca digital, permitiendo a Arduino acceder a gigabytes de datos de audio almacenados en una tarjeta SD. Pero la integración de un módulo SD no es tan simple como conectarlo y listo; requiere una comprensión de las comunicaciones y la gestión de energía.

La Comunicación con Módulos SD: Un Vistazo al SPI

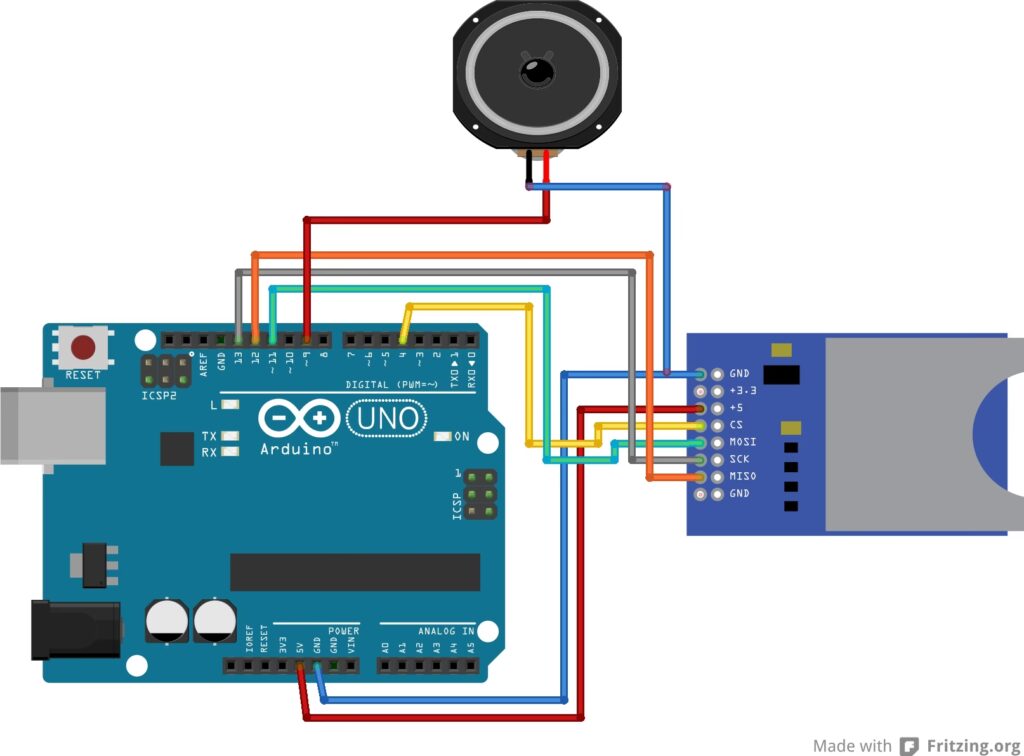

Para que Arduino pueda 'hablar' con una tarjeta SD, necesita un protocolo de comunicación específico. El protocolo más común utilizado por los módulos de tarjetas SD es el SPI (Serial Peripheral Interface). Aunque el texto original menciona ICSP (In-Circuit Serial Programming), que es un conjunto de pines y un protocolo utilizado para programar el microcontrolador, el módulo SD en sí mismo utiliza SPI para la comunicación de datos. Los pines ICSP en muchas placas Arduino a menudo exponen los pines SPI (MOSI, MISO, SCK) de manera conveniente, lo que puede llevar a cierta confusión, pero es importante distinguirlos. SPI es un protocolo de comunicación síncrono que permite a un microcontrolador (el maestro) comunicarse con uno o más periféricos (esclavos).

• MOSI (Master Out Slave In): Este pin es utilizado por el maestro (Arduino) para enviar datos al esclavo (módulo SD).
• MISO (Master In Slave Out): Este pin es utilizado por el esclavo (módulo SD) para enviar datos al maestro (Arduino).
• SCK (Serial Clock): Este pin es el reloj de comunicación, generado por el maestro, que sincroniza el intercambio de datos entre los dispositivos.
• SS (Slave Select) o CS (Chip Select): Aunque no se menciona explícitamente en el extracto, este pin es crucial en SPI. Es utilizado por el maestro para seleccionar qué dispositivo esclavo quiere comunicar en un momento dado, especialmente cuando hay múltiples esclavos conectados al mismo bus SPI.

Comprender estos pines es fundamental para establecer una conexión robusta entre tu Arduino y el módulo SD, permitiéndote leer y escribir archivos de audio.

Gestión de Voltaje: Protegiendo tu Tarjeta SD

Una de las consideraciones más críticas al trabajar con módulos SD es la diferencia de voltaje. Las tarjetas SD, y por extensión la mayoría de los módulos SD, operan a 3.3V, mientras que muchas placas Arduino (como el Uno) operan a 5V. Conectar directamente una tarjeta SD a los pines de 5V de Arduino podría dañarla permanentemente. Para mitigar este riesgo, los módulos SD suelen integrar dos componentes esenciales:

Regulador de Voltaje (AMS 1117 5.0)

Este componente es vital. Su función principal es tomar el voltaje de entrada de 5V (suministrado por Arduino) y reducirlo a un nivel seguro de 3.3V para alimentar la tarjeta SD. El regulador de voltaje AMS 1117 5.0 es un tipo de regulador lineal que garantiza que la tarjeta SD reciba la tensión de alimentación correcta, evitando el sobrevoltaje que podría quemarla. Sin este regulador, la vida útil de la tarjeta SD sería extremadamente corta, si es que funcionara en absoluto.

Conversor de Nivel Lógico (CI LVC125)

Además de la alimentación, las señales de comunicación (MOSI, MISO, SCK, SS) también necesitan ser adaptadas. El microcontrolador de Arduino envía señales lógicas a 5V, pero la tarjeta SD espera señales a 3.3V. Aquí es donde el CI LVC125 (o un componente similar como un 74HC4050 o divisores de voltaje resistivos) entra en juego. Este dispositivo actúa como un conversor de nivel lógico, reduciendo las señales de 5V de Arduino a 3.3V para la tarjeta SD, y en algunos casos, elevando las señales de 3.3V de la tarjeta SD a 5V para que Arduino pueda interpretarlas correctamente. Esto asegura que la comunicación entre ambos dispositivos sea segura y fiable, sin dañar los componentes de menor voltaje.

Reproducción de Audio: Más Allá de los Tonos Simples

Una vez que el módulo SD está correctamente conectado y alimentado, el siguiente paso es la reproducción de audio. Arduino por sí solo puede generar tonos simples usando la función `tone()`, que produce una onda cuadrada a una frecuencia específica. Esto es útil para alarmas o melodías básicas, pero no para reproducir música grabada.

Archivos WAV: La Opción Más Sencilla

Para reproducir audio más complejo, como canciones o efectos de sonido, se suelen usar archivos WAV sin comprimir. Estos archivos son relativamente fáciles de procesar para Arduino porque no requieren una descompresión compleja en tiempo real (a diferencia de los MP3). Una biblioteca popular para esto es `TMRpcm`, que lee los datos de audio de la tarjeta SD y los envía a un pin PWM (Pulse Width Modulation) de Arduino. Un filtro RC simple (resistor-capacitor) y un pequeño amplificador son necesarios para convertir la señal PWM en una señal de audio analógica que pueda ser escuchada a través de un altavoz. La calidad del audio dependerá de la frecuencia de muestreo del archivo WAV y de la capacidad de procesamiento de Arduino para enviar los datos lo suficientemente rápido.

Archivos MP3: El Desafío de la Compresión

Reproducir archivos MP3 en Arduino es significativamente más complejo. Los MP3 son archivos de audio comprimidos, lo que significa que requieren un procesador potente para descomprimirlos en tiempo real. Un Arduino Uno no tiene la capacidad de procesamiento ni la memoria RAM para realizar esta tarea eficientemente por sí mismo. Para reproducir MP3, generalmente se necesita un módulo decodificador MP3 dedicado, como el módulo DFPlayer Mini o un chip VS1053. Estos módulos tienen su propio procesador y decodificador de audio, liberando a Arduino de la carga de descompresión. Arduino simplemente envía comandos al módulo (por ejemplo, 'reproducir archivo 001.mp3') y el módulo se encarga de todo lo demás.

¿Cómo usar la biblioteca Tone multiple en Arduino?

La frase 'Tone multiple' puede referirse a varias cosas en el contexto de Arduino y audio. Si se refiere a la capacidad de generar múltiples tonos simultáneamente (polifonía), el Arduino estándar tiene limitaciones. La función `tone()` de Arduino utiliza uno de los temporizadores de hardware para generar una onda cuadrada en un solo pin. Para generar múltiples tonos a la vez, se necesitarían temporizadores adicionales o técnicas de multiplexación de software, lo cual es complejo y consume muchos recursos.

Sin embargo, existen bibliotecas que extienden las capacidades de generación de tonos o simplifican la creación de melodías complejas. Por ejemplo, algunas bibliotecas permiten:

• Reproducir melodías desde arreglos de notas: En lugar de llamar repetidamente a `tone()` y `delay()`, puedes definir una secuencia de notas y duraciones en un arreglo, y la biblioteca se encarga de reproducirla. Esto simplifica el código y permite melodías más elaboradas.
• Gestión de múltiples 'voces' (limitado): Algunas bibliotecas intentan simular polifonía gestionando el tiempo de forma muy precisa o utilizando diferentes temporizadores si están disponibles. Sin embargo, la verdadera polifonía con calidad de audio suele requerir hardware externo dedicado.
• Generación de formas de onda más complejas: Más allá de la onda cuadrada, algunas librerías pueden usar PWM para generar aproximaciones de ondas sinusoidales u otras formas de onda, lo que resulta en un sonido más musical.

Para usar una de estas bibliotecas, el proceso general es el siguiente:

1. Instalación: Abrir el gestor de bibliotecas en el IDE de Arduino y buscar la biblioteca deseada (por ejemplo, 'Tone' si quieres una alternativa a la función incorporada, o 'TMRpcm' para WAV).
2. Inclusión: En tu código, incluir la biblioteca usando `#include <NombreDeLaBiblioteca.h>`.
3. Inicialización: Crear una instancia del objeto de la biblioteca (si es necesario) y configurar los pines de salida.
4. Uso de funciones: Llamar a las funciones de la biblioteca para reproducir notas, melodías o archivos de audio según las capacidades de la biblioteca.

La clave es investigar qué biblioteca específica se adapta mejor a tu necesidad, ya sea para melodías simples con mejor control o para la reproducción de archivos de audio complejos. La documentación de cada biblioteca es el mejor recurso para aprender a usarla.

Tabla Comparativa de Métodos de Reproducción de Audio en Arduino

Preguntas Frecuentes sobre Audio en Arduino

¿Puedo reproducir audio directamente desde la memoria flash de Arduino?

No, la memoria flash de Arduino (donde se guarda el programa) es muy limitada para almacenar archivos de audio significativos. Está diseñada para el código del programa, no para datos multimedia extensos. Por eso se utilizan tarjetas SD o módulos con memoria interna.

¿Necesito un amplificador para escuchar el sonido de Arduino?

Sí, en la mayoría de los casos. Las señales de audio generadas por Arduino son de bajo voltaje y corriente. Para que el sonido sea audible a través de un altavoz, se necesita un pequeño amplificador de audio que eleve la potencia de la señal.

¿Qué es el PWM y cómo se usa para el audio?

PWM (Pulse Width Modulation) es una técnica que permite simular una salida analógica a partir de una salida digital. Arduino puede cambiar rápidamente el ancho de los pulsos de una señal digital, y al promediar estos pulsos con un filtro (como un filtro RC), se crea una señal de voltaje variable que se asemeja a una onda de audio analógica.

¿Es posible reproducir audio de alta fidelidad con Arduino?

El Arduino Uno o Mega, por sí mismos, no son ideales para audio de alta fidelidad debido a sus limitaciones de muestreo y procesamiento. Para alta fidelidad, se necesitaría un Arduino más potente (como un ESP32 o Teensy) con un DAC (Digital-to-Analog Converter) externo de alta resolución y un amplificador de calidad.

¿Qué formatos de audio son los mejores para Arduino?

Para reproducción directa sin un módulo decodificador, los archivos WAV sin comprimir son los más fáciles de manejar. Si utilizas un módulo decodificador, entonces MP3 es una excelente opción debido a su compresión y popularidad.

En resumen, aunque Arduino no está diseñado de fábrica como un reproductor de música, su versatilidad y la disponibilidad de módulos externos lo convierten en una plataforma capaz de integrar capacidades de audio en una amplia variedad de proyectos. Desde simples alarmas sonoras hasta complejos sistemas de reproducción de voz o música, el secreto reside en comprender los requisitos de comunicación, la gestión de voltaje y la selección adecuada de los componentes y bibliotecas. Así, lo que inicialmente parecía una limitación se convierte en una oportunidad para dotar a tus creaciones de una nueva dimensión sonora.
