Simula Bluetooth en Proteus con HC-05 y HC-06

En el vasto universo de la electrónica y la simulación, poder probar nuestros diseños antes de llevarlos al hardware real es un verdadero tesoro. Sin embargo, ciertas funcionalidades, como la comunicación inalámbrica Bluetooth, han sido tradicionalmente un desafío en entornos de simulación como Proteus. Hasta ahora, la ausencia de una biblioteca Bluetooth dedicada dejaba un vacío significativo para estudiantes, ingenieros y entusiastas que buscaban explorar el mundo de los módulos inalámbricos sin incurrir en costos de hardware o limitaciones de espacio. Pero esa era ha terminado. Nos complace anunciar y detallar una solución innovadora: la primera biblioteca Bluetooth diseñada específicamente para Proteus, que incluye los populares módulos HC-05 y HC-06. Esta herramienta revolucionaria abre las puertas a simulaciones de comunicación serial Bluetooth, permitiéndote diseñar, depurar y experimentar con tus proyectos inalámbricos de una manera que antes no era posible.

La Necesidad de Simular Comunicación Bluetooth en Proteus

Antes de sumergirnos en cómo integrar esta fantástica biblioteca, es crucial entender por qué la simulación de Bluetooth es tan valiosa. La comunicación inalámbrica es una pieza fundamental en innumerables aplicaciones modernas, desde dispositivos IoT (Internet de las Cosas) hasta sistemas de control remoto y domótica. Poder simular estos escenarios ofrece ventajas significativas:

• Ahorro de Costos: Experimentar con hardware puede ser costoso, especialmente si se cometen errores que dañan los componentes. La simulación elimina este riesgo.
• Depuración Eficiente: Identificar y corregir errores de diseño o programación es mucho más sencillo en un entorno simulado, donde se pueden observar señales y comportamientos sin la complejidad del hardware físico.
• Acceso y Conveniencia: No siempre se tiene acceso a todos los componentes físicos necesarios. La simulación permite trabajar en proyectos en cualquier momento y lugar, solo con tu computadora.
• Educación y Aprendizaje: Es una herramienta ideal para estudiantes y principiantes que desean comprender los principios de la comunicación inalámbrica y la programación de microcontroladores sin la barrera inicial del hardware.
• Prototipado Rápido: Permite validar conceptos y arquitecturas de sistema rápidamente, acelerando el ciclo de desarrollo de proyectos complejos.

La capacidad de simular módulos Bluetooth como el HC-05 y el HC-06 directamente en Proteus es, por lo tanto, un avance monumental que democratiza el acceso a la experimentación con tecnologías inalámbricas.

Presentando la Biblioteca Bluetooth para Proteus: HC-05 y HC-06

Esta innovadora biblioteca ha sido desarrollada pensando en la facilidad de uso y la funcionalidad esencial. Actualmente, incluye dos de los módulos Bluetooth más ampliamente utilizados en proyectos de electrónica: el HC-05 y el HC-06. Ambos módulos son conocidos por su versatilidad y facilidad de integración en proyectos basados en microcontroladores, especialmente con plataformas como Arduino. Mientras que el HC-05 puede configurarse tanto como maestro como esclavo, el HC-06 generalmente opera solo como esclavo. Con esta biblioteca, la simulación de su comunicación serial (UART) es ahora una realidad en Proteus ISIS. Es importante destacar que, en esta primera versión, la funcionalidad se centra en los pines de transmisión (TXD) y recepción (RXD), permitiendo la comunicación serial bidireccional. Aunque los comandos AT y otras funcionalidades avanzadas no están implementadas aún, se planean futuras actualizaciones para expandir las capacidades de estos módulos simulados.

Cómo Descargar e Instalar la Biblioteca Bluetooth en Proteus

El proceso de instalación de esta biblioteca es directo y sigue el procedimiento estándar para añadir componentes personalizados en Proteus. Aquí te detallamos los pasos:

1. Descarga la Biblioteca: La biblioteca se distribuye en un archivo comprimido (RAR o ZIP) que contiene dos archivos esenciales: BluetoothTEP.IDX y BluetoothTEP.LIB. Asegúrate de obtener estos dos archivos.
2. Localiza la Carpeta de Librerías de Proteus: Debes copiar estos dos archivos en la carpeta de librerías de tu instalación de Proteus ISIS. La ubicación exacta puede variar ligeramente dependiendo de la versión de Proteus y de tu sistema operativo, pero típicamente se encuentra en una ruta similar a:
   • C:\Program Files\Labcenter Electronics\Proteus 8 Professional\LIBRARY (para Proteus 8)
   • C:\Program Files\Labcenter Electronics\Proteus 7 Professional\LIBRARY (para Proteus 7)
   • O en la carpeta de datos de programa, como C:\ProgramData\Labcenter Electronics\Proteus 8 Professional\LIBRARY (si ProgramData está oculto, deberás habilitar la vista de archivos ocultos).

   Es crucial que ambos archivos, .IDX y .LIB, estén en la misma carpeta de librería para que Proteus los reconozca correctamente.

3. Reinicia Proteus: Una vez que hayas copiado los archivos, cierra Proteus si lo tenías abierto y vuelve a iniciarlo. Esto es fundamental para que el software cargue las nuevas librerías. Si ya estaba cerrado, simplemente ábrelo.

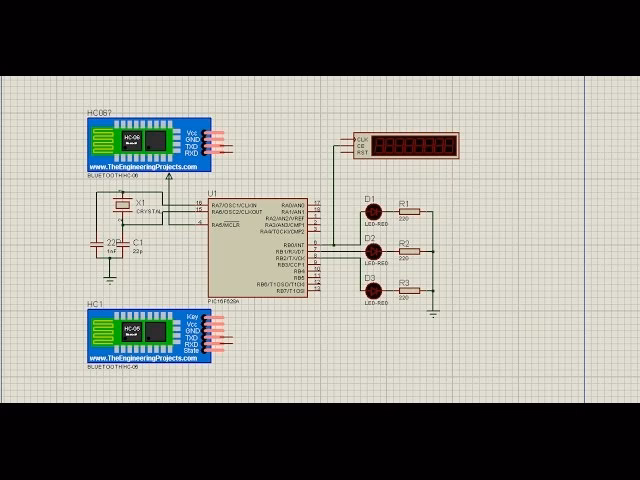

Primeros Pasos: Añadiendo Módulos Bluetooth a tu Proyecto

Con la biblioteca instalada, los módulos Bluetooth HC-05 y HC-06 ya están disponibles en tu lista de componentes. Sigue estos pasos para comenzar a usarlos:

1. Abre un Nuevo Proyecto en Proteus: O carga uno existente donde desees integrar la comunicación Bluetooth.
2. Busca los Módulos: En el modo de selección de componentes (ícono de 'P' para 'Pick Devices'), busca 'Bluetooth'. Deberías ver listados los módulos 'BLUETOOTH_HC05' y 'BLUETOOTH_HC06'.
3. Selecciona y Coloca: Selecciona ambos módulos (o el que necesites) y colócalos en tu área de trabajo. Verás que cada módulo tiene pines como TXD (Transmisión), RXD (Recepción), VCC, GND, y otros que, por ahora, no son funcionales más allá de la alimentación y la comunicación serial básica.

Configurando la Comunicación Serial entre Módulos Bluetooth

La clave para que estos módulos Bluetooth simulados se comuniquen entre sí (o con terminales virtuales) radica en la configuración de puertos COM virtuales. Dado que Proteus simula la comunicación serial, necesitamos una forma de 'conectar' estos puertos COM virtuales internamente en tu sistema operativo. Aquí es donde entra en juego el software de emulación de puertos COM virtuales, como Eltima Virtual Port Emulator u otras alternativas similares. Este tipo de software permite crear pares de puertos COM virtuales (por ejemplo, COM1 y COM2) que están interconectados internamente, de modo que lo que se envía a COM1 aparece en COM2 y viceversa.

Pasos para la Comunicación Serial:

1. Instala un Emulador de Puertos COM Virtuales: Si aún no lo tienes, descarga e instala un software como Eltima Virtual Port Emulator. Utiliza este software para crear un par de puertos COM virtuales, por ejemplo, COM1 y COM2, que estén conectados entre sí.
2. Configura los Módulos Bluetooth en Proteus:
   • Haz doble clic en el primer módulo HC-05 (o HC-06) en tu esquema de Proteus. Se abrirá una ventana de propiedades.
   • En esta ventana, busca la opción para configurar el puerto COM. Asigna el primer puerto virtual que creaste, por ejemplo, COM1.
   • Repite el proceso para el segundo módulo Bluetooth, asignándole el segundo puerto virtual, por ejemplo, COM2.
   • Asegúrate de que la velocidad de baudios (Baud Rate) en las propiedades de ambos módulos coincida, típicamente 9600 o 38400 bps para HC-05/06.
3. Conecta los Pines TXD y RXD: En tu esquema de Proteus, conecta el pin TXD de un módulo al pin RXD del otro módulo, y viceversa. Esta es la conexión cruzada estándar para comunicación serial. Además, no olvides conectar las líneas de alimentación (VCC y GND) a una fuente de poder y tierra respectivamente.
4. Añade Terminales Virtuales (Opcional pero Recomendado): Para visualizar la comunicación, añade dos 'Virtual Terminal' de la sección de instrumentos en Proteus. Conecta el TXD de un módulo Bluetooth al RXD de un terminal virtual y el RXD del módulo al TXD del mismo terminal virtual. Esto te permitirá enviar y recibir datos desde/hacia los módulos simulados.

Ejemplo Práctico: Comunicación entre HC-05 y HC-06

Consideremos un circuito simple para demostrar la comunicación. Podrías tener un HC-05 y un HC-06. Conéctalos de la siguiente manera:

• HC-05 TXD a HC-06 RXD
• HC-05 RXD a HC-06 TXD
• Ambos módulos conectados a VCC y GND.

Luego, como se mencionó anteriormente, configura el HC-05 para usar COM1 y el HC-06 para usar COM2 (asumiendo que COM1 y COM2 están virtualmente conectados por tu software emulador). Al ejecutar la simulación, cualquier dato que envíes a través del terminal virtual conectado al HC-05 aparecerá en el terminal virtual conectado al HC-06, y viceversa. Esto simula una comunicación Bluetooth bidireccional básica, permitiéndote probar el flujo de datos y la lógica de tu aplicación.

Aunque la biblioteca es relativamente nueva y en desarrollo, su funcionalidad actual para comunicación serial es robusta y extremadamente útil para el prototipado. Aquí hay una tabla comparativa básica de los módulos HC-05 y HC-06, destacando sus diferencias generales y cómo se reflejan en la simulación actual:

Preguntas Frecuentes

• ¿La biblioteca soporta comandos AT para los módulos HC-05/HC-06?

  No, en la versión actual de esta biblioteca, la funcionalidad de comandos AT no está implementada. La comunicación se limita a los pines TXD y RXD para la transmisión y recepción de datos seriales. Se planea añadir esta funcionalidad en futuras actualizaciones.



• ¿Qué otros módulos Bluetooth se añadirán a la biblioteca en el futuro?

  Los desarrolladores tienen planes de expandir la biblioteca para incluir más módulos Bluetooth en el futuro. Se recomienda estar atento a las actualizaciones para conocer las novedades y las nuevas incorporaciones.

• ¿Puedo comunicar un módulo Bluetooth simulado en Proteus con un dispositivo Bluetooth real (como un smartphone o una PC)?

  Directamente, no. La simulación ocurre dentro del entorno de Proteus y utiliza puertos COM virtuales que están interconectados internamente en tu sistema operativo, no con los adaptadores Bluetooth físicos de tu computadora. La comunicación se mantiene dentro del ámbito de la simulación.

• ¿Es esta biblioteca compatible con Proteus 7 y Proteus 8 Professional?

  Sí, la biblioteca ha sido diseñada para ser compatible con ambas versiones principales del software Proteus ISIS (Proteus 7 y Proteus 8 Professional). El proceso de instalación es el mismo para ambas versiones.

• ¿Qué debo hacer si los módulos no aparecen en Proteus después de la instalación?

  Asegúrate de que los archivos BluetoothTEP.IDX y BluetoothTEP.LIB estén copiados correctamente en la carpeta LIBRARY de tu instalación de Proteus. También, verifica que Proteus haya sido reiniciado después de copiar los archivos.

La integración de esta biblioteca Bluetooth en Proteus es un paso gigantesco para la comunidad de electrónica. Ahora, la complejidad de la comunicación inalámbrica Bluetooth se vuelve accesible en un entorno de simulación, permitiendo una exploración y un desarrollo de proyectos más ricos y eficientes. Esperamos que esta herramienta te sea de gran utilidad y te inspire a crear proyectos innovadores con la comodidad y seguridad que ofrece la simulación. ¡Anímate a descargarla, instalarla y comenzar a experimentar con la comunicación Bluetooth en tus diseños de Proteus hoy mismo!
