Control PID en Arduino: La Librería de Brett Beauregard

En el fascinante mundo de la electrónica y la automatización, el controlador PID (Proporcional, Integral, Derivativo) se erige como una de las herramientas más versátiles y potentes para mantener sistemas en equilibrio. Desde regular la temperatura de un horno hasta estabilizar un dron en vuelo, el PID es el cerebro que permite a nuestros proyectos interactuar con el mundo real de manera precisa y eficiente. Sin embargo, su implementación, especialmente en microcontroladores como Arduino, puede parecer una tarea intimidante para quienes se adentran en el campo.

Afortunadamente, la comunidad de desarrollo de Arduino es vasta y colaborativa, y existen soluciones que simplifican enormemente esta tarea. Una de las más destacadas es la librería PIDController, inspirada y basada en el trabajo pionero de Brett Beauregard con su ArduinoPID. Esta librería no solo facilita la configuración de un PID, sino que también incorpora mejoras cruciales que abordan desafíos comunes del control automático, transformando un código complejo en unas pocas líneas elegantes.

El Corazón de la Automatización: Entendiendo el Control PID

Antes de sumergirnos en la librería, recordemos brevemente qué es un controlador PID. Su objetivo principal es minimizar el error entre un valor deseado (Setpoint o consigna) y el valor actual de una variable medida (Input), ajustando una salida (Output) para lograrlo. Lo hace combinando tres acciones:

• Proporcional (P): Actúa sobre el error actual. Cuanto mayor es el error, mayor es la corrección.
• Integral (I): Actúa sobre la acumulación de errores pasados. Elimina el error en estado estacionario (steady-state error).
• Derivativo (D): Actúa sobre la tasa de cambio del error. Predice el comportamiento futuro del sistema y ayuda a amortiguar las oscilaciones.

La combinación de estas tres acciones permite al controlador responder rápidamente a los cambios, eliminar errores persistentes y evitar sobrepasos o inestabilidades, haciendo del PID una solución robusta para una amplia gama de aplicaciones.

Implementación Manual: Un Vistazo al PID Básico

Para apreciar el valor de una librería, es útil entender cómo sería una implementación manual. Un controlador PID básico en Arduino implica calcular el error en cada ciclo, integrar este error a lo largo del tiempo y derivar su cambio. Luego, se combinan estos tres términos, multiplicados por sus respectivas ganancias (Kp, Ki, Kd), para obtener la salida del sistema.

El código para un PID sencillo, como el que se podría escribir a mano, luciría similar a esto:

// Asignaciones pins const int PIN_INPUT = A0; const int PIN_OUTPUT = 3; // Constantes del controlador double Kp=2, Ki=5, Kd=1; // variables externas del controlador double Input, Output, Setpoint; // variables internas del controlador unsigned long currentTime, previousTime; double elapsedTime; double error, lastError, cumError, rateError; void setup() { Input = analogRead(PIN_INPUT); Setpoint = 100; } void loop() { Input = analogRead(PIN_INPUT); // leer una entrada del controlador Output = computePID(Input); // calcular el controlador delay(100); analogWrite(PIN_OUTPUT, Output); // escribir la salida del controlador } double computePID(double inp) { currentTime = millis(); // obtener el tiempo actual elapsedTime = (double)(currentTime - previousTime); // calcular el tiempo transcurrido error = Setpoint - Input; // determinar el error entre la consigna y la medición cumError += error * elapsedTime; // calcular la integral del error rateError = (error - lastError) / elapsedTime; // calcular la derivada del error double output = Kp*error + Ki*cumError + Kd*rateError; // calcular la salida del PID lastError = error; // almacenar error anterior previousTime = currentTime; // almacenar el tiempo anterior return output; }

Aunque este código es funcional y permite comprender los fundamentos del PID, es una versión muy simplificada. En un entorno real, un PID básico como este puede presentar serias deficiencias que lo hacen inestable o poco práctico.

Desafíos del PID Manual: ¿Por Qué Necesitamos una Librería?

La implementación manual, si bien educativa, carece de la robustez necesaria para sistemas críticos. Aquí algunos de los desafíos y problemas que surgen con un PID básico:

• Windup Integral (Integral Windup): Si la salida del controlador alcanza sus límites (por ejemplo, PWM máximo o mínimo), el término integral puede seguir acumulándose. Cuando el error cambia de signo, el integral estará tan saturado que tardará mucho tiempo en desacumularse, provocando un gran sobreimpulso o retraso.
• Gestión del Tiempo de Muestreo (Sample Time): El tiempo entre cada cálculo del PID es crucial. Si no es constante, los términos integral y derivativo se distorsionan, afectando la precisión. Un delay() simple no garantiza un tiempo de muestreo fijo si hay otras tareas en loop().

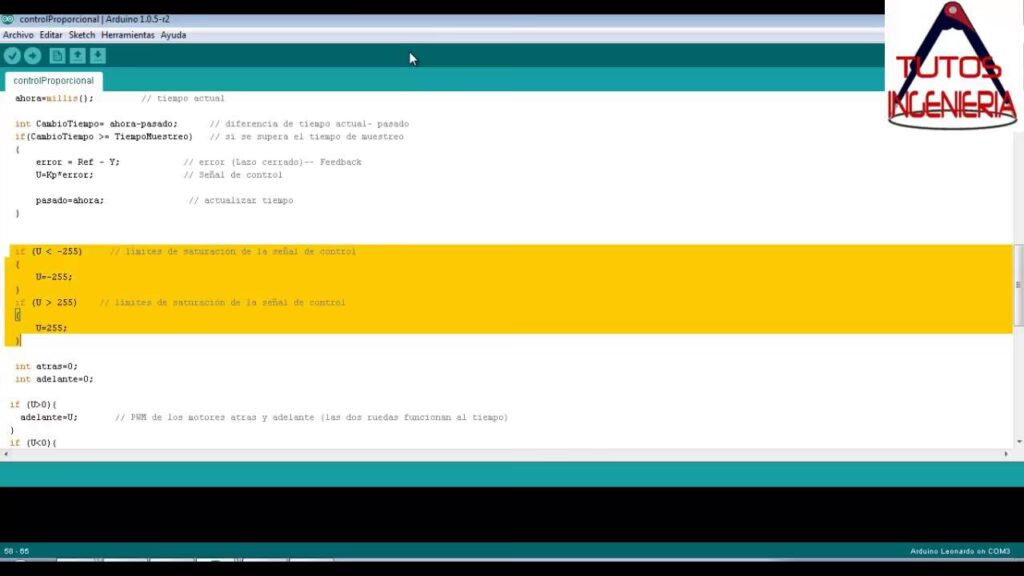

• Límites de Salida (Output Limits): Los valores calculados por el PID pueden exceder el rango físico del actuador (ej. 0-255 para PWM). Es necesario implementar mecanismos para acotar la salida sin afectar el cálculo interno.
• Kick Derivativo (Derivative Kick): Cuando el Setpoint cambia bruscamente, el término derivativo puede generar un pico de salida muy grande, conocido como 'derivative kick', lo que puede causar una acción brusca e indeseada en el sistema.
• Manejo de Ruido: El término derivativo es muy sensible al ruido en la señal de entrada, lo que puede generar fluctuaciones erráticas en la salida. Se requieren filtros o estrategias específicas para mitigarlo.
• Cambio de Dirección: Para sistemas que pueden requerir una acción de control inversa (ej. calentar vs. enfriar), la lógica del PID debe poder adaptarse.
• Modos de Operación: Un controlador robusto debería permitir alternar entre un modo automático (donde el PID calcula la salida) y un modo manual (donde el usuario establece la salida directamente).

Abordar todas estas complejidades desde cero para cada proyecto no solo consume mucho tiempo, sino que también es propenso a errores. Aquí es donde una librería bien diseñada se convierte en un activo invaluable.

La Solución de Brett Beauregard: La Librería PIDController

Afortunadamente, la comunidad de Arduino cuenta con la librería PIDController, una implementación madura y ampliamente utilizada de un controlador PID. Basada en el trabajo de Brett Beauregard, esta librería encapsula las mejores prácticas y soluciones a los desafíos mencionados anteriormente, ofreciendo una API limpia y fácil de usar.

Entre las características clave que la librería de Beauregard (y sus adaptaciones como PIDController.hpp) ofrece, y que la distinguen de una implementación básica, se incluyen:

• Anti-Windup Inteligente: Previene la saturación del término integral, asegurando que el controlador responda correctamente cuando la salida alcanza sus límites.
• Gestión Automática del Tiempo de Muestreo: La función Compute() (o Update() en algunas versiones) se encarga de calcular el tiempo transcurrido y ajustar los términos integral y derivativo en consecuencia, garantizando un rendimiento consistente independientemente de otras tareas en el bucle principal.
• Límites de Salida Configurable: Permite definir fácilmente los valores mínimo y máximo para la salida del controlador, asegurando que el actuador nunca reciba un comando fuera de su rango operativo.
• Derivada sobre la Medida (Derivative on Measurement): En lugar de calcular la derivada del error, la calcula sobre el cambio en la variable de entrada. Esto elimina el 'kick derivativo' cuando el Setpoint cambia bruscamente, haciendo el sistema más suave y estable.
• Dirección de Control Configurable: Permite definir si el PID debe operar en dirección 'Directa' (mayor entrada = mayor salida) o 'Reversa' (mayor entrada = menor salida), útil para sistemas de calentamiento/enfriamiento o similares.
• Modos de Operación (Automático/Manual): Facilita la transición entre el control automático por PID y un control manual donde se establece la salida directamente.
• Gestión de los Parámetros Kp, Ki, Kd: Métodos sencillos para establecer y actualizar las ganancias del PID en tiempo de ejecución.

Estas características hacen que la librería de Beauregard no solo sea fácil de usar, sino también increíblemente confiable para proyectos reales.

Poniendo en Práctica: Uso de PIDController en Arduino

La simplicidad de usar la librería es asombrosa. En lugar de preocuparse por los cálculos internos, el usuario se enfoca en configurar los parámetros y llamar a las funciones clave. El código de ejemplo que utiliza la librería para el mismo escenario que el PID manual, es notablemente más conciso y claro:

#include <PIDController.hpp> const int PIN_INPUT = A0; const int PIN_OUTPUT = 3; PID::PIDParameters<double> parameters(4.0, 0.2, 1); PID::PIDController<double> pidController(parameters); void setup() { pidController.Input = analogRead(PIN_INPUT); pidController.Setpoint = 100; pidController.TurnOn(); } void loop() { pidController.Input = analogRead(PIN_INPUT); pidController.Update(); analogWrite(PIN_OUTPUT, pidController.Output); }

Como se puede observar, el código de usuario es mínimo. Se crea una instancia del controlador, se le asignan los pines de entrada y salida, se establece un Setpoint y, en el bucle principal, simplemente se actualiza la entrada y se llama a pidController.Update(). La librería se encarga de todo el trabajo pesado, incluyendo los cálculos de tiempo, la lógica anti-windup y la gestión de la salida.

Ventajas Clave de la Librería de Beauregard

El uso de la librería PIDController de Brett Beauregard ofrece múltiples beneficios:

• Facilidad de Uso: Abstrae la complejidad matemática y lógica del PID, permitiendo a los desarrolladores centrarse en la configuración y el comportamiento del sistema.
• Fiabilidad y Robustez: Implementa soluciones a problemas comunes del PID, como el windup integral y el kick derivativo, resultando en un control más estable y predecible.
• Rendimiento Consistente: La gestión interna del tiempo de muestreo asegura que el controlador opere de manera uniforme, independientemente de variaciones en el ciclo principal.
• Modularidad: Al usar una librería, el código del proyecto se vuelve más limpio, organizado y fácil de mantener.
• Curva de Aprendizaje Acelerada: Permite a los principiantes implementar controladores PID funcionales sin necesidad de dominar a fondo todos los matices matemáticos desde el principio.
• Comunidad y Soporte: Al ser una librería popular, es más fácil encontrar ejemplos, tutoriales y soporte en línea.

En definitiva, la librería de Beauregard es una joya que democratiza el acceso al control PID, permitiendo que más entusiastas y profesionales incorporen esta potente técnica en sus creaciones.

Aplicaciones Prácticas del Control PID en Arduino

Las posibilidades de aplicación de un controlador PID en proyectos con Arduino son casi ilimitadas. Aquí algunos ejemplos:

• Control de Temperatura: Termostatos inteligentes para incubadoras, hornos, sistemas de climatización.
• Control de Velocidad: Mantener la velocidad constante de motores DC o servomotores en robots, cintas transportadoras.
• Control de Posición: Movimiento preciso de actuadores, brazos robóticos, plataformas de cámara.
• Estabilización: Drones, vehículos de equilibrio de dos ruedas, plataformas giroscópicas.
• Regulación de Nivel: Controlar el nivel de líquidos en tanques.
• Iluminación Inteligente: Mantener un nivel de luz constante en una habitación.
• Impresoras 3D: Control preciso de la temperatura del extrusor y la cama caliente.

La versatilidad del PID lo convierte en un componente esencial para cualquier proyecto que requiera una regulación automática y precisa.

Tabla Comparativa: Control PID Manual vs. Librería PIDController

Preguntas Frecuentes (FAQ)

¿Qué es el "anti-windup" y por qué es importante?

El "anti-windup" es una característica que evita que el término integral (I) de un controlador PID se acumule excesivamente cuando la salida del controlador ya ha alcanzado sus límites físicos (por ejemplo, el 100% de potencia para un motor). Si no se implementa, el término integral seguiría creciendo, y cuando el error cambie de dirección, el controlador tardaría mucho tiempo en desacumular el integral antes de poder responder correctamente, causando grandes sobreimpulsos o retrasos. Es importante para asegurar una respuesta suave y rápida del sistema.

¿Cómo se ajustan los parámetros Kp, Ki, Kd con la librería?

La librería PIDController permite establecer los parámetros Kp, Ki y Kd al inicializar el objeto PIDParameters, como se ve en el ejemplo: PID::PIDParameters<double> parameters(4.0, 0.2, 1);. También es posible cambiarlos dinámicamente en tiempo de ejecución utilizando métodos específicos de la librería, lo cual es útil para la afinación o para sistemas con requisitos de control variables.

¿Puedo usar esta librería con otros microcontroladores que no sean Arduino?

La librería PIDController (o ArduinoPID original) está diseñada específicamente para el entorno Arduino y sus microcontroladores (AVR, ESP32, ESP8266, etc.). Sin embargo, los conceptos y la lógica de control PID son universales. Si bien el código de la librería directamente no funcionará en otras plataformas sin el SDK de Arduino, se pueden encontrar puertos o reimplementaciones del mismo algoritmo PID para otros microcontroladores y lenguajes de programación.

¿Es la librería adecuada para proyectos críticos?

La librería de Brett Beauregard es muy robusta y ha sido probada en una amplia variedad de aplicaciones. Para la mayoría de los proyectos de automatización y control que se realizan con Arduino, es una opción excelente y fiable. Para sistemas extremadamente críticos donde la seguridad humana o grandes pérdidas económicas están en juego, siempre se debe realizar una validación exhaustiva y considerar soluciones de hardware y software con certificaciones industriales, pero para el prototipado y la mayoría de las aplicaciones de hobby o semiprofesionales, es más que adecuada.

¿Dónde puedo encontrar más información o soporte para la librería?

La documentación original de Brett Beauregard sobre su librería ArduinoPID es una excelente fuente de información y una clase magistral sobre controladores PID. También puedes buscar el repositorio de la librería PIDController.hpp en GitHub o foros de Arduino, donde encontrarás ejemplos, discusiones y soporte de la comunidad. Buscar por "Arduino PID library" o "Brett Beauregard PID" te llevará a muchos recursos útiles.

Conclusión

El control PID es una técnica fundamental en la ingeniería de control, y su implementación en microcontroladores como Arduino abre un sinfín de posibilidades para la creación de sistemas automatizados. La librería PIDController, basada en el trabajo de Brett Beauregard, elimina gran parte de la complejidad inherente a la implementación manual, proporcionando una solución robusta, eficiente y fácil de usar. Al aprovechar esta poderosa herramienta, los desarrolladores pueden centrarse en la lógica de su aplicación y en la afinación de los parámetros para lograr un rendimiento óptimo, en lugar de reinventar la rueda del algoritmo PID. Así, no hay excusa para no incorporar un control PID preciso y eficaz en tus próximos proyectos de automatización con Arduino.
