El Poder del Operador XOR Bit a Bit en Arduino

En el vasto universo de la programación para microcontroladores, la manipulación de bits es una habilidad fundamental que a menudo marca la diferencia entre un código eficiente y uno que no lo es. Dentro de este ámbito, los operadores bit a bit se erigen como herramientas poderosas, y entre ellos, el operador XOR (OR exclusivo) es particularmente versátil y a menudo subestimado. Si te has preguntado alguna vez si Arduino cuenta con un operador XOR bit a bit, la respuesta es un rotundo sí, y su implementación abre un abanico de posibilidades sorprendentes en tus proyectos.

El lenguaje de programación de Arduino, basado en C++, incorpora plenamente todos los operadores bit a bit estándar, incluido el XOR. Comprender cómo funciona y cuándo aplicarlo puede optimizar significativamente tus algoritmos, reducir el consumo de memoria y, en última instancia, hacer que tus proyectos de electrónica sean más robustos e innovadores. Prepárate para sumergirte en el fascinante mundo de la lógica digital a nivel de bit.

¿Qué es el Operador XOR (OR Exclusivo)?

Antes de sumergirnos en su aplicación práctica en Arduino, es crucial entender la lógica detrás del XOR. XOR significa "OR Exclusivo". A diferencia del operador OR tradicional (que es verdadero si al menos una de las entradas es verdadera), el XOR es verdadero solamente si las entradas son diferentes. En otras palabras, si ambas entradas son iguales (ambas verdaderas o ambas falsas), el resultado es falso. Si las entradas son diferentes (una verdadera y otra falsa), el resultado es verdadero.

Esta lógica se puede visualizar fácilmente con una tabla de verdad para dos entradas (A y B) y una salida (XOR):

Esta tabla es la base de todo lo que haremos con el operador XOR bit a bit. Recuerda que a nivel de bit, 0 representa falso y 1 representa verdadero.

El Operador XOR Bit a Bit en C++ y Arduino: El Símbolo '^'

En C++ y, por ende, en Arduino, el operador para realizar una operación XOR bit a bit es el símbolo de intercalación o "sombrero chino": ^. Cuando aplicas este operador a dos números enteros, la operación XOR se realiza entre cada par de bits correspondientes de esos números.

Veamos un ejemplo práctico:

int a = 5; // En binario: 0101 int b = 3; // En binario: 0011 int resultado = a ^ b; // ¿Cuál es el resultado?

Para calcular resultado, realizamos la operación bit a bit:

 0101 (5) ^ 0011 (3) ------- 0110 (6)

Por lo tanto, resultado sería 6. Es crucial entender que cada bit se evalúa de forma independiente, aplicando la tabla de verdad del XOR.

Aplicaciones Prácticas del Operador XOR en Arduino

El operador XOR es sorprendentemente útil en una variedad de escenarios de programación de bajo nivel, especialmente en microcontroladores como los de Arduino. Aquí exploramos algunas de sus aplicaciones más comunes y poderosas:

1. Inversión o Conmutación (Toggling) de Bits

Una de las aplicaciones más directas y elegantes del XOR es la capacidad de invertir (cambiar de 0 a 1 o de 1 a 0) bits específicos dentro de un número o registro sin afectar los demás bits. Esto es increíblemente útil para, por ejemplo, cambiar el estado de un LED o un pin digital.

Para invertir un bit, lo sometemos a un XOR con 1. Si el bit original era 0, 0 ^ 1 = 1. Si el bit original era 1, 1 ^ 1 = 0. Si lo sometemos a un XOR con 0, el bit permanece sin cambios (0 ^ 0 = 0, 1 ^ 0 = 1).

void setup() { Serial.begin(9600); pinMode(LED_BUILTIN, OUTPUT); } void loop() { // Conmutar el estado del LED_BUILTIN cada segundo usando XOR // digitalRead(LED_BUILTIN) no es lo mismo que leer el estado del registro de salida, // pero para fines de demostración de XOR, podemos simular un estado. static byte ledState = LOW; // Simula el estado actual del LED (0 o 1) ledState = ledState ^ HIGH; // HIGH es 1, LOW es 0. Esto invierte ledState. digitalWrite(LED_BUILTIN, ledState); // Una forma más directa de conmutar un bit en un registro sería: // PORTB ^= (1 << PB5); // Si PB5 es el pin del LED_BUILTIN en un ATmega328P (Arduino UNO) Serial.print("LED State: "); Serial.println(ledState == HIGH ? "ON": "OFF"); delay(1000); }

En este ejemplo, ledState = ledState ^ HIGH; efectivamente invierte el valor de ledState entre 0 y 1 en cada iteración. Es un método muy eficiente para conmutar estados.

2. Intercambio de Valores Sin Variable Temporal

Una aplicación clásica y elegante del XOR es intercambiar los valores de dos variables enteras sin necesidad de una variable temporal adicional. Esto puede ser útil en entornos con memoria muy limitada.

void setup() { Serial.begin(9600); int x = 10; int y = 20; Serial.print("Antes del intercambio: x = "); Serial.print(x); Serial.print(", y = "); Serial.println(y); // Intercambio utilizando XOR x = x ^ y; // x ahora contiene (x_original XOR y_original) y = x ^ y; // y ahora contiene (x_original XOR y_original) XOR y_original = x_original x = x ^ y; // x ahora contiene (x_original XOR y_original) XOR x_original = y_original Serial.print("Después del intercambio: x = "); Serial.print(x); Serial.print(", y = "); Serial.println(y); } void loop() { // No hay nada que hacer en el loop para este ejemplo }

Esta técnica es un truco de programación inteligente que demuestra la propiedad del XOR de que A ^ B ^ B = A.

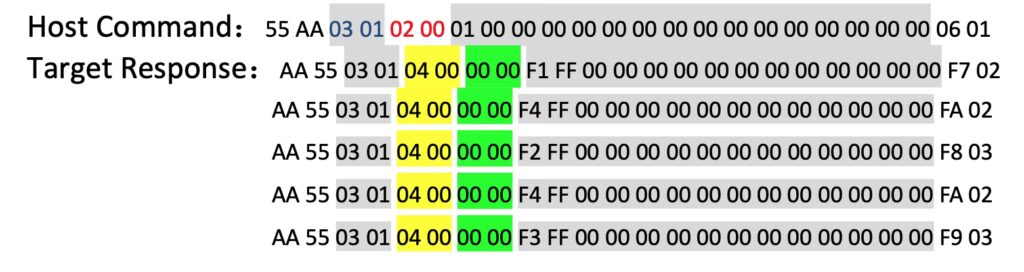

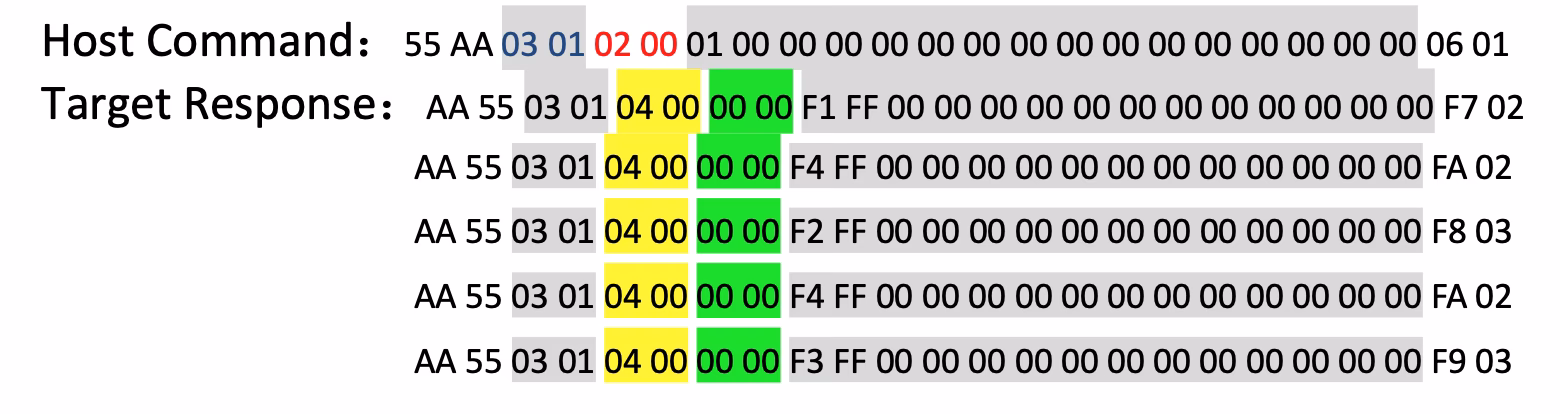

3. Detección de Cambios (Paridad o Checksum Simple)

El XOR puede usarse para generar un simple checksum o un bit de paridad para detectar errores en la transmisión de datos. Si una secuencia de bytes se somete a una serie de operaciones XOR, y luego se realiza la misma operación en el lado receptor, cualquier diferencia en el resultado final indica que los datos han sido corrompidos.

byte datos[] = {0xAA, 0x55, 0x12, 0xCD, 0xEF}; byte checksum = 0; void setup() { Serial.begin(9600); for (int i = 0; i < sizeof(datos); i++) { checksum = checksum ^ datos[i]; } Serial.print("Checksum calculado: 0x"); Serial.println(checksum, HEX); // Simular una corrupción de datos datos[2] = 0x13; // Cambiamos un byte byte nuevoChecksum = 0; for (int i = 0; i < sizeof(datos); i++) { nuevoChecksum = nuevoChecksum ^ datos[i]; } Serial.print("Nuevo Checksum (con error): 0x"); Serial.println(nuevoChecksum, HEX); if (checksum != nuevoChecksum) { Serial.println("¡Error de datos detectado!"); } else { Serial.println("Datos correctos."); } } void loop() {}

Este es un sistema de detección de errores muy básico, pero ilustra el principio del uso de XOR para la integridad de datos.

4. Encriptación/Desencriptación Simple

Una propiedad interesante del XOR es que es su propia inversa: A ^ B ^ B = A. Esto significa que si encriptas un mensaje usando XOR con una clave, puedes desencriptarlo aplicando XOR con la misma clave nuevamente.

String mensajeOriginal = "Hola Mundo"; char clave = 'X'; // Una clave simple de un solo caracter String mensajeEncriptado = ""; String mensajeDesencriptado = ""; void setup() { Serial.begin(9600); Serial.print("Original: "); Serial.println(mensajeOriginal); // Encriptar for (int i = 0; i < mensajeOriginal.length(); i++) { mensajeEncriptado += (char)(mensajeOriginal.charAt(i) ^ clave); } Serial.print("Encriptado: "); Serial.println(mensajeEncriptado); // Desencriptar for (int i = 0; i < mensajeEncriptado.length(); i++) { mensajeDesencriptado += (char)(mensajeEncriptado.charAt(i) ^ clave); } Serial.print("Desencriptado: "); Serial.println(mensajeDesencriptado); } void loop() {}

Aunque este es un método de encriptación muy débil y no debe usarse para seguridad real, demuestra el principio criptográfico del XOR.

5. Limpiar un Registro (Establecer a Cero)

Si realizas un XOR de cualquier número consigo mismo, el resultado siempre será cero. Esto es porque cada bit se compara con un bit idéntico (0^0=0, 1^1=0). Esta es una forma muy rápida y eficiente de establecer una variable a cero, a menudo más rápida que simplemente asignar 0 en algunos procesadores.

int valor = 12345; valor = valor ^ valor; // valor ahora es 0

Consideraciones Importantes al Usar XOR Bit a Bit

• Tipos de Datos: El operador ^ solo funciona con tipos de datos enteros (byte, int, long, char, etc.). No puedes usarlo directamente con números de punto flotante (float, double).
• Precedencia de Operadores: Al igual que con cualquier operador, la precedencia de ^ es importante. Es inferior a los operadores aritméticos y de desplazamiento, pero superior a los operadores lógicos (&&, ||). Siempre usa paréntesis () para asegurar el orden de las operaciones si tienes dudas.
• Diferencia entre Bit a Bit y Lógico: Es crucial no confundir el operador XOR bit a bit (^) con el operador OR lógico (||). El operador lógico || evalúa expresiones booleanas completas y devuelve true o false. El operador bit a bit ^ opera en cada bit individual de los operandos.

Preguntas Frecuentes sobre el Operador XOR en Arduino

A continuación, respondemos algunas de las preguntas más comunes que surgen al trabajar con el operador XOR en el contexto de Arduino y la programación de microcontroladores:

¿Es el operador XOR bit a bit ('^') lo mismo que el OR lógico ('||')?

No, son completamente diferentes. El operador ^ (XOR bit a bit) compara cada bit individual de dos números enteros y produce un nuevo número entero. El operador || (OR lógico) evalúa si al menos una de dos expresiones booleanas es verdadera y devuelve un valor booleano (true o false).

¿Puedo usar XOR con números de punto flotante (float o double)?

No directamente. El operador XOR bit a bit está diseñado para operar a nivel de bits en tipos de datos enteros. Si intentas usarlo con float o double, el compilador de Arduino (GCC) generará un error. Si necesitas manipular los bits de un número de punto flotante, tendrías que recurrir a técnicas avanzadas como la re-interpretación de tipo (type punning) o uniones (unions), pero esto es complejo y generalmente no recomendado a menos que sepas exactamente lo que estás haciendo.

¿Es el XOR más rápido que otras operaciones para conmutar bits o intercambiar valores?

En muchos microcontroladores, incluido el ATmega328P de Arduino Uno, las operaciones bit a bit como XOR son implementadas directamente por el hardware de la CPU. Esto las hace extremadamente rápidas y eficientes en términos de ciclos de reloj. Para conmutar bits en registros de hardware (como los pines directamente), XOR es a menudo el método más rápido y compacto. Para el intercambio de variables, la serie de XORs puede ser ligeramente más lenta que el método tradicional con una variable temporal debido a las múltiples operaciones, pero su ventaja radica en la reducción del uso de memoria si es crítica.

¿Cuáles son los errores comunes al usar XOR?

• Confundir ^ con ||: Este es el error más frecuente y puede llevar a comportamientos inesperados del programa.
• Ignorar la precedencia de operadores: Si mezclas XOR con otros operadores sin paréntesis, el resultado podría no ser el esperado. Por ejemplo, a ^ b + c se evalúa como a ^ (b + c).
• Asumir el tamaño de los enteros: Recuerda que int en Arduino Uno es de 16 bits, mientras que en Arduino Due (ARM Cortex-M3) es de 32 bits. Las operaciones bit a bit se realizan sobre el tamaño completo del tipo de dato, lo que puede afectar los resultados si no se manejan correctamente los bits más significativos.

¿En qué otros contextos se usa el XOR?

Además de las aplicaciones mencionadas, XOR se utiliza ampliamente en:

• Gráficos y animaciones: Para dibujar y borrar objetos en pantalla de forma eficiente (especialmente en sistemas antiguos).
• Redes y comunicaciones: En algoritmos de verificación de paridad y corrección de errores (como códigos Reed-Solomon, aunque más complejos).
• Sistemas RAID: Para la redundancia de datos y la recuperación de información en caso de fallo de un disco.
• Generadores de números pseudoaleatorios: En algunos algoritmos para producir secuencias de números.

Conclusión

El operador XOR bit a bit (^) es una herramienta poderosa y versátil en el arsenal de cualquier programador de Arduino. Su capacidad para manipular bits de forma selectiva, invertir estados, intercambiar valores sin necesidad de variables temporales y contribuir a la integridad básica de los datos lo convierte en un concepto fundamental para la programación de microcontroladores. Al dominar el uso de ^, no solo optimizarás tu código, sino que también abrirás la puerta a soluciones más elegantes y eficientes para tus proyectos. La manipulación de bits es una habilidad que te distingue, y el XOR es, sin duda, una de sus gemas más brillantes.
