Herramientas de Precisión: Escuadras y Transportadores

El mundo del dibujo técnico, la arquitectura y la ingeniería se sustenta en la precisión. Cada línea, cada ángulo, cada medida debe ser ejecutada con una exactitud milimétrica para que los diseños se traduzcan fielmente en estructuras o componentes funcionales. En este universo de detalles, dos instrumentos se alzan como pilares fundamentales: las escuadras y los transportadores. Estas herramientas, a menudo subestimadas por el público general, son el corazón de la creación de planos y esquemas que dan vida a nuestras ciudades, edificios y productos. Su dominio no solo es una habilidad técnica, sino una garantía de calidad y fiabilidad en cualquier proyecto que requiera una representación gráfica impecable.

Escuadras: La Base de la Geometría Lineal

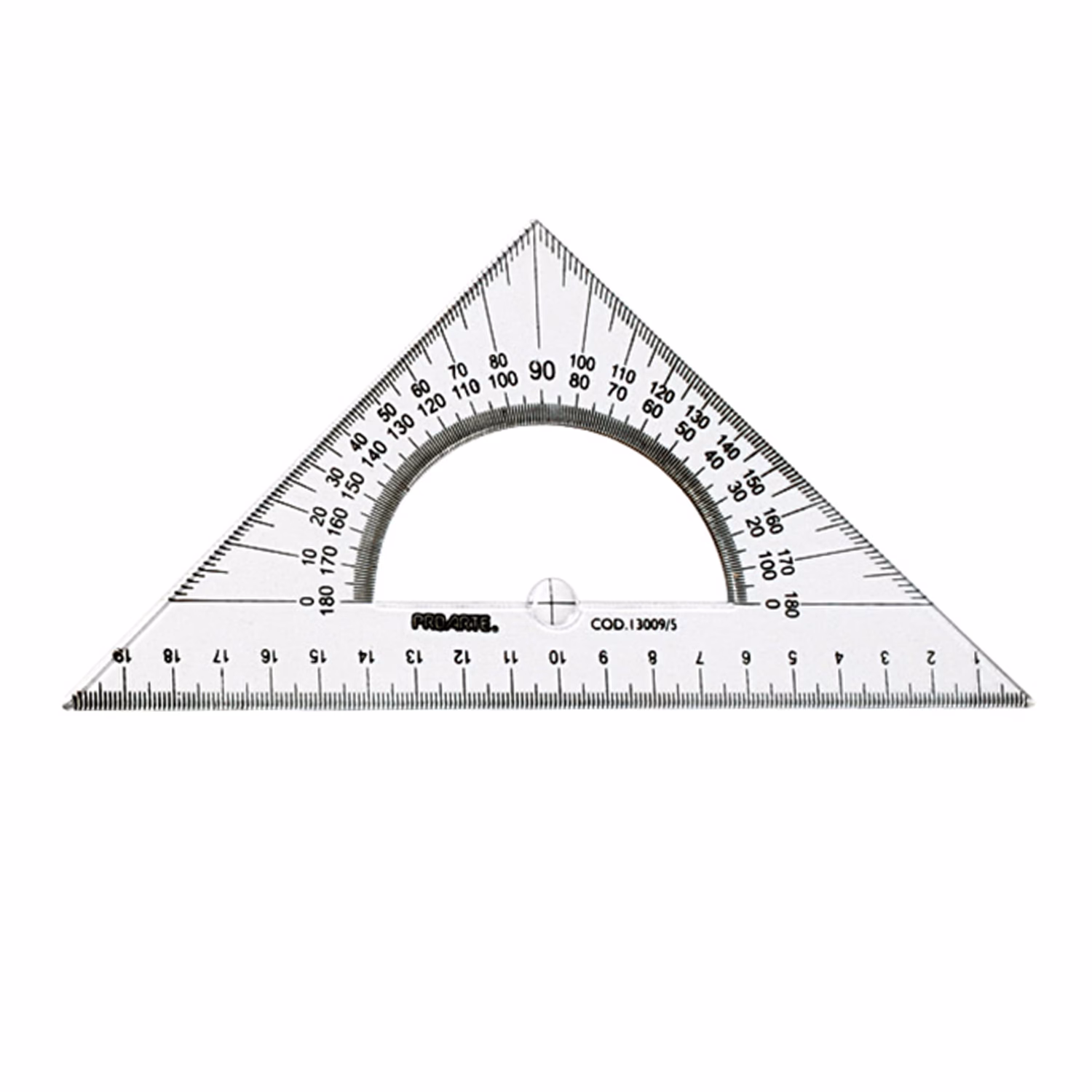

Las escuadras son instrumentos de dibujo que se distinguen por su forma triangular y sus ángulos fijos. Son indispensables para la creación de líneas rectas con inclinaciones específicas y para garantizar la perpendicularidad o el paralelismo en un dibujo. Su diseño permite a los dibujantes y diseñadores ejecutar trazos con una precisión inigualable, algo crítico en campos como el diseño industrial, la cartografía o la arquitectura.

Tipos Comunes de Escuadras y sus Usos

Existen principalmente dos tipos de escuadras triangulares, cada una con un conjunto de ángulos internos predefinidos que las hacen ideales para tareas específicas:

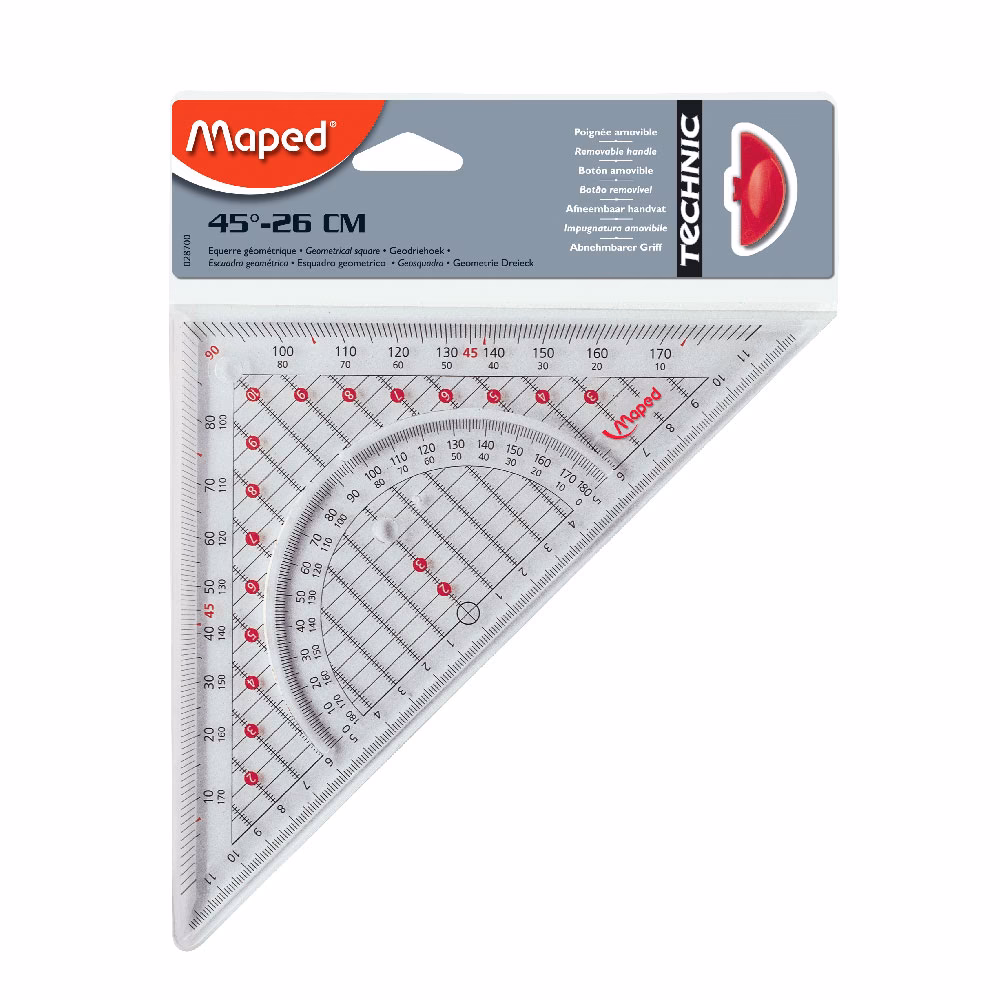

• Escuadra de 45-45-90 grados: Como su nombre indica, esta escuadra posee dos ángulos de 45 grados y uno de 90 grados (ángulo recto). Es perfecta para trazar líneas a 45 grados o para crear esquinas perfectamente cuadradas. Su versatilidad la convierte en una herramienta básica en cualquier estuche de dibujo.
• Cartabón (Escuadra de 30-60-90 grados): Este tipo de escuadra tiene ángulos de 30, 60 y 90 grados. Es la elección ideal para dibujar líneas verticales, así como líneas con inclinaciones de 30 o 60 grados. Combinada con la escuadra de 45 grados, permite generar una amplia gama de ángulos adicionales mediante su posicionamiento y deslizamiento sobre una regla T o una mesa de dibujo.

El uso combinado de estas escuadras, a menudo apoyadas sobre una regla T, es fundamental para trazar líneas paralelas, perpendiculares y oblicuas con facilidad y exactitud. Algunas escuadras incluso incorporan graduaciones en centímetros y milímetros, lo que añade una funcionalidad extra para mediciones rápidas durante el proceso de dibujo.

El Transportador: El Arte de Medir y Trazar Ángulos

Mientras que las escuadras se enfocan en líneas y ángulos fijos, el transportador es el instrumento por excelencia para medir o transportar cualquier ángulo. Generalmente semicircular o circular, está graduado en grados (de 0 a 180 o de 0 a 360), permitiendo una flexibilidad total en la creación de ángulos personalizados. Es una herramienta indispensable cuando los ángulos requeridos no son los estándar de 30, 45, 60 o 90 grados.

Su aplicación es vital en tareas donde se necesita replicar un ángulo existente o crear uno completamente nuevo con una medida específica. Desde la construcción de figuras geométricas complejas hasta la representación de rodamientos en un mapa, el transportador ofrece la capacidad de incorporar ángulos exactos en cualquier diseño.

Herramientas Complementarias en el Dibujo Técnico

Si bien las escuadras y los transportadores son protagonistas, no trabajan solos. Otros instrumentos son vitales para completar el conjunto de herramientas de un dibujante:

La Regla Graduada: Fundamento de la Medición Lineal

La regla graduada es la herramienta más básica para medir y transportar magnitudes lineales. Suelen ser de plástico, madera o metal, con un grosor de dos o tres milímetros, y están graduadas en milímetros. La elección del material y el tamaño (comúnmente de 30 o 40 centímetros para formatos A4) depende de la comodidad y el tipo de trabajo.

• Regla Común: Plana, graduada en centímetros y milímetros por una sola cara.
• Doble Decímetro y Triple Decímetro: Similares a la regla común, pero con graduaciones en ambos lados, extendiéndose a 20 o 30 centímetros respectivamente.

El Escalímetro: Precisión a Escala

Un tipo especial de regla graduada es el escalímetro. No es plano; tiene una sección triangular equilátera, con cada cara (bisel) graduada en una escala diferente. Esto permite al dibujante trabajar con diferentes proporciones sin necesidad de realizar cálculos complejos. Las escalas más comunes son 1:100, 1:200, 1:250, 1:300, 1:400 y 1:500. Existen también escalímetros tipo "abanico" que ofrecen aún más opciones de escala.

El escalímetro es crucial en el dibujo arquitectónico y de ingeniería, donde los objetos reales se representan en un tamaño reducido pero proporcional en el papel.

La Escuadra Combinación: Versatilidad y Múltiples Funciones

Una innovación interesante que fusiona varias funciones es la Escuadra Combinación, como la Escuadra Combinación 12' Centro y Transportador OBIL. Esta herramienta es un ejemplo de cómo la funcionalidad puede optimizarse. Incorpora una regla de hasta 300 mm, un transportador para trazar ángulos de hasta 180 grados, y a menudo un nivel, lo que la convierte en una solución "todo en uno" para proyectos de carpintería, construcción o bricolaje que requieren no solo medir y trazar, sino también asegurar la nivelación de las superficies. Su diseño modular permite un amplio rango de aplicaciones, desde la marcación de líneas paralelas hasta la verificación de la verticalidad u horizontalidad.

Técnicas y Consejos para el Uso Óptimo

Para lograr la máxima exactitud en el dibujo técnico, es fundamental no solo contar con las herramientas adecuadas, sino también saber utilizarlas correctamente y mantenerlas en buen estado. Aquí algunos consejos:

• Manejo de las Escuadras: Siempre apoya las escuadras firmemente sobre la superficie de dibujo o sobre una regla T. Para trazar líneas, desliza la escuadra suavemente a lo largo del borde de la regla o la otra escuadra. Para ángulos compuestos (como 75°), posiciona las escuadras de 45° y 30/60° de manera que sus hipotenusas o catetos se toquen, permitiendo la suma o resta de sus ángulos.
• Trazado de Líneas: Realiza los trazos con un solo movimiento continuo y uniforme. Evita repasar las líneas, ya que esto puede engrosarlas y restarles precisión, además de ensuciar el papel. La presión del lápiz debe ser consistente.
• Cuidado del Papel: Asegura que tu hoja de dibujo esté perfectamente fijada a la mesa o tablero. Cualquier movimiento o curvatura del papel afectará la rectitud y precisión de tus líneas, haciendo que los trazados se desvíen. Utiliza cinta adhesiva de baja adherencia o pinzas especiales para dibujo.
• Limpieza de Herramientas: Mantén tus escuadras, transportadores y reglas siempre limpios. El polvo o residuos en los bordes pueden crear imperfecciones en tus trazos. Límpialos regularmente con un paño suave y seco.
• Conservación: Guarda tus instrumentos en un lugar seguro donde no se rayen ni se golpeen. Las muescas o deformaciones en los bordes de tus herramientas comprometerán su capacidad para trazar líneas rectas y precisas.

Importancia en el Dibujo Técnico y Más Allá

El dibujo técnico, a menudo llamado "drafting", es el lenguaje universal de la ingeniería y el diseño. Las escuadras y transportadores son sus dialectos más esenciales. Sin la capacidad de dibujar líneas precisas en ángulos exactos, los planos de un edificio podrían resultar torcidos, los componentes de una máquina no encajarían, o los circuitos electrónicos no funcionarían correctamente. Estas herramientas son la base sobre la cual se construye la funcionalidad y la seguridad de innumerables creaciones humanas.

Más allá del ámbito profesional, comprender el uso de estas herramientas es fundamental en la educación, especialmente en asignaturas de matemáticas y geometría, donde ayudan a los estudiantes a visualizar y manipular conceptos abstractos de una manera práctica y tangible. Son, en esencia, extensiones de nuestra capacidad de razonamiento espacial.

Tabla Comparativa de Herramientas de Dibujo Esenciales

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre una escuadra y un transportador?

La diferencia principal radica en su función: una escuadra se utiliza para trazar líneas con ángulos fijos y predeterminados (como 30°, 45°, 60° y 90°), facilitando la creación de paralelismos y perpendicularidades. Un transportador, en cambio, está diseñado para medir o dibujar cualquier ángulo específico, generalmente graduado de 0 a 180 o 360 grados, ofreciendo mayor flexibilidad en ángulos no estándar.

¿Por qué es importante la precisión en el dibujo técnico?

La precisión es crucial en el dibujo técnico porque estos dibujos son la base para la fabricación, construcción y ensamblaje de objetos reales. Un error minúsculo en un plano puede llevar a fallos estructurales, piezas que no encajan, o diseños que no cumplen su propósito. Garantiza que el producto final sea funcional, seguro y estéticamente correcto.

¿Qué tipos de escuadras existen y para qué se usan?

Existen principalmente dos tipos de escuadras triangulares: la escuadra de 45-45-90 grados, ideal para líneas a 45 grados y ángulos rectos; y el cartabón o escuadra de 30-60-90 grados, usada para líneas verticales y ángulos de 30 o 60 grados. Ambas son fundamentales en el dibujo técnico para la creación de líneas paralelas, perpendiculares y oblicuas, a menudo usadas en conjunto.

¿Qué es un escalímetro y cómo se diferencia de una regla común?

Un escalímetro es un tipo especializado de regla graduada con una sección triangular. Su principal diferencia con una regla común es que el escalímetro tiene múltiples escalas (por ejemplo, 1:100, 1:200) grabadas en sus caras, permitiendo al usuario medir y dibujar directamente a diferentes proporciones sin cálculos. Una regla común solo mide en unidades estándar (milímetros, centímetros) a una escala 1:1.

¿Cómo puedo cuidar mis herramientas de dibujo para que duren más?

Para prolongar la vida útil de tus herramientas de dibujo, es fundamental mantenerlas limpias, libres de polvo y residuos que puedan afectar la precisión de los trazos. Guárdalas en un estuche o lugar seguro para evitar que se rayen, doblen o rompan, ya que cualquier daño en sus bordes o superficies afectará directamente la calidad de tu trabajo. Evita exponerlas a temperaturas extremas o a la luz solar directa por periodos prolongados, especialmente si son de plástico.
